strawa FB-Anschlussstation
HX 63 3 Hkr.

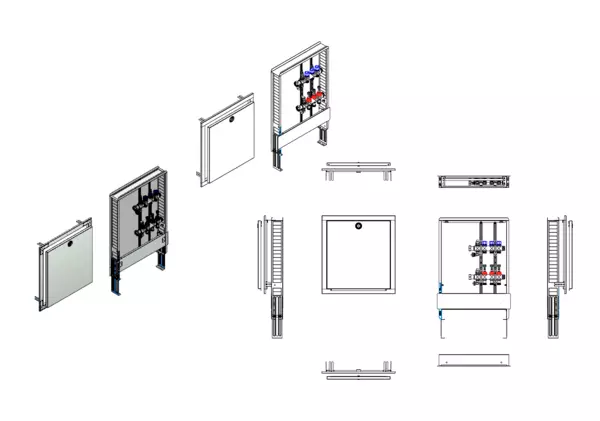

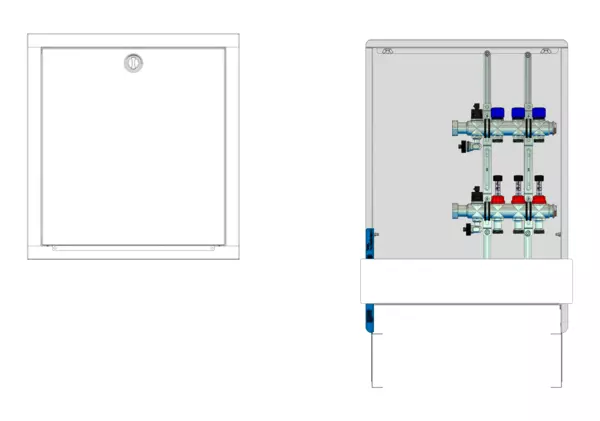

strawa FB-Anschlussstation HX 63 3 Hkr. BxHxT: 490 x 710 x 110 mm ohne Anschlussgarnitur, Verteiler mit DFA 0-3 l/min + THV M30x1,5, Standard-UP-Schrank mit Frontblende in RAL 9016

Kategorie: Anschlussstationen Anschlussstationen für Flächenheizungsanbindung manueller hydr. Abgleich über Durchflussanzeiger Anschlussgarnitur wählbar im Standard-UP-Schrank 80-120 mm

Artikelnummer: 5X+066303

Alternativprodukt: 5201000303

Listenpreis: 296,78 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa FB-Anschlussstation HX 63 3 Hkr.

Modulare Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Thermostatventileinsätzen (M30x1,5)
und horizontale Anschlussgarnitur ohne Wärmezählerverrohrung.
Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung und Klemmleiste und Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
bestehend aus:
Anschlussverteiler e-class 63:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Primäranschlüsse:
- links, horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren
55-003312 e-class AG 3/4''
55-003302 e-class AG 1''
55E003314 e-class AG 3/4'' LV
55E003304 e-class AG 1'' LV
55E331508 e-class AG 3/4'' LV-WMZ-2F
55E330508 e-class AG 1'' LV-WMZ-2F
55E332508 e-class AG 1'' LV-WMZ-2F variabel
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm

Vermarktungstext

Die modulare Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Durchflussanzeiger der Heizkreise manuell abgeglichen. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Durchflussanzeigern 0-3 l/min im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert. Es ist eine Platzvorhaltung für für den bauseitigen Einbau von Anschlussgarnituren mit oder ohne Wärmezählung geschaffen, zusätzlich können Stellantriebe und Klemmleisten bauseits montiert werden.

Verwendungshinweis

Für die Funktion der Station müssen Stellantriebe montiert werden.

Ausschreibungstext

strawa FB-Anschlussstation HX 63 3 Hkr.

Modulare Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Thermostatventileinsätzen (M30x1,5)
und horizontale Anschlussgarnitur ohne Wärmezählerverrohrung.
Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung und Klemmleiste und Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis 1,11 m³/h
bestehend aus:
Anschlussverteiler e-class 63:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Primäranschlüsse:
- links, horizontal mit 1" Überwurf flachdichtend
- passend für Anschlussgarnituren
55-003312 e-class AG 3/4''
55-003302 e-class AG 1''
55E003314 e-class AG 3/4'' LV
55E003304 e-class AG 1'' LV
55E331508 e-class AG 3/4'' LV-WMZ-2F
55E330508 e-class AG 1'' LV-WMZ-2F
55E332508 e-class AG 1'' LV-WMZ-2F variabel
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm

Abmessung (Breite x Höhe x Tiefe): 490 x 710 x 110 mm
Gewicht: 12,632 kg
EAN: 4260435413684
Warennummer: 84198998
Artikelnummer: 5X+066303
Warengruppe: 5X
URL: https://www.strawa.com/produkt/5X+066303

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Langtext

strawa FB-Anschlussstation HX 63 3 Hkr.
BxHxT: 490 x 710 x 110 mm ohne
Anschlussgarnitur, Verteiler mit
Durchflussanzeiger 0-3 l/min im
Vorlaufbalken und
Thermostatventileinsatz M30x1,5 im
Rücklaufbalken,
Standard-Unterputz-Schrank mit
Frontblende in RAL 9016

EAN: 4260435413684
Artikelnummer: 5X+066303
Warengruppe: 5X
Warennummer: 84198998

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4260435413684

Listenpreis296,78 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)490

Höhe (mm)710

Tiefe (mm)80

Gewicht (kg)12,632

Verpackungsabmessungen

Breite (mm)770

Höhe (mm)135

Tiefe (mm)530

Gewicht (kg)13,4

Merkmale

Klassifizierung ETIM 8

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss sonstige

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Nein

Max. Kühlleistung primär (bei primärer dT = 7K) 4,4

Max. Heizleistung (bei Primär dT = 20K) 12,6

Mediumtemperatur (Dauerbetrieb) -10 - 70

Primäre Drückdifferenz -

Max. Arbeitsdruck 4

Mit Mischventil Nein

Erweiterbar Nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 3

Sekundärer Anschluss Eurokonus

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 3

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 490

Höhe 710

Tiefe 110

Mit Umbau Ja

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links

Primärer Anschluss sonstige

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Nein

Max. Kühlleistung primär (bei primärer dT = 7K) 4,4

Max. Heizleistung (bei Primär dT = 20K) 12,6

Mediumtemperatur (Dauerbetrieb) -10 - 70

Primäre Drückdifferenz -

Max. Arbeitsdruck 4

Mit Mischventil Nein

Erweiterbar Nein

Max. Anzahl zusätzlicher Heizkreise 0

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 3

Sekundärer Anschluss Eurokonus

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Nein

Breite 490

Höhe 710

Tiefe 110

Mit Umbau Ja
