strawa strawatherm Stellantrieb 230 V
stromlos geschlossen

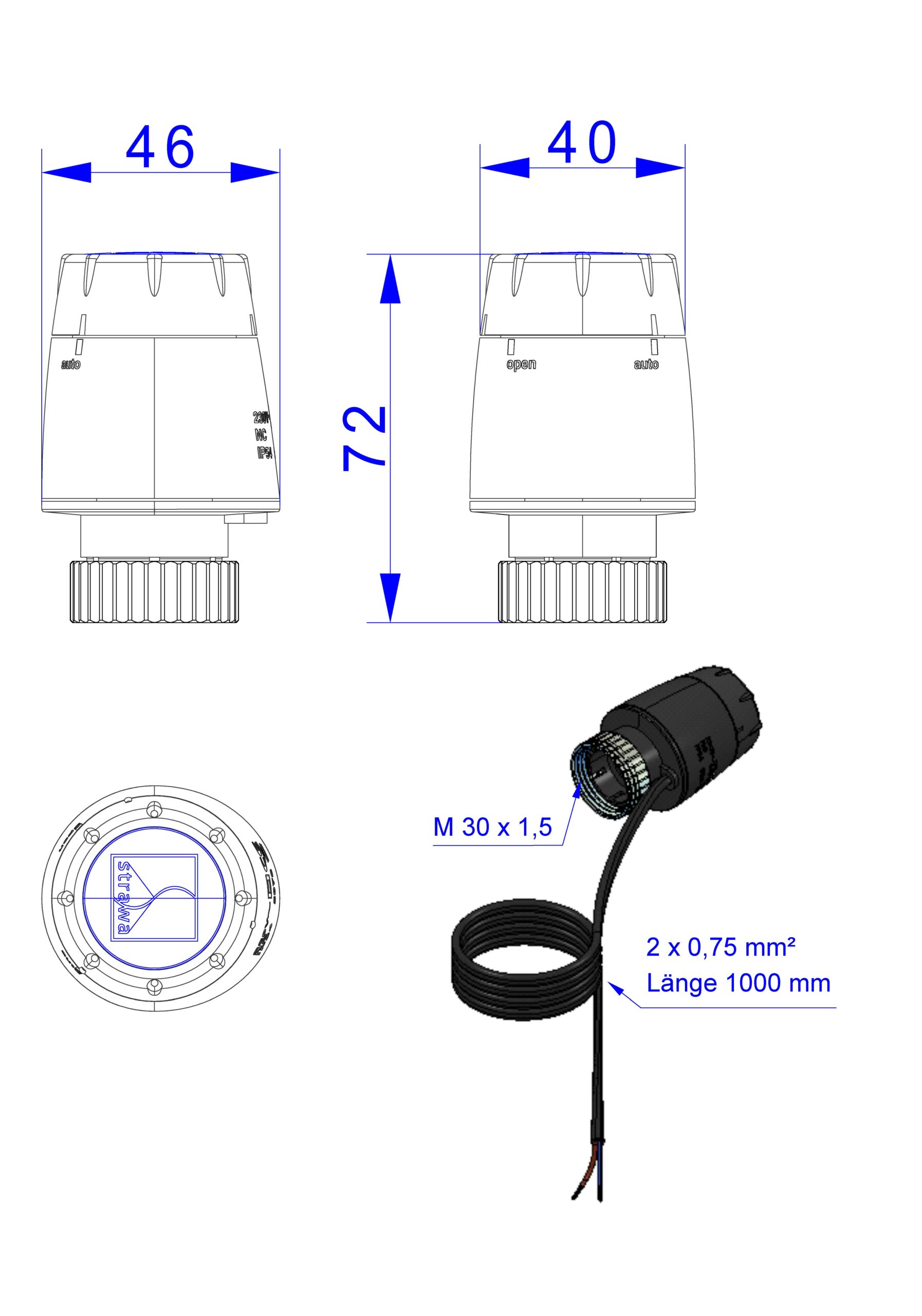

strawa therm Stellantrieb 230 V stromlos geschlossen BxHxT: 46 x 72 x 46 mm Aufnahme M30x1,5, Stromkabel 1m
Kategorie: Regelungskomponenten und Elektrozubehör Stellantriebe & EGO-Regelantriebe
Artikelnummer: 55-005076
Listenpreis: 23,82 €
strawa strawatherm Stellantrieb 230 V stromlos geschlossen
230 V
/produktgruppe/230-v-1335
55-005076
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung
strawa strawatherm Stellantrieb 230 V stromlos geschlossen
Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.Ausführungen stromlos geschlossen mit 230 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnungssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Technische Daten:
- Ausführungsvariante: stromlos geschlossen (NC)
- Betriebsspannung: 230 V (AC) + 10 %...- 10 %, 50/60 Hz
- Einschaltstrom: < 250 mA für max. 300 ms
- Betriebsleistung: < 3 W
- Aufnahmegewinde: M30 x 1,5
- Stellweg: 4,0 mm
- Stellkraft: 100 N ± 5 %
- Öffnungs- und Schließzeit: ca. 3 min
- Medientemperatur: 0 bis 100 °C
- Lagertemperatur: -25 bis 60 °C
- Umgebungstemperatur: 0 bis 50 °C
- Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II bei 230 V AC
- Überspannungsfestigkeit: nach EN 60730-1 mind. 2,9 kV
- Anschlussleitung: 2 x 0,5 mm²
- Leitungslänge: 1 m
- Einbaulage: alle Einbaulagen erlaubt
- Gehäusematerial: Kunststoff PA 66
Ausschreibungstext
strawa strawatherm Stellantrieb 230 V stromlos geschlossen
Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.
Ausführungen stromlos geschlossen mit 230 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnungssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Technische Daten:
- Ausführungsvariante: stromlos geschlossen (NC)
- Betriebsspannung: 230 V (AC) + 10 %...- 10 %, 50/60 Hz
- Einschaltstrom: < 250 mA für max. 300 ms
- Betriebsleistung: < 3 W
- Aufnahmegewinde: M30 x 1,5
- Stellweg: 4,0 mm
- Stellkraft: 100 N ± 5 %
- Öffnungs- und Schließzeit: ca. 3 min
- Medientemperatur: 0 bis 100 °C
- Lagertemperatur: -25 bis 60 °C
- Umgebungstemperatur: 0 bis 50 °C
- Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II bei 230 V AC
- Überspannungsfestigkeit: nach EN 60730-1 mind. 2,9 kV
- Anschlussleitung: 2 x 0,5 mm²
- Leitungslänge: 1 m
- Einbaulage: alle Einbaulagen erlaubt
- Gehäusematerial: Kunststoff PA 66
Abmessung (Breite x Höhe x Tiefe): 46 x 72 x 46 mm
Gewicht: 0,129 kg
EAN: 4061323030262
Warennummer: 90321020
Artikelnummer: 55-005076
Warengruppe: 55
URL: https://www.strawa.com/produkt/55-005076
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Langtext
strawa therm Stellantrieb 230 V stromlos
geschlossen BxHxT: 46 x 72 x 46 mm
Aufnahme M30x1,5, Stromkabel 1m
EAN: 4061323030262
Artikelnummer: 55-005076
Warengruppe: 55
Warennummer: 90321020
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323030262
Listenpreis23,82 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer90321020
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)46
Höhe (mm)72
Tiefe (mm)46
Gewicht (kg)0,129
Verpackungsabmessungen
Breite (mm)85
Höhe (mm)60
Tiefe (mm)70
Gewicht (kg)0,147
Merkmale
Klassifizierung ETIM 8
Ausführung mit Wachs gefüllt
Anschluss an Ventil M30 x 1,5
Netzspannung 230 V AC
Steuersignal Zweipunkt
Funktion spannungslos geschlossen (NC)
Automatische Huberkennung Ja
Vor Überspannung geschützt Ja
Hilfskontakte Nein
Mit Endkontakten Nein
First open Ja
Mit Standanzeiger Ja
Geeignet für Handbedienung Ja
Kabellänge 1
Laufzeit 180
Hublänge 4
Selbsteinstellbare Schlaglänge Nein
Farbe grau
Umgebungstemperatur 0 - 50
Nennleistung 3
Max. elektrische Leistungsaufnahme -
Schutzart (IP) IP54
Länge 47
Breite 40
Höhe 72
Durchmesser -
Ausführung mit Wachs gefüllt
Anschluss an Ventil M30 x 1,5
Netzspannung 230 V AC
Steuersignal Zweipunkt
Funktion spannungslos geschlossen (NC)
Automatische Huberkennung Ja
Vor Überspannung geschützt Ja
Hilfskontakte Nein
Mit Endkontakten Nein
First open Ja
Mit Standanzeiger Ja
Geeignet für Handbedienung Ja
Kabellänge 1
Laufzeit 180
Hublänge 4
Selbsteinstellbare Schlaglänge Nein
Farbe grau
Umgebungstemperatur 0 - 50
Nennleistung 3
Max. elektrische Leistungsaufnahme -
Schutzart (IP) IP54
Länge 47
Breite 40
Höhe 72
Durchmesser -
