strawa strawatherm Stellantrieb 24 V
stromlos geschlossen

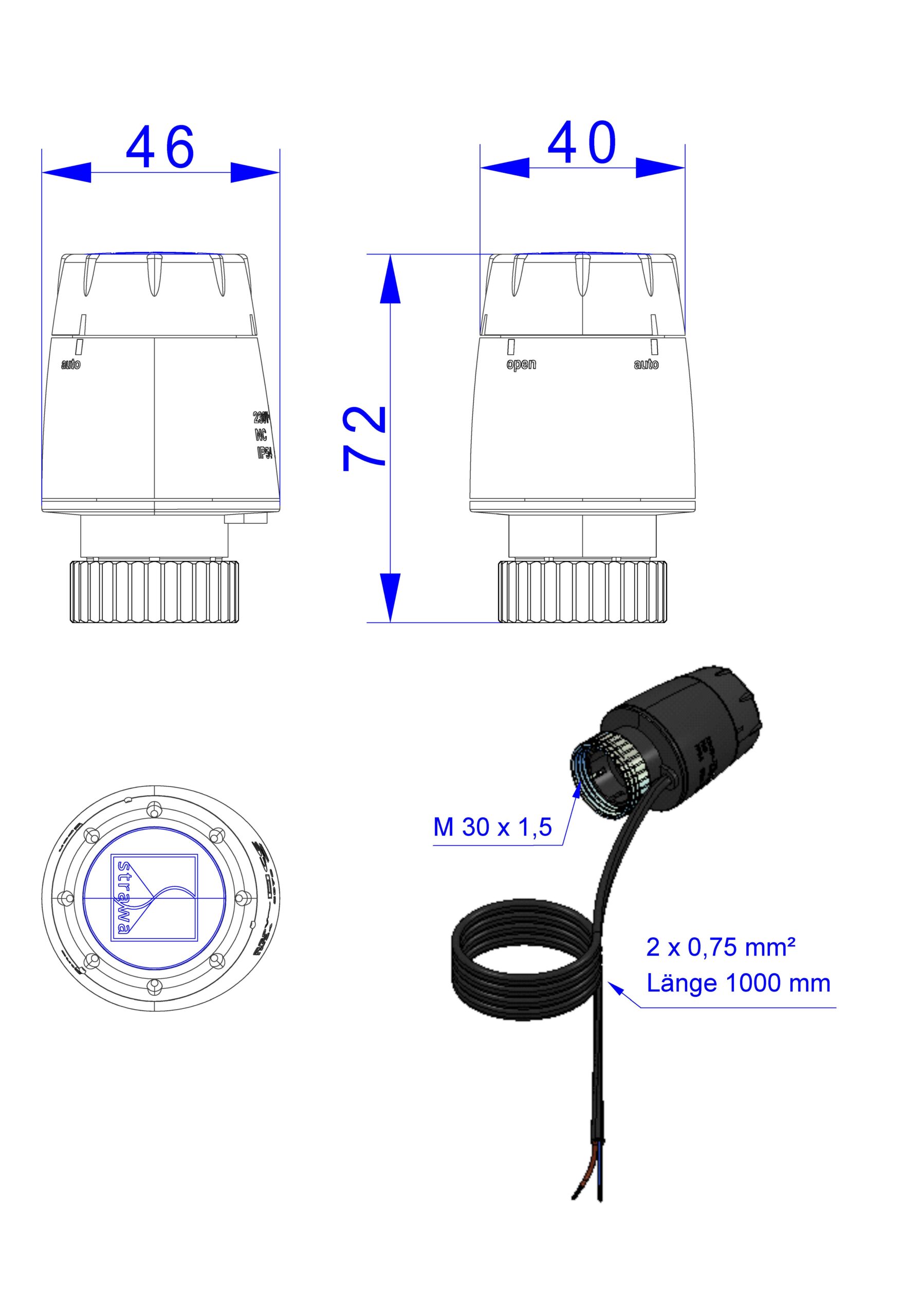

strawa therm Stellantrieb 24 V stromlos geschlossen BxHxT: 46 x 72 x 46 mm Aufnahme M30x1,5, Stromkabel 1m

Kategorie: Regelungskomponenten und Elektrozubehör Stellantriebe & EGO-Regelantriebe

Artikelnummer: 55-005077

Listenpreis: 24,36 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa strawatherm Stellantrieb 24 V stromlos geschlossen

Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.
Ausführungen stromlos geschlossen mit 24 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.

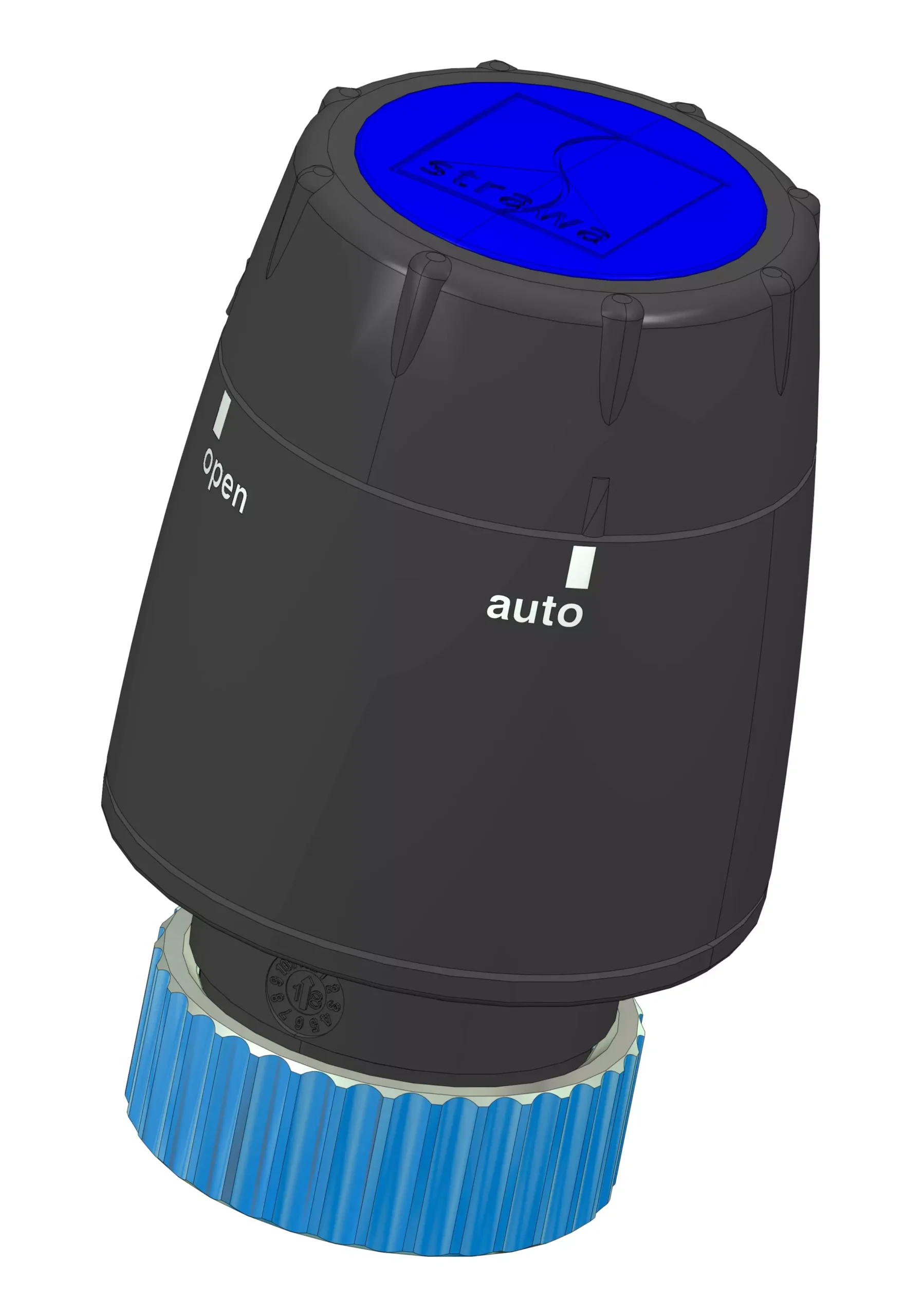

Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnu ngssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Technische Daten:
- Ausführungsvariante: stromlos geschlossen (NC)
- Betriebsspannung: 24 V (DC), + 10 %...- 10 %
- Einschaltstrom: < 250 mA für max. 300 ms
- Betriebsleistung: < 3 W
- Aufnahmegewinde: M30 x 1,5
- Stellweg: 4,0 mm
- Stellkraft: 100 N ± 5 %
- Öffnungs- und Schließzeit: ca. 3 min
- Medientemperatur: 0 bis 100 °C
- Lagertemperatur: -25 bis 60 °C
- Umgebungstemperatur: 0 bis 50 °C
- Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II bei 24 V DC
- Überspannungsfestigkeit: nach EN 60730-1 mind. 2,9 kV
- Anschlussleitung: 2 x 0,5 mm²
- Leitungslänge: 1 m
- Einbaulage: alle Einbaulagen erlaubt
- Gewicht: 129 g
- Gehäusematerial: Kunststoff PA 66

Ausschreibungstext

strawa strawatherm Stellantrieb 24 V stromlos geschlossen

Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.
Ausführungen stromlos geschlossen mit 24 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnu ngssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Technische Daten:
- Ausführungsvariante: stromlos geschlossen (NC)
- Betriebsspannung: 24 V (DC), + 10 %...- 10 %
- Einschaltstrom: < 250 mA für max. 300 ms
- Betriebsleistung: < 3 W
- Aufnahmegewinde: M30 x 1,5
- Stellweg: 4,0 mm
- Stellkraft: 100 N ± 5 %
- Öffnungs- und Schließzeit: ca. 3 min
- Medientemperatur: 0 bis 100 °C
- Lagertemperatur: -25 bis 60 °C
- Umgebungstemperatur: 0 bis 50 °C
- Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II bei 24 V DC
- Überspannungsfestigkeit: nach EN 60730-1 mind. 2,9 kV
- Anschlussleitung: 2 x 0,5 mm²
- Leitungslänge: 1 m
- Einbaulage: alle Einbaulagen erlaubt
- Gewicht: 129 g
- Gehäusematerial: Kunststoff PA 66

Abmessung (Breite x Höhe x Tiefe): 46 x 72 x 46 mm
Gewicht: 0,129 kg
EAN: 4061323030446
Warennummer: 90321020
Artikelnummer: 55-005077
Warengruppe: 55
URL: https://www.strawa.com/produkt/55-005077

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Langtext

strawa therm Stellantrieb 24 V stromlos
geschlossen BxHxT: 46 x 72 x 46 mm
Aufnahme M30x1,5, Stromkabel 1m

EAN: 4061323030446
Artikelnummer: 55-005077
Warengruppe: 55
Warennummer: 90321020

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323030446

Listenpreis24,36 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90321020

Standardversand (Tage)3

Elektrische BestandteileJa

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)46

Höhe (mm)72

Tiefe (mm)46

Gewicht (kg)0,129

Verpackungsabmessungen

Breite (mm)85

Höhe (mm)60

Tiefe (mm)70

Gewicht (kg)0,147

Merkmale

Klassifizierung ETIM 8

Ausführung mit Wachs gefüllt

Anschluss an Ventil M30 x 1,5

Netzspannung 24 V AC/DC

Steuersignal Zweipunkt

Funktion spannungslos geschlossen (NC)

Automatische Huberkennung Ja

Vor Überspannung geschützt Ja

Hilfskontakte Nein

Mit Endkontakten Nein

First open Ja

Mit Standanzeiger Ja

Geeignet für Handbedienung Ja

Kabellänge 1

Laufzeit 180

Hublänge 4

Selbsteinstellbare Schlaglänge Nein

Farbe grau

Umgebungstemperatur 0 - 50

Nennleistung 3

Max. elektrische Leistungsaufnahme -

Schutzart (IP) IP54

Länge 47

Breite 40

Höhe 72

Durchmesser -

Ausführung mit Wachs gefüllt

Anschluss an Ventil M30 x 1,5

Netzspannung 24 V AC/DC

Steuersignal Zweipunkt

Funktion spannungslos geschlossen (NC)

Automatische Huberkennung Ja

Vor Überspannung geschützt Ja

Hilfskontakte Nein

Mit Endkontakten Nein

First open Ja

Mit Standanzeiger Ja

Geeignet für Handbedienung Ja

Kabellänge 1

Laufzeit 180

Hublänge 4

Selbsteinstellbare Schlaglänge Nein

Farbe grau

Umgebungstemperatur 0 - 50

Nennleistung 3

Max. elektrische Leistungsaufnahme -

Schutzart (IP) IP54

Länge 47

Breite 40

Höhe 72

Durchmesser -
