strawa logiX Klemmleiste
RT8-STA14 230 V Heizen und Kühlen

strawalogiX Klemmleiste RT 8-STA 14 230 V Heizen und Kühlen BxHxT: 415 x 106 x 52 mm mit Zuordnung Stellantrieb zum Raumthermostat über Wählrad max 8 Raumthermostate und 14 Stellantriebe Montage in Standard-Schränke

Artikelnummer: 2110110006

Listenpreis: 240,80 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa logiX Klemmleiste RT8-STA14 230 V Heizen und Kühlen

1. Beschreibung:
Die Klemmleiste gewährt eine individuelle bauseitige Zuordnung der thermischen Stellantriebe bzw. Regelantriebe auf die Raumbediengeräte. Dabei werden die jeweiligen Stellantriebe über einen Wählschalter den Raumbediengeräten zugeordnet.
Das Produkt wird im Comfort-Schrank über dem Fußbodenheizungsverteilers eingebaut und dient als Verteiler für die Stromversorgung der Stellantriebe und der Raumbediengeräte. Das Montageblech mit Klicksystem ermöglicht eine schnelle Montage im Schrank.
Über eine Klemme kann eine Pumpe direkt angesteuert werden. Ein Pumpenmodul 230 V ist integriert und dient der bedarfsabhängigen Ansteuerung der Pumpe. Diese geht in Betrieb, sobald ein Stellantrieb aktiv ist. Eine individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung über die Klemmleiste an die Stellantriebe, bei der Verwendung von einem Uhrenraumthermostat in Verbindung mit Raumthermostaten mit TA Funktion, ist möglich. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit Abschaltung der Stellantriebe realisieren. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit
Abschaltung der Stellantriebe realisieren (nur bei Klemmleiste Heizen und Kühlen).
2. Bestückung:
- strawalogiX RT6-STA8: max. 6 Raumbediengeräte und 8 Stell- bzw. Regelantriebe
- strawalogiX RT8-STA14: max. 6 Raumbediengeräte und 14 Stell- bzw. Regelantriebe
- Comfort strawalogiX mit Montageblech zur Klick-Montge in Comfort-Schränke
3. Technische Daten:
- Sicherung: integrierte Sicherung 4 AT Varistor als Überspannungsschutz für die Stellantriebe
- Elektrischer Anschluss: mit Steckklemmen bis 1,5 qmm
- Speisespannung: 230 V +-15%, 50-60 Hz
- Pumpenanschluss: max. 3,0 A Sicherung: T 4,0 A (5x20 mm Feinsicherung)
- Leistungsaufnahme: max. 300 W
- Schutzart: IP 41
- Bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: II
- Verschmutzungsgrad: II
- max. Anzahl Stellantriebe je Kanal: 4 (bauseitige Verteilung notwendig)
- max. Anzahl Stellantriebe gesamt: 18
- nur bei Klemmlesite Heizen und Kühlen -> Anschluss externer Temperaturfühler oder Taupunktsensor Anschluss Schaltung Wärmepumpe Heizen und Kühlen

Die Klemmleiste gewährt eine individuelle bauseitige Zuordnung der thermischen Stellantriebe bzw. Regelantriebe auf die Raumbediengeräte.
Dabei werden die jeweiligen Stellantriebe über einen Wählschalter den Raumbediengeräten zugeordnet.
Das Produkt wird im Standard-Schrank über dem Fußbodenheizungsverteilers eingebaut und dient als Verteiler für die Stromversorgung der Stellantriebe
und der Raumbediengeräte.
Über eine Klemme kann eine Pumpe direkt angesteuert werden.
Ein Pumpenmodul 230 V ist integriert und dient der bedarfsabhängigen Ansteuerung der Pumpe. Diese geht in Betrieb, sobald ein Stellantrieb aktiv ist.
Eine individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung über die Klemmleiste an die Stellantriebe,
bei der Verwendung von einem Uhrenraumthermostat in Verbindung mit Raumthermostaten mit TA Funktion, ist möglich.
Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit Abschaltung der Stellantriebe realisieren.
Mit Anschluss für Schaltung Wärmepumpe Heizen und Kühlen.

Es können max. 8 Raumthermostate und 14 Stell-/Regelantriebeangeschlossen werden.

strawa logiX Klemmleiste RT8-STA14 230 V Heizen und Kühlen

1. Beschreibung:
Die Klemmleiste gewährt eine individuelle bauseitige Zuordnung der thermischen Stellantriebe bzw. Regelantriebe auf die Raumbediengeräte. Dabei werden die jeweiligen Stellantriebe über einen Wählschalter den Raumbediengeräten zugeordnet.
Das Produkt wird im Comfort-Schrank über dem Fußbodenheizungsverteilers eingebaut und dient als Verteiler für die Stromversorgung der Stellantriebe und der Raumbediengeräte. Das Montageblech mit Klicksystem ermöglicht eine schnelle Montage im Schrank.
Über eine Klemme kann eine Pumpe direkt angesteuert werden. Ein Pumpenmodul 230 V ist integriert und dient der bedarfsabhängigen Ansteuerung der Pumpe. Diese geht in Betrieb, sobald ein Stellantrieb aktiv ist. Eine individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung über die Klemmleiste an die Stellantriebe, bei der Verwendung von einem Uhrenraumthermostat in Verbindung mit Raumthermostaten mit TA Funktion, ist möglich. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit Abschaltung der Stellantriebe realisieren. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit
Abschaltung der Stellantriebe realisieren (nur bei Klemmleiste Heizen und Kühlen).
2. Bestückung:
- strawalogiX RT6-STA8: max. 6 Raumbediengeräte und 8 Stell- bzw. Regelantriebe
- strawalogiX RT8-STA14: max. 6 Raumbediengeräte und 14 Stell- bzw. Regelantriebe
- Comfort strawalogiX mit Montageblech zur Klick-Montge in Comfort-Schränke
3. Technische Daten:
- Sicherung: integrierte Sicherung 4 AT Varistor als Überspannungsschutz für die Stellantriebe
- Elektrischer Anschluss: mit Steckklemmen bis 1,5 qmm
- Speisespannung: 230 V +-15%, 50-60 Hz
- Pumpenanschluss: max. 3,0 A Sicherung: T 4,0 A (5x20 mm Feinsicherung)
- Leistungsaufnahme: max. 300 W
- Schutzart: IP 41
- Bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: II
- Verschmutzungsgrad: II
- max. Anzahl Stellantriebe je Kanal: 4 (bauseitige Verteilung notwendig)
- max. Anzahl Stellantriebe gesamt: 18
- nur bei Klemmlesite Heizen und Kühlen -> Anschluss externer Temperaturfühler oder Taupunktsensor Anschluss Schaltung Wärmepumpe Heizen und Kühlen

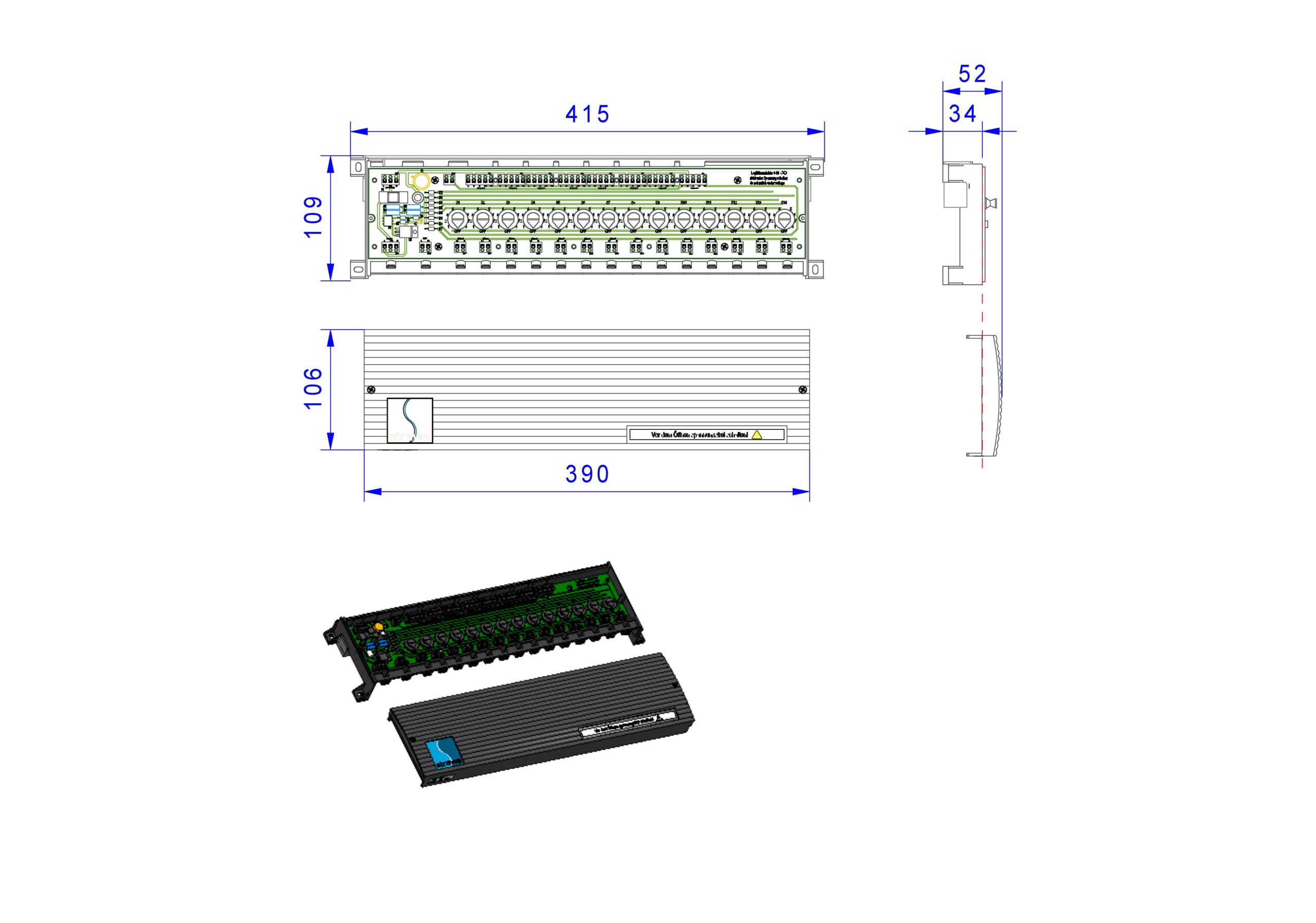

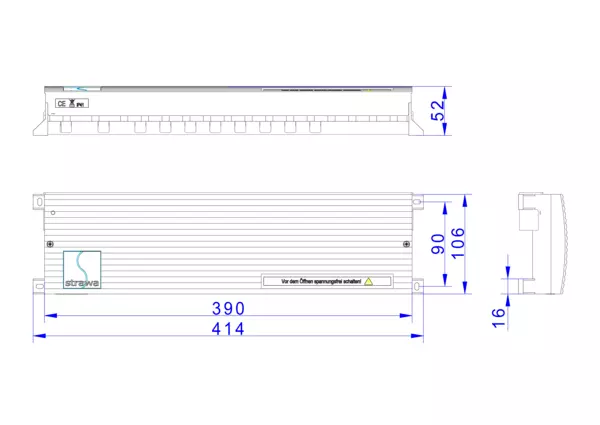

Abmessung (Breite x Höhe x Tiefe): 415 x 106 x 52 mm
Gewicht: 1,135 kg
EAN: 4061323156856
Warennummer: 90329000
Artikelnummer: 2110110006
Warengruppe: 211
URL: https://www.strawa.com/produkt/2110110006

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation

strawalogiX Klemmleiste
RT 8-STA 14 230 V Heizen und Kühlen
BxHxT: 415 x 106 x 52 mm
mit Zuordnung Stellantrieb zum
Raumthermostat über Wählrad max 8
Raumthermostate und 14 Stellantriebe
Montage in Comfort-Schränke

EAN: 4061323156856
Artikelnummer: 2110110006
Warengruppe: 211
Warennummer: 90329000

Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323156856

Listenpreis240,80 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90329000

Standardversand (Tage)3


Artikelabmessungen

Breite (mm)415

Höhe (mm)106

Tiefe (mm)52

Gewicht (kg)0,899

Verpackungsabmessungen

Breite (mm)580

Höhe (mm)85

Tiefe (mm)195

Gewicht (kg)1,144

Merkmale

Klassifizierung ETIM 9

Versorgungsspannung 230 V

Ausgangsspannung 230 V

Vernetzbar über Funk (standardmäßig) Nein

Vernetzbar über Funk (optional) Nein

Anschluss für externe Antenne Nein

Smart Control Nein

Anzahl der Kanäle/Zone 14

Max. Kapazität pro Kanal -

Empfangsfrequenz -

Geeignet für Heizen Ja

Geeignet für Kühlen Nein

Mit Zeitschaltuhr Nein

Mit zusätzlichem Kontakt -

Kontaktausführung -

Max. Spannung der Kontakte -

Max. Kontaktbelastung -

Schutzart (IP) IP41

Breite -

Höhe -

Tiefe -
