strawa EGO-M30-Regelantrieb
230 V
strawa EGO-M30-Regelantrieb 230 V BxHxT: 47 x 80 x 53 mm für automatischen hydraulischen Abgleich des Heiz- bzw. Kühlkreises, Aufnahme M30x1,5
Kategorie: Regelungskomponenten und Elektrozubehör Stellantriebe & EGO-Regelantriebe
Artikelnummer: 2110210002
Listenpreis: 70,20 €
strawa EGO-M30-Regelantrieb 230 V
230 V
/produktgruppe/230-v-1335
2110210002
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung
strawa EGO-M30-Regelantrieb 230 V
Intelligenter autonomer elektrothermischer Regelantrieb 230 V für den adaptiven/automatischen und bedarfsgerechten hydraulischen Abgleich der Heiz- bzw. Kühlkreise eines Anschlussverteilers in Flächenheizungs- und -kühlsystemen.- Aufnahmegewinde M30x1,5
- für Heiz- und Kühlsysteme
- stromlos geschlossen
- mit Klapphebel zum entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils
- mit integrierter Vorlauftemperaturbegrenzung 60°C
- zur Montage an Heizkreisverteiler e-class 53, 63 oder Fremdfabrikate mit Aufnahmegewinde M30x1,5
- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus mit Außendurchmessern von 12 bis 20 mm
- Hinweis, für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen
Arbeitsweise:
- erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung
- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen
Technische Daten:
- Betriebsart: Heizen oder Kühlen, automatische Umschaltung, EGO-KI erkennt Heiz- oder Kühlbetrieb
- Ausführung: stromlos geschlossen
- Betriebsspannung: 230 VAC, 50 Hz
- Einschaltstrom: 130 mA für max. 200 ms
- Betriebsstrom: 76 mA
- Dauerbetriebsleistung: 1,7 W
- Überspannungsfestigkeit: 2,9 kV
- Schließ und Öffnungszeit: ca. 3 min
- Stellweg: >=3,5 mm
- Stellkraft: 110 N +- 5%
- Schließmaß: 10,8 mm
- Schutzart / Schutzklasse: IP 54 / II
- Einbaulage: beliebig in jeder Position
- Gehäuse/Gehäusefarbe:
- Polyamid / grau-blau
- Anschlussleitung: flexibel, schwarz, 1m, mit Aderendhülsen 2 x 0,34 qmm
- Sensorleitung Vorlauf: flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Sensorleitung Rücklauf: flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Temperatursensoren: NTC 10k (bei 25 °C)
- Clip für Rohraußendurchmesser 12 bis 20 mm
Vorgeschriebene Umgebungsbedingungen:
- Medientemperatur: 10 bis 95 °C
- max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Umgebungstemperatur: 0 bis 50 °C
- Lagertemperatur: 0 bis 60 °C
- Luftfeuchte: 10 bis 100 % (nicht kondensierend)
Bauseitige Schnittstelle:
- Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung
Vermarktungstext
Intelligenter autonomer elektrothermischer Regelantrieb 230 V für den automatischen und bedarfsgerechten
hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen.
- Aufnahme M30x1,5
- für Heiz- und Kühlsysteme
- stromlos geschlossen
- mit Klapphebel zum entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils
- mit integrierter Vorlauftemperaturbegrenzung 60°C
- zur Montage an Heizkreisverteiler e-class 53 und 63 oder fabrikatsfremde Heizkreisverteiler mit Aufnahme M30x1,5
- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus mit Außendurchmessern von 12 bis 20 mm
- Hinweis, für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen
Arbeitsweise:
- erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel und abhängig vom Nutzerverhalten und der Systemumgebung
- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen
Verwendungshinweis
Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich.
Ausschreibungstext
strawa EGO-M30-Regelantrieb 230 V
Intelligenter autonomer elektrothermischer Regelantrieb 230 V für den adaptiven/automatischen und bedarfsgerechten hydraulischen Abgleich der Heiz- bzw. Kühlkreise eines Anschlussverteilers in Flächenheizungs- und -kühlsystemen.
- Aufnahmegewinde M30x1,5
- für Heiz- und Kühlsysteme
- stromlos geschlossen
- mit Klapphebel zum entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils
- mit integrierter Vorlauftemperaturbegrenzung 60°C
- zur Montage an Heizkreisverteiler e-class 53, 63 oder Fremdfabrikate mit Aufnahmegewinde M30x1,5
- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus mit Außendurchmessern von 12 bis 20 mm
- Hinweis, für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen
Arbeitsweise:
- erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung
- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen
Technische Daten:
- Betriebsart: Heizen oder Kühlen, automatische Umschaltung, EGO-KI erkennt Heiz- oder Kühlbetrieb
- Ausführung: stromlos geschlossen
- Betriebsspannung: 230 VAC, 50 Hz
- Einschaltstrom: 130 mA für max. 200 ms
- Betriebsstrom: 76 mA
- Dauerbetriebsleistung: 1,7 W
- Überspannungsfestigkeit: 2,9 kV
- Schließ und Öffnungszeit: ca. 3 min
- Stellweg: >=3,5 mm
- Stellkraft: 110 N +- 5%
- Schließmaß: 10,8 mm
- Schutzart / Schutzklasse: IP 54 / II
- Einbaulage: beliebig in jeder Position
- Gehäuse/Gehäusefarbe:
- Polyamid / grau-blau
- Anschlussleitung: flexibel, schwarz, 1m, mit Aderendhülsen 2 x 0,34 qmm
- Sensorleitung Vorlauf: flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Sensorleitung Rücklauf: flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Temperatursensoren: NTC 10k (bei 25 °C)
- Clip für Rohraußendurchmesser 12 bis 20 mm
Vorgeschriebene Umgebungsbedingungen:
- Medientemperatur: 10 bis 95 °C
- max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Umgebungstemperatur: 0 bis 50 °C
- Lagertemperatur: 0 bis 60 °C
- Luftfeuchte: 10 bis 100 % (nicht kondensierend)
Bauseitige Schnittstelle:
- Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung

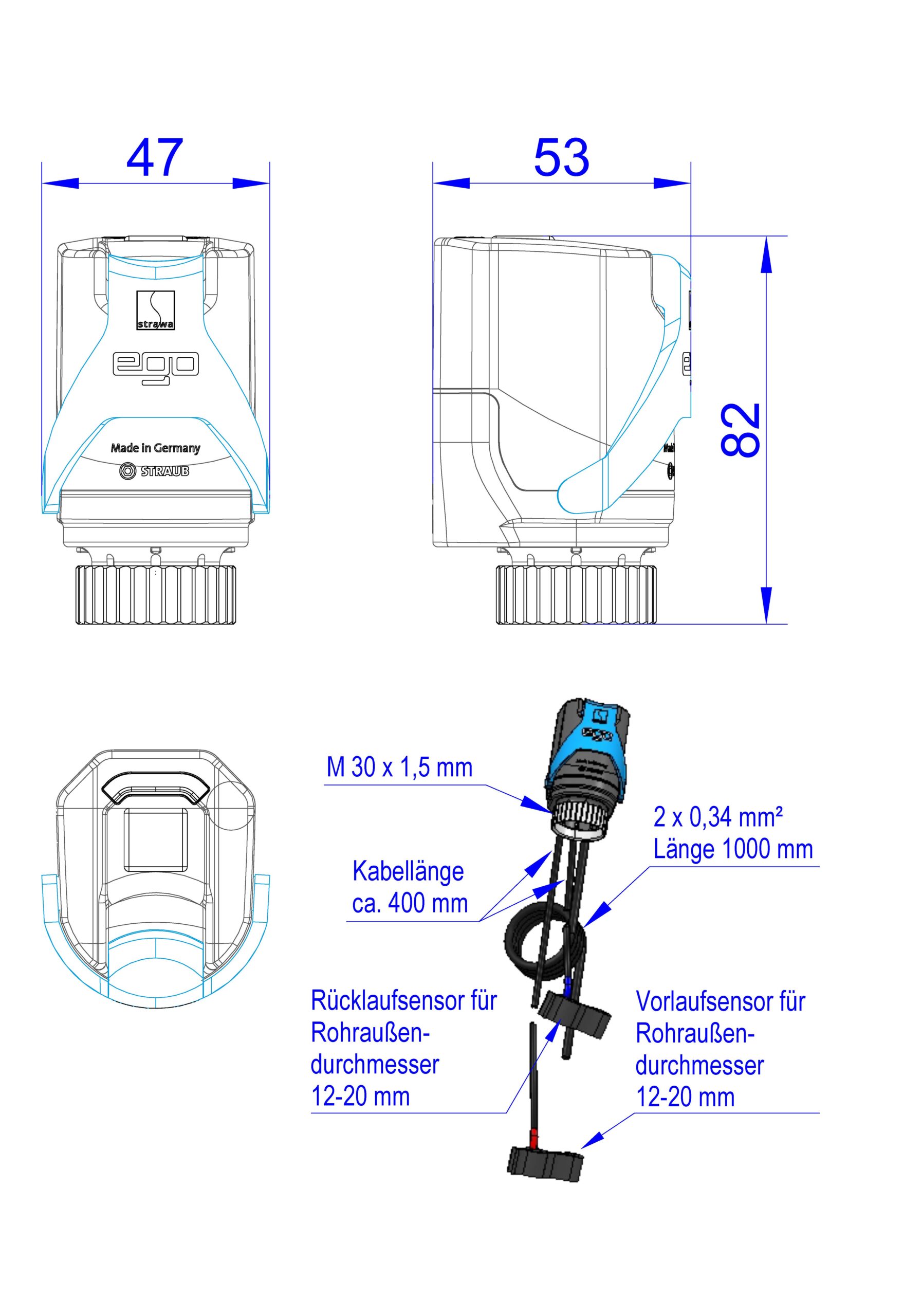

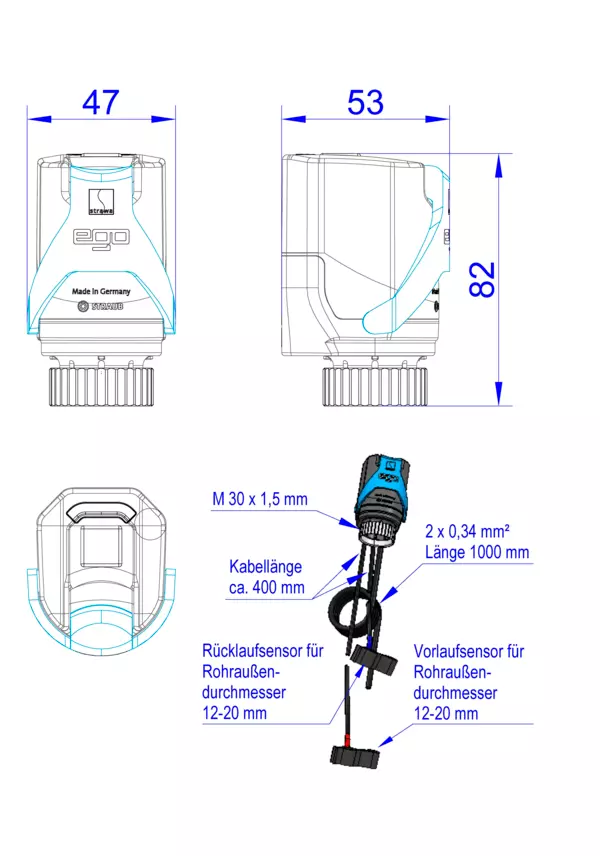

Abmessung (Breite x Höhe x Tiefe): 47 x 80 x 53 mm
Gewicht: 0,19 kg
EAN: 4061323076666
Warennummer: 90321020
Artikelnummer: 2110210002
Warengruppe: 211
URL: https://www.strawa.com/produkt/2110210002
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation
Langtext
strawa EGO-M30-Regelantrieb
230 V
BxHxT: 47 x 80 x 53 mm
für automatischen hydraulischen Abgleich
des Heiz- bzw. Kühlkreises, Aufnahme
M30x1,5
EAN: 4061323076666
Artikelnummer: 2110210002
Warengruppe: 211
Warennummer: 90321020
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323076666
Listenpreis70,20 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer90321020
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)47
Höhe (mm)80
Tiefe (mm)53
Gewicht (kg)0,19
Verpackungsabmessungen
Breite (mm)100
Höhe (mm)52
Tiefe (mm)100
Gewicht (kg)0,22
Merkmale
Klassifizierung ETIM 8
Ausführung mit Wachs gefüllt
Anschluss an Ventil M30 x 1,5
Netzspannung 230 V AC
Steuersignal Zweipunkt
Funktion spannungslos geschlossen (NC)
Automatische Huberkennung Nein
Vor Überspannung geschützt Ja
Hilfskontakte Nein
Mit Endkontakten Nein
First open Ja
Mit Standanzeiger Nein
Geeignet für Handbedienung Ja
Kabellänge 1 m
Laufzeit 180 s
Hublänge 3,5 mm
Selbsteinstellbare Schlaglänge Nein
Farbe grau
Umgebungstemperatur 0 - 50 °C
Nennleistung 1,75 VA
Max. elektrische Leistungsaufnahme -
Schutzart (IP) IP54
Länge 53 mm
Breite 47 mm
Höhe 80 mm
Durchmesser -
