strawa Comfort Regelstation FBR-63-V-W1-WMZ-CA 8 Hkr.
strawa Comfort Regelstation FBR-63-V-W1-WMZ-CA 8 Hkr.,BxHxT: 1182 x 710 x 125 mm, Festwert 20-50°C mit Pumpe, vert. AG m. WMZ, Verteiler mit DFA 0-3 l/min + THV M30x1,5, WZ-Strecke TW kalt, Comfort-AP-Schrank in RAL 9016
Artikelnummer: 5303401308
Warengruppe: 530
Listenpreis: 1.771,50 €
strawa Comfort Regelstation FBR-63-V-W1-WMZ-CA 8 Hkr.
vertikaler Primäranschluss mit WMZ und WZ kalt
/produktgruppe/vertikaler-primaeranschluss-mit-wmz-und-wz-kalt-4
5303401308
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa Comfort Regelstation FBR-63-V-W1-WMZ-CA 8 Hkr.
strawa Comfort Regelstation FBR-63-V-W1-WMZ-CA 8 Hkr.- Beschreibung

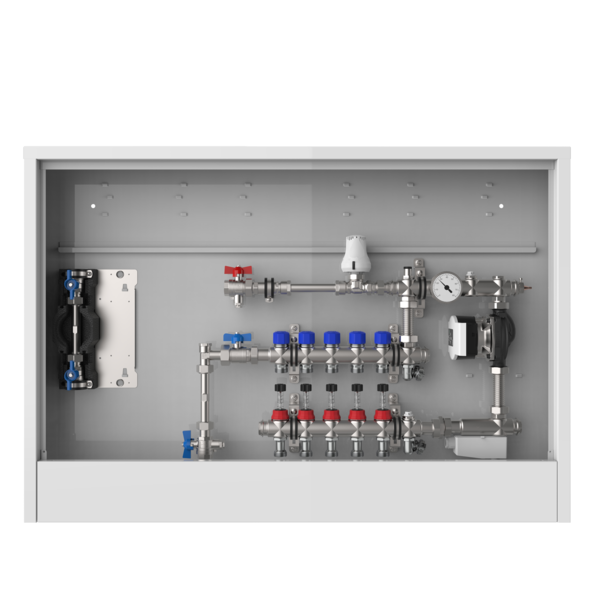

Die Regelstation für Flächenheizung ist mit einer Festwertregelung 20-50 °C ausgestattet. Die im Aufputzschrank montierte Regelgruppe umfasst eine Umwälzpumpe, einen Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Zussätzlich ist eine Wasserzählereinbaustrecke für Trinkwasser kalt, Platzhaltung für Klemmleiste und Stellantriebe - Bestandteile
- Regelgruppe:
- Regelventil mit Tauchfühler einstellbar von 20-50 °C, Temperaturbegrenzer voreingestellt auf 60 °C
- Beimischung aus Sekundärkreislauf über Regulierventil, Thermometer 20-60 °C
- Pumpe Wilo Para 15-130/6-43/SC-12, Rückschlagventil im Sekundärkreis
- Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Einzelwandhalter
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück im Rücklauf
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- Schrank:
- Comfort-AP-Schrank CA
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 710-840 mm
- Höhe von OK FFB: 710 mm
- Wasserzählereinbaustrecke:
- W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
- Regelgruppe:
- Technische Daten
- ausreichend für ca. 200 m² beheizte Fläche, abhängig vom Wärmebedarf
- max. Volumenstrom: 2,14 m³/h
- max. Primär-Betriebstemperatur: 80 °C
- max. Sekundär-Betriebstemperatur: 20-50 °C
- max. Betriebsdruck: 4 bar
- Anschlüsse
- Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4" IG
- Heizung-Sekundäranschluss:
- vertikal mit 3/4" AG und Konus
- Trinkwasser-Anschluss:
- Anschluss vertikal nach unten mit 3/4" IG
- Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
- Heizung-Primäranschluss:
8 Heizkreise

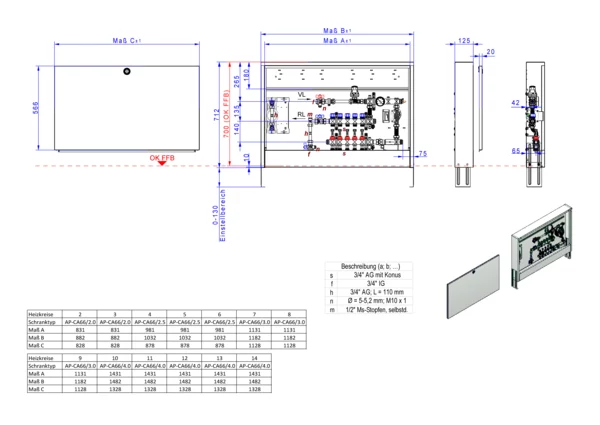

Artikelabmessung: B x H x T: 1182 x 710 x 125 mm
Artikelgewicht: 29,445 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Comfort Regelstation FBR-63-V-W1-WMZ-CA 8 Hkr.
Die Regelstation für Flächenheizung ist mit einer Festwertregelung 20-50 °C ausgestattet. Die im Aufputzschrank montierte Regelgruppe umfasst eine Umwälzpumpe, einen Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Ventileinsätzen (M30x1,5), sowie eine vertikale Anschlussgarnitur mit Wärmezählerverrohrung. Zussätzlich ist eine Wasserzählereinbaustrecke für Trinkwasser kalt, Platzhaltung für Klemmleiste und Stellantriebe
8 Heizkreise
Artikelabmessung: B x H x T: 1182 x 710 x 125 mm
Artikelgewicht: 29,445 kg
GTIN: 4061323082889
Warennummer: 84198998
Werksartikelnummer: 5303401308
Warengruppe: Comfort-Regelstation FBR
URL: https://www.strawa.com/produkt/5303401308
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Comfort Regelstation
FBR-63-V-W1-WMZ-CA 8 Hkr.
Festwertregelung 20-50 Grad Celsius mit Pumpe Wilo Para 15-130/6-43/SC-12, vertikale Anschlussgarnitur mit Wärmezählervorbereitung, Verteiler mit Durchflussanzeiger 0-3 l/min im Vorlaufbalken und Thermostatventileinsatz M30x1,5 im Rücklaufbalken, Wasserzählerstrecke Trinkwasser kalt, Comfort-Aufputz-Schrank in RAL 9016
8 Heizkreise
Abmessung B x H x T:
1182 x 710 x 125 mm
Artikelgewicht: 29,445 kg
Werksartikelnummer: 5303401308
Warennummer: 84198998
Warengruppe: Comfort-Regelstation FBR
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323082889
Listenpreis1.771,50 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84198998
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)1182
Höhe (mm)710
Tiefe (mm)125
Gewicht (kg)29,445
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)1220
Gewicht (kg)30,59
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen nein
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Heizleistung (bei Primär dT = 20K) 33.5 kW
Mediumtemperatur (Dauerbetrieb) 30 - 80 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil ja
Erweiterbar nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung ja
Mit Rückschlagklappe ja
Mit Umwälzpumpe ja
Art der Pumpe (interne Pumpe) AC
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich statisch
Volumenstrommessung analog
Mit Thermometer ja
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 8
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel nein
Breite
Höhe
Tiefe
Mit Umbau ja
