strawa Comfort strawalogiX Klemmleiste
RT8-STA14 230 V Heizen und Kühlen

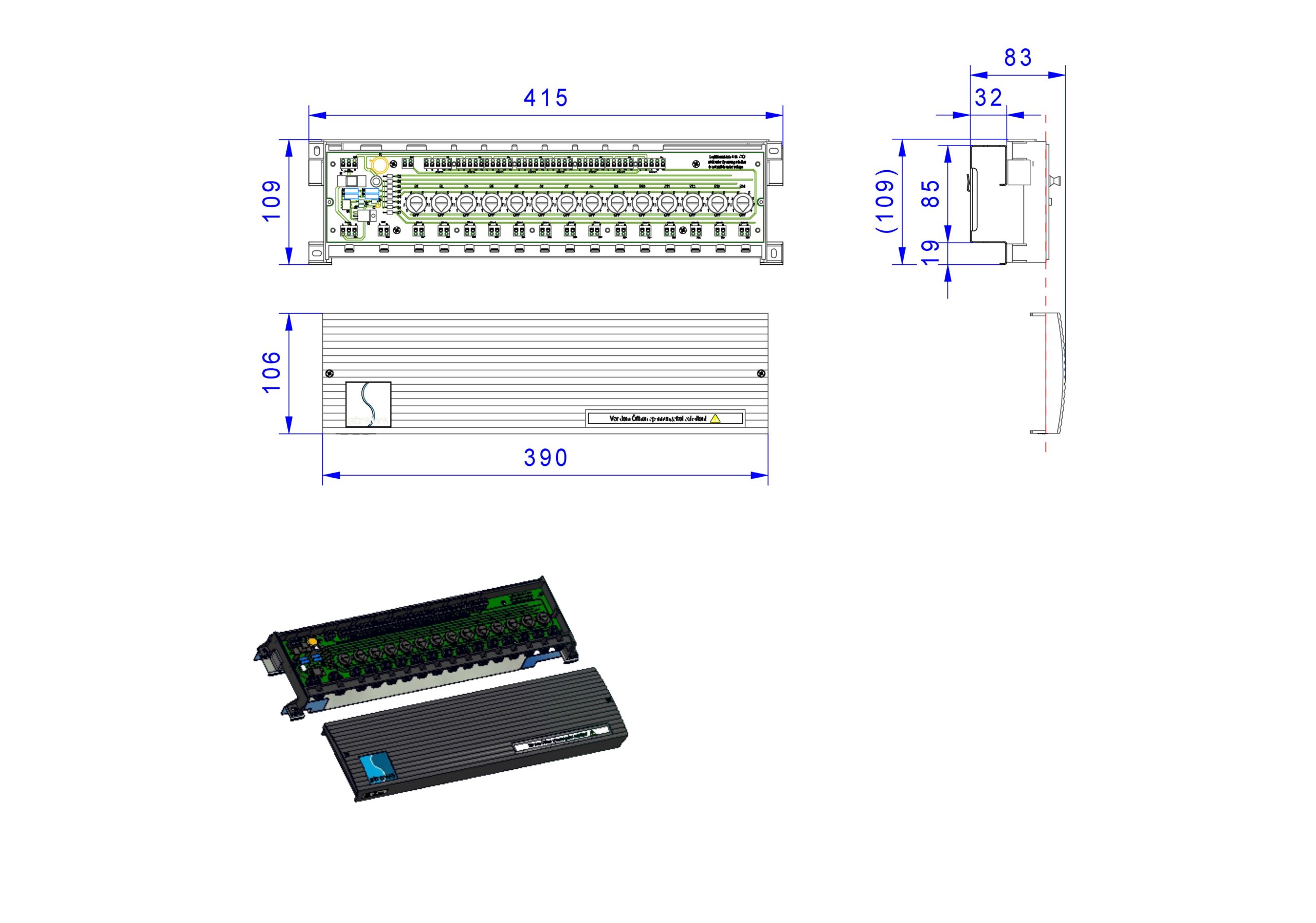

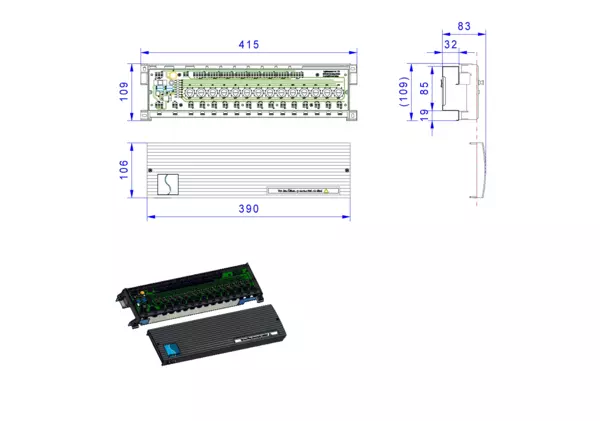

strawa Comfort strawalogiX Klemmleiste RT8-STA14 230 V Heizen und Kühlen BxHxT: 415 x 106 x 84 mm mit Zuordnung Stellantrieb zum Raumthermostat über Wählrad max 8 Raumthermostate und 14 Stellantriebe Montage in Comfort-Schränke

Kategorie: Regelungs- und Elektrokomponenten Klemmleisten drahtgebunden

Artikelnummer: 2110110005

Listenpreis: 260,70 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

Beschreibung

strawa Comfort strawalogiX Klemmleiste RT8-STA14 230 V Heizen und Kühlen

1. Beschreibung:
Die Klemmleiste gewährt eine individuelle bauseitige Zuordnung der thermischen Stellantriebe bzw. Regelantriebe auf die Raumbediengeräte. Dabei werden die jeweiligen Stellantriebe über einen Wählschalter den Raumbediengeräten zugeordnet.
Das Produkt wird im Comfort-Schrank über dem Fußbodenheizungsverteilers eingebaut und dient als Verteiler für die Stromversorgung der Stellantriebe und der Raumbediengeräte. Das Montageblech mit Klicksystem ermöglicht eine schnelle Montage im Schrank.
Über eine Klemme kann eine Pumpe direkt angesteuert werden. Ein Pumpenmodul 230 V ist integriert und dient der bedarfsabhängigen Ansteuerung der Pumpe. Diese geht in Betrieb, sobald ein Stellantrieb aktiv ist. Eine individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung über die Klemmleiste an die Stellantriebe, bei der Verwendung von einem Uhrenraumthermostat in Verbindung mit Raumthermostaten mit TA Funktion, ist möglich. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit Abschaltung der Stellantriebe realisieren. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit
Abschaltung der Stellantriebe realisieren (nur bei Klemmleiste Heizen und Kühlen).
2. Bestückung:
- strawalogiX RT6-STA8: max. 6 Raumbediengeräte und 8 Stell- bzw. Regelantriebe
- strawalogiX RT8-STA14: max. 6 Raumbediengeräte und 14 Stell- bzw. Regelantriebe
- Comfort strawalogiX mit Montageblech zur Klick-Montge in Comfort-Schränke
3. Technische Daten:
- Sicherung: integrierte Sicherung 4 AT Varistor als Überspannungsschutz für die Stellantriebe
- Elektrischer Anschluss: mit Steckklemmen bis 1,5 qmm
- Speisespannung: 230 V +-15%, 50-60 Hz
- Pumpenanschluss: max. 3,0 A Sicherung: T 4,0 A (5x20 mm Feinsicherung)
- Leistungsaufnahme: max. 300 W
- Schutzart: IP 41
- Bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: II
- Verschmutzungsgrad: II
- max. Anzahl Stellantriebe je Kanal: 4 (bauseitige Verteilung notwendig)
- max. Anzahl Stellantriebe gesamt: 18
- nur bei Klemmlesite Heizen und Kühlen -> Anschluss externer Temperaturfühler oder Taupunktsensor Anschluss Schaltung Wärmepumpe Heizen und Kühlen

Vermarktungstext

Die Klemmleiste gewährt eine individuelle bauseitige Zuordnung der thermischen Stellantriebe bzw. Regelantriebe auf die Raumbediengeräte. nDabei werden die jeweiligen Stellantriebe über einen Wählschalter den Raumbediengeräten zugeordnet.nDas Produkt wird im Comfort-Schrank über dem Fußbodenheizungsverteilers eingebaut und dient als Verteiler für die Stromversorgung der Stellantriebe nund der Raumbediengeräte. Das Montageblech mit Klicksystem ermöglicht eine schnelle Montage im Schrank.nÜber eine Klemme kann eine Pumpe direkt angesteuert werden. nEin Pumpenmodul 230 V ist integriert und dient der bedarfsabhängigen Ansteuerung der Pumpe. Diese geht in Betrieb, sobald ein Stellantrieb aktiv ist.nEine individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung über die Klemmleiste an die Stellantriebe, nbei der Verwendung von einem Uhrenraumthermostat in Verbindung mit Raumthermostaten mit TA Funktion, ist möglich. nÜber den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit Abschaltung der Stellantriebe realisieren.nMit Anschluss für Schaltung Wärmepumpe Heizen und Kühlen.

Verwendungshinweis

Es können max. 8 Raumthermostate und 14 Stell-/Regelantriebeangeschlossen werden.

Ausschreibungstext

strawa Comfort strawalogiX Klemmleiste RT8-STA14 230 V Heizen und Kühlennn1. Beschreibung: nDie Klemmleiste gewährt eine individuelle bauseitige Zuordnung der thermischen Stellantriebe bzw. Regelantriebe auf die Raumbediengeräte. Dabei werden die jeweiligen Stellantriebe über einen Wählschalter den Raumbediengeräten zugeordnet.nDas Produkt wird im Comfort-Schrank über dem Fußbodenheizungsverteilers eingebaut und dient als Verteiler für die Stromversorgung der Stellantriebe und der Raumbediengeräte. Das Montageblech mit Klicksystem ermöglicht eine schnelle Montage im Schrank.nÜber eine Klemme kann eine Pumpe direkt angesteuert werden. Ein Pumpenmodul 230 V ist integriert und dient der bedarfsabhängigen Ansteuerung der Pumpe. Diese geht in Betrieb, sobald ein Stellantrieb aktiv ist. Eine individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung über die Klemmleiste an die Stellantriebe, bei der Verwendung von einem Uhrenraumthermostat in Verbindung mit Raumthermostaten mit TA Funktion, ist möglich. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit Abschaltung der Stellantriebe realisieren. Über den Anschluss eines externen Temperatur- oder Taupunktwächters lassen sich Überwachungsfunktionen mit nAbschaltung der Stellantriebe realisieren (nur bei Klemmleiste Heizen und Kühlen). n2. Bestückung: n- strawalogiX RT6-STA8: max. 6 Raumbediengeräte und 8 Stell- bzw. Regelantriebe n- strawalogiX RT8-STA14: max. 6 Raumbediengeräte und 14 Stell- bzw. Regelantriebe n- Comfort strawalogiX mit Montageblech zur Klick-Montge in Comfort-Schränke n3. Technische Daten: n- Sicherung: integrierte Sicherung 4 AT Varistor als Überspannungsschutz für die Stellantriebe n- Elektrischer Anschluss: mit Steckklemmen bis 1,5 qmm n- Speisespannung: 230 V +-15%, 50-60 Hz n- Pumpenanschluss: max. 3,0 A Sicherung: T 4,0 A (5x20 mm Feinsicherung) n- Leistungsaufnahme: max. 300 W n- Schutzart: IP 41 n- Bemessungsstoßspannung: 2,5 kV n- Überspannungskategorie: II n- Verschmutzungsgrad: II n- max. Anzahl Stellantriebe je Kanal: 4 (bauseitige Verteilung notwendig) n- max. Anzahl Stellantriebe gesamt: 18 n- nur bei Klemmlesite Heizen und Kühlen -> Anschluss externer Temperaturfühler oder Taupunktsensor Anschluss Schaltung Wärmepumpe Heizen und Kühlen nnAbmessung (Breite x Höhe x Tiefe): 415 x 106 x 84 mm nGewicht: 1,135 kgnEAN: 4061323156849nWarennummer: 90329000nArtikelnummer: 2110110005nWarengruppe: 211nURL: https://www.strawa.com/produkt/2110110005nnFabrikat: strawa Wärmetechnik GmbHnTelefon: +49 (0) 36256 8661-0 nEMail: info@strawa.comnTechnische Änderungen vorbehalten.noder gleichwertignnGewähltes Fabrikat und Typ: ........................................... n….....................................................................................n(vom Bieter auszufüllen)nnzur Lieferung und betriebsfertigen Montagen________________________________________nKostengruppe DIN 276 (2018-12) 444 NiederspannungsinstallationsanlagennLeistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation

Langtext

strawa Comfort strawalogiX KlemmleistenRT8-STA14 230 V Heizen und KühlennBxHxT: 415 x 106 x 84 mmnmit Zuordnung Stellantrieb zumnRaumthermostat über Wählrad max 8nRaumthermostate und 14 StellantriebenMontage in Standard-SchränkennEAN: 4061323156849nArtikelnummer: 2110110005nWarengruppe: 211nWarennummer: 90329000nnHersteller: strawa Wärmetechnik GmbHnTelefon: 036256 8661-0nEMail: info@strawa.comnTechnische Änderungen vorbehalten.n

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323156849

Listenpreis260,70 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90329000

Standardversand (Tage)3

Artikelabmessungen

Breite (mm)415

Höhe (mm)106

Tiefe (mm)84

Gewicht (kg)1,191

Verpackungsabmessungen

Breite (mm)580

Höhe (mm)85

Tiefe (mm)195

Gewicht (kg)1,436

Merkmale

Klassifizierung ETIM 9

Versorgungsspannung 230 V

Ausgangsspannung 230 V

Vernetzbar über Funk (standardmäßig) Nein

Vernetzbar über Funk (optional) Nein

Anschluss für externe Antenne Nein

Smart Control Nein

Anzahl der Kanäle/Zone 14

Max. Kapazität pro Kanal -

Empfangsfrequenz -

Heizen Ja

Geeignet für Kühlen Nein

Mit Zeitschaltuhr Nein

Mit zusätzlichem Kontakt -

Kontaktausführung -

Max. Spannung der Kontakte -

Max. Kontaktbelastung -

Schutzart (IP) IP41

Breite -

Höhe -

Tiefe -
