strawa Comfort Anschlussstation
FBH-63-X-C80 13 Hkr.

Kategorie: Anschlussstationen Anschlussstationen für Flächenheizungsanbindung manueller hydr. Abgleich über Durchflussanzeiger Anschlussgarnitur wählbar im Comfort-UP-Schrank Tiefe 80-120 mm

Artikelnummer: 5201000313

Listenpreis: 689,50 €

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung

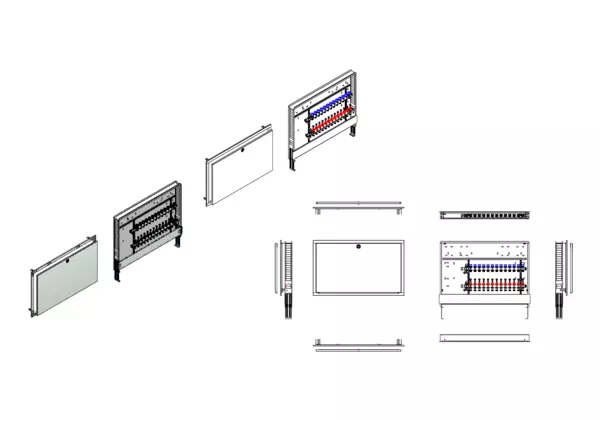

strawa Comfort Anschlussstation FBH-63-X-C80 13 Hkr.

Modulare Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Thermostatventileinsätzen (M30x1,5)
und horizontale Anschlussgarnitur ohne Wärmezählerverrohrung.
Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung, Wasserzählereinbaustrecken, Klemmleiste und Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
bestehend aus:
Anschlussverteiler e-class 63:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Primäranschlüsse:
- links, horizontal mit 1" Überwurf flachdichtend
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Comfort-Unterputzverteilerschrank C80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323077144

Listenpreis689,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84198998

Standardversand (Tage)3

Elektrische BestandteileJa

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)1025

Höhe (mm)760

Tiefe (mm)80

Gewicht (kg)23,34

Verpackungsabmessungen

Breite (mm)785

Höhe (mm)135

Tiefe (mm)1070

Gewicht (kg)25,27

Merkmale

Klassifizierung ETIM 7

Werkstoff rostfreier Stahl

Anschluss Vorlauf und Rücklauf sonstige

Nenninnendurchmesser Anschluss Vorlauf und Rücklauf 1 Zoll (25)

Position Anschluss Vorlauf und Rücklauf Seite

Anzahl Fußbodenheizkreise 13

Erweiterbar Nein

Anschluss Heizkreise Eurokonus

Äußerer Rohrdurchmesser Heizkreise 20

Verschließbare Heizkreise Ja

Mit Pumpe Nein

Mit Thermometer Nein

Mit Entleerungsventil Ja

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Nein

Mit Befestigungsmaterial Nein

Breite 1025

Höhe 760

Tiefe 80
