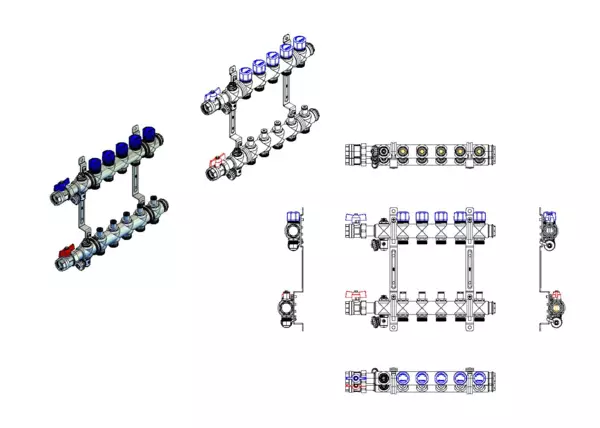

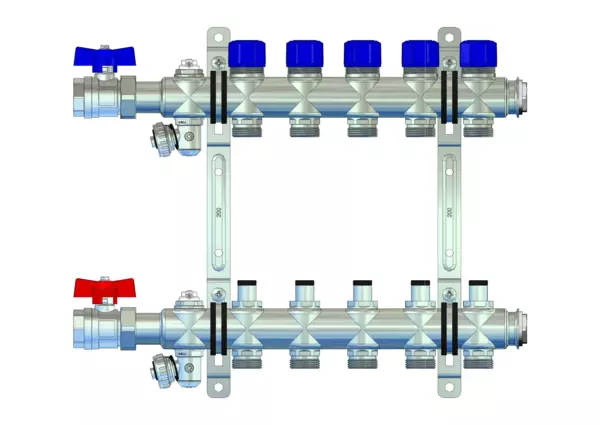

strawa FB-Anschlussverteiler
e-class 53 mit SFE, mit 3/4''KH 5 Hkr.

strawa FB-Anschlussverteiler e-class 53 mit SFE, mit 3/4''KH 5 Hkr. BxHxT: 395 x 320 x 67 mm 3/4" Kugelhahn, integr. Regulierv. im VL u THV M30x1,5 im RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelw.halter 200mm m Schrauben u Dübeln

Artikelnummer: 51-255305

Listenpreis: 296,40 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa FB-Anschlussverteiler e-class 53 mit SFE, mit 3/4''KH 5 Hkr.

1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur ohne Wärmezählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,75 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Anschluss nach oben oder unten

Der Anschlussverteiler für Flächenheizung und -kühlung aus Edelstahl ermöglicht den manuellen hydraulischen Abgleich der Heizkreise am Regulierventil.
An den integrieten absperrbaren Regulierventilen aus Messing im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise manuell abgleichen.
Auf den Thermostatventileinsätzen aus Edelstahl mit Aufnahmegewinde M30x15 im Rücklaufbalken werden die Stellantriebe montiert.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Als Absperrung sind am Primäranschluss des Verteilers 3/4" Kugelhähne montiert.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

Für die Funktion des Verteilers müssen Stellantriebe montiert werden.

strawa FB-Anschlussverteiler e-class 53 mit SFE, mit 3/4''KH 5 Hkr.

1. Beschreibung:
Anschlussverteiler für Flächenheizung und -kühlung, gewährleistet den hydraulischen Abgleich über manuell integrierte Regulierventile und Ventileinsätzen (M30x1,5), horizontale Anschlussgarnitur ohne Wärmezählerverrohrung
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,75 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Anschluss nach oben oder unten

Abmessung (Breite x Höhe x Tiefe): 395 x 320 x 67 mm
Gewicht: 2,865 kg
EAN: 4061323021543
Warennummer: 84818059
Artikelnummer: 51-255305
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-255305

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa FB-Anschlussverteiler
e-class 53 mit SFE, mit 3/4''KH 5 Hkr.
BxHxT: 395 x 320 x 67 mm
3/4" Kugelhahn-Set, integrierte
Regulierventile im Vorlaufbaleken und
Thermostatventileinsätze M30x1,5 im
Rücklaufbalken, Spül-, Füll- und
Entleerventil und Entlüftungsventil im
Vor- und Rücklaufbalken,
Doppelwandhalter 200mm mit Schrauben und
Dübeln

EAN: 4061323021543
Artikelnummer: 51-255305
Warengruppe: 51
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323021543

Listenpreis296,40 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818059

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)395

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)2,882

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)580

Gewicht (kg)3,122

Merkmale

Klassifizierung ETIM 9

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Ja

Werkstoff rostfreier Stahl

Position primärer Anschluss links/rechts

Primärer Anschluss Innengewinde (metrisch)

Nenndurchmesser primär 3/4 Zoll (20)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Ja

Max. Kühlleistung primär (bei primärer dT = 7K) 7,3 kW

Max. Heizleistung (bei Primär dT = 20K) 20,9 kW

Mediumtemperatur (Dauerbetrieb) -10 - 70 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 4

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich statisch

Volumenstrommessung ohne

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 5

Sekundärer Anschluss Eurokonus nach EN 16313

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Nein

Durchflussleistung 0 - 300 l/h

Mit thermischem Stellantrieb Nein

Hublänge Antrieb 4 mm

Mit Keramikventil Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Ja

Breite 395 mm

Höhe 320 mm

Tiefe 67 mm

Mit Umbau Nein
