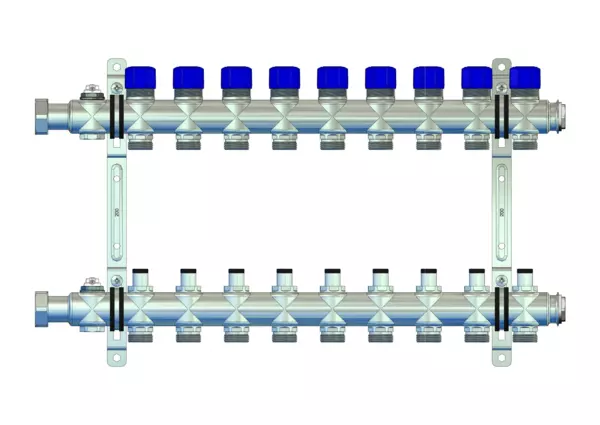

strawa FB-Anschlussverteiler e-class 53 ohne SFEE 9 Hkr.
strawa FB-Anschlussverteiler e-class 53 ohne SFEE 9 Hkr.,BxHxT: 545x320x67 mm, integr. Regulierventil im VL und THV M30x1,5 im RL, Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln
Artikelnummer: 51-005309
Warengruppe: 51
Listenpreis: 438,20 €
strawa FB-Anschlussverteiler e-class 53 ohne SFEE 9 Hkr.
manueller hydraulischer Abgleich
/produktgruppe/manueller-hydraulischer-abgleich
51-005309
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa FB-Anschlussverteiler e-class 53 ohne SFEE 9 Hkr.
strawa FB-Anschlussverteiler e-class 53 ohne SFEE 9 Hkr.- Beschreibung:
Der Anschlussverteiler für Flächenheizung und -kühlung steht für einen herausragenden hydraulischen Abgleich der Heizkreise durch die Integration von manuell regulierbaren Ventilen im Vorlaufbalken und Ventileinsätzen (M30x1,5) im Rücklaufbalken. Die Anschlussgarnitur am Primäranschluss ist separat erhältlich und bietet die Flexibilität, unterschiedliche Anschlussgarnituren mit oder ohne Wärmezählerverrohrung zu wählen. - Bestandteile:
- Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
- Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Edelstahlverteiler:
- Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 °C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,91 m³/h
- Anschluesse:
- Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Primäranschluss:
Artikelspezifikation:
9 Heizkreise
Artikelabmessung: B x H x T: 545 x 320 x 67 mm
Artikelgewicht: 3,735 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa FB-Anschlussverteiler e-class 53 ohne SFEE 9 Hkr.
- Beschreibung:
Der Anschlussverteiler für Flächenheizung und -kühlung steht für einen herausragenden hydraulischen Abgleich der Heizkreise durch die Integration von manuell regulierbaren Ventilen im Vorlaufbalken und Ventileinsätzen (M30x1,5) im Rücklaufbalken. Die Anschlussgarnitur am Primäranschluss ist separat erhältlich und bietet die Flexibilität, unterschiedliche Anschlussgarnituren mit oder ohne Wärmezählerverrohrung zu wählen. - Bestandteile:
- Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
- Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Edelstahlverteiler:
- Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 °C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,91 m³/h
- Anschluesse:
- Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Primäranschluss:
Artikelspezifikation:
9 Heizkreise
Artikelabmessung: B x H x T: 545 x 320 x 67 mm
Artikelgewicht: 3,735 kg
GTIN: 4061323017560
Warennummer: 84818059
Werksartikelnummer: 51-005309
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-005309
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussverteiler
e-class 53 ohne SFEE 9 Hkr.
integrierte Regulierventile im Vorlaufbalken und Thermostatventileinsätze M30x1,5 im Rücklaufbalken, Entlüftungsventil im Vor- und Rücklaufbalken, Doppelwandhalter 200 mm mit Schrauben und Dübeln
9 Heizkreise
Abmessung B x H x T:
545 x 320 x 67 mm
Artikelgewicht: 3,735 kg
Werksartikelnummer: 51-005309
Warennummer: 84818059
Warengruppe: 51
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323017560
Listenpreis438,20 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818059
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieNein
Artikelabmessungen
Breite (mm)545
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)3,735
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)780
Gewicht (kg)4,095
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss sonstige
Nenndurchmesser primär 1 Zoll (25)
Mit Ventilen am Primäranschluss nein
Max. Kühlleistung primär (bei primärer dT = 7K) 13.2 kW
Max. Heizleistung (bei Primär dT = 20K) 37.7 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil nein
Erweiterbar ja
Max. Anzahl zusätzlicher Heizkreise 4
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung nein
Mit Rückschlagklappe nein
Mit Umwälzpumpe nein
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn nein
Anzahl der Gruppen sekundär 9
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige nein
Durchflussleistung 0 - 300 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel ja
Breite
Höhe
Tiefe
Mit Umbau nein
