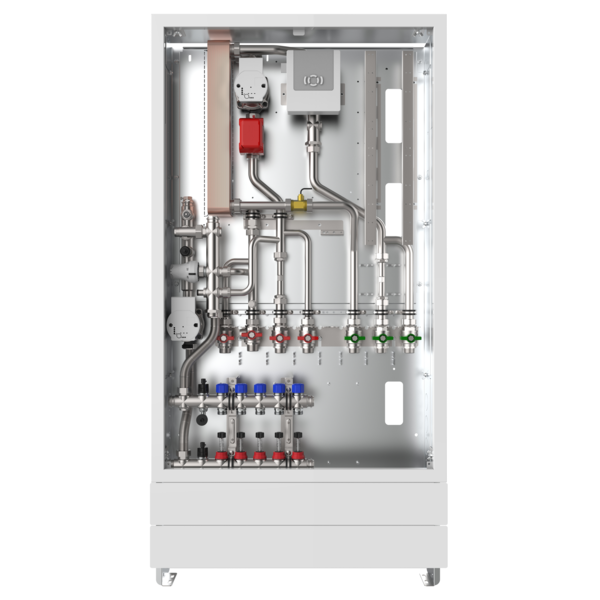

strawa Frischwasser-Wohnungsstation Friwara W22-FBR-63-HT-UP 6 Hkr.

strawa Frischwasser-Wohnungsstation Friwara W22-FBR-63-HT-UP 6 Hkr.,BxHxT: 758 x 1472 x 172 mm, TW-Erwärmung max. 22 l/min, Festwert 20-50°C + HT-Abgang, Verteiler DFA 0-3 l/min + THV 30x1,5, kupfergel. PWT, UP-Schrank mit Frontblende RAL 9016

Kategorie: Frischwasser-Wohnungsstationen Kompakt W Warmwasser + Flächenheizung mit Festwertregelung + HT-Abgang

Artikelnummer: 31+210406

Warengruppe: 31

Listenpreis: 2.875,40 €

Anfragen/Merken

strawa Frischwasser-Wohnungsstation Friwara W22-FBR-63-HT-UP 6 Hkr.

Beschreibung
Die Wohnungsstation Friwara W-FBR-HT dient der Warmwasserversorgung, der Wärmeversorgung statischer Heizflächen (z.B. Heizkörper) und der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.

Funktionsweise:
1. 1. Trinkwasserversorgung:
    Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
  2. Flächenheizungsversorgung:
    Über einen zusätzlichen Abgang im Primär-Heizungsstrang in der Friwara Wohnungsstation, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen. Optional ist zum Festwertregelset ein Mischregelset für witterungsgeführte Vorlauftemperaturregelung + Regler erhältlich. Heizkreisverteiler mit manuellem hydraulischen Abgleich der Heizkreise am Duchflussanzeiger und Thermostatventileinsetzen mit Aufnahmegewinde M30x1,5. Des Weiteren können die Klemmleiste und die Stellantriebe montiert und vorverdrahtet werden.
  3. Versorgung der statischen Heizflächen:
    Zusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist keine Pumpe vorgesehen.
Vorteile
- Warmwassertemperatur von 45 bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung mit Klartextanzeige
- individuelle Programmierung von Betriebszeiten und -temperaturen
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGWs
- Anschluss und Regelung von Flächenheizung von 20-50 °C
- optional auch witterungsgeführte Regelung für Flächenheizung
- zusätzliche Versorgung statischer Heizflächen
- 2 bis 5 K Spreizung zwischen VL und TWW
- kein externes Temperaturvorhalteset nötig
Bestandteile
1. Schrank:
  - Unterputzausführung (UP)
  - aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
  - alle Halterungen mit Gummieinlage
  - Maße: UP-Schrank (Einbauzarge): B x H x T: 734 x 1457 x 160-220 mm
2. Anschlussleiste:
  - Kugelhähne DN25 (1“ AG flachdichtend), Zirkulationskugelhahn DN20 (3/4“ IG)
  - Anschlussleiste 7-fach: SVL-PVL-PRL-SRL-TWW-ETWK-ATWK
3. Frischwassermodul:
  1. Heizungsseite:
    - Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu)
    - Pulsweitenmodulierende Hocheffizienzpumpe Wilo Typ Para 15-130/8-75/IPWM-12
    - Zonenventil DN 25 zur Absperrung der Frischwasserstation
    - Wärmezählerpassstück variabel 1“AG flachdichtend (Länge 130 mm) oder 3/4“AG flachdichtend (Länge 110 mm
    - empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust
    - Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline
    - Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088
    - Filterkugelhahn im Primär-Vorlauf
  2. Trinkwasserseite:
    - Plattenwärmeübertragerleistung bis 88 kW
    - Rückschlagklappe, Impulsgeber
    - Wasserzählerpassstück variabel 1“ AG flachdichtend (Länge 130 mm) oder 3/4“ AG flachdichtend (Länge 110 mm)
    - Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
  3. Frischwasserregler:
    - Trinkwarmwassertemperatur einstellbar von 45 bis 60 °C , laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
    - Zirkulationsfunktion (Zeitintervall)
    - Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
  4. FBR-Regelgruppe:
    - Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C
    - mit Pumpe Wilo Para 15-130/6-43/SC-12
    - integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
    - integriertes Rückschlagventil und Temperaturbegrenzer
    - Abgänge mit 1“ ÜW-Mutter flachdichtend für Anschluss an Heizkreisverteiler
  5. Heizkreisverteiler:
    - 2x flexible Anschlussrohre 1“ IG-ÜW flachdichtend zur leichten Montage an die FBR-Regelgruppe des Frischwassermoduls
    Manueller hydraulischer Abgleich über den Durchflussanzeiger
    - FBH-Anschlussverteiler e-class 63 (mit Regolux Durchflussanzeiger 0-3 l/min und THV-Einsatz mit Anschlussgewinde M30x1,5
  6. Optionales Zubehör:
    - edelstahlgelöteter Plattenwärmeübertrager
    - Zirkulationsmodul mit Zirkulationspumpe ecocirc PRO 13-1/940-01 (inkl. Sicherheitsventil und Abblaseleitung, Achtung! Bauseitiger freier Auslauf notwendig!)
    - Strangregulierventil für den heizungsseitigen hydraulischen Abgleich bei > 5 K Spreizung
    - Dämmung von Plattenwärmeübertrager und Rohrleitung
    - optional mit Mischregelgruppe + Regler für witterungsgeführte Vorlauftemperaturregelung
Technische Daten
1. Primärseite:
  - max. Temperatur 70 °C - Empfehlung liegt bei 60 °C zum Schutz des PWÜs gegen Verkalkung
  - max. Prüfdruck 6 bar
  - max. Betriebsdruck 4 bar
  - max. Leistung des Plattenwärmeübertragers modellabhängig bis 88 kW
  - max. Druckverlust modellabhängig 415 mbar
  - max. Massenstrom modellabhängig ca. 1800 l/h
2. Trinkwassererwärmung:
  - max. Zapftemperatur 60 °C
  - max. Prüfdruck 15 bar
  - max. Betriebsdruck 10 bar
  - max. Leistung des Plattenwärmeübertragers: modellabhängig bis 88 kW
  - max. trinkwasserseitiger Druckverlust 550 mbar
3. Flächenheizung:
  - Einstellbereich Vorlauftemperatur 20-50 °C
  - max. Betriebsdruck 4 bar
  - max. Prüfdruck 6 bar
  - max. Volumenstrom ca. 1500 l/h
  - Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12
  - integriertes Rückschlagventil
  - Sicherheitstemperaturbegrenzer (STB)
4. Trinkwasserleistung:
  - bis 88 kW
Anschlüsse
- 1“ AG flachdichtend für Heizung und Trinkwasser
- optionaler Zirkulationsanschluss 3/4“ IG

6 Flächenheizkreise
1 Hochtemperaturheizkreis
Artikelabmessung: B x H x T: 758 x 1472 x 172 mm
Artikelgewicht: 53,743 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

strawa Frischwasser-Wohnungsstation Friwara W22-FBR-63-HT-UP 6 Hkr.

Die Wohnungsstation Friwara W-FBR-HT dient der Warmwasserversorgung, der Wärmeversorgung statischer Heizflächen (z.B. Heizkörper) und der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe.

Funktionsweise:

1. Trinkwasserversorgung:
  Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und PWM-Ladepumpe. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Nach Beendigung des Zapfvorgangs wird das Ventil sofort geschlossen.
2. Flächenheizungsversorgung:
  Über einen zusätzlichen Abgang im Primär-Heizungsstrang in der Friwara Wohnungsstation, wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen. Optional ist zum Festwertregelset ein Mischregelset für witterungsgeführte Vorlauftemperaturregelung + Regler erhältlich. Heizkreisverteiler mit manuellem hydraulischen Abgleich der Heizkreise am Duchflussanzeiger und Thermostatventileinsetzen mit Aufnahmegewinde M30x1,5. Des Weiteren können die Klemmleiste und die Stellantriebe montiert und vorverdrahtet werden.
3. Versorgung der statischen Heizflächen:
  Zusätzlich sind vor dem Heizungsvorlauf und nach dem Heizungsrücklauf Abgänge mit Absperrungen installiert, über die statische Heizflächen (z.B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist keine Pumpe vorgesehen.

6 Flächenheizkreise
1 Hochtemperaturheizkreis
Artikelabmessung: B x H x T: 758 x 1472 x 172 mm
Artikelgewicht: 53,743 kg

GTIN: 4061323004904
Warennummer: 84191900
Werksartikelnummer: 31+210406
Warengruppe: Dezentrale Frischwasserstationen
URL: https://www.strawa.com/produkt/31+210406

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04): 040 Wärmeversorgungsanlagen - Betriebseinrichtungen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Frischwasser-Wohnungsstation
Friwara W22-FBR-63-HT-UP 6 Hkr.

Trinkwassererwärmung max. 22 l/min, Festwertregelung 20-50 Grad Celsius und Hochtemperaturabgang, Verteiler mit Durchflussanzeiger 0-3 l/min im Vorlaufbalken und Thermostatventileinsatz M30x1,5 im Rücklaufbalken, kupfergelötet Plattenwärmetauscher, Unterputz-Schrank mit Frontblende RAL 9016

6 Flächenheizkreise
1 Hochtemperaturheizkreis
Abmessung B x H x T:
758 x 1472 x 172 mm
Artikelgewicht: 53,743 kg
Werksartikelnummer: 31+210406
Warennummer: 84191900
Warengruppe: Dezentrale Frischwasserstationen

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323004904

Listenpreis2.875,40 €

Mindesbestellmenge1

ArtikeltypStandard

HerkunftslandDeutschland

Zolltarifnummer84191900

Standardversand (Tage)15

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)734

Höhe (mm)1457

Tiefe (mm)160

Gewicht (kg)53,743

Verpackungsabmessungen

Breite (mm)800

Höhe (mm)240

Tiefe (mm)1200

Gewicht (kg)57,313

Merkmale

Klassifizierung ETIM 9

Geeignet für Fernwärme nein

Geeignet für Blockheizung nein

Geeignet für Wärmepumpe nein

Geeignet für Solarheizung nein

Geeignet für Heizung ja

Geeignet für Kühlen nein

Geeignet für warmes Trinkwasser ja

Mit Umwälzpumpe ja

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) ja

Mit Wärmeübertrager ja

Material Wärmetauscher rostfreier Stahl

Werkstoff Lotmaterial Wärmetauscher kupfergelötet

Wechselschalter mit doppelter Trennung nein

Wärmetauscher vollversiegelt nein

Mit Passstück für Wärmezähler ja

Mit Wärmezähler nein

Mit Passstück für Kaltwasserzähler ja

Primäre Vorlauftemperatur 55 - 90 °C

Max. Arbeitsdruck

Primäre Drückdifferenz 23 kPa

Zapfleistung bei 60 °C, Dauerbetrieb 22 l/min

Trinkwasser Leistung 77 kW

Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C

Max. Heizleistung 77 kW

Anschluss Vorlauf sonstige

Nenndurchmesser Zufuhr 1 Zoll (25)

Anschluss Rücklauf sonstige

Nenndurchmesser Rücklauf 1 Zoll (25)

Anschluss Heizungs-Vor-/Rücklauf sonstige

Nenndurchmesser Heizung 1 Zoll (25)

Anschluss Warmwasser sonstige

Nenndurchmesser Warmwasseranschluss 1 Zoll (25)

Anschluss kaltes Trinkwasser sonstige

Nenndurchmesser Kaltwasseranschluss 1 Zoll (25)

Mit Zirkulationsanschluss nein

Mit Vorrang für Warmwasser nein

Mit elektrischer Nacherwärmung nein

Mit Differenzdruckregler nein

Warmhaltestufe ja

Regler elektronisch

Strömungsmengenregler ja

Mit Schmutzfänger nein

Mit Sicherheitsventil nein

Zonenventil ja

Mit Isolierung nein

Höhe 1457 mm

Breite 732 mm

Tiefe 160 mm

Typenzulassung nach BBR/EKS nein

Downloads

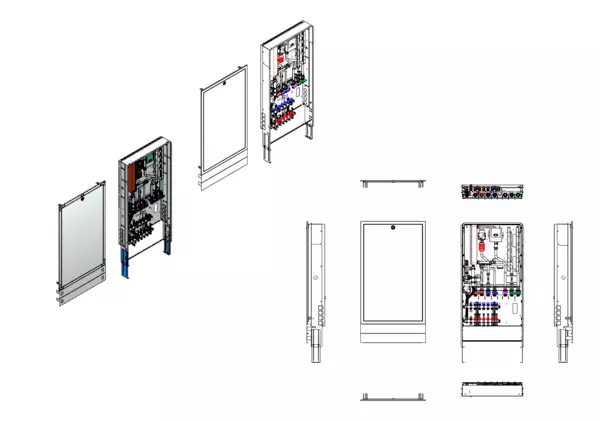

Strichzeichnung

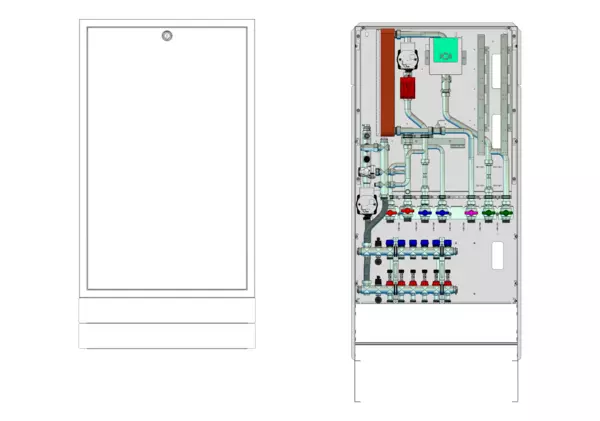

Bild-3D

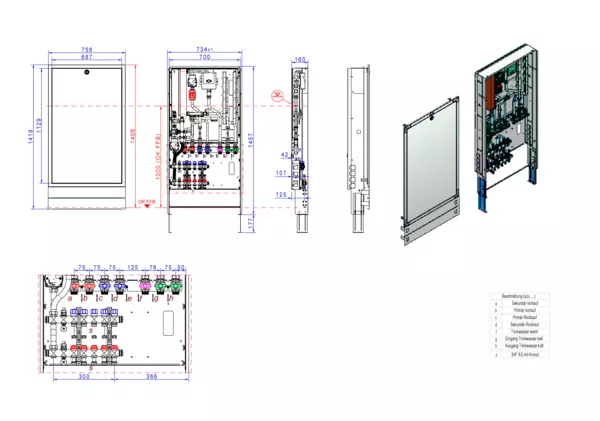

Vermaßtes Bild (Strichzeichnung)
