strawa FB-Anschlussverteiler e-class 87 mit SFE, mit 3/4“KH 5 Hkr.
strawa FB-Anschlussverteiler e-class 87 mit SFE, mit 3/4''KH 5 Hkr.,BxHxT: 345 x 320 x 67 mm, 3/4" Kugelhahn, DFA min/max. im VL u THV m Q-Tech Durchflussregler M30x1,5 im RL, SFE-Ventil u Entlüftungsv. im VL + RL, Doppelwandhalt m Schrauben u. Dübeln
Artikelnummer: 51-258705
Warengruppe: 51
Listenpreis: 513,00 €
strawa FB-Anschlussverteiler e-class 87 mit SFE, mit 3/4“KH 5 Hkr.
automatischer hydraulischer Abgleich
/produktgruppe/automatischer-hydraulischer-abgleich
51-258705
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa FB-Anschlussverteiler e-class 87 mit SFE, mit 3/4“KH 5 Hkr.
strawa FB-Anschlussverteiler e-class 87 mit SFE, mit 3/4''KH 5 Hkr.- Beschreibung

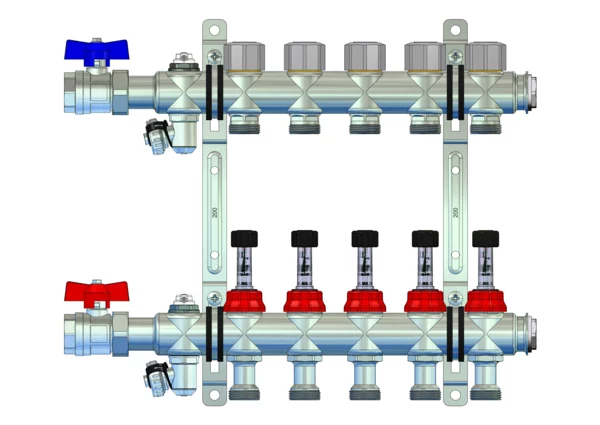

Der Anschlussverteiler für Flächenheizung und -kühlung gewährleistet einen automatischen hydraulischen Abgleich der Heizkreise durch Thermostateinsätze mit Durchflussregler Q-Tech (M30x1,5) im Rücklaufbalken und Durchflussanzeiger im Vorlaufbalken. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers. - Bestandteile
- Edelstahlverteiler:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventileinsätze mit integrierten Durchflussregler aus Messing zur Regelung von Fußbodenheizungskreisen über elektrothermische Stellantriebe
- Einstellung 0,5 - 5 l/h bei:
min. Differenzdruck >2 – 2,8 l/min = 15 kPa (0,15 bar)
min. Differenzdruck >2,8 – 5 l/min = 20 kPa (0,2 bar)- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4" IG)
- Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
- Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Edelstahlverteiler:
- Technische Daten
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 °C
- max. Betriebsdruck 4 bar
- Anschlüsse
- Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Primäranschluss:
5 Heizkreise
Artikelabmessung: B x H x T: 345 x 320 x 67 mm
Artikelgewicht: 2,997 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa FB-Anschlussverteiler e-class 87 mit SFE, mit 3/4''KH 5 Hkr.
Der Anschlussverteiler für Flächenheizung und -kühlung gewährleistet einen automatischen hydraulischen Abgleich der Heizkreise durch Thermostateinsätze mit Durchflussregler Q-Tech (M30x1,5) im Rücklaufbalken und Durchflussanzeiger im Vorlaufbalken. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers.
5 Heizkreise
Artikelabmessung: B x H x T: 345 x 320 x 67 mm
Artikelgewicht: 2,997 kg
GTIN: 4061323147786
Warennummer: 84818059
Werksartikelnummer: 51-258705
Warengruppe: Verteiler Fußbodenheizung und Heizkörper
URL: https://www.strawa.com/produkt/51-258705
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussverteiler
e-class 87 mit SFE, mit 3/4''KH 5 Hkr.
- Kugelhahn-Set, integrierte Durchflussanzeiger min/max. im Vorlaufbalken und Thermostatventileinsätze mit Q-Tech Durchflussreglern M30x1,5 im Rücklaufbalken, Spül-, Füll- und Entleerventil u Entlüftungsv. im Vorlauf + Rücklauf, Doppelwandhalt 200mm m Schrauben und Dübeln
5 Heizkreise
Abmessung B x H x T:
345 x 320 x 67 mm
Artikelgewicht: 2,997 kg
Werksartikelnummer: 51-258705
Warennummer: 84818059
Warengruppe: Verteiler Fußbodenheizung und Heizkörper
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323147786
Listenpreis513,00 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818059
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)345
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)2,997
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)580
Gewicht (kg)3,237
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Kühlleistung primär (bei primärer dT = 7K) 7.3 kW
Max. Heizleistung (bei Primär dT = 20K) 20.9 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil nein
Erweiterbar ja
Max. Anzahl zusätzlicher Heizkreise 4
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung nein
Mit Rückschlagklappe nein
Mit Umwälzpumpe nein
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 5
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel ja
Breite
Höhe
Tiefe
Mit Umbau nein
