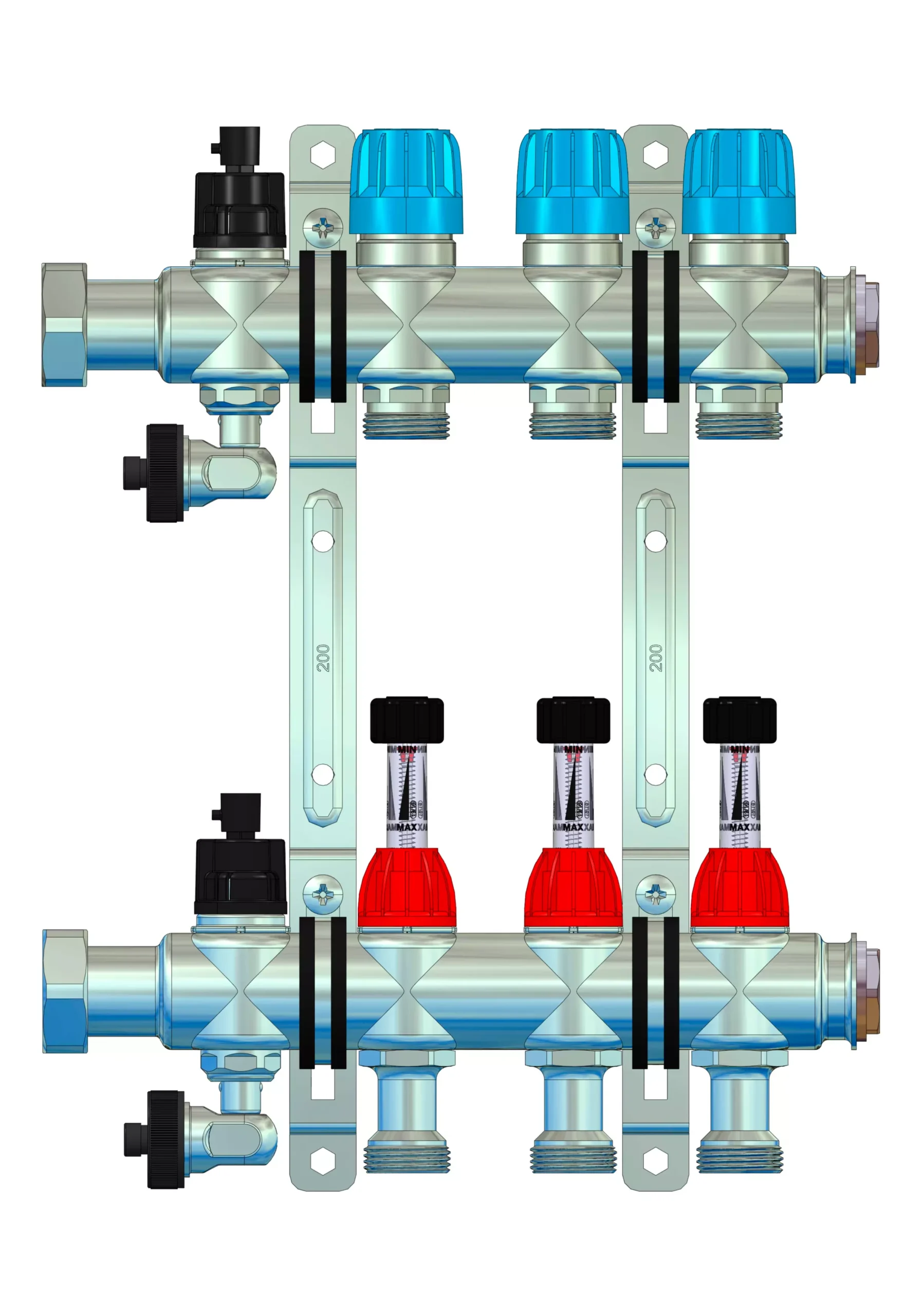

strawa FB-Anschlussverteiler
e-class 18-SFEE 3 Hkr.

strawa FBH-Anschlussverteiler e-class 18-SFEE 3 Hkr. BxHxT: 245 x 320 x 67 mm DFA min/max. THV mit Aufnahme für EGO-Regelantrieb

Kategorie: Anschlussverteiler Flächenheizung autom. hydr. Abgleich über EGO-System ohne Anschlusskugelhahn-Set

Artikelnummer: 1018010003

Listenpreis: 198,40 €

Anfragen/Merken

Beschreibung

strawa FB-Anschlussverteiler e-class 18-SFEE 3 Hkr.

Anschlussverteiler für Flächenheizung

gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System.

Das EGO-System besteht aus:

FBH-Anschlussverteiler e-class 18 und pro Heizkreis ein intelligenter autonomer

elektrothermischer EGO-Regelantrieb (Art.-Nr.: 2110210001)

Technische Daten:

- max. Wärmeleistung: 25 kW bei delta T 10 K,

- max. Volumenstrom von 2,14 m³/h

- max. Betriebstemperatur 70 ° C

- max. Betriebsdruck 4 bar

- Kvs-Wert pro Heizkreis: 1,11 m³/h

bestehend aus:

- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32

- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken

- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)

- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)

Primäranschluss:

- mit 1'' Überwurfmutter flachdichtend

- Anschluss wahlweise von links oder rechts

Sekundäranschluss:

- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Befestigung:

- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke

- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke

- Abstand der Vor- und Rücklaufverteilerbalken 200 mm

- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109

Dichtungen:

- Flachdichtungen Centellen WS 3825 gelb

Beschriftung:

- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Vermarktungstext

Der Anschlussverteiler für Flächenheizung aus Edelstahl ermöglicht über das EGO-System den automatischen hydraulischen Abgleich der Heizkreise.
Das EGO-System besteht aus dem Anschlussverteiler und pro Heizkreis einem intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Durch den EGO-Schnellverschluss lassen sich die Regelantriebe schnell auf den Thermostatventilen aus Edelstahl auf den Rücklaufbalken montieren.
An den integrieten Durchflussanzeigern min/max. aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen.
Der Durchflussanzeiger ist absperrbar, eine manuelle Einregulierung der Heizkreise am Durchflussanzeiger entfällt.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Am Primäranschluss können verschiedene Anschlussgarnituren mit oder ohne Wärmezählerdistanzrohr montiert werden.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus, passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

Verwendungshinweis

Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.

Ausschreibungstext

strawa FBH-Anschlussverteiler e-class 18-SFEE 3 Hkr.

Anschlussverteiler für Flächenheizung
gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System.
Das EGO-System besteht aus:
FBH-Anschlussverteiler e-class 18 und pro Heizkreis ein intelligenter autonomer
elektrothermischer EGO-Regelantrieb (Art.-Nr.: 2110210001)
Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
bestehend aus:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
Primäranschluss:
- mit 1'' Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Abmessung (Breite x Höhe x Tiefe): 245 x 320 x 67 mm
Gewicht: 1,895 kg
EAN: 4061323116614
Warennummer: 84818059
Artikelnummer: 1018010003
Warengruppe: 101
URL: https://www.strawa.com/produkt/1018010003

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Langtext

strawa FBH-Anschlussverteiler
e-class 18-SFEE 3 Hkr.
BxHxT: 245 x 320 x 67 mm
Durchflussanzeiger min/max.
Thermostatventileinsatz mit Aufnahme für
EGO-Regelantrieb und Spül-, Füll-,
Entleer- und Entlüftungsventil

EAN: 4061323116614
Artikelnummer: 1018010003
Warengruppe: 101
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323116614

Listenpreis198,40 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818059

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)245

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)1,895

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)2,07

Merkmale

Klassifizierung ETIM 8

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links/rechts

Primärer Anschluss sonstige

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Nein

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 12,6 kW

Mediumtemperatur (Dauerbetrieb) 10 - 70 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 5

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich dynamisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 3

Sekundärer Anschluss Eurokonus

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Ja

Breite 245 mm

Höhe 320 mm

Tiefe 67 mm

Mit Umbau Nein

Downloads

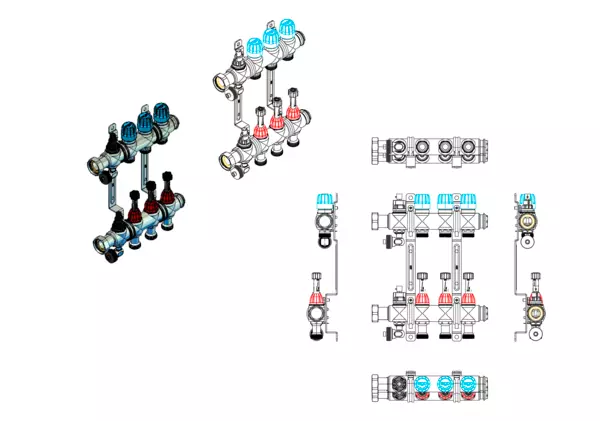

Explosionszeichnung

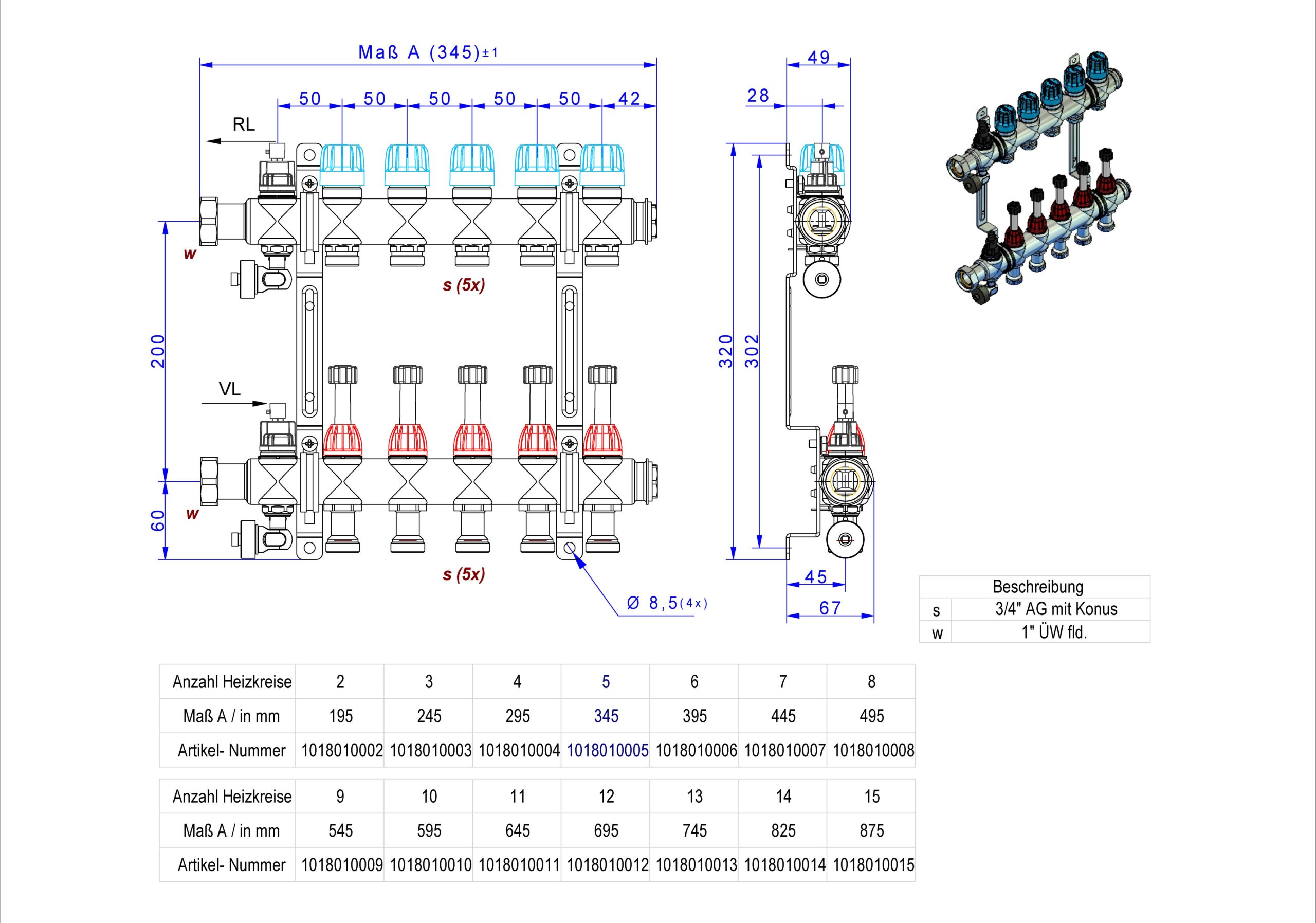

Vermaßtes Bild (Strichzeichnung)
