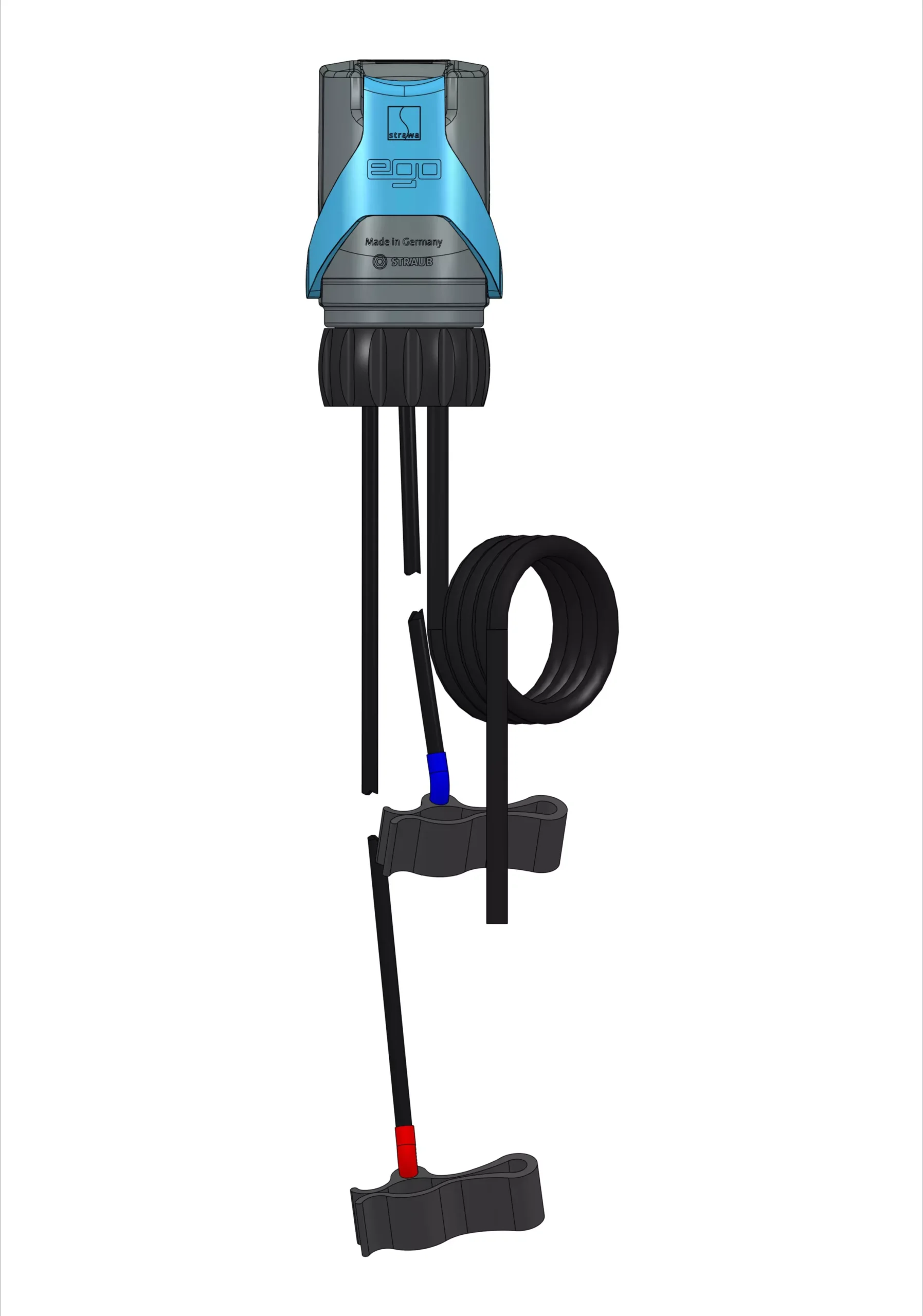

strawa EGO-Regelantrieb
230 V

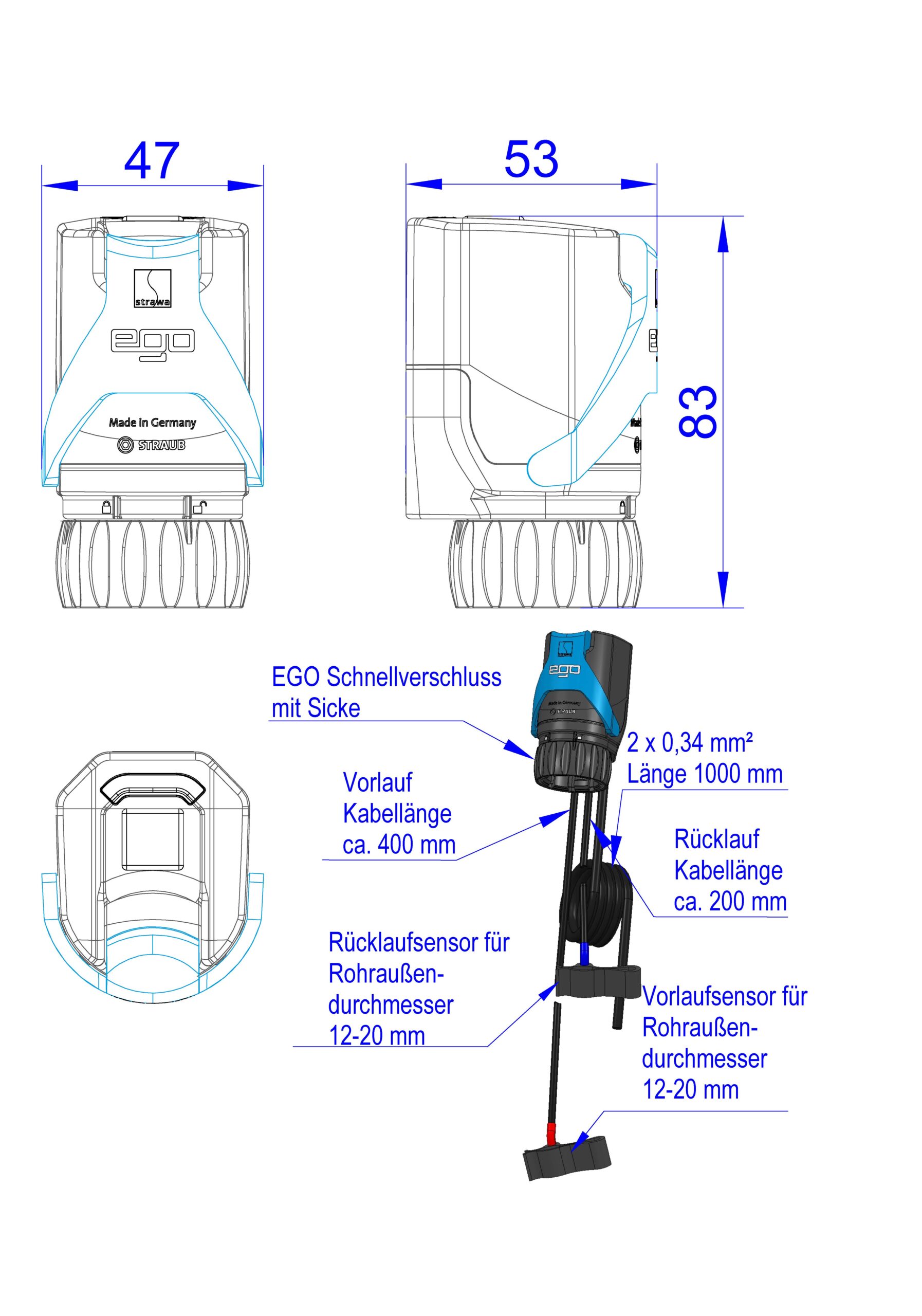

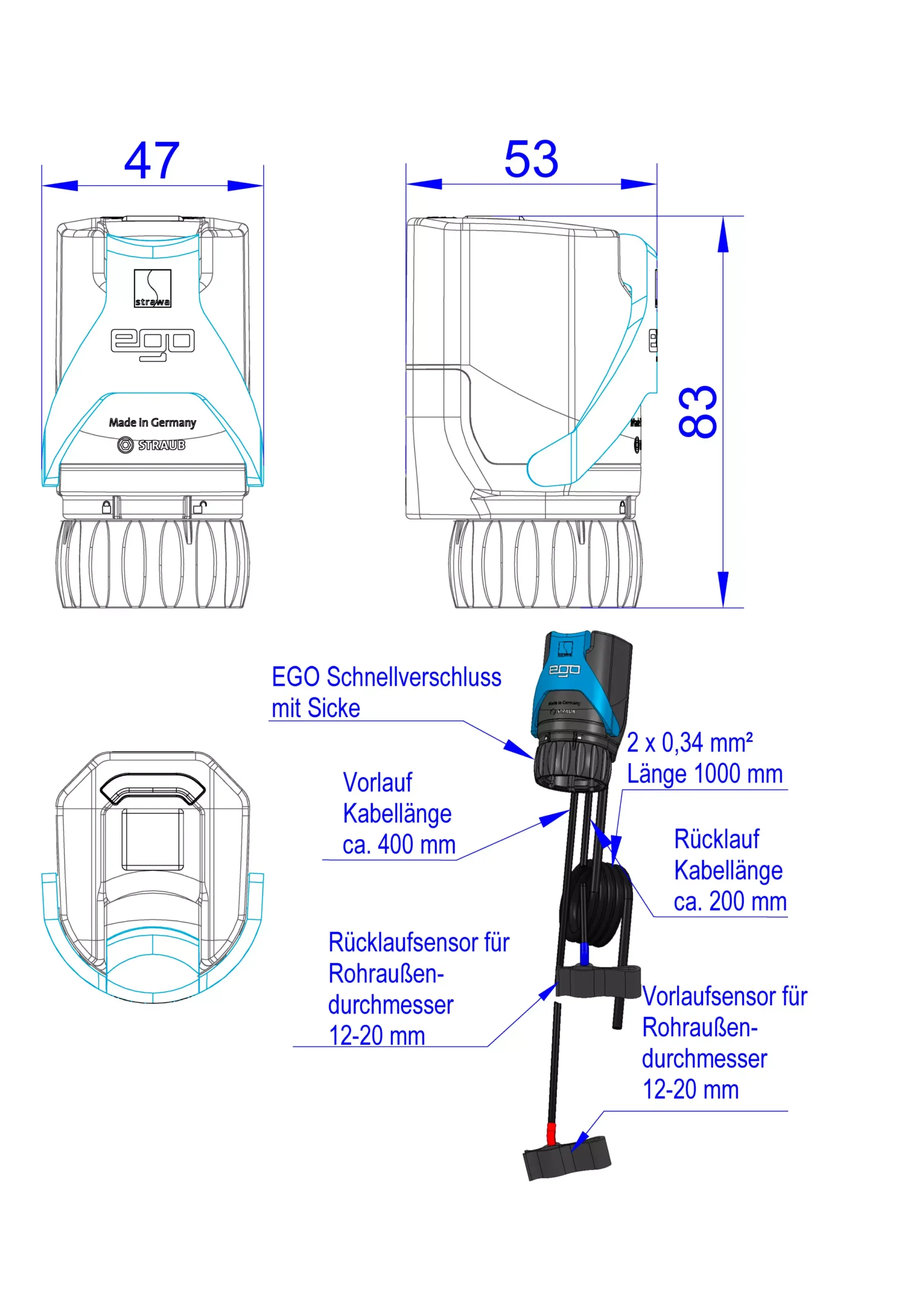

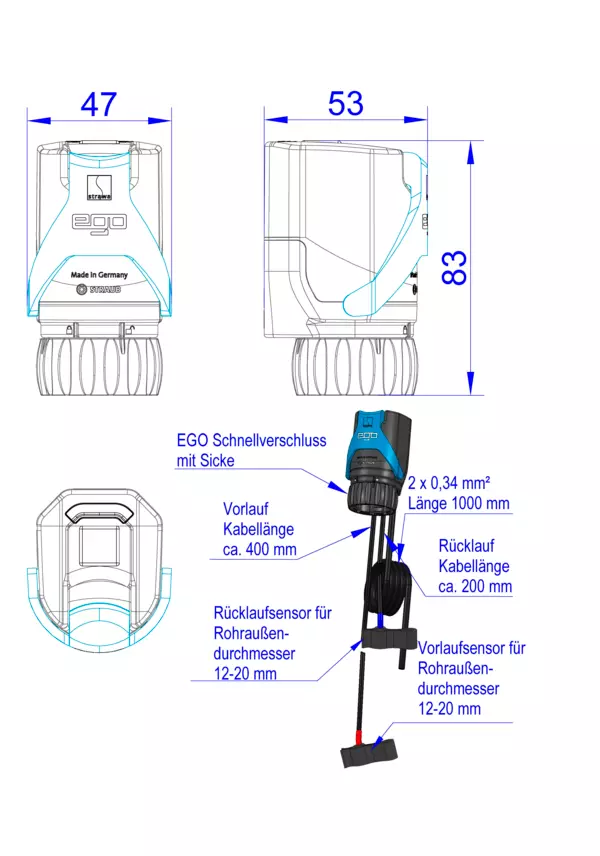

strawa EGO-Regelantrieb 230 V BxHxT: 47 x 80 x 53 mm für automatischen hydraulischen Abgleich des Heiz- bzw. Kühlkreises, Aufnahme mit Schnellverschluss für e-class 18

Artikelnummer: 2110210001

Listenpreis: 60,80 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa EGO-Regelantrieb 230 V

1. Beschreibung:
Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen. Stromlos geschlossen
und mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung.
Zur Montage an Heizkreisverteilern mit Thermostatventileinsätzen mit Schnellverschluss.
Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm.
Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar.
Alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein.
2. Arbeitsweise:
- erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung
- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen
3. Technische Daten:
- Ausführung Stromlos geschlossen
- Ventilanschluss Schnellverschluss
- Spannung 230 V AC, 50 Hz
- Einschaltstrom 130 mA für max. 200 ms
- Dauerbetriebsleistung 1,7 W
- Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)
- Schließ- und Öffnungszeit ca. 3 min
- Stellweg >= 3,5 mm
- Stellkraft 110 N
- Schließmaß Ego 10,8 mm
- Schließmaß Ventil 11,8 mm
- Medientemperatur 10 bis 60 °C (in der Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Lagertemperatur -25 bis 60 °C
- Umgebungstemperatur 0 bis 50 °C
- Luftfeuchte 10 bis 100 % nicht kondensierend
- Schutzart / Schutzklasse IP 54 / II
- Einbaulage Beliebig in jeder Position
- Gehäuse / Gehäusefarbe Polyamid / grau-blau
- Anschlussleitung Flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm2
- Sensorleitung Vorlauf Flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm2 fest verdrahtet
- Sensorleitung Rücklauf Flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm2 fest verdrahtet
- Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm
4. Anschlüsse:
EGO-Regelantrieb 230 V -> Aufnahme EGO-Schnellverschluss passend für e-class 18, FBH 18, FBR 18, FBM 18 Stationen
5. Bauseitige Schnittstelle:
- Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung

Intelligenter autonomer elektrothermischer Regelantrieb 230 V für den automatischen und bedarfsgerechten
hydraulischen Abgleich der Heiz- bzw. Kühlkreise eines Anschlussverteilers in Flächenheizungs- bzw. -kühlsystemen.
- Aufnahme EGO-Schnellverschluss
- für Heiz- und Kühlsysteme
- stromlos geschlossen
- mit Klapphebel zum entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils
- mit integrierter Vorlauftemperaturbegrenzung 60°C
- zur Montage an Heizkreisverteiler e-class 18 mit EGO-Schnellverschluss
- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus mit Außendurchmessern von 12 bis 20 mm
- Hinweis, für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen
Arbeitsweise:
- erfasst die Vor- und Rücklauftemperatur eines Heizkreises
- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel und abhängig vom Nutzerverhalten und der Systemumgebung
- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen

Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich.

strawa EGO-Regelantrieb 230 V

1. Beschreibung:
Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen. Stromlos geschlossen
und mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung.
Zur Montage an Heizkreisverteilern mit Thermostatventileinsätzen mit Schnellverschluss.
Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm.
Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar.
Alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein.
2. Arbeitsweise:
- erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung
- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen
3. Technische Daten:
- Ausführung Stromlos geschlossen
- Ventilanschluss Schnellverschluss
- Spannung 230 V AC, 50 Hz
- Einschaltstrom 130 mA für max. 200 ms
- Dauerbetriebsleistung 1,7 W
- Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)
- Schließ- und Öffnungszeit ca. 3 min
- Stellweg >= 3,5 mm
- Stellkraft 110 N
- Schließmaß Ego 10,8 mm
- Schließmaß Ventil 11,8 mm
- Medientemperatur 10 bis 60 °C (in der Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Lagertemperatur -25 bis 60 °C
- Umgebungstemperatur 0 bis 50 °C
- Luftfeuchte 10 bis 100 % nicht kondensierend
- Schutzart / Schutzklasse IP 54 / II
- Einbaulage Beliebig in jeder Position
- Gehäuse / Gehäusefarbe Polyamid / grau-blau
- Anschlussleitung Flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm2
- Sensorleitung Vorlauf Flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm2 fest verdrahtet
- Sensorleitung Rücklauf Flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm2 fest verdrahtet
- Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm
4. Anschlüsse:
EGO-Regelantrieb 230 V -> Aufnahme EGO-Schnellverschluss passend für e-class 18, FBH 18, FBR 18, FBM 18 Stationen
5. Bauseitige Schnittstelle:
- Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung

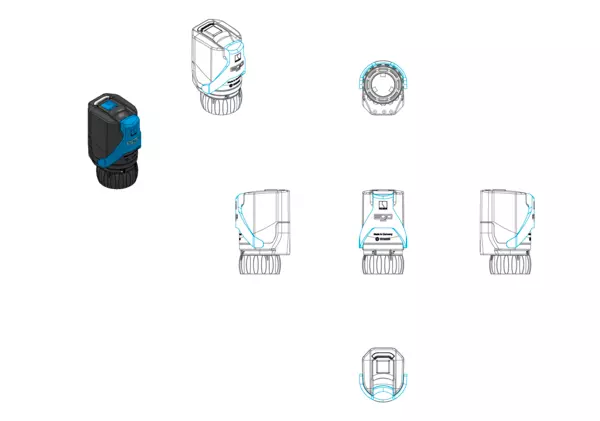

Abmessung (Breite x Höhe x Tiefe): 47 x 80 x 53 mm
Gewicht: 0,17 kg
EAN: 4061323076659
Warennummer: 90321020
Artikelnummer: 2110210001
Warengruppe: 211
URL: https://www.strawa.com/produkt/2110210001

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04) 070 Gebäudeautomation

strawa EGO-Regelantrieb
230 V
BxHxT: 47 x 80 x 53 mm
für automatischen hydraulischen Abgleich
des Heiz- bzw. Kühlkreises, Aufnahme mit
Schnellverschluss für e-class 18

EAN: 4061323076659
Artikelnummer: 2110210001
Warengruppe: 211
Warennummer: 90321020

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323076659

Listenpreis60,80 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer90321020

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)47

Höhe (mm)80

Tiefe (mm)53

Gewicht (kg)0,17

Verpackungsabmessungen

Breite (mm)100

Höhe (mm)52

Tiefe (mm)100

Gewicht (kg)0,2

Merkmale

Klassifizierung ETIM 9

Ausführung mit Wachs gefüllt

Anschluss an Ventil markengebunden

Netzspannung 230 V AC

Steuersignal Zweipunkt

Funktion spannungslos geschlossen (NC)

Automatische Huberkennung Nein

Vor Überspannung geschützt Ja

Hilfskontakte Nein

Mit Endkontakten Nein

First open Ja

Mit Standanzeiger Nein

Geeignet für Handbedienung Ja

Kabellänge 1 m

Mit Ventiladapter Nein

Laufzeit 180 s

Hublänge 3,5 mm

Selbsteinstellbare Schlaglänge Nein

Farbe grau

Umgebungstemperatur 0 - 50 °C

Nennleistung 1,75 VA

Max. elektrische Leistungsaufnahme -

Schutzart (IP) IP54

Länge 53 mm

Breite 47 mm

Höhe 80 mm

Durchmesser -
