strawa strawi 125
Winkelanschluss-Set

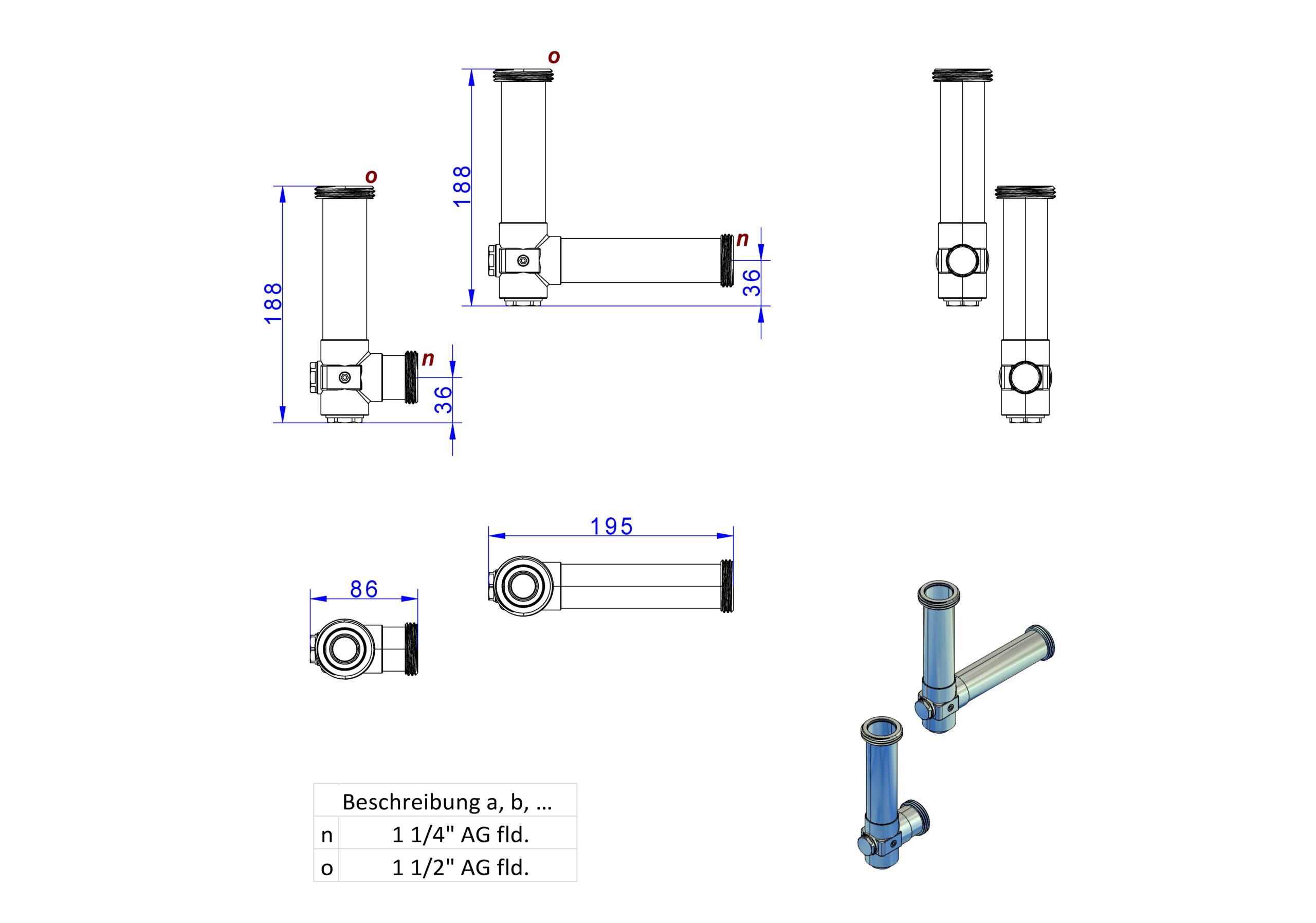

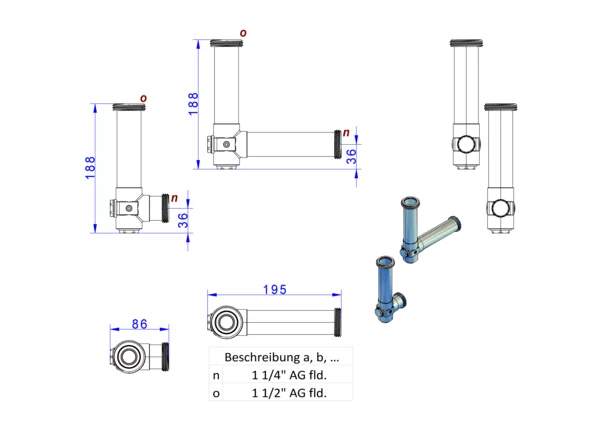

strawa strawi 125 Winkelanschluss-Set BxHxT: 195 x 188 x 42 mm für vertikalen Primäranschluss von strawi 125-25 bzw. 125-40 Kesselverteiler

Artikelnummer: 7230010

Listenpreis: 149,10 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

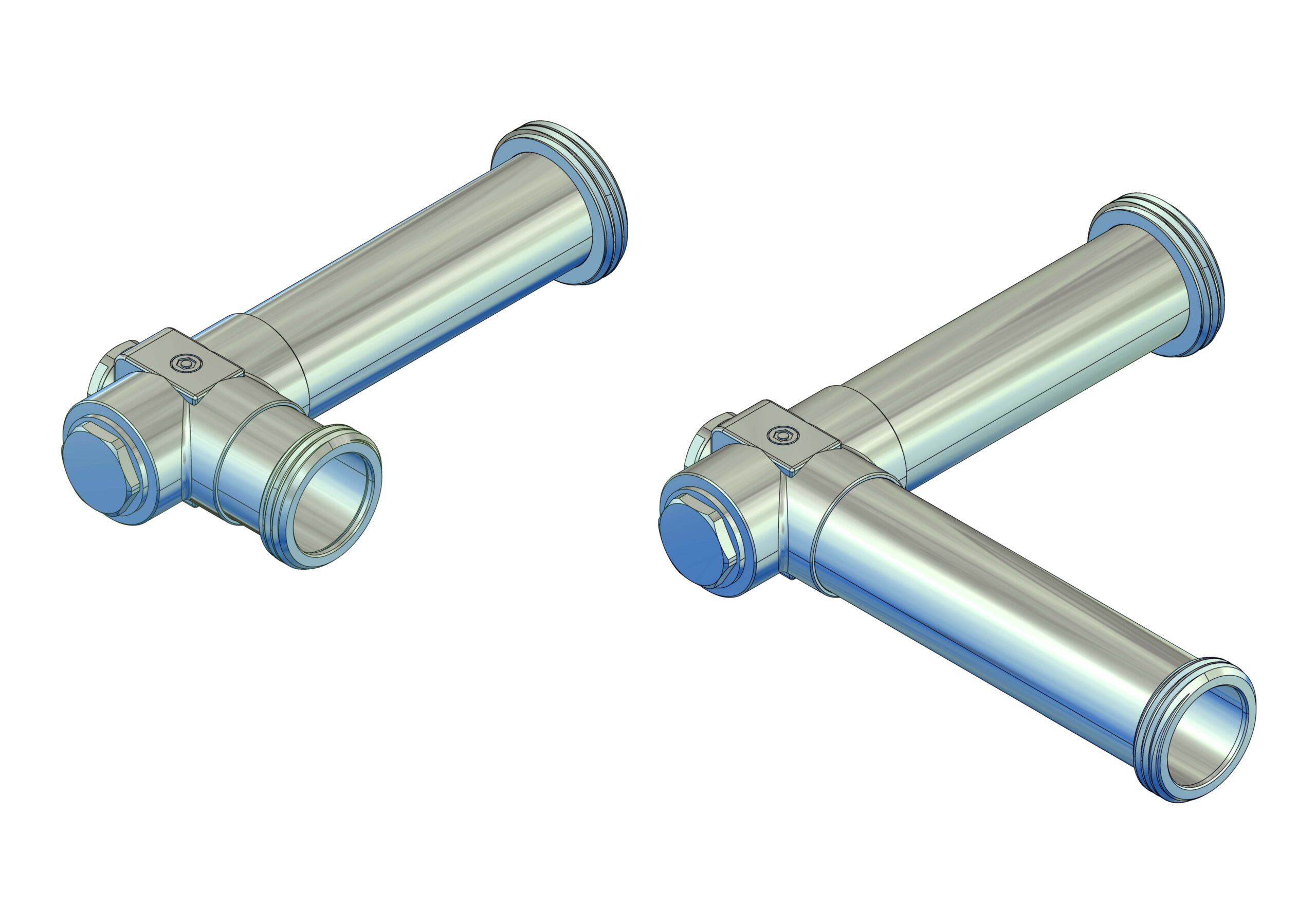

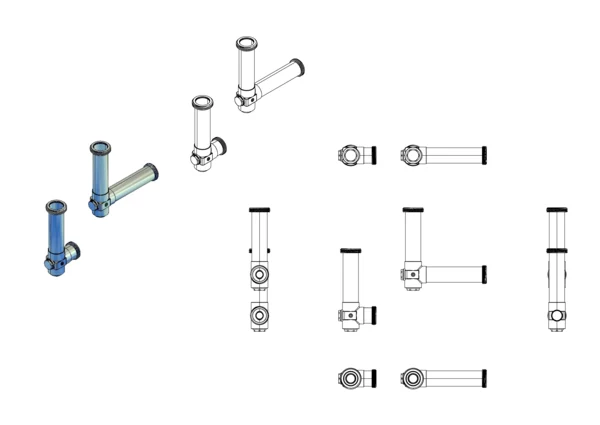

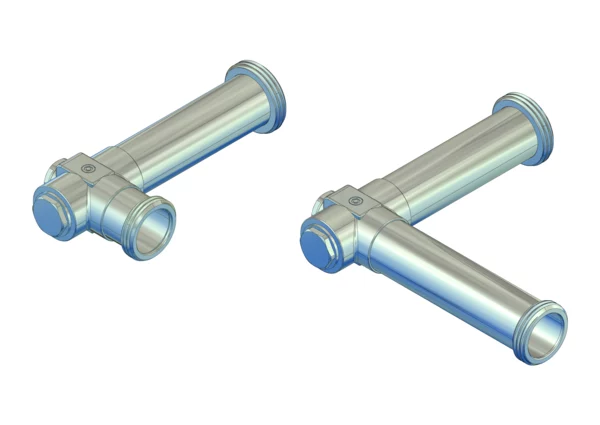

strawa strawi 125 Winkelanschluss-Set

1. Beschreibung:
Winkelanschluss-Set für die Montage an strawi 125-25 oder 125-40 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h -> Leistung 60 kW bei delta T = 20 K
- Schenkellänge 152 mm
- Schenkellänge 58 mm (kurzer Winkel) und 167 mm (langer Winkel)
3. Bauteile:
- Edelstahl 90° Winkel 1.4301 kurz und lang für Primär-Anschluss nach oben oder nach unten
- zusätzliche Anschlüsse 1/2'' und 3/4'' für bauseitige Einbauten
- ohne Dämmung
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf

Das Winkelanschluss-Set ermöglicht einen Übergang vom strawi 125-25 bzw. 125-40 Kesselverteiler nach unten oder oben

Für den modularen Aufbau von strawi 125-25 und 125-40 Kesselverteilern

strawa strawi 125 Winkelanschluss-Set

1. Beschreibung:
Winkelanschluss-Set für die Montage an strawi 125-25 oder 125-40 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h -> Leistung 60 kW bei delta T = 20 K
- Schenkellänge 152 mm
- Schenkellänge 58 mm (kurzer Winkel) und 167 mm (langer Winkel)
3. Bauteile:
- Edelstahl 90° Winkel 1.4301 kurz und lang für Primär-Anschluss nach oben oder nach unten
- zusätzliche Anschlüsse 1/2'' und 3/4'' für bauseitige Einbauten
- ohne Dämmung
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf

Abmessung (Breite x Höhe x Tiefe): 195 x 188 x 42 mm
Gewicht: 1,398 kg
EAN: 4061323145287
Warennummer: 73072910
Artikelnummer: 7230010
Warengruppe: 72
URL: https://www.strawa.com/produkt/7230010

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawi 125
Winkelanschluss-Set
BxHxT: 195 x 188 x 42 mm
für vertikalen Primäranschluss von
strawi 125-25 bzw. 125-40
Kesselverteiler

EAN: 4061323145287
Artikelnummer: 7230010
Warengruppe: 72
Warennummer: 73072910

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323145287

Listenpreis149,10 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer73072910

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)195

Höhe (mm)188

Tiefe (mm)42

Gewicht (kg)1,182

Verpackungsabmessungen

Breite (mm)145

Höhe (mm)110

Tiefe (mm)570

Gewicht (kg)1,449

Merkmale

Klassifizierung ETIM 9

Werkstoff des Anschlusses 1 rostfreier Stahl

Werkstoffgüte Anschluss 1 Edelstahl 304 (1.4301)

Oberflächenschutz Anschluss 1 unbehandelt

Oberflächenbehandlung Anschluss 1 unbehandelt

Werkstoff des Anschlusses 2 rostfreier Stahl

Werkstoffgüte Anschluss 2 Edelstahl 304 (1.4301)

Oberflächenschutz Anschluss 2 unbehandelt

Oberflächenbehandlung Anschluss 2 unbehandelt

Form Winkel

Ausführung 2-teilig

Winkel des Bogens 90 °

Radius des Bogens -

Reduzierend Nein

Exzentrisch Nein

Systemgebunden Ja

Nenndurchmesser Anschluss 1 1 1/2 Zoll (40)

Rohraußendurchmesser Anschluss 1 -

Wanddicke Anschluss 1 -

Wandstärke Verbindungsrohr, Anschluss 1 -

Anschluss 1 Außengewinde (metrisch)

Konturcode Verbindung 1 -

Nenndurchmesser Anschluss 2 1 1/2 Zoll (40)

Rohraußendurchmesser Anschluss 2 -

Wanddicke Anschluss 2 -

Wandstärke Verbindungsrohr, Anschluss 2 -

Anschluss 2 Außengewinde (metrisch)

Konturcode Verbindung 2 -

Hauptfarbe Fitting sonstige

Norm Flansch -

Druckstufe Flansch -

Material Dichtung -

Mit Stoßnocken Nein

Zeta-Wert -

Zugfest -

Länge -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Schlüsselweite -

Schlüsselweite Überwurfmutter -

Mediumtemperatur (Dauerbetrieb) -10 - 100 °C

Max. Arbeitsdruck bei 20 °C -

Max. Betriebsdruck bei max. Mediumtemperatur 6 bar

Mit thermischer Isolierung Nein

Ringsteifigkeitsklasse -

Standard Dimension Ratio (SDR) -

Mit Dichtungsmaterial Ja

Verschlossen Nein

Mit Verbindungsanzeige -

Mit Entleerungsventil Nein

Mit Entlüfter Nein

FM-Prüfung Nein

LPCB-Prüfung Nein

Anzugsdrehmoment -

ULC-Qualitätskennzeichen Nein

UL-Prüfung Nein

DIN-CERTCO-Zertifikat Nein

VdS-geprüft Nein

Mit TÜV-Zulassung Nein

DVGW-Siegel für Gas -

DVGW-Siegel für Wasser -

Zertifiziert nach NF 545 -

KIWA-Prüfsiegel Nein

Gastec QA Prüfung Nein

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein
