strawa HK-Anschlussverteiler e-class 55 mit SFE, mit 1“KH 12 Hkr.
strawa HK-Anschlussverteiler e-class 55 mit SFE, mit 1''KH 12 Hkr.,BxHxT: 760 x 320 x 67 mm, 1" Kugelhahn, integr. Regulierv. im VL u RL, Spül-, Füll- und Entleerv. u Entlüftungsv. im VL + RL, Doppelw.halter 200mm m Schrauben u Dübeln
Artikelnummer: 51-305512
Warengruppe: 51
Listenpreis: 519,10 €
strawa HK-Anschlussverteiler e-class 55 mit SFE, mit 1“KH 12 Hkr.
manueller hydraulischer Abgleich
/produktgruppe/manueller-hydraulischer-abgleich-2
51-305512
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext

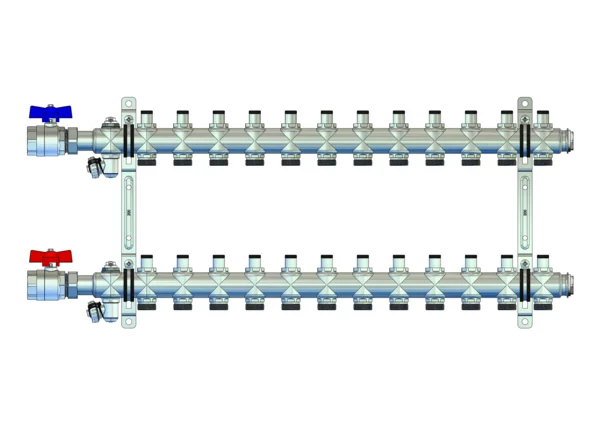

strawa HK-Anschlussverteiler e-class 55 mit SFE, mit 1“KH 12 Hkr.
strawa HK-Anschlussverteiler e-class 55 mit SFE, mit 1''KH 12 Hkr.- Beschreibung
Der Anschlussverteiler für den Heizkörperanschluss gewährleistet einen effizienten hydraulischen Abgleich der Heizkreise durch manuell integrierte Regulierventile im Vor- und Rücklaufbalken. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers. - Bestandteile
- Edelstahlverteiler:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 25 (1" IG)
- Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
- Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Edelstahlverteiler:
- Technische Daten
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 °C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 1,75 m³/h
- Anschlüsse
- Primäranschluss:
- 1" IG
- Anschluss wahlweise von links oder rechts
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Primäranschluss:
12 Heizkreise

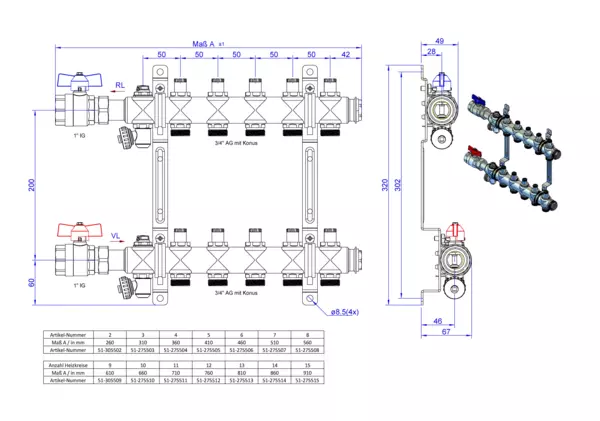

Artikelabmessung: B x H x T: 760 x 320 x 67 mm
Artikelgewicht: 5,632 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa HK-Anschlussverteiler e-class 55 mit SFE, mit 1''KH 12 Hkr.
Der Anschlussverteiler für den Heizkörperanschluss gewährleistet einen effizienten hydraulischen Abgleich der Heizkreise durch manuell integrierte Regulierventile im Vor- und Rücklaufbalken. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers.
12 Heizkreise
Artikelabmessung: B x H x T: 760 x 320 x 67 mm
Artikelgewicht: 5,632 kg
GTIN: 4061323024025
Warennummer: 84818059
Werksartikelnummer: 51-305512
Warengruppe: Verteiler Fußbodenheizung und Heizkörper
URL: https://www.strawa.com/produkt/51-305512
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa HK-Anschlussverteiler
e-class 55 mit SFE, mit 1''KH 12 Hkr.
- Kugelhahn-Set, integrierte Regulierventile im Vor- und Rücklaufbalken, Spül-, Füll- und Entleerventil und Entlüftungsventil im Vor- und Rücklaufbalken, Doppelwandhalter 200mm mit Schrauben und Dübeln
12 Heizkreise
Abmessung B x H x T:
760 x 320 x 67 mm
Artikelgewicht: 5,632 kg
Werksartikelnummer: 51-305512
Warennummer: 84818059
Warengruppe: Verteiler Fußbodenheizung und Heizkörper
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323024025
Listenpreis519,10 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818059
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)760
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)5,632
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)780
Gewicht (kg)5,992
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser nein
Geeignet für Heizungswasser ja
Geeignet für Kühlwasser ja
Geeignet für Pressluft nein
Geeignet für Glykol ja
Geeignet für Ethanol nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 1 Zoll (25)
Form Endstück mit geraden Abzweigen
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 1 Zoll (25)
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 12
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Systemgebunden nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Mit Entlüftung ja
Mit Wandbefestigungsbügel ja
Mit Befestigungsmaterial nein
Mit Füßen nein
Mit verstellbaren Bodenstützen nein
Mit Isolierung nein
Breite 760 mm
Höhe 320 mm
Tiefe 67 mm
Venturidüse ohne
Typenzulassung nach BBR/EKS nein
