Produktbild

strawa Erweiterungskreis
e-class 55 2 Hkr.

strawa Erweiterungskreis e-class 55 2 Hkr. BxHxT: 130 x 320 x 67 mm für HK-Anschlussverteiler e-class 55

Artikelnummer: 51-005592

Listenpreis: 92,70 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

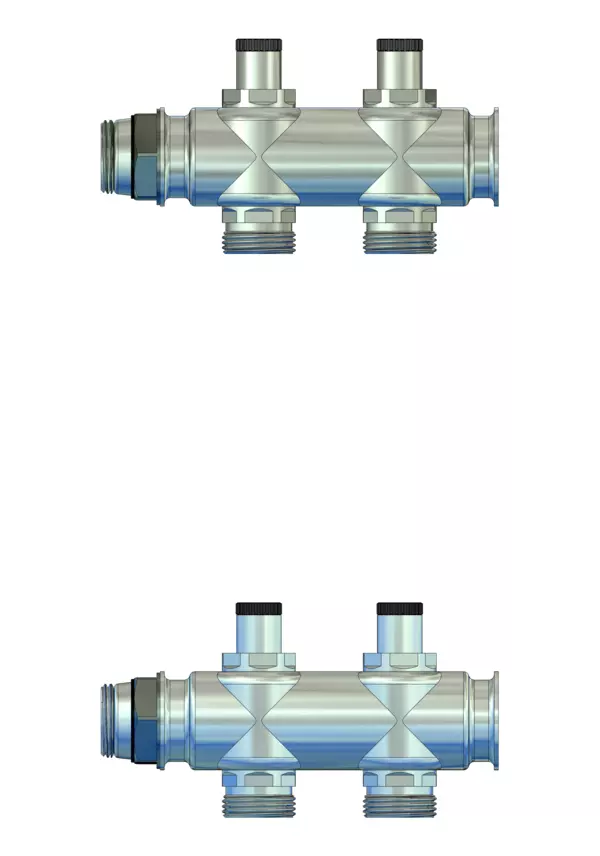

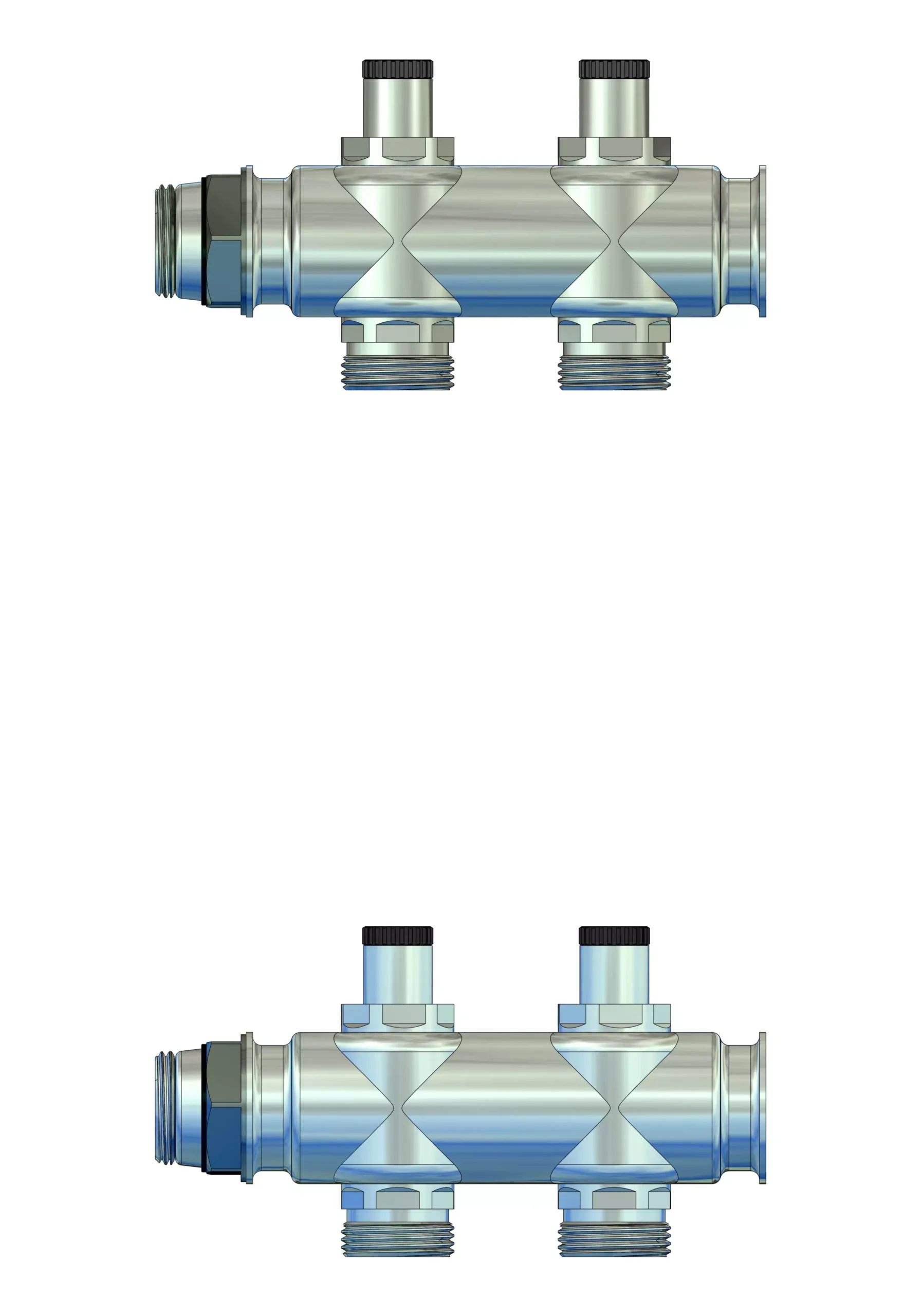

strawa Erweiterungskreis e-class 55 2 Hkr.

Erweiterungskreis für Anschlussverteiler e-class 55
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Der Erweiterungskreis dient zur nachträglichen Aufstockung der Heizkreise am FBH-Anschlussverteiler e-class 55.
Der Erweiterungskreis kann am Ende des Verteilers montiert werden.

strawa Erweiterungskreis e-class 55 2 Hkr.

Erweiterungskreis für Anschlussverteiler e-class 55
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

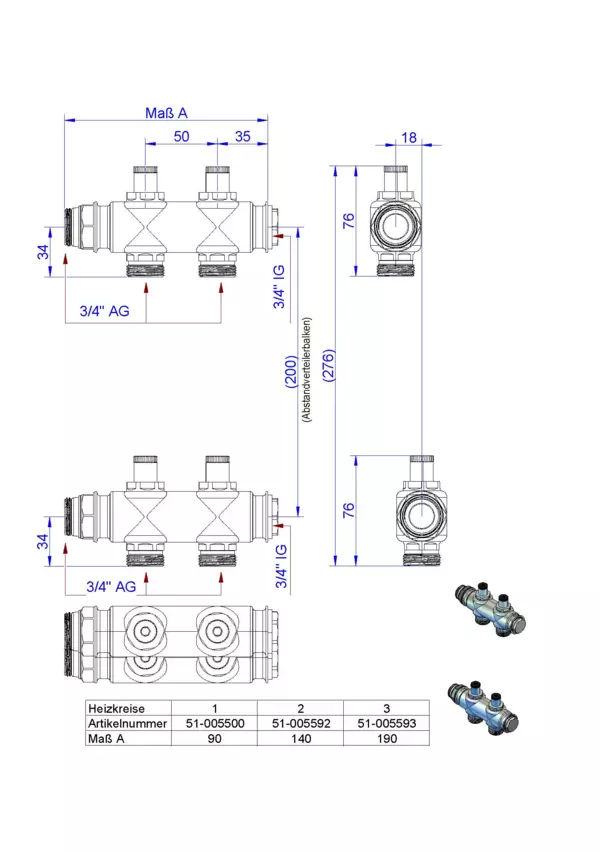

Abmessung (Breite x Höhe x Tiefe): 130 x 320 x 67 mm
Gewicht: 0,93 kg
EAN: 4061323074631
Warennummer: 84818039
Artikelnummer: 51-005592
Warengruppe: 51
URL: https://www.strawa.com/produkt/51-005592

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

strawa Erweiterungskreis
e-class 55 2 Hkr.
BxHxT: 130 x 320 x 67 mm
für HK-Anschlussverteiler e-class 55

EAN: 4061323074631
Artikelnummer: 51-005592
Warengruppe: 51
Warennummer: 84818039

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323074631

Listenpreis92,70 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818039

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)130

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)0,932

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)380

Gewicht (kg)1,107

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Einbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 3/4 Zoll (20)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 Außengewinde (metrisch)

Nenndurchmesser Anschluss 2 3/4 Zoll (20)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 Außengewinde (metrisch)

Anzahl der Abzweige 2

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 3/4 Zoll (20)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen Eurokonus nach EN 16313

Abstand zwischen den Abzweigungen 50 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 80 °C

Zeta-Wert -

Systemgebunden Nein

Mit Füll- und Entleerungshahn Nein

Mit Absperrventil Nein

Mit Entlüftung Ja

Mit Wandbefestigungsbügel Ja

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit verstellbaren Bodenstützen Nein

Mit Isolierung Nein

Breite 130 mm

Höhe 320 mm

Tiefe 67 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein
