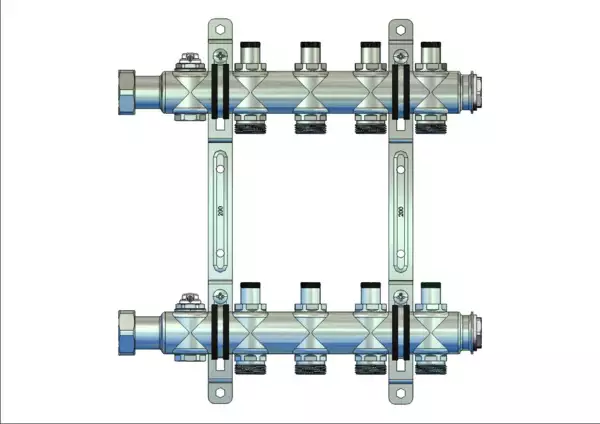

strawa HK-Anschlussverteiler e-class 55 ohne SFE 4 Hkr.
strawa HK-Anschlussverteiler e-class 55 ohne SFE 4 Hkr.,BxHxT: 295 x 320 x 67 mm, integr. Regulierventil im VL und RL, Entlüftungsventil im VL und RL, Doppelwandhalter 200 mm mit Schrauben u. Dübeln
Artikelnummer: 51-005504
Warengruppe: 51
Listenpreis: 189,40 €
strawa HK-Anschlussverteiler e-class 55 ohne SFE 4 Hkr.
manueller hydraulischer Abgleich
/produktgruppe/manueller-hydraulischer-abgleich-2
51-005504
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa HK-Anschlussverteiler e-class 55 ohne SFE 4 Hkr.
strawa HK-Anschlussverteiler e-class 55 ohne SFE 4 Hkr.- Beschreibung

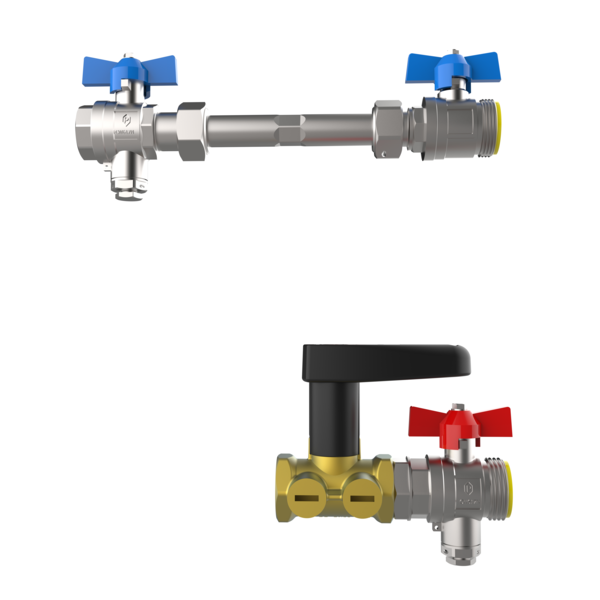

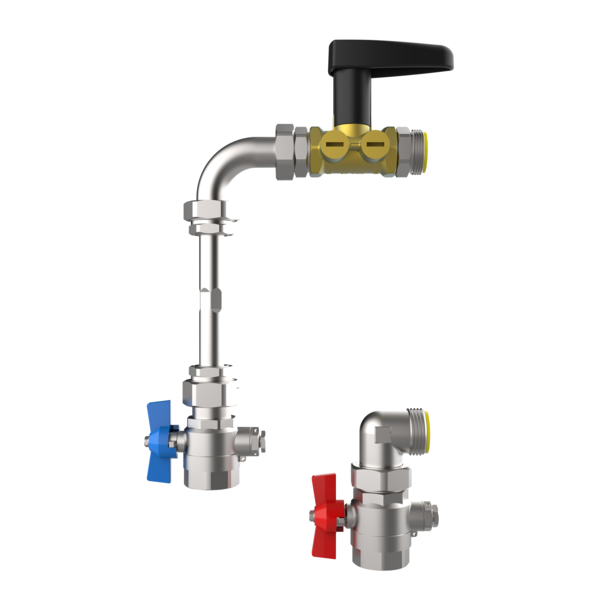

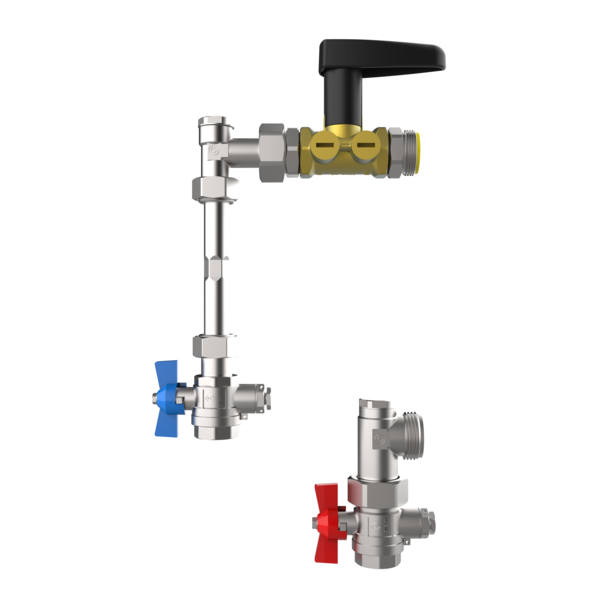

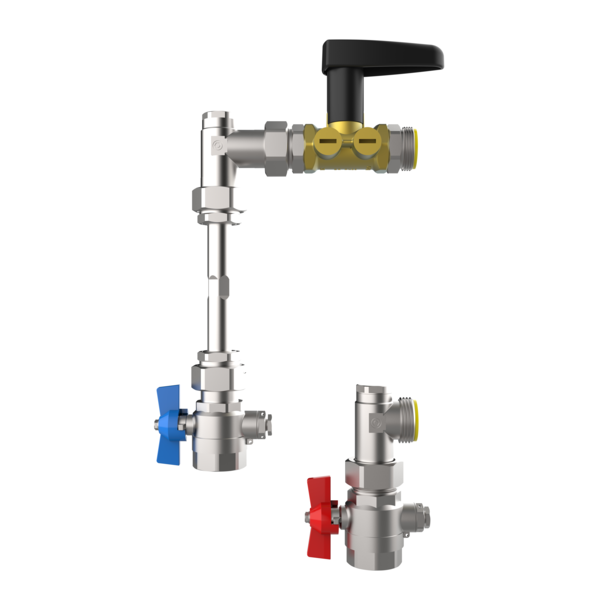

Der Anschlussverteiler für den Heizkörperanschluss gewährleistet einen effizienten hydraulischen Abgleich der Heizkreise durch manuell integrierte Regulierventile im Vor- und Rücklaufbalken. Die Anschlussgarnitur am Primäranschluss ist separat erhältlich, wodurch die Möglichkeit besteht, verschiedene Anschlussgarnituren mit oder ohne Wärmezählerverrohrung auszuwählen. - Bestandteile
- Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken

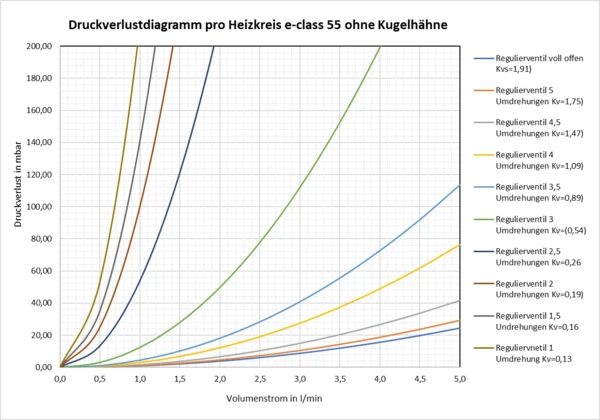

- Vorlauf- und Rücklaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
- Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Edelstahlverteiler:
- Technische Daten
- max. Wärmeleistung: 50 kW bei delta T 20 K
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 80 °C
- max. Betriebsdruck 6 bar
- Kvs-Wert pro Heizkreis: 2,04 m³/h
- Anschlüsse
- Primäranschluss:
- 1" Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit Eurokonus, passend für Klemmverschraubungen
- Primäranschluss:
4 Heizkreise

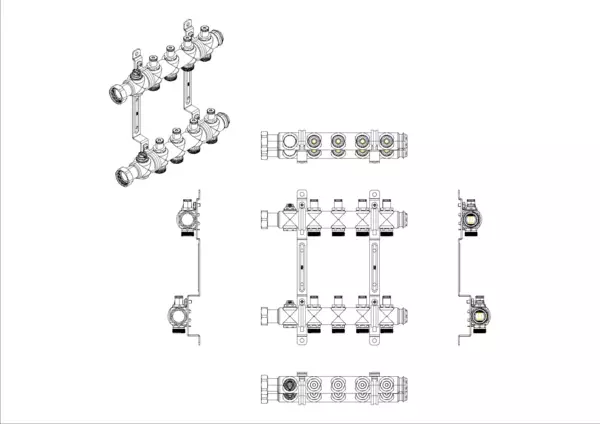

Artikelabmessung: B x H x T: 295 x 320 x 67 mm
Artikelgewicht: 2,065 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa HK-Anschlussverteiler e-class 55 ohne SFE 4 Hkr.
Der Anschlussverteiler für den Heizkörperanschluss gewährleistet einen effizienten hydraulischen Abgleich der Heizkreise durch manuell integrierte Regulierventile im Vor- und Rücklaufbalken. Die Anschlussgarnitur am Primäranschluss ist separat erhältlich, wodurch die Möglichkeit besteht, verschiedene Anschlussgarnituren mit oder ohne Wärmezählerverrohrung auszuwählen.
4 Heizkreise
Artikelabmessung: B x H x T: 295 x 320 x 67 mm
Artikelgewicht: 2,065 kg
GTIN: 4061323017713
Warennummer: 84818059
Werksartikelnummer: 51-005504
Warengruppe: Verteiler Fußbodenheizung und Heizkörper
URL: https://www.strawa.com/produkt/51-005504
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa HK-Anschlussverteiler
e-class 55 ohne SFE 4 Hkr.
integrierte Regulierventile im Vor- und Rücklaufbalken, Entlüftungsventil im Vor- und Rücklaufbalken, Doppelwandhalter 200 mm mit Schrauben und Dübeln
4 Heizkreise
Abmessung B x H x T:
295 x 320 x 67 mm
Artikelgewicht: 2,065 kg
Werksartikelnummer: 51-005504
Warennummer: 84818059
Warengruppe: Verteiler Fußbodenheizung und Heizkörper
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323017713
Listenpreis189,40 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818059
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)295
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)2,065
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)380
Gewicht (kg)2,24
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser nein
Geeignet für Heizungswasser ja
Geeignet für Kühlwasser ja
Geeignet für Pressluft nein
Geeignet für Glykol ja
Geeignet für Ethanol nein
Montageart Einbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 1 Zoll (25)
Form Endstück mit geraden Abzweigen
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 1 Zoll (25)
Anschluss 2 sonstige
Anzahl der Abzweige 4
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Systemgebunden nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil nein
Mit Entlüftung ja
Mit Wandbefestigungsbügel ja
Mit Befestigungsmaterial nein
Mit Füßen nein
Mit verstellbaren Bodenstützen nein
Mit Isolierung nein
Breite 295 mm
Höhe 320 mm
Tiefe 67 mm
Venturidüse ohne
Typenzulassung nach BBR/EKS nein
