strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-AP-18 6 Hkr.
strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-AP-18 6 Hkr.,BxHxT: 731 x 1182 x 140 mm, 4-Leitersystem mit TW-Erwärmung max. 17 l/min, AG mit WMZ, Verteiler DFA min/max + THV f. EGO, kupfergel. PWT, AP-Schrank in RAL 9016
Artikelnummer: 3701040406
Warengruppe: 370
Listenpreis: 2.119,10 €
strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-AP-18 6 Hkr.
Warmwasser + Flächenheizung im 4 Leitersystem
/produktgruppe/warmwasser-flaechenheizung-im-4-leitersystem
3701040406
Beschreibung
Artikeldaten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext

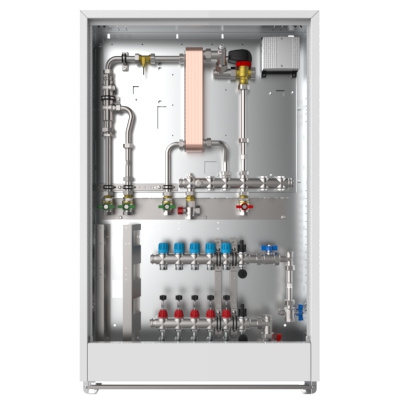

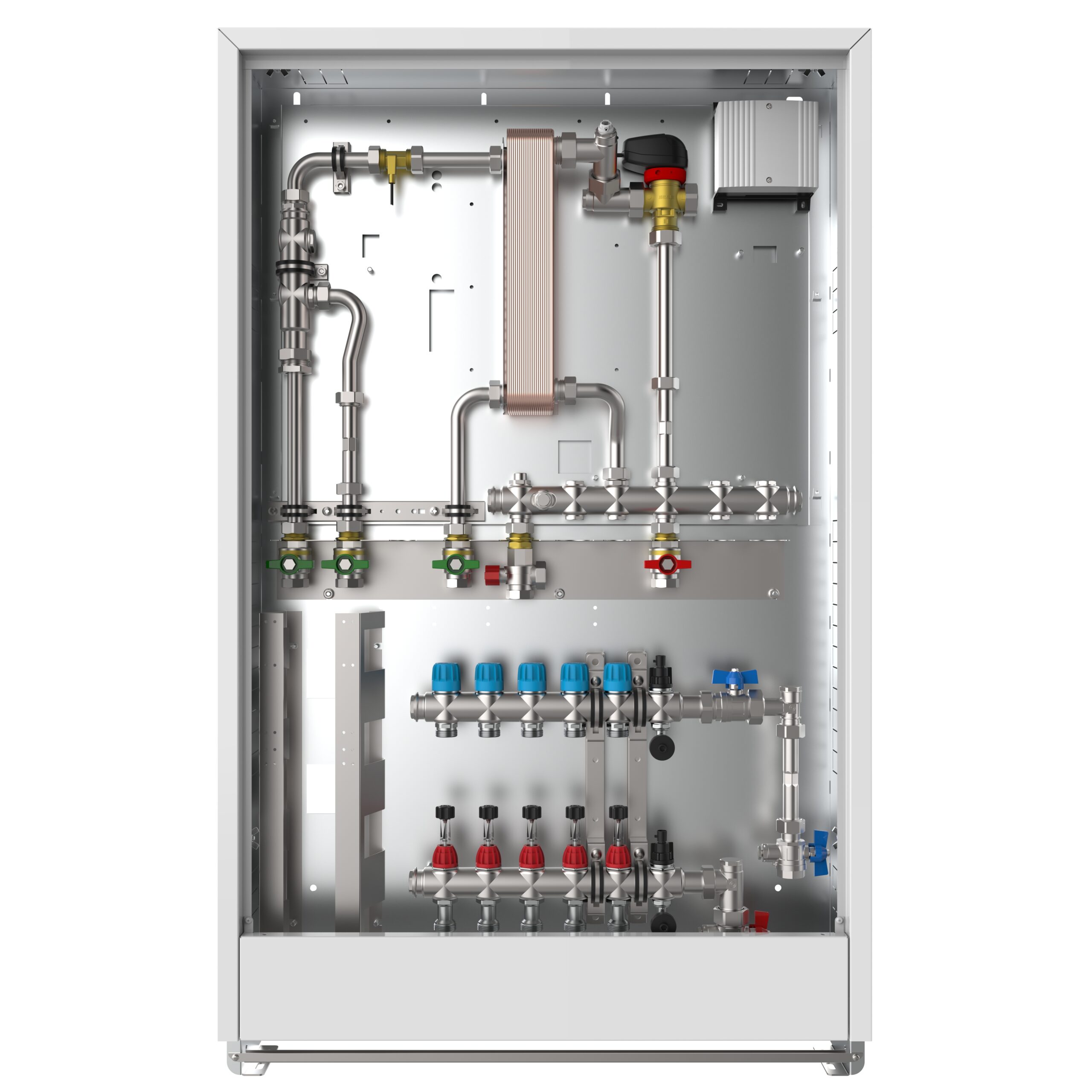

strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-AP-18 6 Hkr.
strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-AP-18 6 Hkr.- Beschreibung
Die Wohnungsstation Friwara smart WS-4L dient der Warmwasserversorgung und der Wärme- bzw. Kühlwasserversorgung von Flächenheizung bzw. -kühlung über ein 4-Leitersystem. Das bedeutet, das Warmwasserbereitung und Flächenheizung bzw. -kühlung durch zwei Leitungssysteme voneinander getrennt sind und sich somit auch nicht hydraulisch beeinflussen.
Funktionsweise:- Trinkwasserversorgung:
Die Friwara smart Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen. Optional kann die Station mit einem Zirkulationsmodul ausgestattet werden. - Flächenheizungs- bzw. kühlwasserversorgung über Niedertemperatur-Strang:
Über einen zusätzlichen Primär-Heizungs- bzw. Kühlkreisanschluss in der Friwara Wohnungsstation wird der Heiz- bzw. Kühlkreisverteiler mit Heizwasser bzw. Kühlwasser versorgt. Der benötigte Volumenstrom der Flächenheizung- bzw. -kühlung wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist keine Pumpe verbaut.
Der montierte Heizkreisverteiler kann im Vorlaufbalken über die Durchflussanzeiger abgesperrt werden. Im Rücklaufbalken können für den automatisch adaptiven hydraulischen Abgleich auf die Thermostatventileinsätze EGO-Regelantriebe mit Schnellverschluss montiert werden. Optional können die Klemmleiste und die EGO-Regelantriebe montiert und vorverdrahtet werden.
- Trinkwasserversorgung:
- Vorteile
- Warmwassertemperatur von 45 bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische Friwara-smart-Regelung
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGWs
- geringe Einbautiefe
- für die Warmwasserbereitung ist kein hydraulischer Abgleich notwendig
- kein externes Temperaturvorhalteset nötig
- individuelle Einstellung der Warmwassertemperatur
- Bestandteile

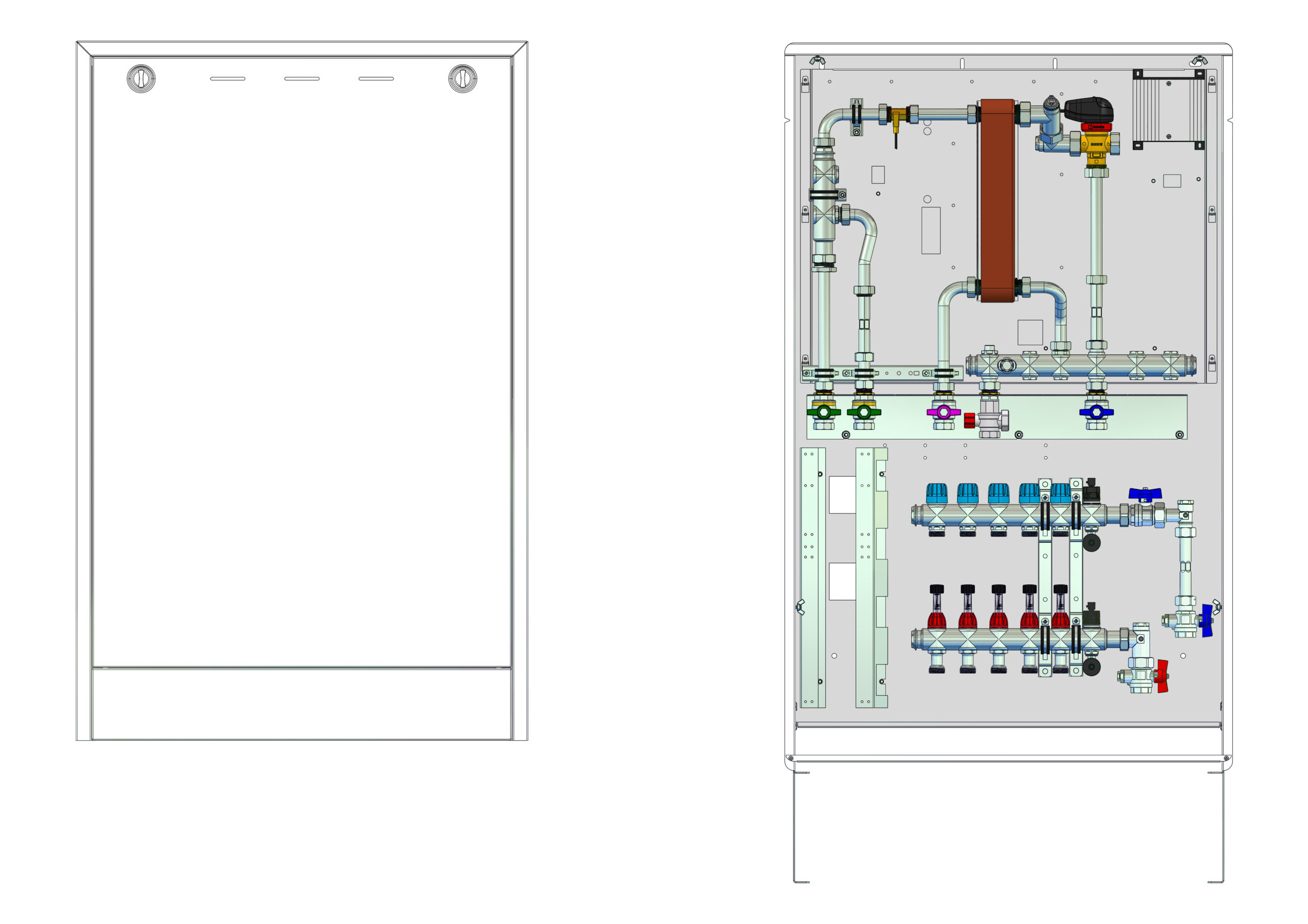

- Schrank
- Aufputzausführung (AP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße:
AP-Schrank 7-11 Heizkreise: B x H x T: 881 x 1180 x 140 mm - Anschlussleiste
Anschlussleiste 5-fach:- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Trinkwasser warm
- Primär Vorlauf
- Primär Rücklauf
- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Zirkulation
- Trinkwasser warm
- Primär Vorlauf
- Primär Rücklauf
- alle Kugelhähne DN 20
- der Primär-Vorlauf-Kugelhahn ist zusätzlich mit einem Schmutzfänger ausgerüstet
- alle Anschlüsse 3/4“ IG für Heizung und Trinkwasser
- Frischwassermodul
Heizungsseite:- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu) oder optional edelstahlgelötet (VA)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück 3/4“ AG flachdichtend (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
- Plattenwärmeübertrager für Trinkwasserleistungen
- Impulsgeber
- Wasserzählerpassstück 3/4“ AG flachdichtend (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
- Heiz- bzw. Kühlkreisverteiler:
- FBH-Anschlussverteiler e-class 18 mit Durchflussanzeiger min./max. und THV-Einsatz für EGO-Schnellverschluss
- Spül-, Füll-, Entleer- und Entlüftungsventil im Vor- und Rücklaufbalken
- Anschlussgarnitur am Heiz- bzw. Kühlkreisverteiler:
- Wärmezählerpassstück 3/4“ AG flachdichtend (Länge 110 mm)
- Kugelhähne im Vor- und Rücklauf mit Fühlereinbaustück direktfühlend Ø 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline)
- Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager LS1
- kupfer- oder edelstahlgelöteter Plattenwärmeübertrager Conbraze LS2
- Zirkulationsmodul mit Zirkulationspumpe und Zeitschaltuhr
- Dämmung von Plattenwärmeübertrager und Rohrleitung
- Schrank
- Technische Daten
- Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜs gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
Optional LS2 bis 70 kW (Friwara smart WS25-4L)- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
- Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
Optional LS2 bis 70 kW (Friwara smart WS25-4L)- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
- Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-4L)- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min
- Versorgungsleistung: 70 kW
- Versorgungstemperatur VL/RL: 65/19 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 25 l/min
- Trinkwasserleistung:
- Leistungsstufe 1 (LS1) bis 47 kW (Friwara smart WS17-4L)
- Leistungsstufe 2 (LS2) bis 70 kW (Friwara smart WS25-4L)
- Primärseite
6 Heizkreise

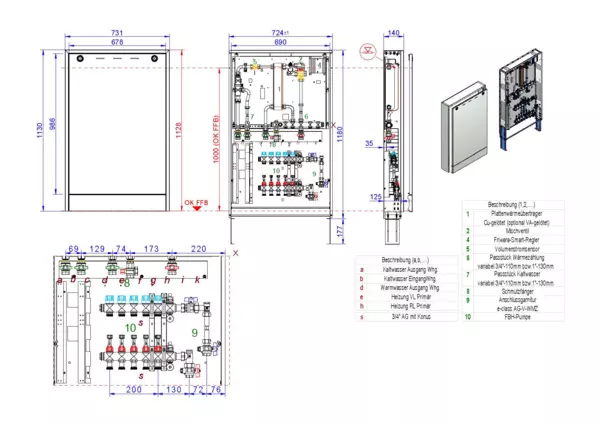

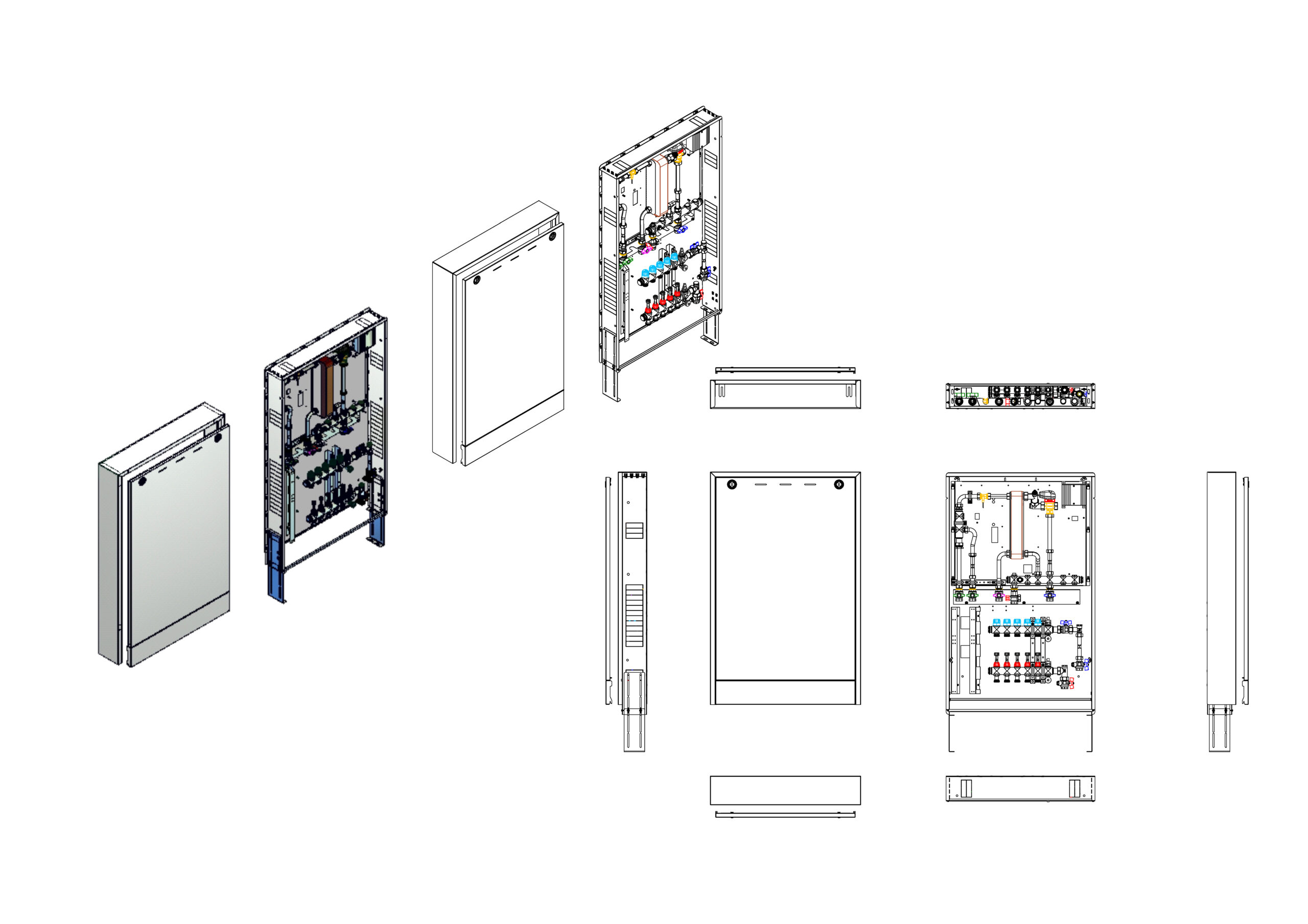

Artikelabmessung: B x H x T: 731 x 1182 x 140 mm
Artikelgewicht: 4,054 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa Frischwasser-Wohnungsstation Friwara smart WS17-4L-CU-AP-18 6 Hkr.
Die Wohnungsstation Friwara smart WS-4L dient der Warmwasserversorgung und der Wärme- bzw. Kühlwasserversorgung von Flächenheizung bzw. -kühlung über ein 4-Leitersystem. Das bedeutet, das Warmwasserbereitung und Flächenheizung bzw. -kühlung durch zwei Leitungssysteme voneinander getrennt sind und sich somit auch nicht hydraulisch beeinflussen.
Funktionsweise:
- Trinkwasserversorgung:
Die Friwara smart Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen. Optional kann die Station mit einem Zirkulationsmodul ausgestattet werden. - Flächenheizungs- bzw. kühlwasserversorgung über Niedertemperatur-Strang:
Über einen zusätzlichen Primär-Heizungs- bzw. Kühlkreisanschluss in der Friwara Wohnungsstation wird der Heiz- bzw. Kühlkreisverteiler mit Heizwasser bzw. Kühlwasser versorgt. Der benötigte Volumenstrom der Flächenheizung- bzw. -kühlung wird über die im primärseitigen Versorgerkreis verbaute Pumpe realisiert, in der Station ist keine Pumpe verbaut.
Der montierte Heizkreisverteiler kann im Vorlaufbalken über die Durchflussanzeiger abgesperrt werden. Im Rücklaufbalken können für den automatisch adaptiven hydraulischen Abgleich auf die Thermostatventileinsätze EGO-Regelantriebe mit Schnellverschluss montiert werden. Optional können die Klemmleiste und die EGO-Regelantriebe montiert und vorverdrahtet werden.
- Trinkwasserversorgung:
6 Heizkreise
Artikelabmessung: B x H x T: 731 x 1182 x 140 mm
Artikelgewicht: 4,054 kg
GTIN: 4061323138944
Warennummer: 84191900
Werksartikelnummer: 3701040406
Warengruppe: Dezentrale Frischwasserstationen WS-4L
URL: https://www.strawa.com/produkt/3701040406
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 412 Wasseranlagen
Leistungsbereich STLB-Bau (2021-04): 040 Wärmeversorgungsanlagen - Betriebseinrichtungen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Frischwasser-Wohnungsstation
Friwara smart WS17-4L-CU-AP-18 6 Hkr.
- eitersystem mit Trinkwassererwärmung max. 17 l/min, Anschlussgarnitur mit Wärmezählerverrohrung, Verteiler Durchflussanzeiger min/max + Thermostatventileinsatz für EGO, kupfergelötet Plattenwärmetauscher, Aufputz-Schrank in RAL 9016
6 Heizkreise
Abmessung B x H x T:
731 x 1182 x 140 mm
Artikelgewicht: 4,054 kg
Werksartikelnummer: 3701040406
Warennummer: 84191900
Warengruppe: Dezentrale Frischwasserstationen WS-4L
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323138944
Listenpreis2.119,10 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84191900
Standardversand (Tage)15
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)731
Höhe (mm)1182
Tiefe (mm)140
Gewicht (kg)4,054
Verpackungsabmessungen
Breite (mm)800
Höhe (mm)240
Tiefe (mm)1200
Gewicht (kg)7,354
Merkmale
Klassifizierung ETIM 9
Geeignet für Fernwärme nein
Geeignet für Blockheizung nein
Geeignet für Wärmepumpe nein
Geeignet für Solarheizung nein
Geeignet für Heizung ja
Geeignet für Kühlen ja
Geeignet für warmes Trinkwasser ja
Mit Umwälzpumpe nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) nein
Mit Wärmeübertrager ja
Material Wärmetauscher rostfreier Stahl
Werkstoff Lotmaterial Wärmetauscher kupfergelötet
Wechselschalter mit doppelter Trennung nein
Wärmetauscher vollversiegelt nein
Mit Passstück für Wärmezähler ja
Mit Wärmezähler nein
Mit Passstück für Kaltwasserzähler ja
Primäre Vorlauftemperatur 60 - 90 °C
Max. Arbeitsdruck
Primäre Drückdifferenz 23 kPa
Zapfleistung bei 60 °C, Dauerbetrieb 17 l/min
Trinkwasser Leistung 60 kW
Einstellbereich Temperatur heißes Leitungswasser 45 - 60 °C
Max. Heizleistung 60 kW
Anschluss Vorlauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Zufuhr 3/4 Zoll (20)
Anschluss Rücklauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Rücklauf 3/4 Zoll (20)
Anschluss Heizungs-Vor-/Rücklauf Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Heizung 3/4 Zoll (20)
Anschluss Warmwasser Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Warmwasseranschluss 3/4 Zoll (20)
Anschluss kaltes Trinkwasser Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nenndurchmesser Kaltwasseranschluss 3/4 Zoll (20)
Mit Zirkulationsanschluss nein
Mit Vorrang für Warmwasser nein
Mit elektrischer Nacherwärmung nein
Mit Differenzdruckregler nein
Warmhaltestufe ja
Regler elektronisch
Strömungsmengenregler ja
Mit Schmutzfänger ja
Mit Sicherheitsventil nein
Zonenventil nein
Mit Isolierung nein
Höhe 1180 mm
Breite 731 mm
Tiefe 140 mm
Typenzulassung nach BBR/EKS nein
