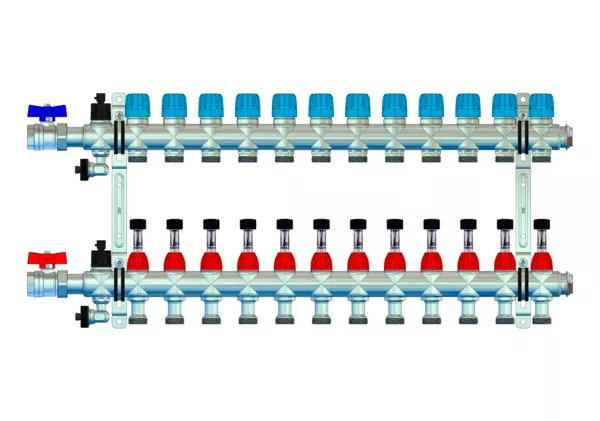

strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 12 Hkr.
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 12 Hkr.,BxHxT: 745 x 320 x 67 mm, DFA min/max. THV mit Aufnahme für EGO-Regelantrieb
Artikelnummer: 1018210012
Warengruppe: 101
Listenpreis: 623,60 €
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 12 Hkr.
automatischer hydraulischer Abgleich über EGO-System
/produktgruppe/automatischer-hydraulischer-abgleich-ueber-ego-system
1018210012
Beschreibung
Artikeldaten
Downloads
Zubehör
Ersatzteile
Beschreibung
Ausschreibungstext
Langtext
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 12 Hkr.
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 12 Hkr.- Beschreibung
Der Anschlussverteiler für Flächenheizung und -kühlung definiert höchste Effizienz und Präzision im Wärmemanagement. Ausgestattet mit manuell integrierten Durchflussanzeigern im Vorlaufbalken und Ventileinsätzen mit EGO-Schnellverschluss im Rücklaufbalken ermöglicht er eine präzise Steuerung des Wärmeflusses. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers. Eine herausragende Funktion des Anschlussverteilers ist der vollautomatische hydraulische Abgleich der Heizkreise über das EGO-System.
Das EGO-System, bestehend aus dem e-class 18 Anschlussverteiler und intelligenten autonomen elektrothermischen EGO-Regelantrieben für jeden Heizkreis (separat erhältlich), verleiht diesem System eine Spitzenposition in der Heiztechnologie. - Bestandteile
- Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit min/max Durchflussanzeiger (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4" IG)
- Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
- Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
- Edelstahlverteiler:
- Technische Daten
- max. Wärmeleistung 25 kW bei delta T 10 K
- max. Volumenstrom 2,14 m³/h
- max. Betriebstemperatur 70 °C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis 1,08 m³/h
- Anschlüsse
- Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
- Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
- Primäranschluss:
12 Heizkreise

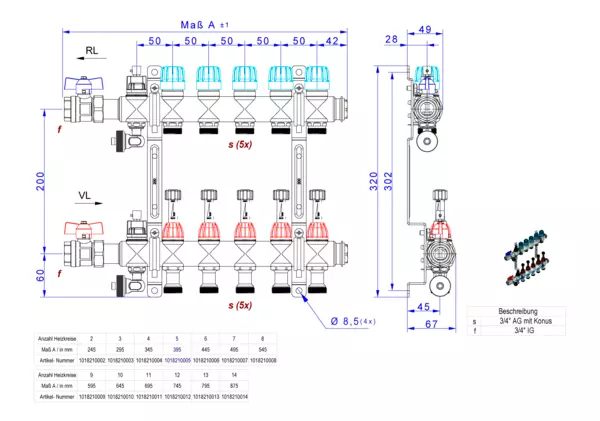

Artikelabmessung: B x H x T: 745 x 320 x 67 mm
Artikelgewicht: 5,04 kg
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 12 Hkr.
Der Anschlussverteiler für Flächenheizung und -kühlung definiert höchste Effizienz und Präzision im Wärmemanagement. Ausgestattet mit manuell integrierten Durchflussanzeigern im Vorlaufbalken und Ventileinsätzen mit EGO-Schnellverschluss im Rücklaufbalken ermöglicht er eine präzise Steuerung des Wärmeflusses. Der Primäranschluss beinhaltet eine Anschlussgarnitur ohne Wärmezählervorbereitung zum Absperren des Verteilers. Eine herausragende Funktion des Anschlussverteilers ist der vollautomatische hydraulische Abgleich der Heizkreise über das EGO-System.
Das EGO-System, bestehend aus dem e-class 18 Anschlussverteiler und intelligenten autonomen elektrothermischen EGO-Regelantrieben für jeden Heizkreis (separat erhältlich), verleiht diesem System eine Spitzenposition in der Heiztechnologie.
12 Heizkreise
Artikelabmessung: B x H x T: 745 x 320 x 67 mm
Artikelgewicht: 5,04 kg
GTIN: 4061323093847
Warennummer: 84818059
Werksartikelnummer: 1018210012
Warengruppe: Anschlussverteiler e-class 18
URL: https://www.strawa.com/produkt/1018210012
Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussverteiler
e-class 18-KH20-SFEE 12 Hkr.
Durchflussanzeiger min/max. Thermostatventileinsatz mit Aufnahme für EGO-Regelantrieb mit 3/4" Kugelhahn und Spül-, Füll-, Entleer- und Entlüftungsventil
12 Heizkreise
Abmessung B x H x T:
745 x 320 x 67 mm
Artikelgewicht: 5,04 kg
Werksartikelnummer: 1018210012
Warennummer: 84818059
Warengruppe: Anschlussverteiler e-class 18
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
Logistische Daten
ETIM / Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323093847
Listenpreis623,60 €
Mindesbestellmenge1
ArtikeltypStandard
HerkunftslandDeutschland
Zolltarifnummer84818059
Standardversand (Tage)3
Elektrische BestandteileJa
BatterieJa
Artikelabmessungen
Breite (mm)745
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)5,04
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)780
Gewicht (kg)5,4
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Mit Ventilen am Primäranschluss ja
Max. Kühlleistung primär (bei primärer dT = 7K) 17.4 kW
Max. Heizleistung (bei Primär dT = 20K) 49.8 kW
Mediumtemperatur (Dauerbetrieb) 0 - 60 °C
Max. Arbeitsdruck 4 bar
Mit Mischventil nein
Erweiterbar ja
Max. Anzahl zusätzlicher Heizkreise 5
Multi-Zonen-Verteiler nein
Mit Temperaturbegrenzung nein
Mit Rückschlagklappe nein
Mit Umwälzpumpe nein
Druckstufe Artikel PN 4
Mit Regler nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Mit Entlüftung ja
Mit Manometer nein
Mit Füll-/Entleerungshahn ja
Anzahl der Gruppen sekundär 12
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Verschließbare Heizkreise ja
Mit Durchflussanzeige ja
Durchflussleistung 0 - 180 l/min
Mit thermischem Stellantrieb nein
Hublänge Antrieb 4 mm
Mit Keramikventil nein
Mit Wandbefestigungsbügel ja
Breite
Höhe
Tiefe
Mit Umbau nein
