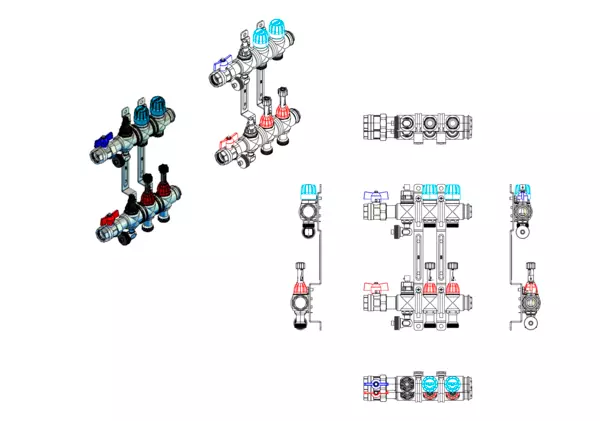

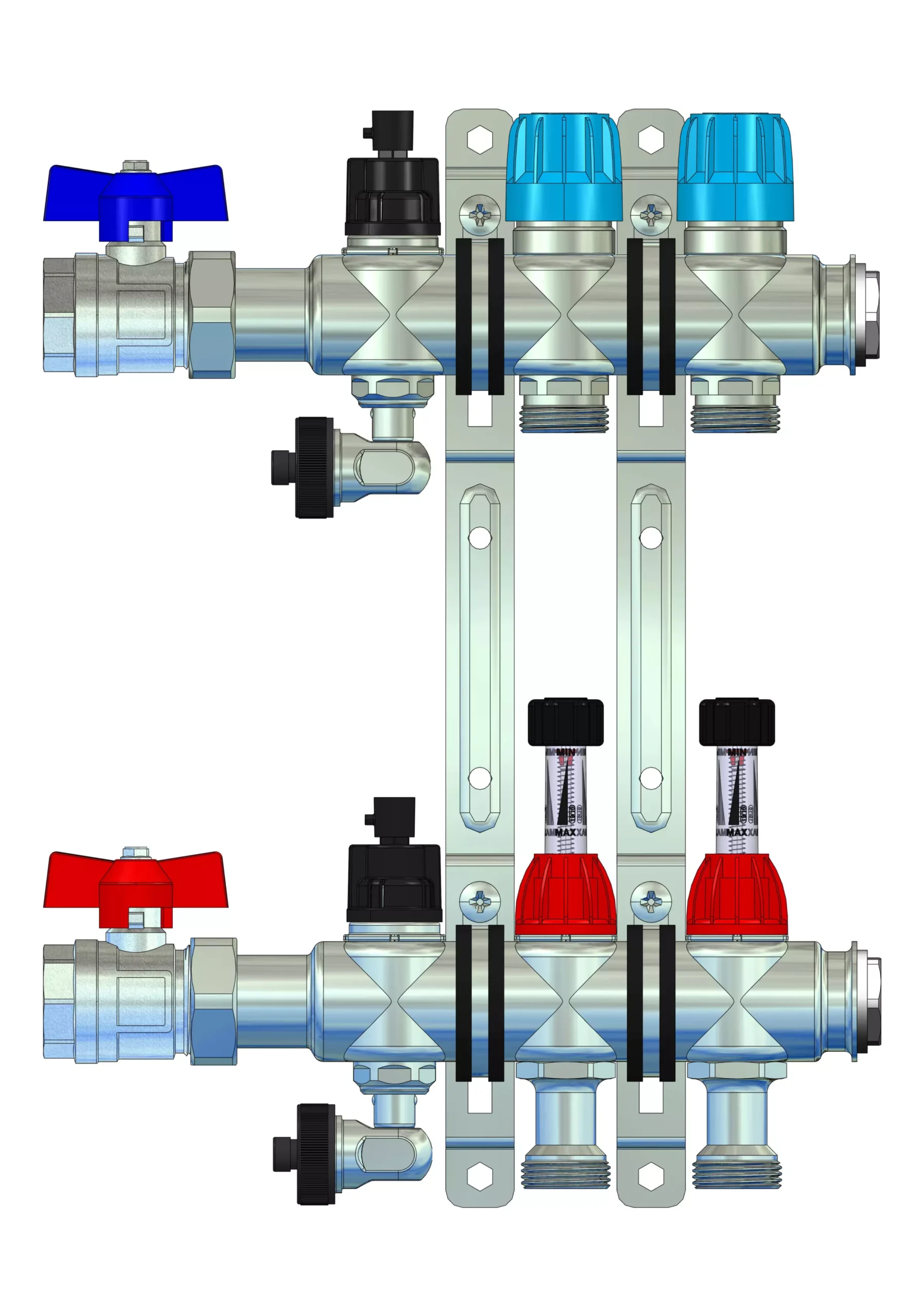

strawa FB-Anschlussverteiler
e-class 18-KH20-SFEE 2 Hkr.
strawa FBH-Anschlussverteiler e-class 18-KH20-SFEE 2 Hkr. BxHxT: 245 x 320 x 67 mm DFA min/max. THV mit Aufnahme für EGO-Regelantrieb
Kategorie: Anschlussverteiler Flächenheizung autom. hydr. Abgleich über EGO-System Anschlusskugelhahn-Set DN 20
Artikelnummer: 1018210002
Listenpreis: 179,50 €
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 2 Hkr.
mit Spül-, Füll, Entleer- und Entlüftungsventil
/produktgruppe/mit-spuel-fuell-entleer-und-entlueftungsventil-2
1018210002
Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.
Beschreibung
Beschreibung
strawa FB-Anschlussverteiler e-class 18-KH20-SFEE 2 Hkr.
1. Beschreibung:Anschlussverteiler für Flächenheizung und -kühlung, manuell integrierte Durchflussanzeiger und Ventileinsätze mit EGO-Schnellverschluss, mit Anschlussgarnitur ohne Wärmezählung
Der Anschlussverteiler gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb (nicht im Lieferumfang)
2. Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,08 m³/h
3. Bauteile:
3.1 Edelstahlverteiler:
- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit min/max Durchflussanzeiger (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
3.2 Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
3.3 Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
3.4 Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
4. Anschlüsse:
4.1 Primäranschluss:
- 3/4" IG
- Anschluss wahlweise von links oder rechts
4.2 Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Vermarktungstext
Der Anschlussverteiler für Flächenheizung aus Edelstahl ermöglicht über das EGO-System den automatischen hydraulischen Abgleich der Heizkreise.
Das EGO-System besteht aus dem Anschlussverteiler und pro Heizkreis einem intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Durch den EGO-Schnellverschluss lassen sich die Regelantriebe schnell auf den Thermostatventilen aus Edelstahl auf den Rücklaufbalken montieren.
An den integrieten Durchflussanzeigern min/max. aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen.
Der Durchflussanzeiger ist absperrbar, eine manuelle Einregulierung der Heizkreise am Durchflussanzeiger entfällt.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Als Absperrung sind am Primäranschluss des Verteilers 3/4" Kugelhähne montiert.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus, passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.
Verwendungshinweis
Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.
Ausschreibungstext
strawa FBH-Anschlussverteiler e-class 18-KH20-SFEE 2 Hkr.
Anschlussverteiler für Flächenheizung
gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System.
Das EGO-System besteht aus:
FBH-Anschlussverteiler e-class 18 und pro Heizkreis ein intelligenter autonomer
elektrothermischer EGO-Regelantrieb (Art.-Nr.: 2110210001)
Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
bestehend aus:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
Primäranschluss:
- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Abmessung (Breite x Höhe x Tiefe): 245 x 320 x 67 mm
Gewicht: 1,525 kg
EAN: 4061323093748
Warennummer: 84818059
Artikelnummer: 1018210002
Warengruppe: 101
URL: https://www.strawa.com/produkt/1018210002
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Langtext
strawa FBH-Anschlussverteiler
e-class 18-KH20-SFEE 2 Hkr.
BxHxT: 245 x 320 x 67 mm
Durchflussanzeiger min/max.
Thermostatventileinsatz mit Aufnahme für
EGO-Regelantrieb mit 3/4" Kugelhahn und
Spül-, Füll-, Entleer- und
Entlüftungsventil
EAN: 4061323093748
Artikelnummer: 1018210002
Warengruppe: 101
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Technische Daten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323093748
Listenpreis179,50 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)245
Höhe (mm)320
Tiefe (mm)67
Gewicht (kg)1,525
Verpackungsabmessungen
Breite (mm)195
Höhe (mm)85
Tiefe (mm)380
Gewicht (kg)1,7
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss links/rechts
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 2,9 kW
Max. Heizleistung (bei Primär dT = 20K) 8,4 kW
Mediumtemperatur (Dauerbetrieb) 0 - 60 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Ja
Max. Anzahl zusätzlicher Heizkreise 5
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich dynamisch
Volumenstrommessung analog
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 2
Sekundärer Anschluss EV019412
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Ja
Durchflussleistung 0 - 180 l/h
Mit thermischem Stellantrieb Nein
EF017710 4
EF017714 Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Ja
Breite 245 mm
Höhe 320 mm
Tiefe 67 mm
Mit Umbau Nein
