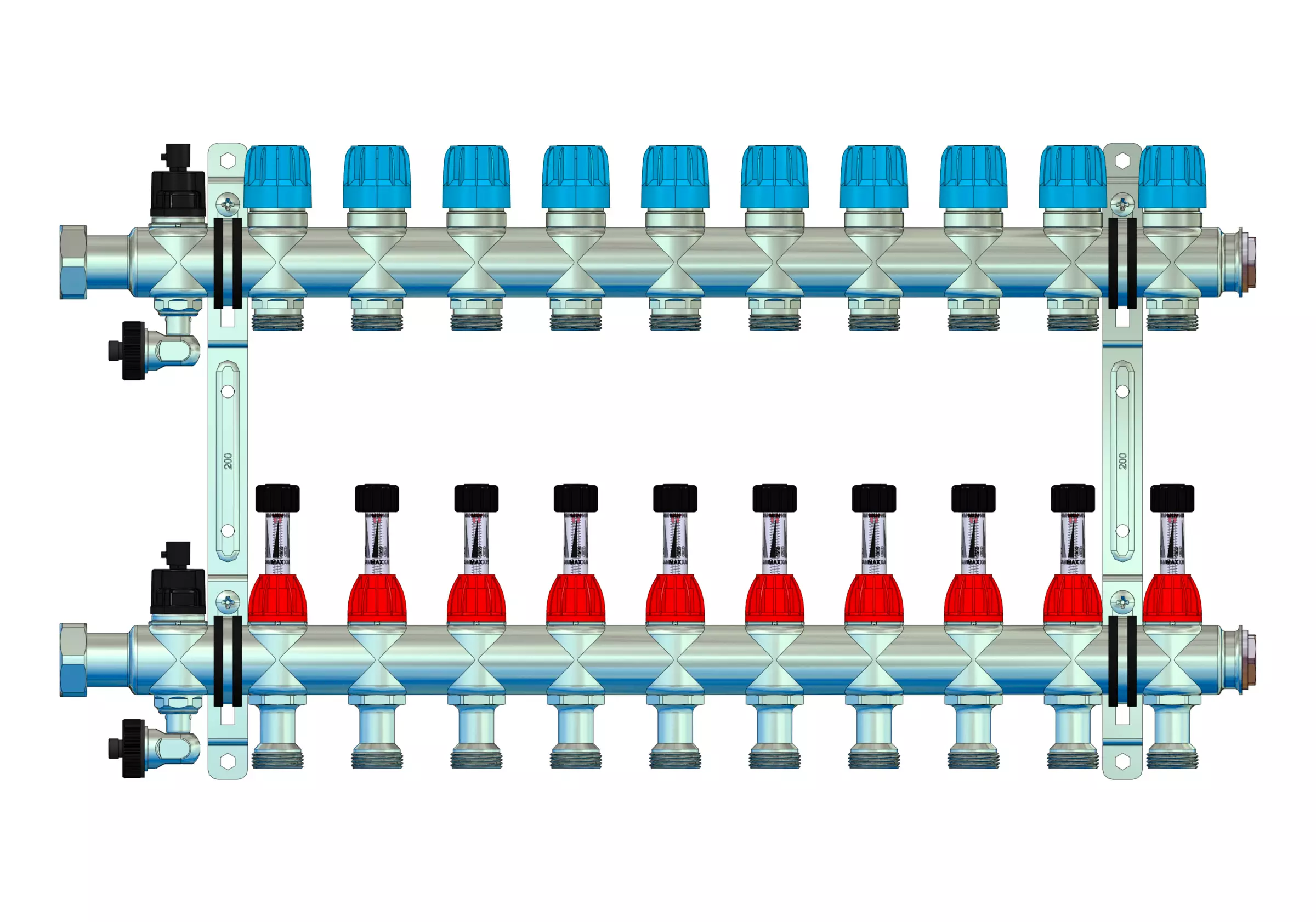

strawa FB-Anschlussverteiler
e-class 18-SFEE 10 Hkr.

strawa FBH-Anschlussverteiler e-class 18-SFEE 10 Hkr. BxHxT: 595 x 320 x 67 mm DFA min/max. THV mit Aufnahme für EGO-Regelantrieb

Kategorie: Anschlussverteiler Flächenheizung autom. hydr. Abgleich über EGO-System ohne Anschlusskugelhahn-Set

Artikelnummer: 1018010010

Listenpreis: 489,80 €

Anfragen/Merken

Beschreibung

strawa FB-Anschlussverteiler e-class 18-SFEE 10 Hkr.

Anschlussverteiler für Flächenheizung

gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System.

Das EGO-System besteht aus:

FBH-Anschlussverteiler e-class 18 und pro Heizkreis ein intelligenter autonomer

elektrothermischer EGO-Regelantrieb (Art.-Nr.: 2110210001)

Technische Daten:

- max. Wärmeleistung: 25 kW bei delta T 10 K,

- max. Volumenstrom von 2,14 m³/h

- max. Betriebstemperatur 70 ° C

- max. Betriebsdruck 4 bar

- Kvs-Wert pro Heizkreis: 1,11 m³/h

bestehend aus:

- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32

- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken

- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)

- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)

Primäranschluss:

- mit 1'' Überwurfmutter flachdichtend

- Anschluss wahlweise von links oder rechts

Sekundäranschluss:

- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Befestigung:

- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke

- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke

- Abstand der Vor- und Rücklaufverteilerbalken 200 mm

- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109

Dichtungen:

- Flachdichtungen Centellen WS 3825 gelb

Beschriftung:

- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Vermarktungstext

Der Anschlussverteiler für Flächenheizung aus Edelstahl ermöglicht über das EGO-System den automatischen hydraulischen Abgleich der Heizkreise.
Das EGO-System besteht aus dem Anschlussverteiler und pro Heizkreis einem intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Durch den EGO-Schnellverschluss lassen sich die Regelantriebe schnell auf den Thermostatventilen aus Edelstahl auf den Rücklaufbalken montieren.
An den integrieten Durchflussanzeigern min/max. aus Edelstahl und Kunststoff im Vorlaufbalken lassen sich die Durchflüsse der Heizkreise erkennen.
Der Durchflussanzeiger ist absperrbar, eine manuelle Einregulierung der Heizkreise am Durchflussanzeiger entfällt.
Über die Spül-, Füll-, Entleer- und Entlüftungsventile lassen sich die Heizkreise füllen, spülen und können entlüftet werden.
Am Primäranschluss können verschiedene Anschlussgarnituren mit oder ohne Wärmezählerdistanzrohr montiert werden.
Die Sekundäranschlüsse der Heizkreise bestehen aus einem 3/4" Außengewinde mit Eurokonus, passend für Klemmverschraubungen.
Über den schallentkoppelten Doppelwandhalter kann der Verteiler im Verteilerschrank oder an der Wand/Decke montiert werden, alle Einbaulagen sind zulässig.

Verwendungshinweis

Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.

Ausschreibungstext

strawa FBH-Anschlussverteiler e-class 18-SFEE 10 Hkr.

Anschlussverteiler für Flächenheizung
gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System.
Das EGO-System besteht aus:
FBH-Anschlussverteiler e-class 18 und pro Heizkreis ein intelligenter autonomer
elektrothermischer EGO-Regelantrieb (Art.-Nr.: 2110210001)
Technische Daten:
- max. Wärmeleistung: 25 kW bei delta T 10 K,
- max. Volumenstrom von 2,14 m³/h
- max. Betriebstemperatur 70 ° C
- max. Betriebsdruck 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
bestehend aus:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
Primäranschluss:
- mit 1'' Überwurfmutter flachdichtend
- Anschluss wahlweise von links oder rechts
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Befestigung:
- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke
- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke
- Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
Dichtungen:
- Flachdichtungen Centellen WS 3825 gelb
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

Abmessung (Breite x Höhe x Tiefe): 595 x 320 x 67 mm
Gewicht: 4,3 kg
EAN: 4061323116683
Warennummer: 84818059
Artikelnummer: 1018010010
Warengruppe: 101
URL: https://www.strawa.com/produkt/1018010010

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Langtext

strawa FBH-Anschlussverteiler
e-class 18-SFEE 10 Hkr.
BxHxT: 595 x 320 x 67 mm
Durchflussanzeiger min/max.
Thermostatventileinsatz mit Aufnahme für
EGO-Regelantrieb und Spül-, Füll-,
Entleer- und Entlüftungsventil

EAN: 4061323116683
Artikelnummer: 1018010010
Warengruppe: 101
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Technische Daten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323116683

Listenpreis489,80 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandDE

Zolltarifnummer84818059

Standardversand (Tage)3

Batteriegewicht (kg)0

Artikelabmessungen

Breite (mm)595

Höhe (mm)320

Tiefe (mm)67

Gewicht (kg)4,3

Verpackungsabmessungen

Breite (mm)195

Höhe (mm)85

Tiefe (mm)780

Gewicht (kg)4,66

Merkmale

Klassifizierung ETIM 8

Anschlussart Primärseite 2-rohrig

Geeignet für Kühlen Nein

Werkstoff rostfreier Stahl

Position primärer Anschluss links/rechts

Primärer Anschluss sonstige

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Mit Ventilen am Primäranschluss Nein

Max. Kühlleistung primär (bei primärer dT = 7K) -

Max. Heizleistung (bei Primär dT = 20K) 41,9 kW

Mediumtemperatur (Dauerbetrieb) 10 - 70 °C

Primäre Drückdifferenz -

Max. Arbeitsdruck 4 bar

Mit Mischventil Nein

Erweiterbar Ja

Max. Anzahl zusätzlicher Heizkreise 5

Multi-Zonen-Verteiler Nein

Mit Temperaturbegrenzung Nein

Mit Rückschlagklappe Nein

Mit Umwälzpumpe Nein

Art der Pumpe (interne Pumpe) -

Druckstufe Artikel PN 4

Mit Regler Nein

Hydraulischer Abgleich dynamisch

Volumenstrommessung analog

Mit Thermometer Nein

Temperaturmessung Zufuhr ohne

Temperatue measurement Rücklauf ohne

Versorgungsspannung 230 V

Frequenz -

Leistungsaufnahme Betrieb -

Mit Entlüftung Ja

Mit Manometer Nein

Mit Füll-/Entleerungshahn Ja

Anzahl der Gruppen sekundär 10

Sekundärer Anschluss Eurokonus

Nenndurchmesser sekundär 3/4 Zoll (20)

Rohraußendurchmesser sekundär -

Verschließbare Heizkreise Ja

Mit Durchflussanzeige Ja

Durchflussleistung 0 - 180 l/h

Mit thermischem Stellantrieb Nein

Min. Druckdifferenz Sekundärvorlauf/-rücklauf -

Mit Wandbefestigungsbügel Ja

Breite 595 mm

Höhe 320 mm

Tiefe 67 mm

Mit Umbau Nein

Downloads

Explosionszeichnung

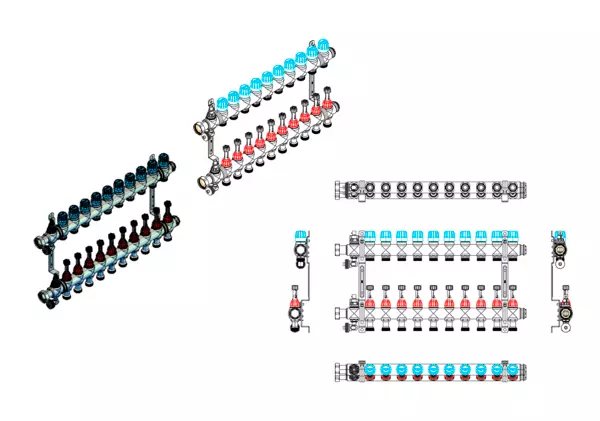

Vermaßtes Bild (Strichzeichnung)


Montageanleitung

Bauprodukteverordnung

Bedienungsanleitung

Datenblatt

Kundendienstformular

Ausschreibungstexte

Text

docx

gaeb xml

gaeb 90

önorm

PDF

Doc

Datanorm 5

BIM-Daten

Zu den BIM Daten auf partcommunity.com
