strawa Friwara WM Nachrüstset für
Mischventil im Trinkwasser warm

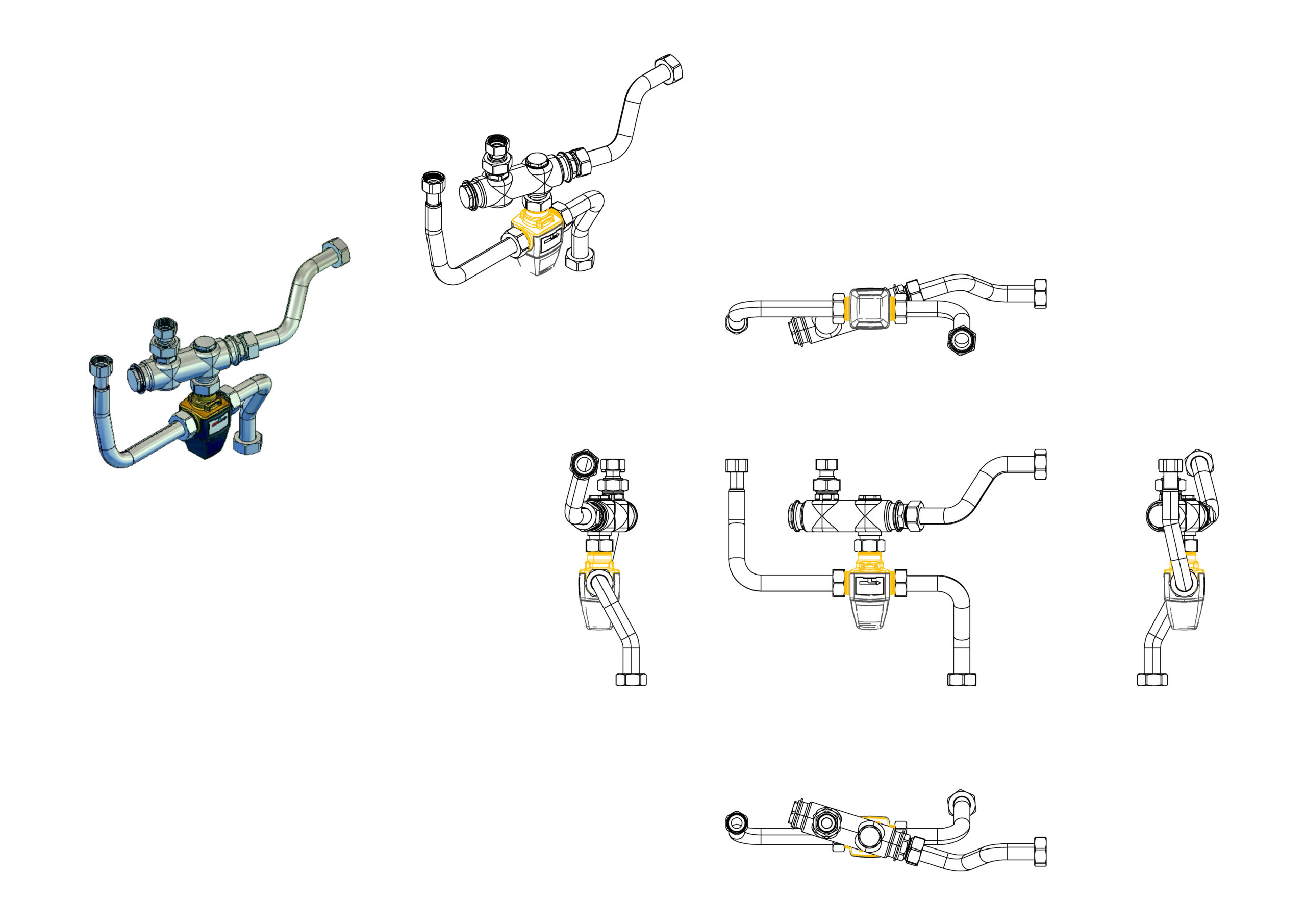

strawa Friwara WM Nachrüstset für Mischventil im Trinkwasser warm

1. FUNKTIONSBESCHREIBUNG:
1.1 ALLGEMEIN:
Das Zubehörmodul Friwara WM Nachrüstset für Bypassventil ist eine modulare multifunktionale Einheit, die zum Friwara WM Systembaukasten gehört.
Das Zubehörmodul lässt sich in das Friwara WM-Hydraulikmodul Hybrid montieren.
Funktion
Das thermisch geregelte Bypassventil im PWH-System optimiert die Fördermengen und senkt den erforderlichen Versorgungsdruck am Hausanschluss. Dadurch kann in vielen Fällen auf eine Druckerhöhungsanlage verzichtet werden. Die strawa Wärmetechnik GmbH kann hierbei Unterstützung durch die Erstellung entsprechender hydraulischer Berechnungen bieten.

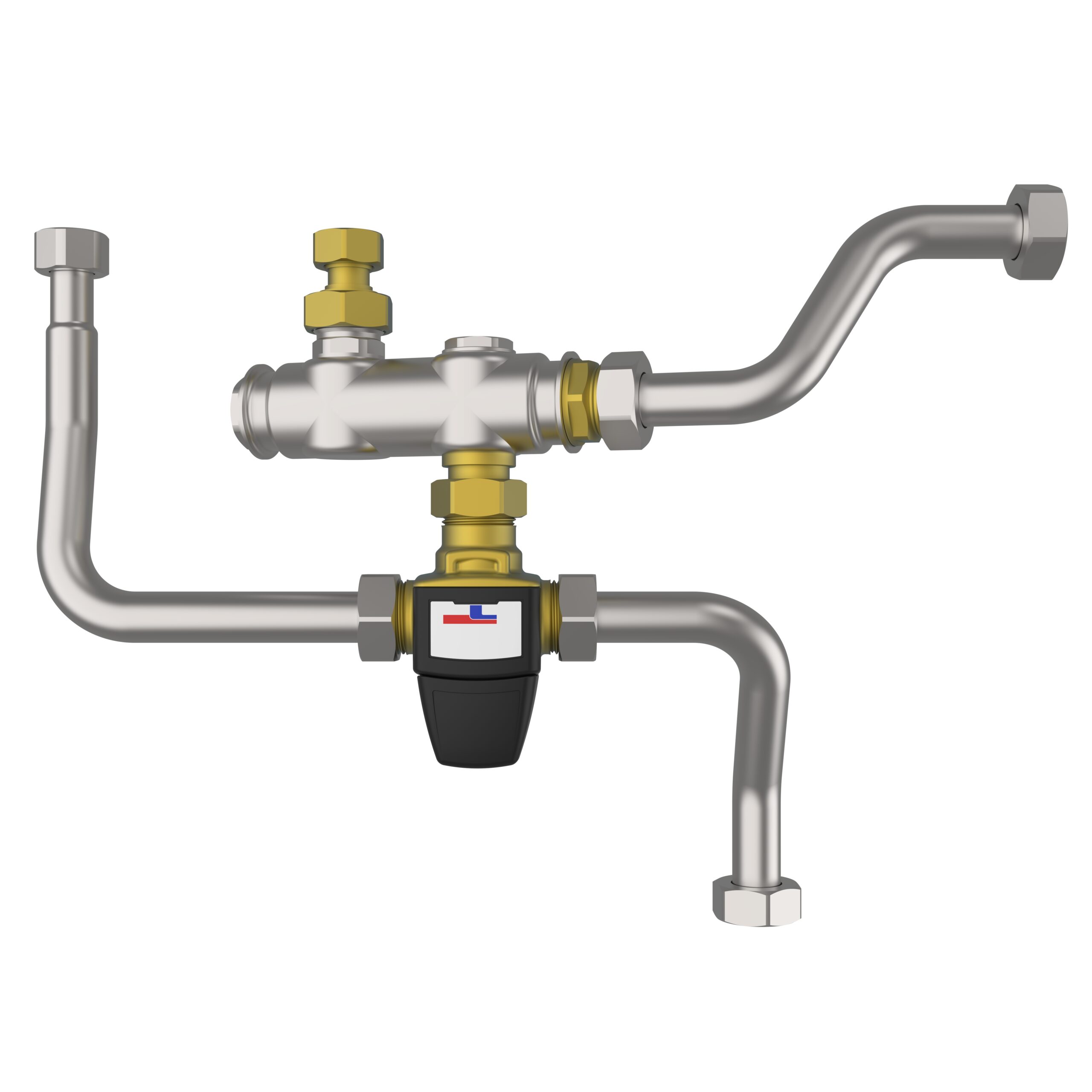

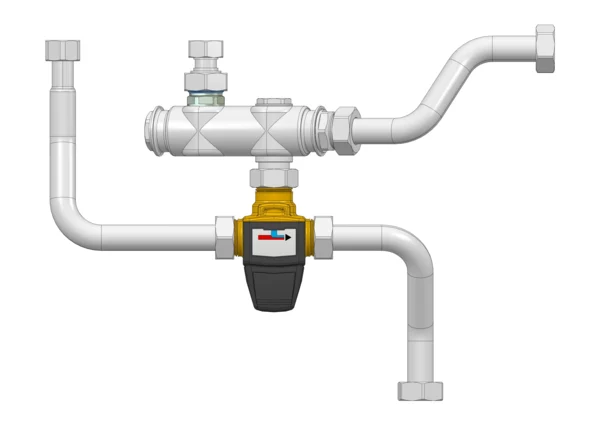

Es umfasst ein Bypassventil sowie die dazugehörigen Anschlussrohre.
Die folgenden Hydraulikmodule sind für die Nachrüstung geeignet:
Friwara WM-TWE-HY, Friwara WM-TWE-HT-HY, WM-TWE-FB-HY und WM-TWE-4L-HY
2. VORTEILE:
- hohe Entnahmemengen
- niedrigerer Hauswasseranschlussdruck nötig
3. BESTANDTEILE:
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
- Anschlussstücke 1/2“ und 3/4“ Überwurfmuttern
- thermisch geregeltes Bypassventil DN 20
4. TECHNISCHE DATEN:
4.1 PRIMÄRSEITE:
- max. Betriebstemperatur 35-45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar (nur bei Einsatz von Friwara Verteilermodul VT-63 und VT-18)
4.2 TRINKWASSERERWÄRMUNG:
- max. Entnahmetemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
5. ANSCHLÜSSE:
- Anschluss Durchlauferhitzer DN 15 (1/2“ Überwurfmutter)
- Anschluss Plattenwärmeübertrager DN 20 (3/4“ Überwurfmutter)
- Anschluss PWH DN 20 (3/4“ Überwurfmutter)


Artikelspezifikationen:

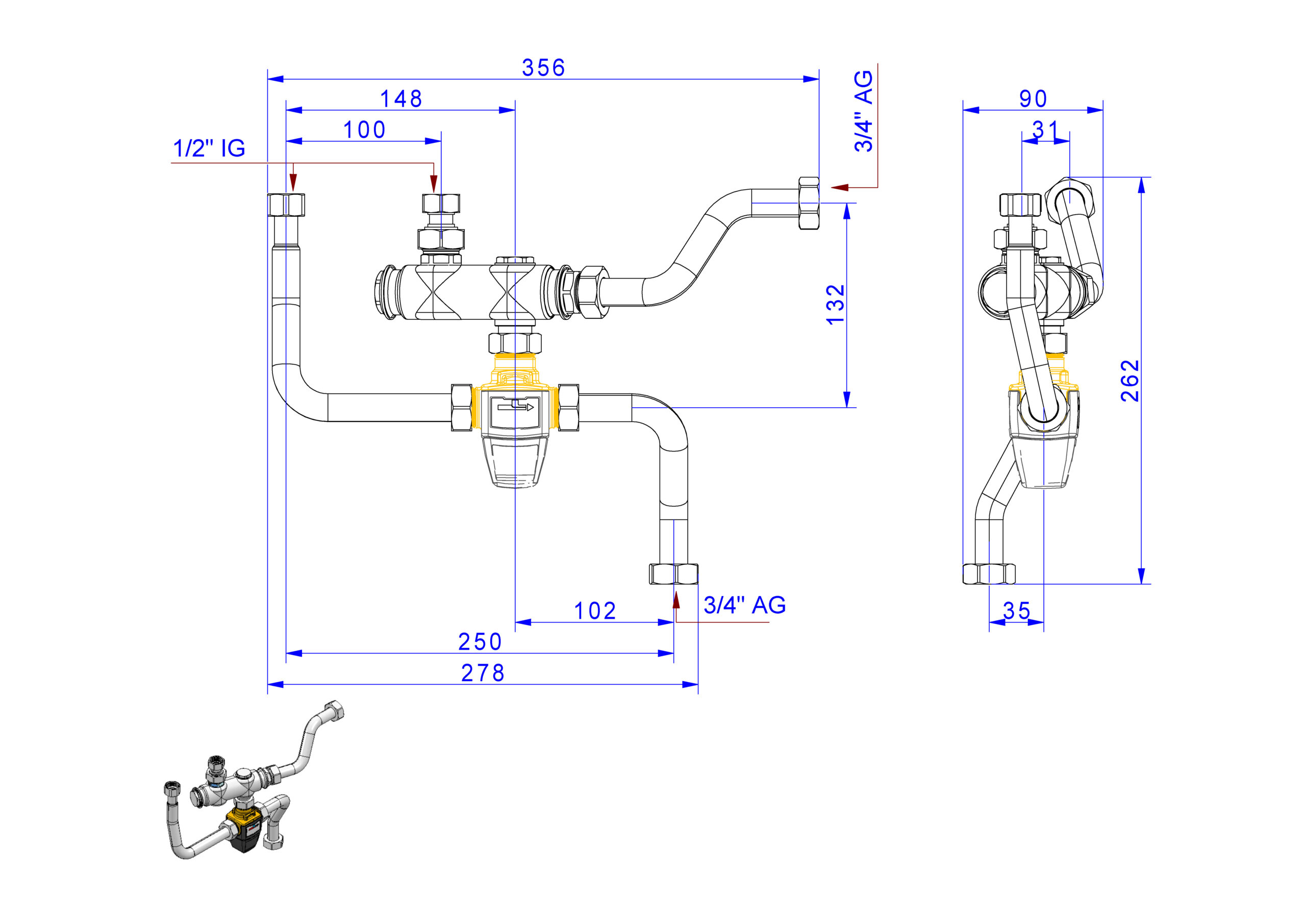

Abmessung (Breite x Höhe x Tiefe): 278 x 262 x 90 mm
Gewicht: 0 kg
Warengruppe: WM
Warennummer: 84818051
Ursprungsland: DE
EAN: 4061323189410
Artikelnummer: FZ-000016
URL: https://www.strawa.com/produkt/FZ-000016

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com

Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
__________________________________________________________
Kostengruppe DIN 276 (2018-12): 422
Leistungsbereich STLB-Bau (2021-04): 041
