1. Beschreibung:

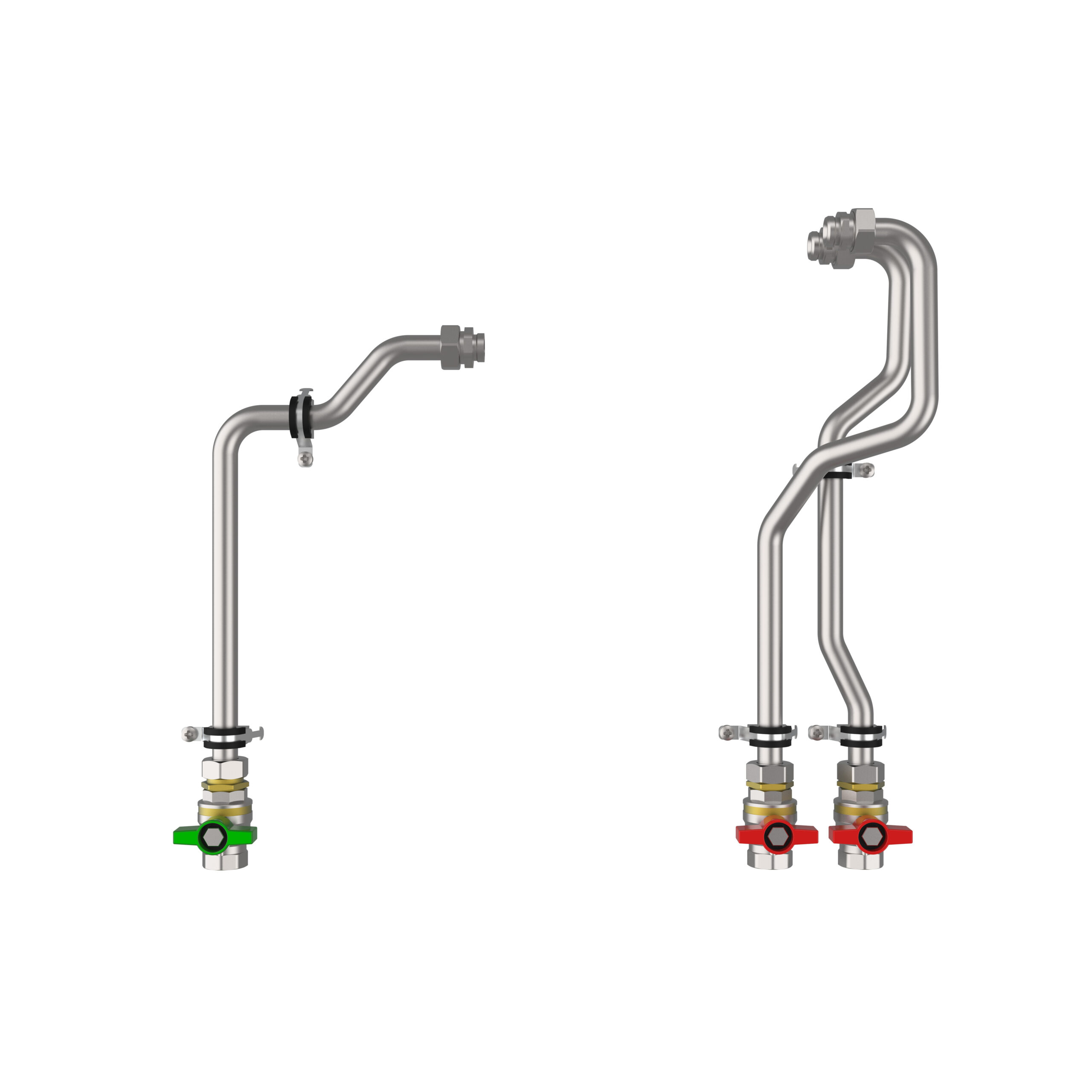

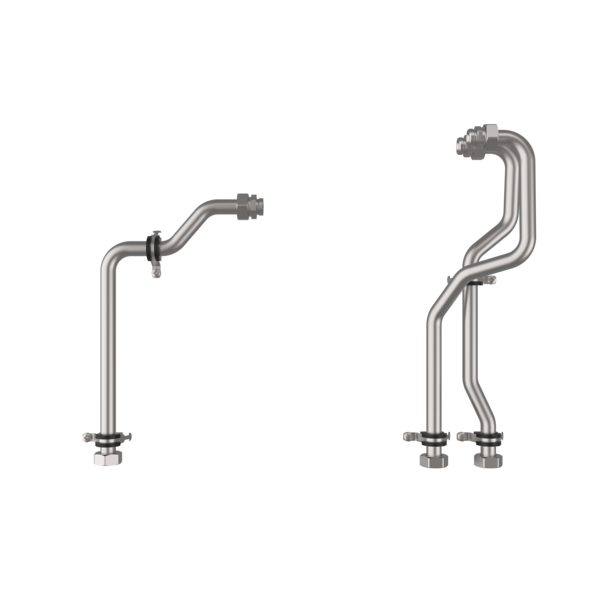

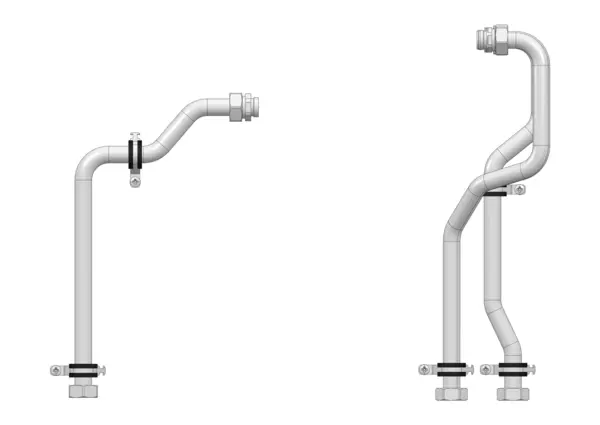

   Der Friwara WM Zweitbad-Anschluss-TWK-HT ist eine vorkonfektionierte Rohrbaugruppe zur Anbindung an die Friwara WM Hydraulikmodule. Sie ermöglicht den Anschluss eines zusätzlichen Trinkwasserkreises (kalt) sowie eines Hochtemperaturkreises. Die Einheit ist für den Einsatz in Anwendungen konzipiert, bei denen ein weiteres Bad oder eine Küche mit einer dezentralen Trinkwassererwärmung über eine Satellitenstation ausgestattet werden soll. Die Erfassung von Wärme- und Trinkwasserverbräuchen erfolgt zentral über die Hauptstation, wodurch eine einheitliche Verbrauchszählung für die gesamte Wohneinheit sichergestellt wird.
   Das Modul kann bei folgenden Friwara WM-Hydraulikmodulen nachgerüstet werden:

   • FH-00xxxx Friwara WM-TWE
   • FH-02xxxx Friwara WM-TWE-FBR
   • FH-04xxxx Friwara WM-TWE-4L

2. Bestandteile:
   Heizungsseite:

   • Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
   • selbstdichtende Übergangsverschraubungen 1/2“ AG (mit O-Ring) x 3/4“ AG flachdichtend
   • Befestigungsschellen
   Trinkwasserseite:

   • Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
   • selbstdichtende Übergangsverschraubungen 1/2“ AG (mit O-Ring) x 3/4“ AG flachdichtend
   • Befestigungsschellen

3. Technische Daten:
   Heizungsseite:

   • max. Betriebstemperatur 75 °C
   • Empfehlung liegt bei 60 °C - zum Schutz des Plattenwärmeübertragers gegen Verkalkung
   • max. Prüfdruck 6 bar
   • max. Betriebsdruck 4 bar
   Trinkwassererwärmung:

   • max. Entnahmetemperatur 60 °C
   • max. Prüfdruck 15 bar
   • max. Betriebsdruck 10 bar

4. Anschluesse:

   • alle Anschlüsse DN 20 (3/4“ Überwurfmutter)


Artikelspezifikation:

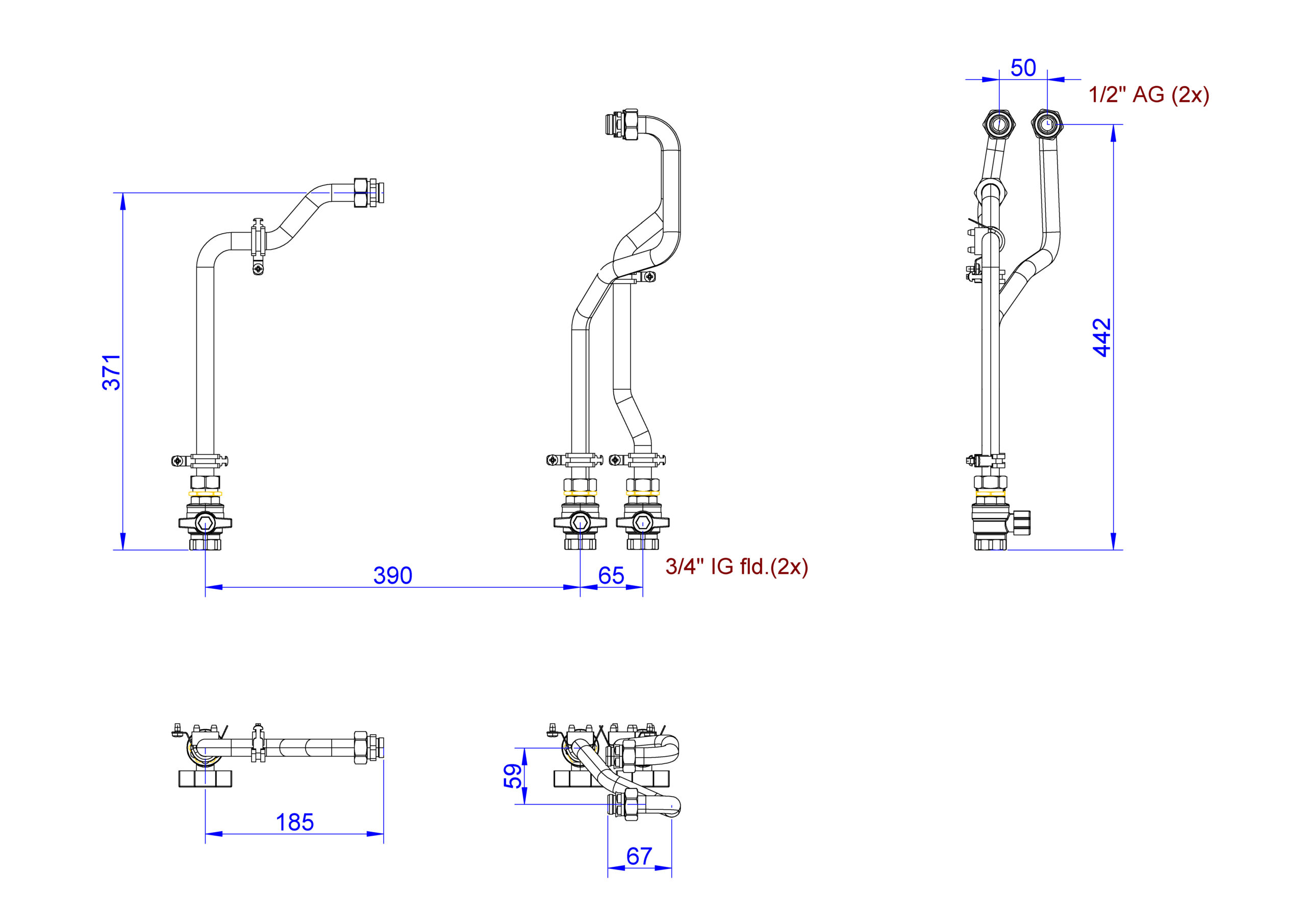

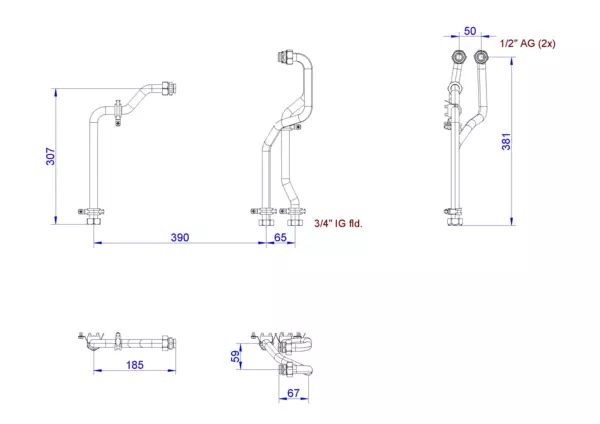

Artikelabmessung: B x H x T: 529 x 381 x 101 mm
Artikelgewicht: 1,91 kg

GTIN: 4061323176557
Warennummer: 84191900
Werksartikelnummer: FZ-000008
Warengruppe: WM
URL: https://www.strawa.com/produkt/FZ-000008

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
