strawa Friwara WM-4L-Modul für TWE

strawa Friwara WM-4L-Modul für TWE

1. Beschreibung:
   Das Zusatzmodul ermöglicht den Anschluss eines 4-Leitersystems an die Station. Dadurch kann über einen separaten Strang die Versorgung eines Flächenverteilers für Flächenheizung oder Flächenkühlung erfolgen, während über den zweiten Strang gleichzeitig die Trinkwassererwärmung sichergestellt wird.
   Zur Integration von Wärme- bzw. Kältezählern ist im Heizungsrücklauf ein Distanzstück vorgesehen, das den erforderlichen Einbauplatz schafft.

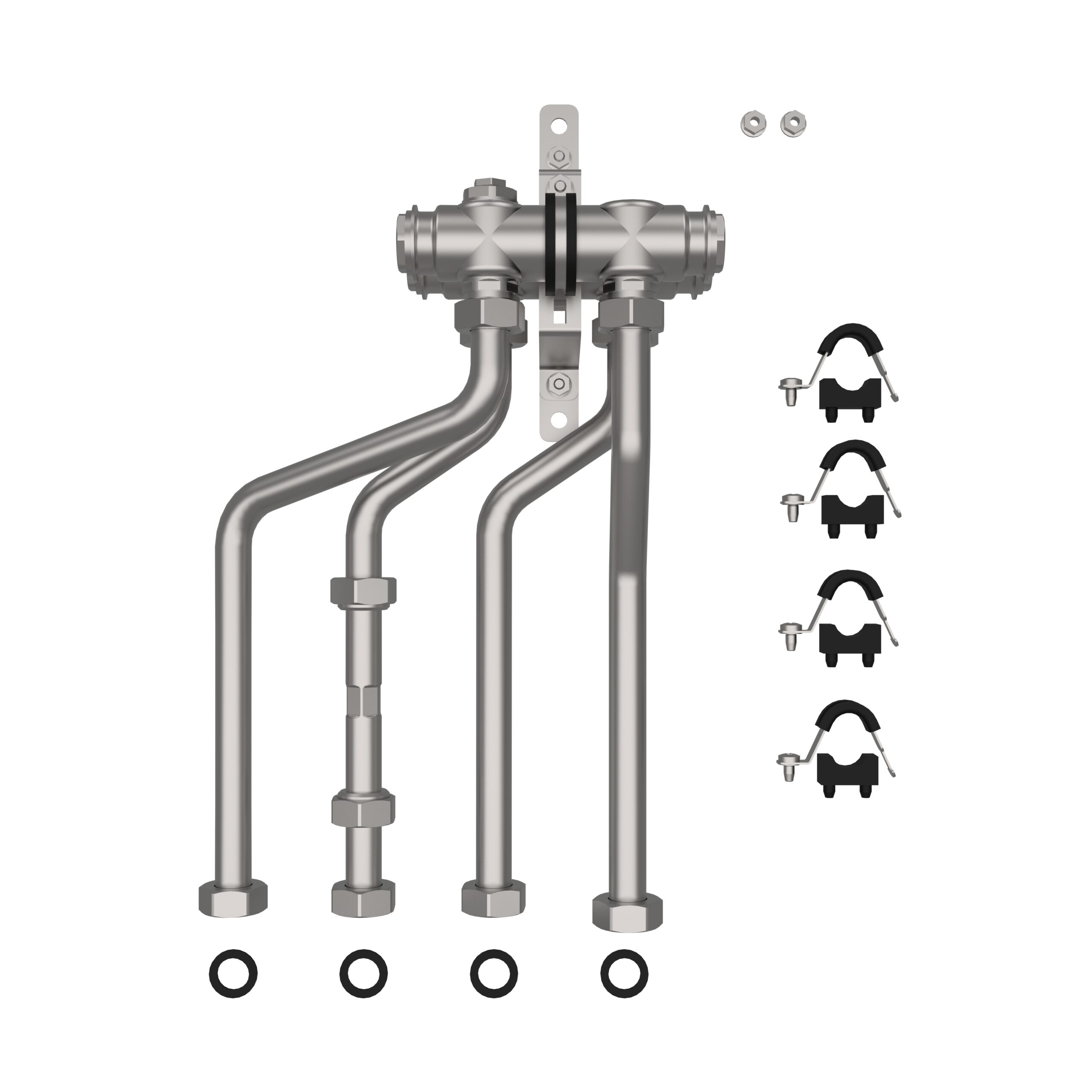

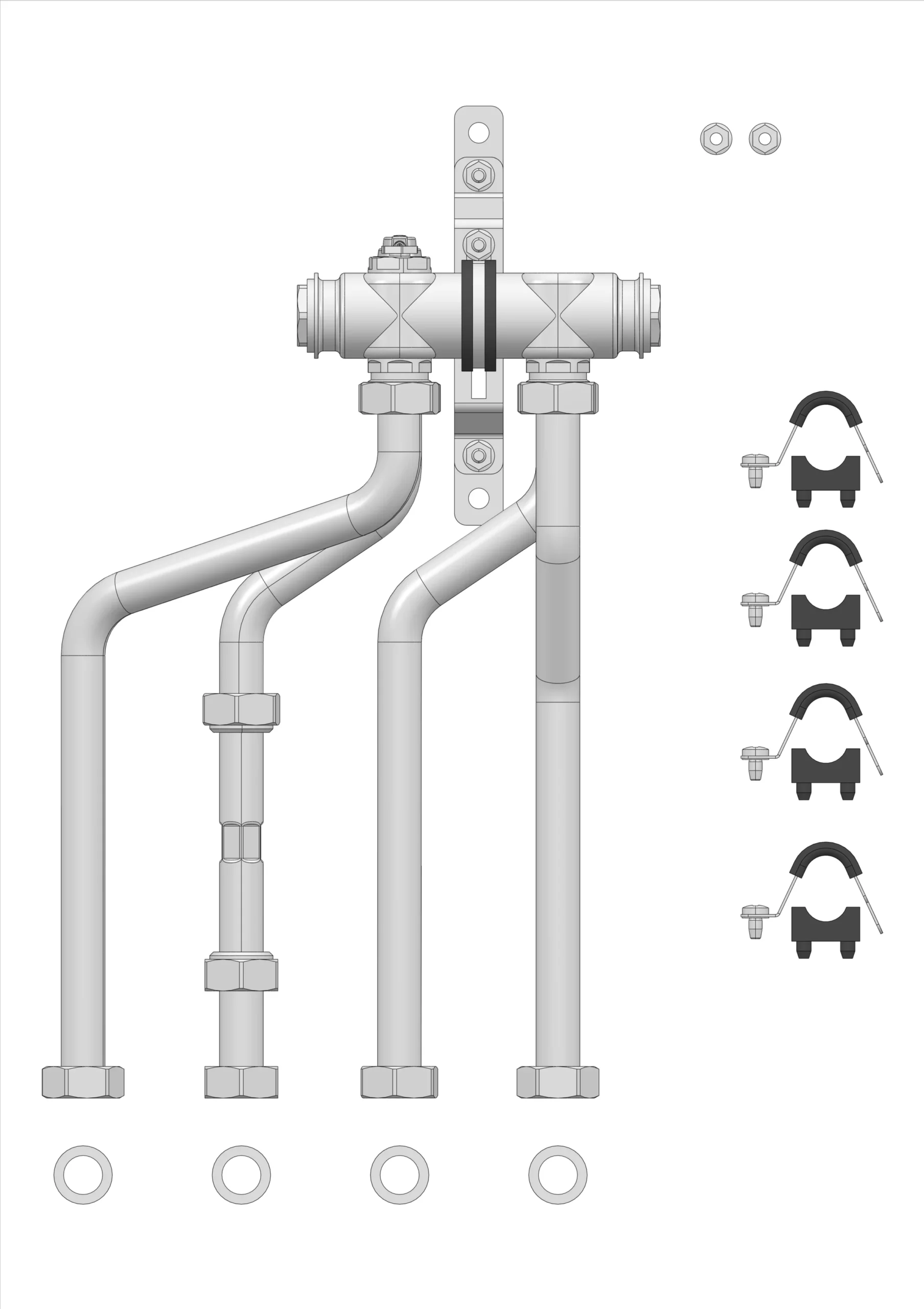

2. Bestandteile:

   • Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
   • im Vorlauf Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
   • im Rücklauf Wärmezählerpassstück 3/4“ AG flachdichtend, Länge 110 mm - empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust) und ein Handentlüfter
   • Einzelhalter mit Schelle
   • Befestigungsschellen

3. Technische Daten:

   • max. Volumenstrom 2,14 m³/h
   • max. Betriebstemperatur 45 °C
   • max. Prüfdruck 6 bar
   • max. Betriebsdruck 4 bar

4. Anschluesse:

   • alle Anschlüsse sind in DN 20 mit 3/4"-Überwurfmuttern ausgeführt.


Artikelspezifikation:

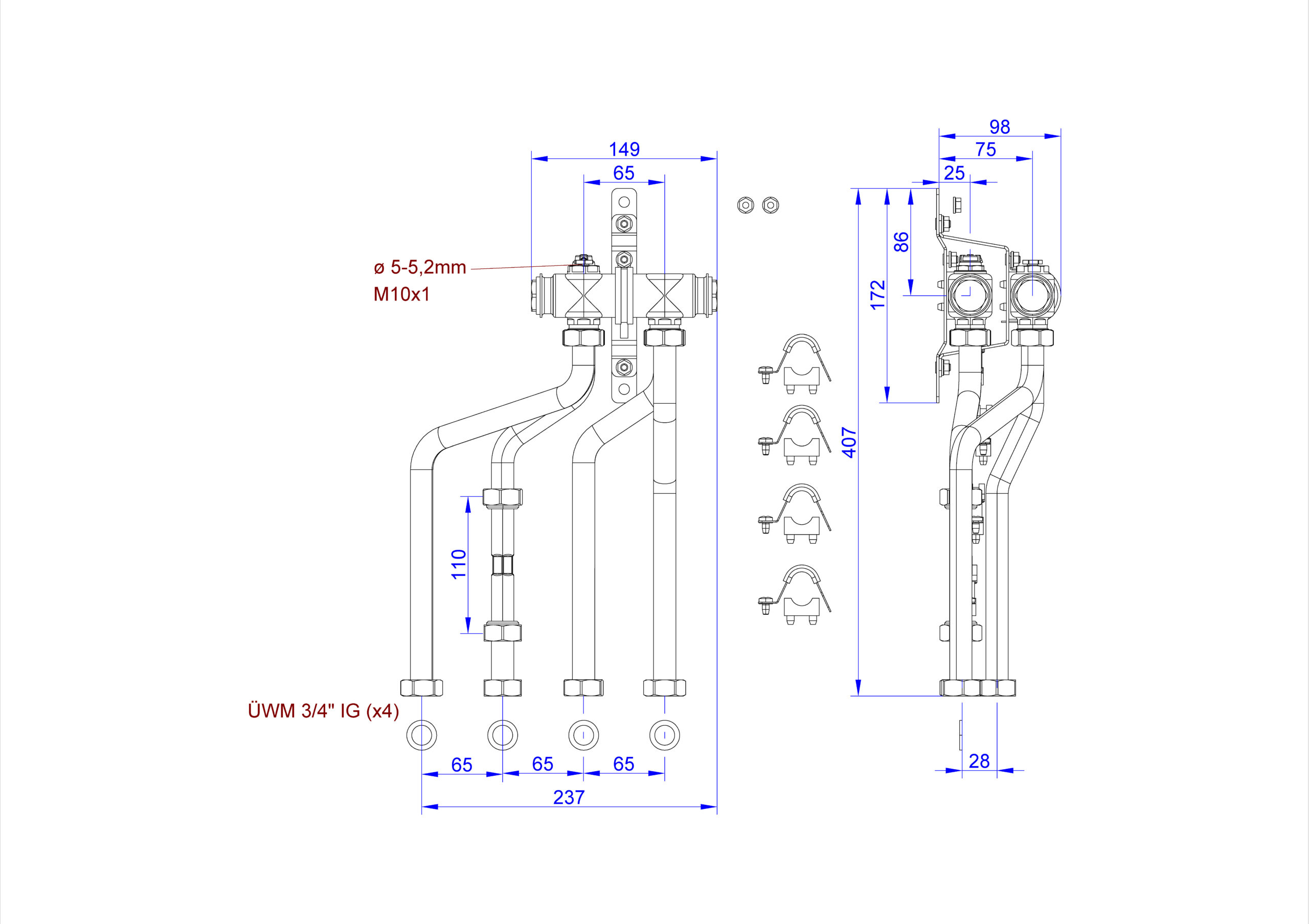

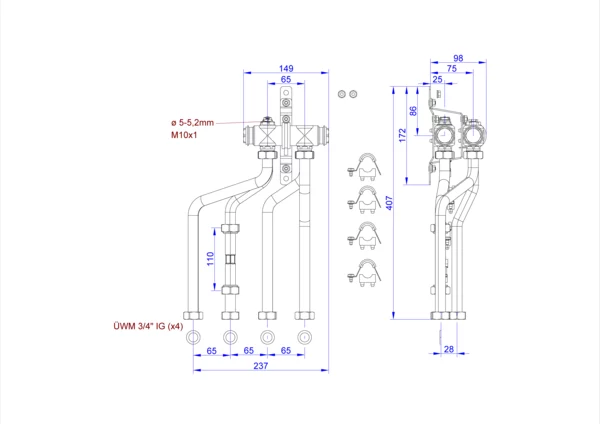

Artikelabmessung: B x H x T: 254 x 407 x 100 mm
Artikelgewicht: 1,81 kg

GTIN: 4061323176502
Warennummer: 73072910
Werksartikelnummer: FZ-000002
Warengruppe: WM
URL: https://www.strawa.com/produkt/FZ-000002

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
