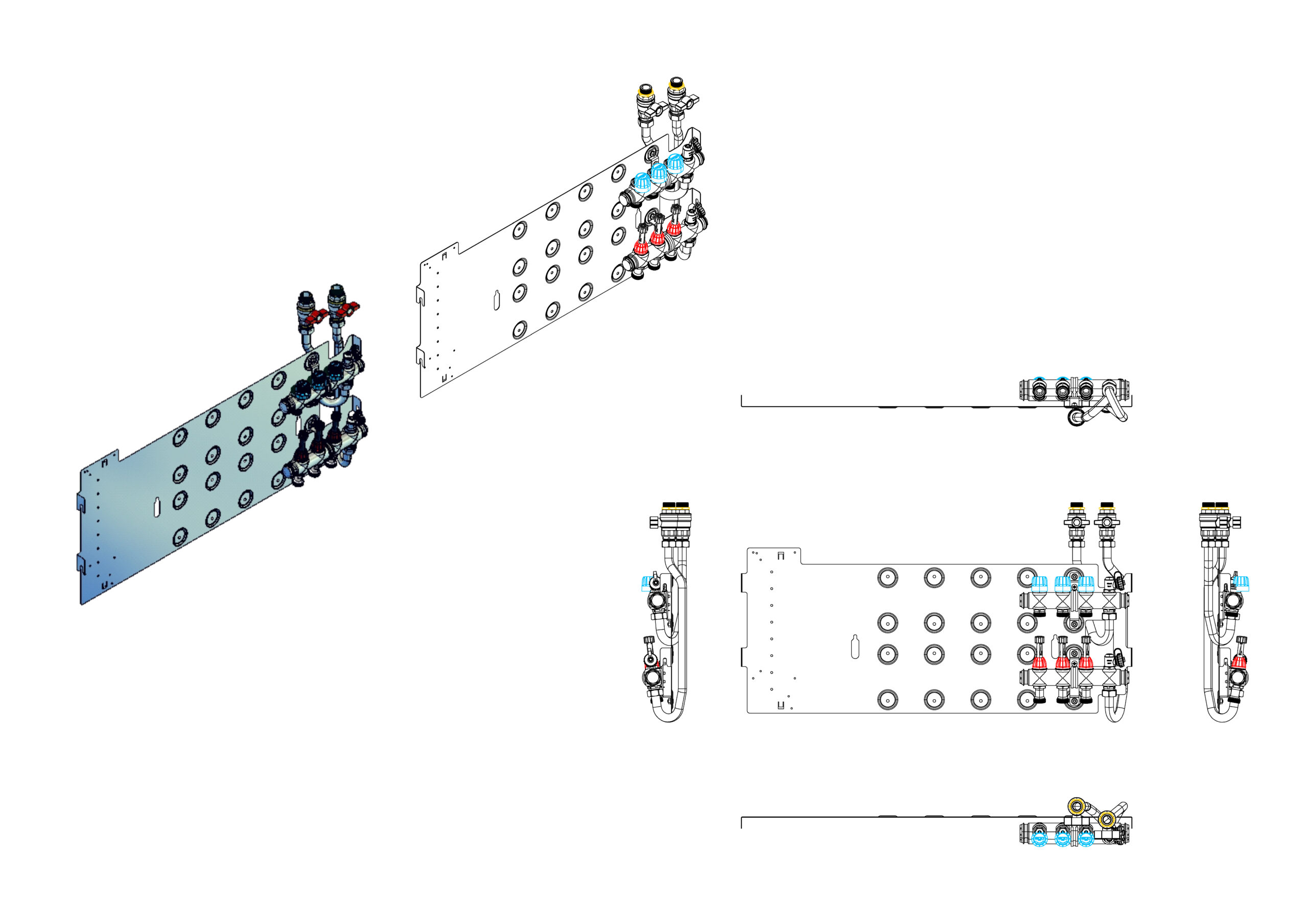

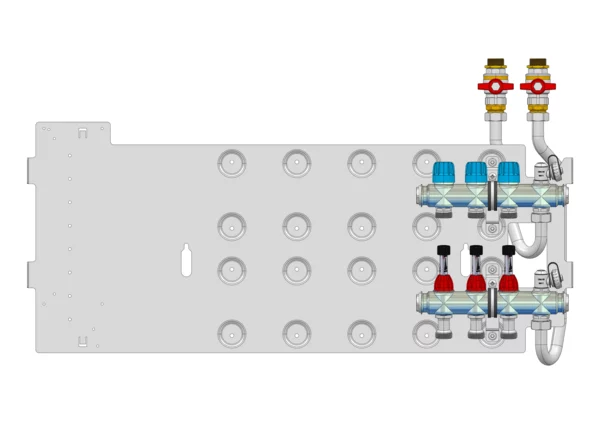

strawa Friwara WM-VT-18-GB2,0-KH 3 Hkr.

strawa Friwara WM-VT-18-GB2,0-KH 3 Hkr.,BxHxT: 841 x 472 x 105 mm, Flächenheizungsverteiler mit Durchflussanzeiger min/max im Vorlauf, Ventiileinsätzen mit Aufnahme EGO-Schnellverschluss im Rücklauf, SFEE-Ventil im Vor- und Rücklauf, Grundblech 2,0

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Verteilermodule Verteiler e-class 18

Artikelnummer: FV-030003

Listenpreis: 290,50 €

Anfragen/Merken

strawa Friwara WM-VT-18-GB2,0-KH 3 Hkr.

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- hydraulischer Abgleich pro Heizkreis
- bauseitige Estrichaufheizung in der Bauphase
- optionale Montage einer Klemmleiste möglich
Bestandteile
- Montageblech GB2,0 für Friwara WM-EBZ-G(S)2,0, WM-APS-G(S)2,0 und WM-UPS-G(S)2,0 Schränke
- Verteilerbalken aus Edelstahl 1.4301 (DIN EN 10088)
- Befestigungsschellen mit Gummieinlage zur Schallentkopplung
- pro Heizkreis ist im Vorlaufbalken ein Durchflussanzeiger MIN/MAX zum hydraulischen Abgleich von Flächenheiz- bzw. kühlkreisen installiert
- absperrbar und visuell regulierbarer Durchfluss
- pro Heizkreis ist im Rücklaufbalken ein Thermostatventileinsatz M30x1,5 für die Aufnahme eines EGO-Regelantriebes installiert
- Spül-, Füll-, Entleerventile im Vor- und Rücklauf
- Kugelhähne zur Absperrung im Vor- und Rücklauf
Technische Daten
- 2 bis 12 Heizkreise
- für Schrankmodule Friwara WM-EBZ-G(S)2,0, Friwara WM-APS-G(S)2,0 oder Friwara WM-UPS-G(S)2,0
Einsatz in Hydraulikmodul (WM-TWE-FBR, WM-TWE-FBR-HT, WM-4L, WM-4L-HT)
- max. Volumenstrom 2,14 m³/h
- max. Betriebstemperatur 45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Einsatz in Hydraulikmodul Hybrid (WM-TWE-FB-HY, WM-TWE-4L-HY)
- max. Volumenstrom 0,8 m³/h
- max. Betriebstemperatur 45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Anschlüsse
- Primäranschluss (Kugelhahn) DN 20 (3/4“ AG, flachdichtend)
- Sekundäranschluss (Verteiler) DN 20 (3/4“ AG, mit Konus für Klemmverschraubungen)

3 Heizkreise
Artikelabmessung: B x H x T: 841 x 472 x 105 mm
Artikelgewicht: 5,19 kg

Marke: strawa

strawa Friwara WM-VT-18-GB2,0-KH 3 Hkr.

3 Heizkreise
Artikelabmessung: B x H x T: 841 x 472 x 105 mm
Artikelgewicht: 5,19 kg

GTIN: 4061323176397
Warennummer: 84818059
Werksartikelnummer: FV-030003

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
