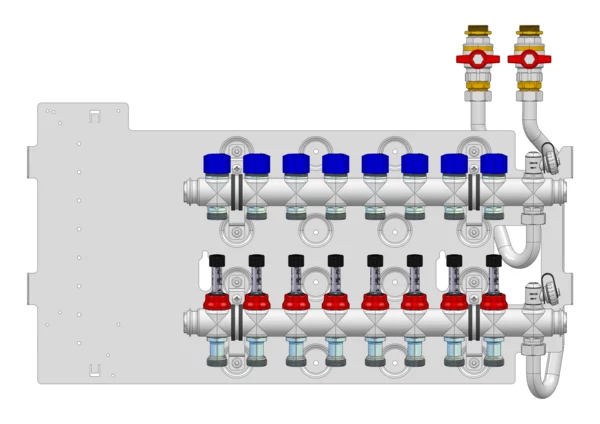

strawa Friwara WM-VT-63-GB1,5-KH 8 Hkr.

strawa Friwara WM-VT-63-GB1,5-KH 8 Hkr.,BxHxT: 691 x 472 x 105 mm, Flächenheizungsverteiler mit Durchflussanzeiger 0-3 l/min im Vorlauf und Ventiileinsätzen M30x1,5 im Rücklauf, SFEE-Ventil im Vor- und Rücklauf, Grundblech 1,5

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Verteilermodule Verteiler e-class 63

Artikelnummer: FV-000008

Listenpreis: 385,00 €

Anfragen/Merken

strawa Friwara WM-VT-63-GB1,5-KH 8 Hkr.

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- hydraulischer Abgleich pro Heizkreis
- bauseitige Estrichaufheizung in der Bauphase
- optionale Montage einer Klemmleiste möglich
Bestandteile
- Montageblech GB1,5 für Friwara WM-EBZ-G1,5, WM-APS-G1,5 und WM-UPS-G1,5 Schränke
- Verteilerbalken aus Edelstahl 1.4301 (DIN EN 10088)
- Befestigungsschellen mit Gummieinlage zur Schallentkopplung
- pro Heizkreis ist im Vorlaufbalken ein Regolux ® Durchflussanzeiger 0-3 l/min zum hydraulischen Abgleich von Flächenheiz- bzw. kühlkreisen installiert
- absperrbar und visuell regulierbarer Durchfluss
- pro Heizkreis ist im Rücklaufbalken ein Thermostatventileinsatz M30x1,5 für die Aufnahme eines Stell- bzw. Regelantriebs installiert
- Spül-, Füll-, Entleerventile im Vor- und Rücklauf
- Kugelhähne zur Absperrung im Vor- und Rücklauf
Technische Daten
- 2 bis 9 Heizkreise
- für Schrankmodule Friwara WM-EBZ-G1,5, Friwara WM-APS-G1,5 oder Friwara WM-UPS-G1,5
Einsatz in Hydraulikmodul (WM-TWE-FBR, WM-TWE-FBR-HT, WM-4L, WM-4L-HT)
- max. Volumenstrom 2,14 m³/h
- max. Betriebstemperatur 45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Einsatz in Hydraulikmodul Hybrid (WM-TWE-FB-HY, WM-TWE-4L-HY)
- max. Volumenstrom 0,8 m³/h
- max. Betriebstemperatur 45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Anschlüsse
- Primäranschluss (Kugelhahn) DN 20 (3/4“ AG, flachdichtend)
- Sekundäranschluss (Verteiler) DN 20 (3/4“ AG, mit Konus für Klemmverschraubungen)

8 Heizkreise
Artikelabmessung: B x H x T: 691 x 472 x 105 mm
Artikelgewicht: 6,46 kg

Marke: strawa

strawa Friwara WM-VT-63-GB1,5-KH 8 Hkr.

8 Heizkreise
Artikelabmessung: B x H x T: 691 x 472 x 105 mm
Artikelgewicht: 6,46 kg

GTIN: 4061323176090
Warennummer: 84818059
Werksartikelnummer: FV-000008

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
