strawa Friwara WM-AP-Gehäuse-G2,0

strawa Friwara WM-AP-Gehäuse-G2,0

1. Beschreibung:
   Das Aufputz-Gehäuse-Schrankmodul Friwara WM-AP-Gehäuse-G2,0 ist eine modulare multifunktionale Einheit, die zum Friwara WM Systembaukasten gehört. Es lässt sich über weitere Module, wie Hydraulik, Anschlussschiene, Verteiler und Vorverdrahtungen teil- bzw. komplett im Werk oder auf der Baustelle montieren. Der Systembaukasten ist ideal geeignet für den Einsatz in Wohngebäuden, die eine effiziente Warmwasser-versorgung und Wärmeregelung benötigen. Das Aufputz-Gehäuse-Schrankmodul Friwara WM-AP-Gehäuse-G2,0 ermöglichen einen einfachen, variablen und sicheren Einbau aller Module.

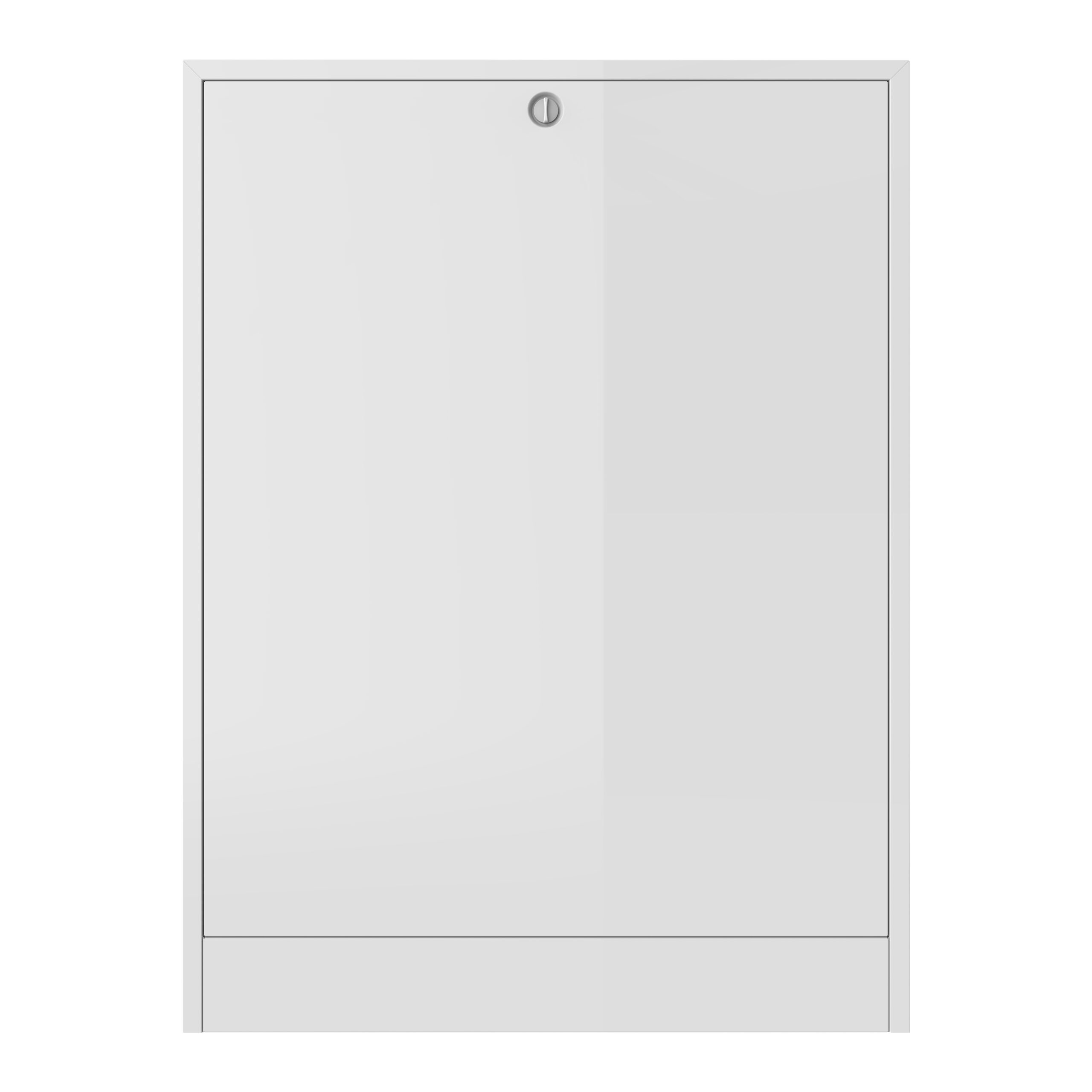

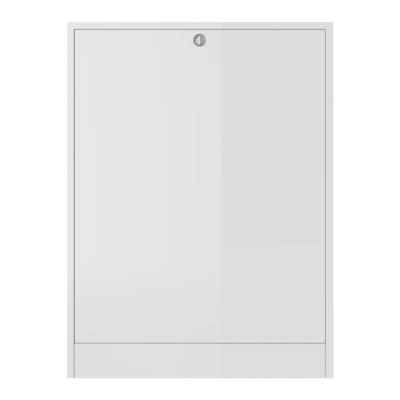

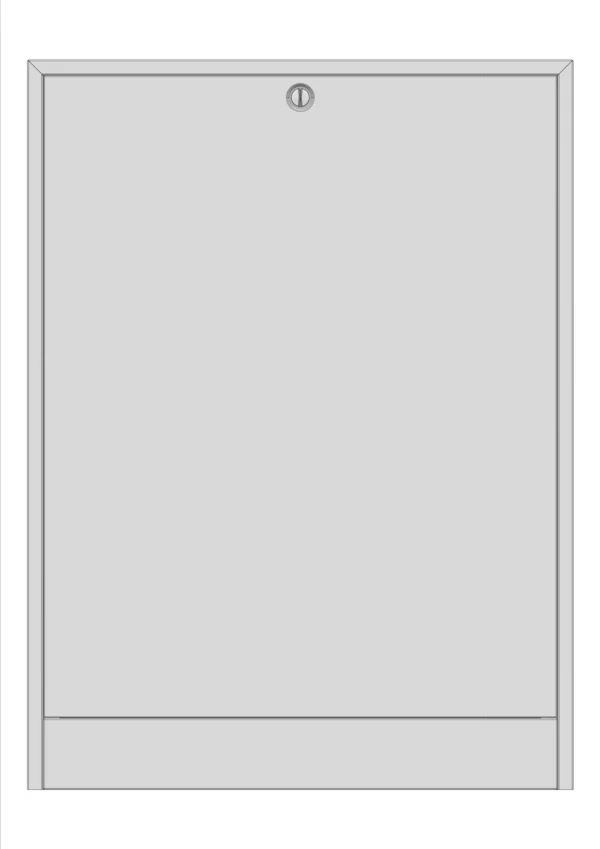

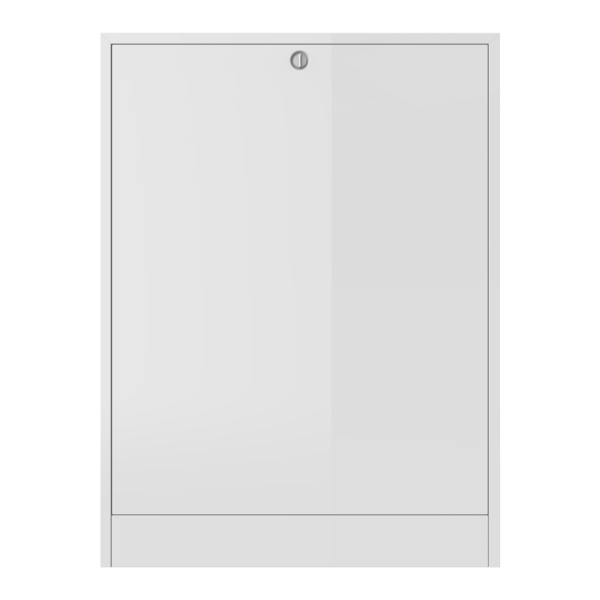

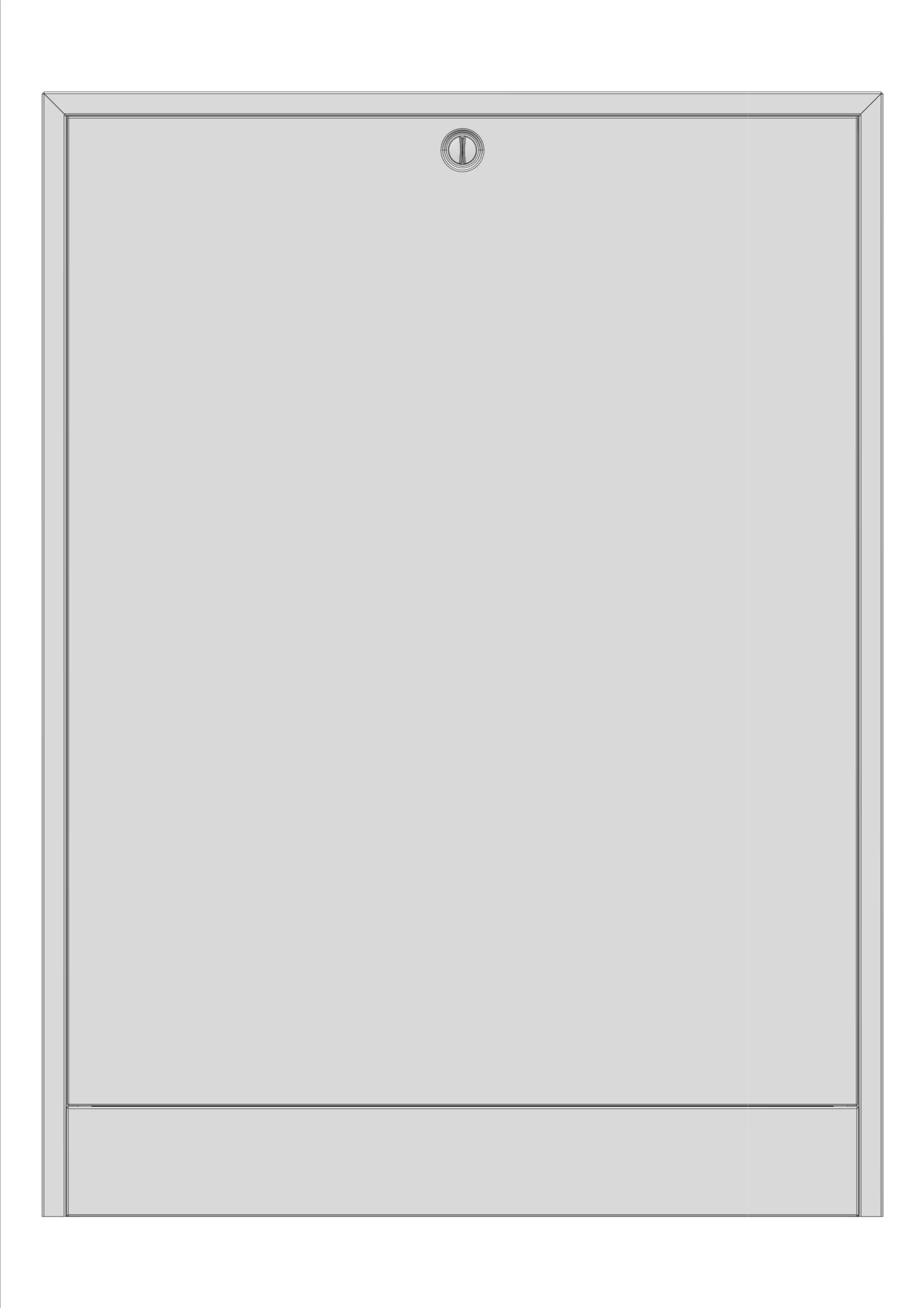

   Das Aufputz-Gehäuse verdeckt die verbauten Komponenten der dahinterliegenden Station.Die Konstruktion umfasst ein Aufputz-Gehäuse sowie eine Einstecktür. Zur Montage wird das Aufputz-Gehäuse über die vormontierte Zarge geführt und werkzeuglos befestigt.Hergestellt aus verzinktem Stahlblech, sind alle sichtbaren Elemente in weiß (RAL 9016) ausgeführt. Die Einstecktür wird durch einen integrierten Drehriegel sicher verschlossen. Das Aufputz-Gehäuse-Schrankmodul Friwara WM-AP-Gehäuse-G2,0 ist für den Einbau von Hydraulikmodulen mit oder ohne optionalen Hochtemperarturabgang und den zusätzlichen Einbau von Flächenverteilern und deren Vorverdrahtung konzipiert.

2. Aufbau von Kompaktstationen:
   Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
   Bezeichnung WM-Modul - Artikel-Nr.

   • Schrankmodul FS-xxxxxx
   • Anschlussschienenmodul FA-xxxxxx
   • Hydraulikmodul FH-xxxxxx
   • Verteilermodul FV-xxxxxx
   • Vorverdrahtungsmodul (optional) FE-xxxxxx
   • Montageartikel* FM-xxxxxx
   Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.

3. Vorteile:

   • modulare Zusammenstellung von Kompaktstationen
   • Module können werk- oder baustellenseitig montiert werden
   • alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
   • geringe Bautiefe 130 mm

4. Technische Daten:

   • aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
   • intergrierter Drehriegel zum Verschließen
   • für Hydraulik-, Anschlussschienen- und Verteilermodule
   • für Verteilermodule 2 bis 12 Heizkreise
   • für Hydraulikmodule mit Grundblech GB1,5 und GB2,0

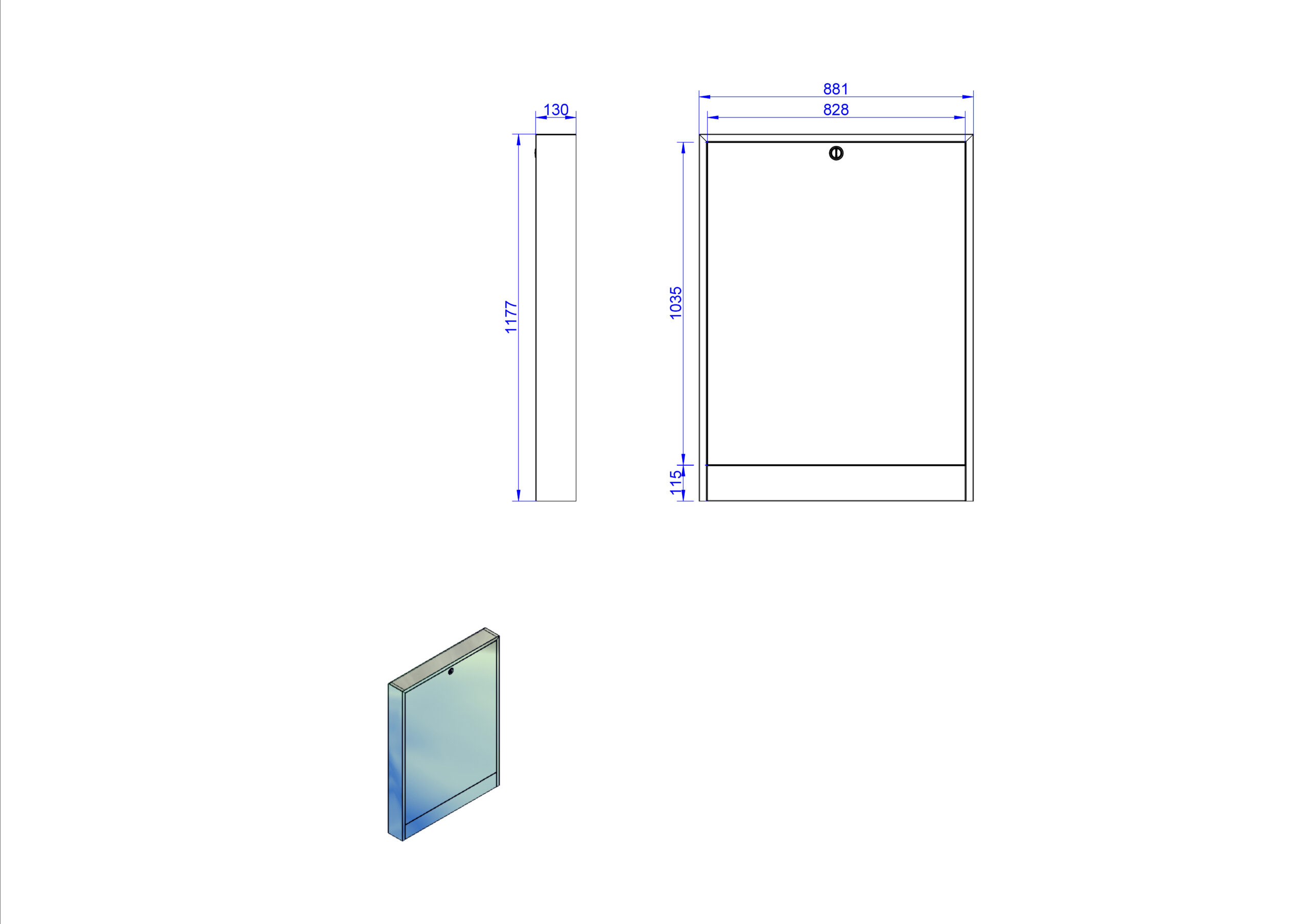

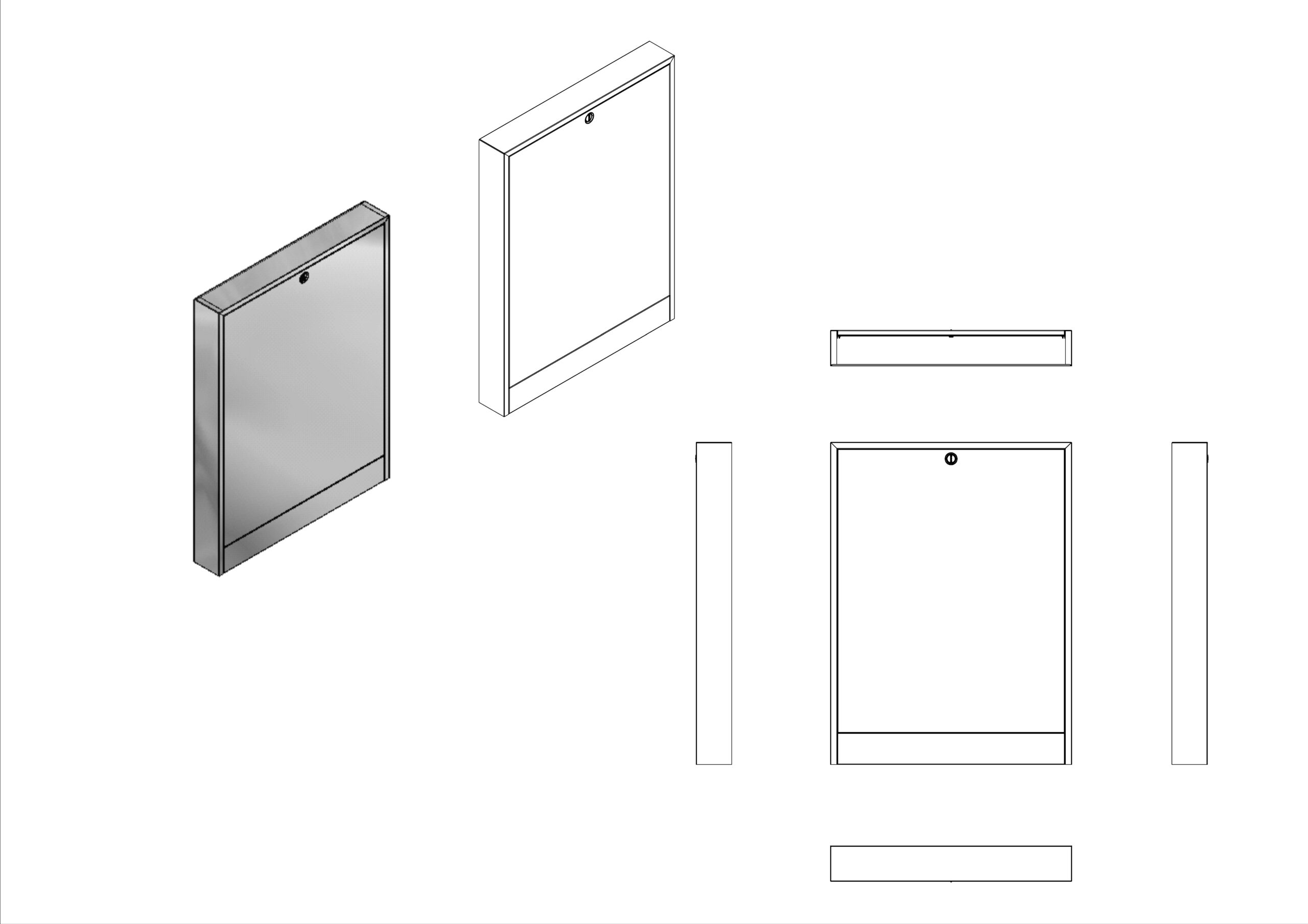

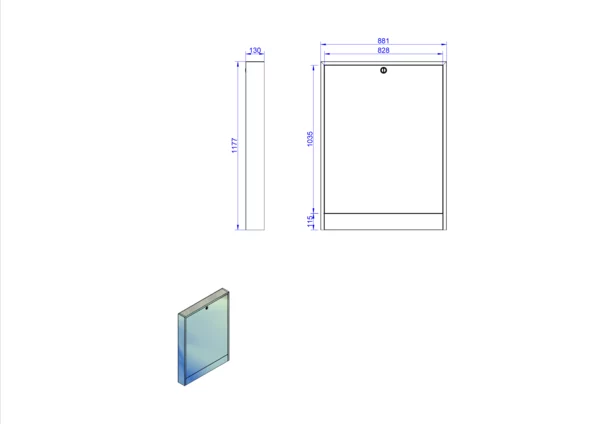

   • Maße B x H x T 881 x 1177 x 130 mm


Artikelspezifikation:
Aufputz-Gehäuse groß Typ 2,0
Artikelabmessung: B x H x T: 881 x 1177 x 130 mm
Artikelgewicht: 13,4 kg

GTIN: 4061323184774
Warennummer: 73269098
Werksartikelnummer: FS-040004
Warengruppe: WM
URL: https://www.strawa.com/produkt/FS-040004

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
