strawa Friwara WM-AP-Gehäuse-G1,5

strawa Friwara WM-AP-Gehäuse-G1,5

1. FUNKTIONSBESCHREIBUNG:
Die Aufputz-Gehäuse-Schrankmodule Friwara WM-AP-Gehäuse sind modulare multifunktionale Einheiten, die zum Friwara WM Systembaukasten gehören. Sie lassen sich über weitere Module, wie Hydraulik, Anschlussschiene, Verteiler und Vorverdrahtungen teil- bzw. komplett im Werk oder auf der Baustelle montieren. Der Systembaukasten ist ideal geeignet für den Einsatz in Wohngebäuden, die eine effiziente Warmwasser-versorgung und Wärmeregelung benötigen. Die Aufputz-Gehäuse-Schrankmodule Friwara WM-AP-Gehäuse ermöglichen einen einfachen, variablen und sicheren Einbau aller Module.
Beschreibung

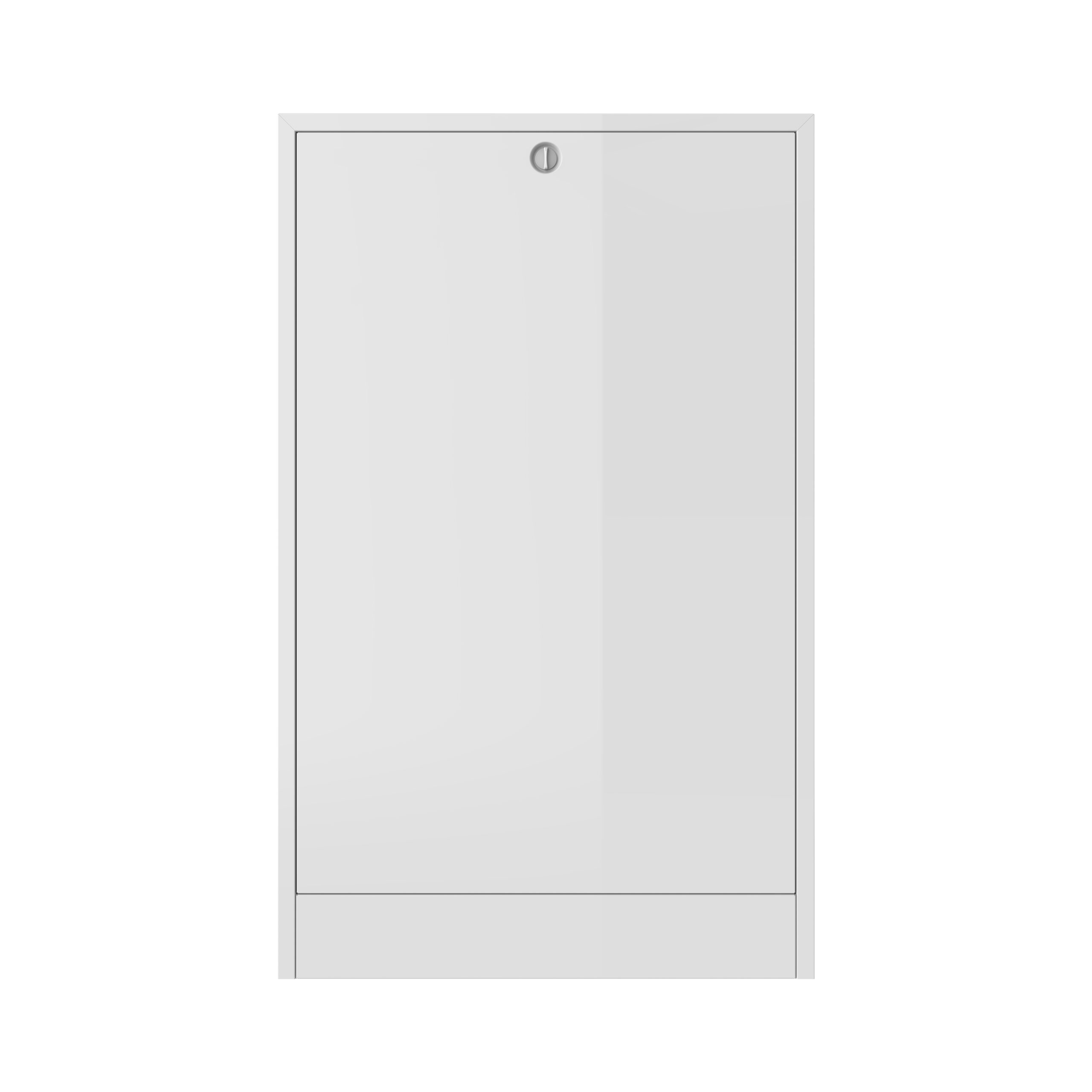

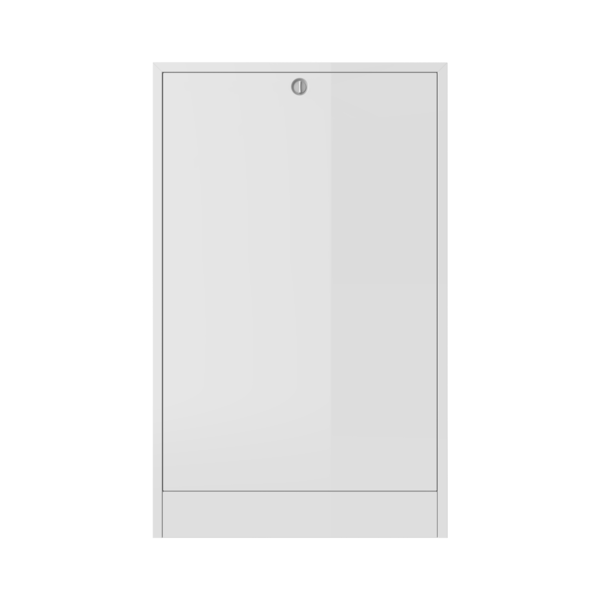

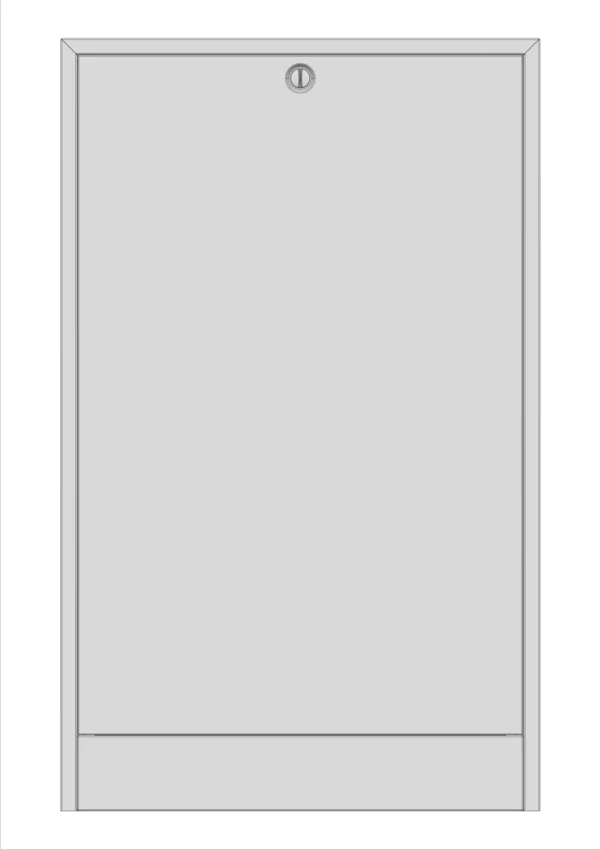

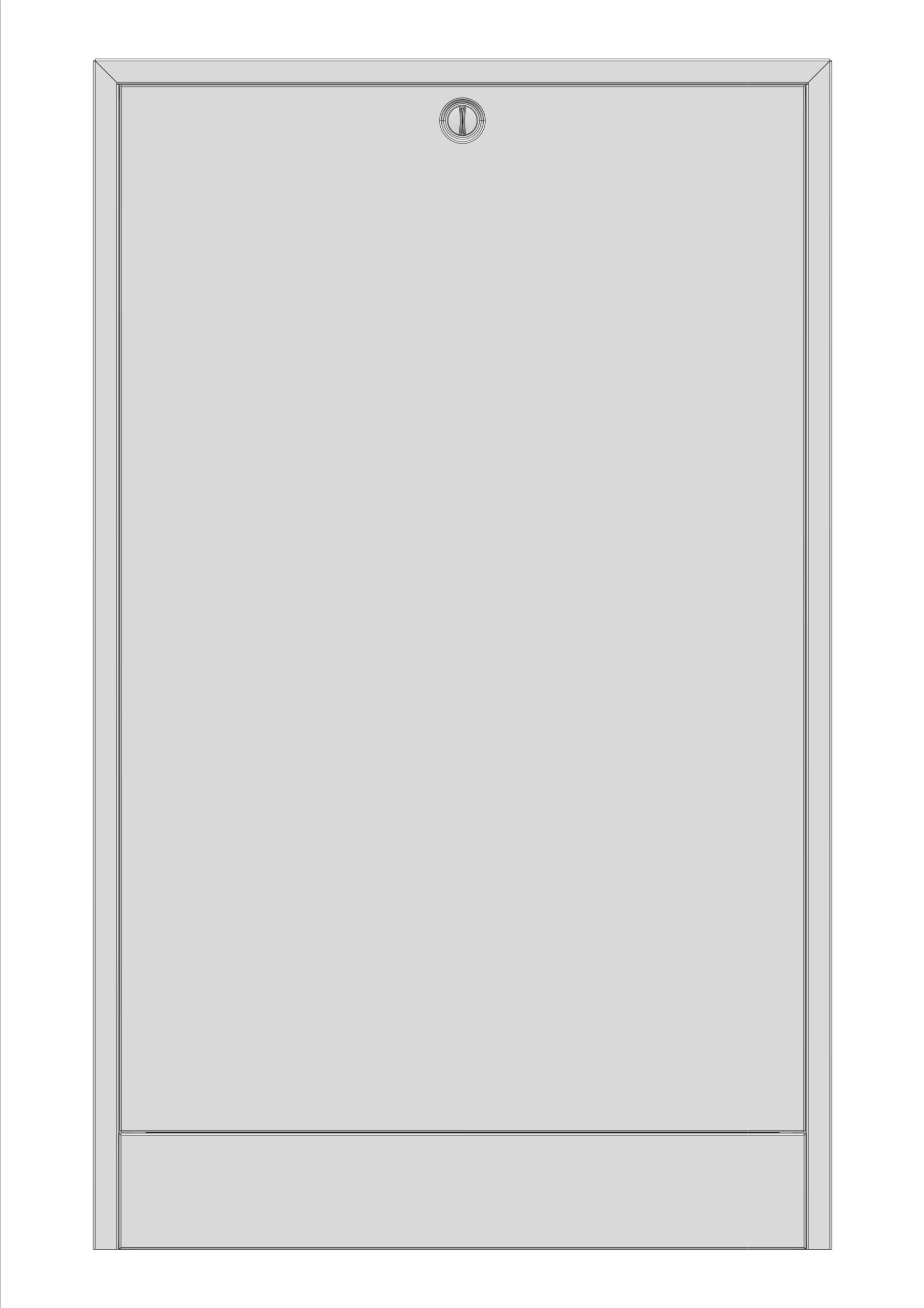

Das Aufputz-Gehäuse verdeckt die verbauten Komponenten der dahinterliegenden Station.Die Konstruktion umfasst ein Aufputz-Gehäuse sowie eine Einstecktür. Zur Montage wird das Aufputz-Gehäuse über die vormontierte Zarge geführt und werkzeuglos befestigt.Hergestellt aus verzinktem Stahlblech, sind alle sichtbaren Elemente in weiß (RAL 9016) ausgeführt. Die Einstecktür wird durch einen integrierten Drehriegel sicher verschlossen. Die Aufputz-Gehäuse-Schrankmodule Friwara WM-AP-Gehäuse gibt es in zwei unterschiedlichen Höhen und Breiten. Das kleine Aufputz-Gehäuse ist für den Einbau von Hydraulikmodulen mit oder ohne optionalen Hochtemperarturabgang und ohne zusätzliche Flächenheizung konzipiert. Das große Aufputz-Gehäuse ist für den zusätzlichen Einbau von Flächenverteilern und deren Vorverdrahtung konzipiert.
2. AUFABU VON KOMPAKTSTATIONEN AUS MODULEN:
Der Friwara WM Systembaukasten besteht aus mehreren Modulen, um daraus eine komplette Station zu bauen.
Folgende Module werden für die Trinkwassererwärmung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Montageartikel* FM-xxxxxx
Folgende Module werden für die Trinkwassererwärmung mit zusätzlicher Flächenheizung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Verteilermodul FV-xxxxxx
- Vorverdrahtungsmodul (optional) FE-xxxxxx
- Montageartikel* FM-xxxxxx
*Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.
3. VORTEILE:
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
- geringe Bautiefe 130 mm
4. TECHNISCHE DATEN:
4.1 AP-GEHÄUSE KLEIN:
- beinhaltet die Typen AP-Gehäuse-K1,5 / AP-Gehäuse-K2,0
- aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
- intergrierter Drehriegel zum Verschließen
- für Hydraulik- und Anschlussschienenmodule
- AP-Gehäuse-K1,5 B x H x T 731 x 795 x 130 mm
-AP-Gehäuse-K2,0 B x H x T 881 x 795 x 130 mm
4.2 AP-GEHÄUSE GROß:
- beinhaltet die Typen AP-Gehäuse-G1,5 / AP-Gehäuse-G2,0
- aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
- intergrierter Drehriegel zum Verschließen
- für Hydraulik-, Anschlussschienen- und Verteilermodule

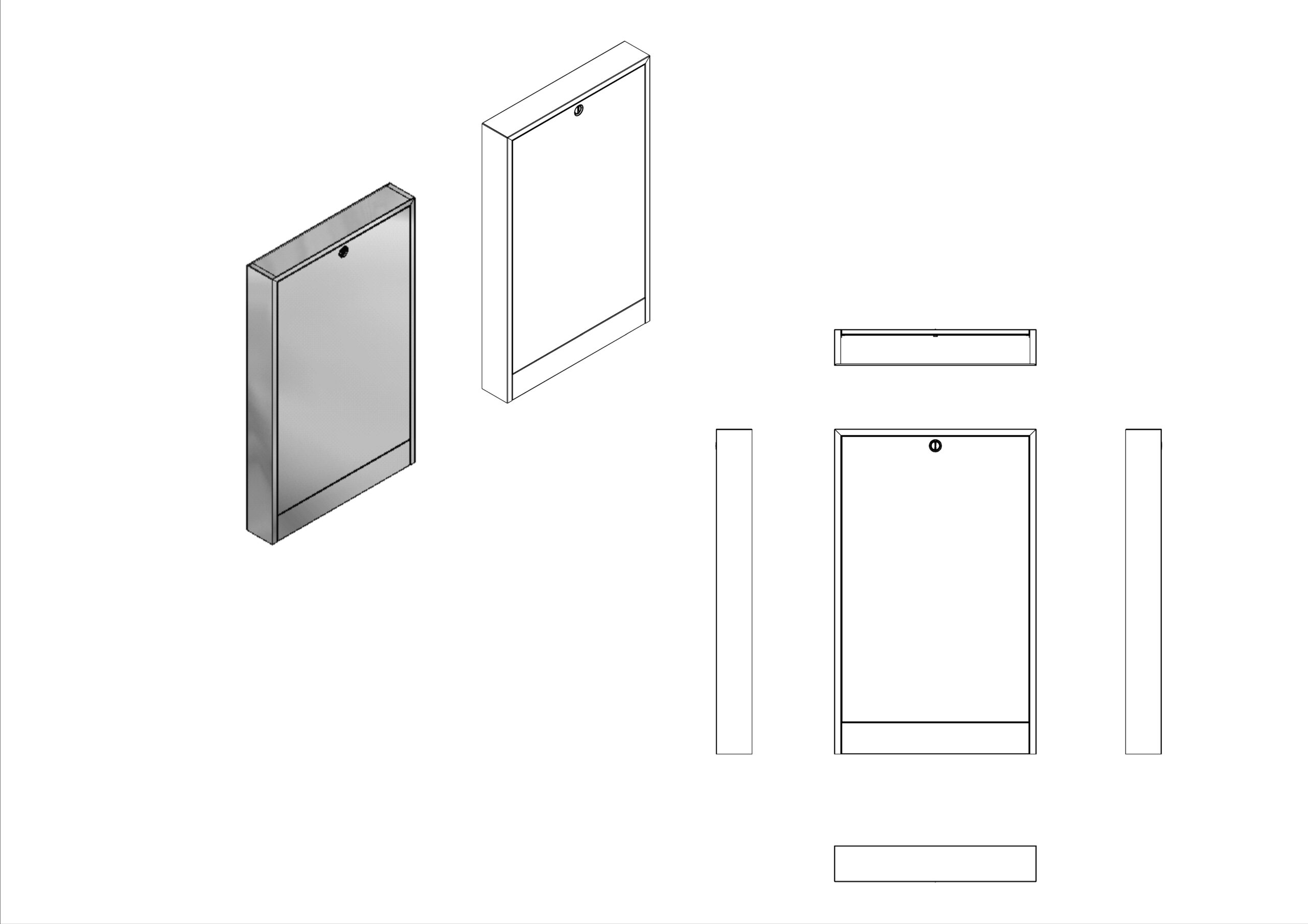

- AP-Gehäuse-G1,5 B x H x T 731 x 1177 x 130 mm
- AP-Gehäuse-G2,0 B x H x T 881 x 1177 x 130 mm

Artikelspezifikationen:
Aufputz-Gehäuse groß Typ 1,5

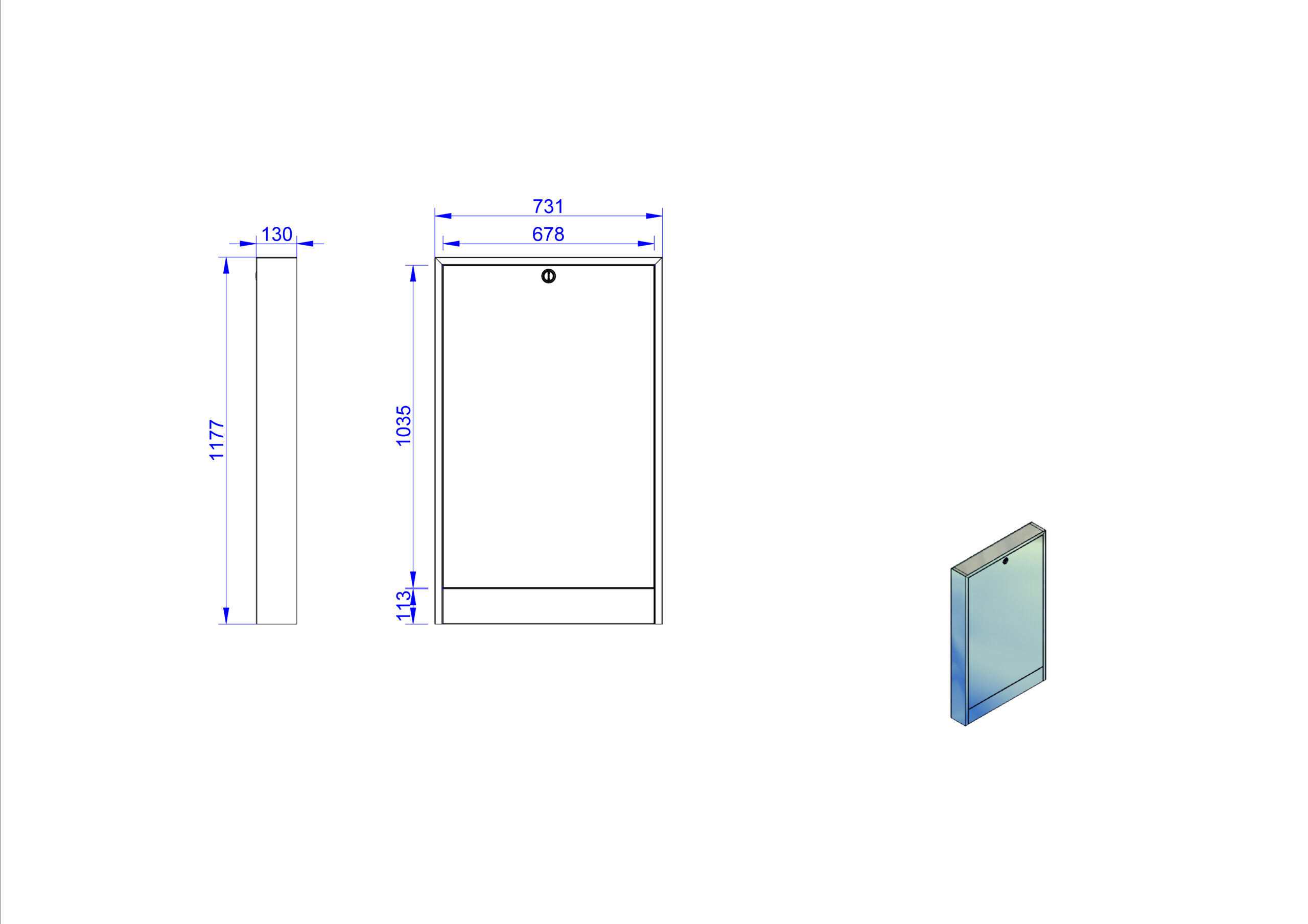

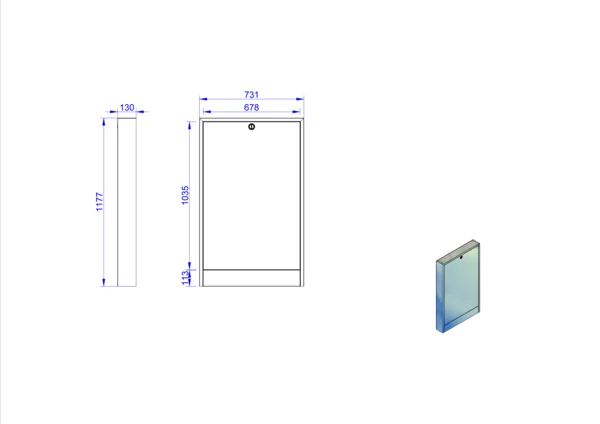

Abmessung (Breite x Höhe x Tiefe): 731 x 1177 x 130 mm
Gewicht: 11,7 kg
Warengruppe: WM
Warennummer: 73269098
Ursprungsland: DE
EAN: 4061323184767
Artikelnummer: FS-040003
URL: https://www.strawa.com/produkt/FS-040003

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com

Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
__________________________________________________________
Kostengruppe DIN 276 (2018-12): 422
Leistungsbereich STLB-Bau (2021-04): 041
