1. Beschreibung:

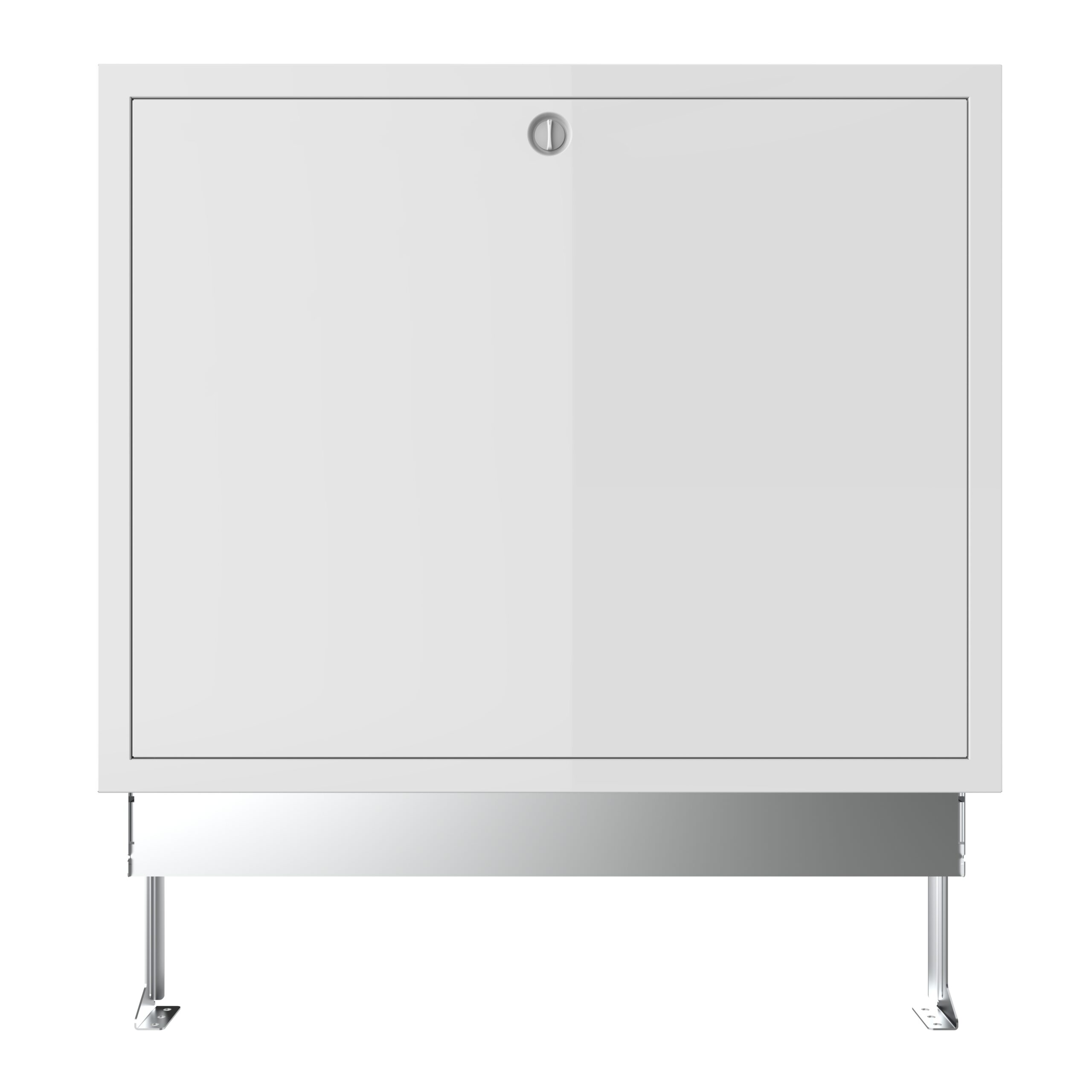

   Das Unterputz-Schrankmodul Friwara WM-UPS-K2,0 ist eine modulare multifunktionale Einheit, die zum Friwara WM Systembaukasten gehört. Es lässt sich über weitere Module, wie Hydraulik und Anschlussschiene teil- bzw. komplett im Werk oder auf der Baustelle montieren. Der Systembaukasten ist ideal geeignet für den Einsatz in Wohngebäuden, die eine effiziente Warmwasserversorgung und Wärmeregelung benötigen. Dias Schrankmodul Friwara WM-UPS-K2,0 ermöglicht einen einfachen, variablen und sicheren Einbau aller Module.
   Der Unterputz-Schrank ist höhenvariabel und in der Wand montierbar. Für den Einbau in Trockenbauwänden sind spezielle Montagehilfen für einfache oder zweifache Beplankungen vorgesehen. Zusätzlich sind Befestigungslöcher für verschiedene andere Trockenbausysteme, wie z.B. GIS-Profil, vorhanden. Das Schrankmodul Friwara WM-UPS-K2,0 ist für die Aufnahme von Hydraulikmodulen ohne integrierten Flächenverteiler vorgesehen. In diesem Fall wird der Flächenverteiler bauseits separat als externer Verteiler installiert.

2. Aufbau von Kompaktstationen:
   Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
   Bezeichnung WM-Modul - Artikel-Nr.

   • Schrankmodul FS-xxxxxx
   • Anschlussschienenmodul FA-xxxxxx
   • Hydraulikmodul FH-xxxxxx
   • Verteilermodul FV-xxxxxx
   • Vorverdrahtungsmodul (optional) FE-xxxxxx
   • Montageartikel* FM-xxxxxx
   Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.

3. Vorteile:

   • modulare Zusammenstellung von Kompaktstationen
   • Module können werk- oder baustellenseitig montiert werden
   • einfache Montage durch Befestigungslöcher und -laschen, auch für Trockenbauwände oder GIS-Profile
   • alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
   • geringe Bautiefe von 110 mm

4. Technische Daten:

   • aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
   • Schrankfüße bis 160 mm ausziehbar
   • vorgefertigte Aufnahmepunkte der Hydraulik- und Anschlussschienenmodule
   • vorgefertigte Halterungspunkte für Einbau in Trockenbauwänden
   • zur Befestigung sind Montagelöcher an der Zargenrückwand und in den Zargenfüßen vorhanden
   • für Hydraulikmodule mit Grundblech GB1,5

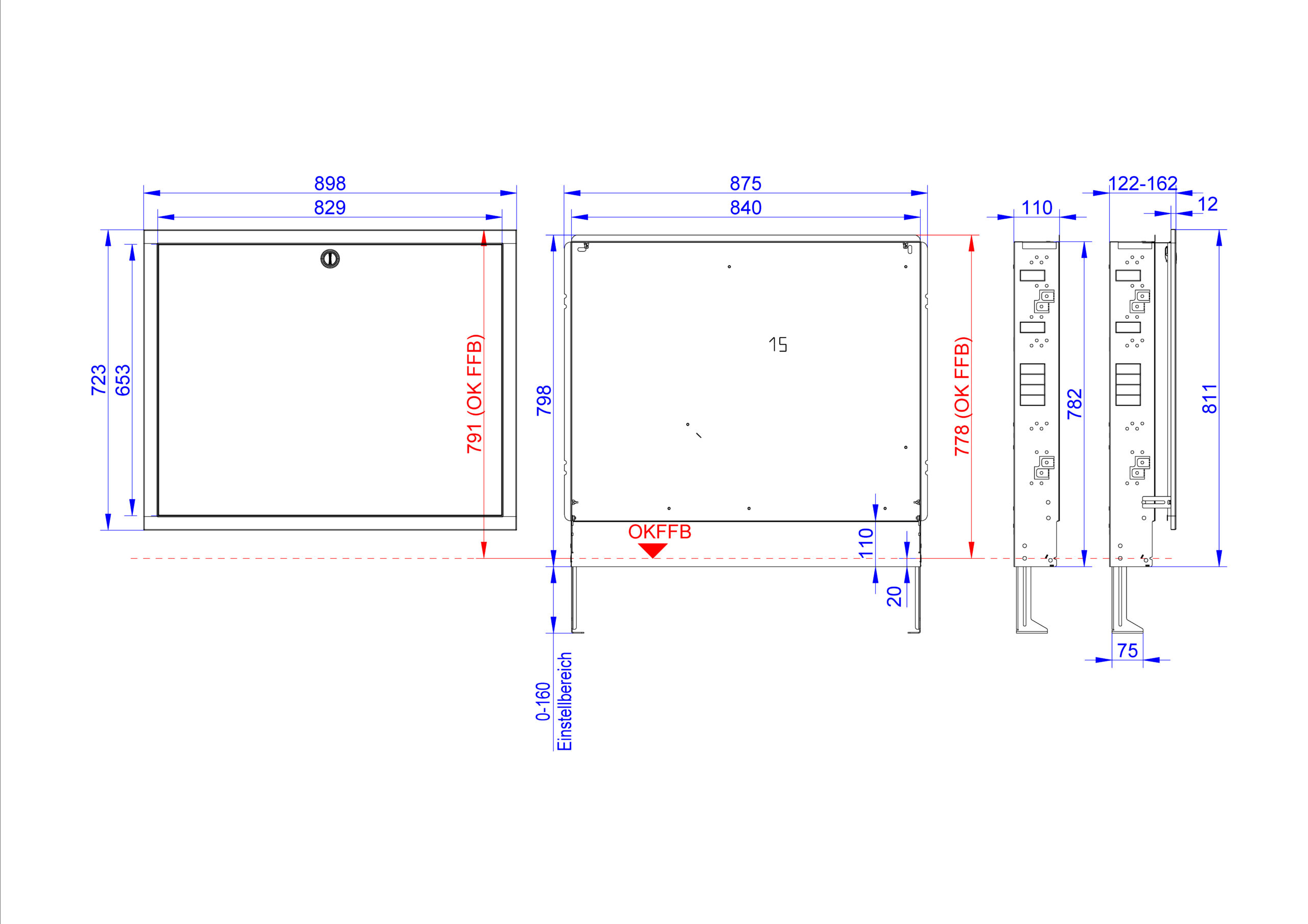

   Einbauzargenmaße:

   • B x H x T 874 x 798-958 x 110 mm
   Maße komplett mit Frontblende:

   • B x H x T 898 x 813-973 x 122-162 mm
   Einbaumaße:

   • Nischeneinbaubreite 894 mm
   • Nischeneinbauhöhe von OKFFB 772 mm
   • Nischeneinbautiefe 120-160 mm


Artikelspezifikation:
Unterputz-Schrank klein Typ 2,0 für Hydraulikmodule mit Grundblech 1,5
Artikelabmessung: B x H x T: 898 x 813 x 122 mm
Artikelgewicht: 15,6 kg

GTIN: 4061323185986
Warennummer: 73269098
Werksartikelnummer: FS-030002
Warengruppe: WM
URL: https://www.strawa.com/produkt/FS-030002

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
