1. Beschreibung:

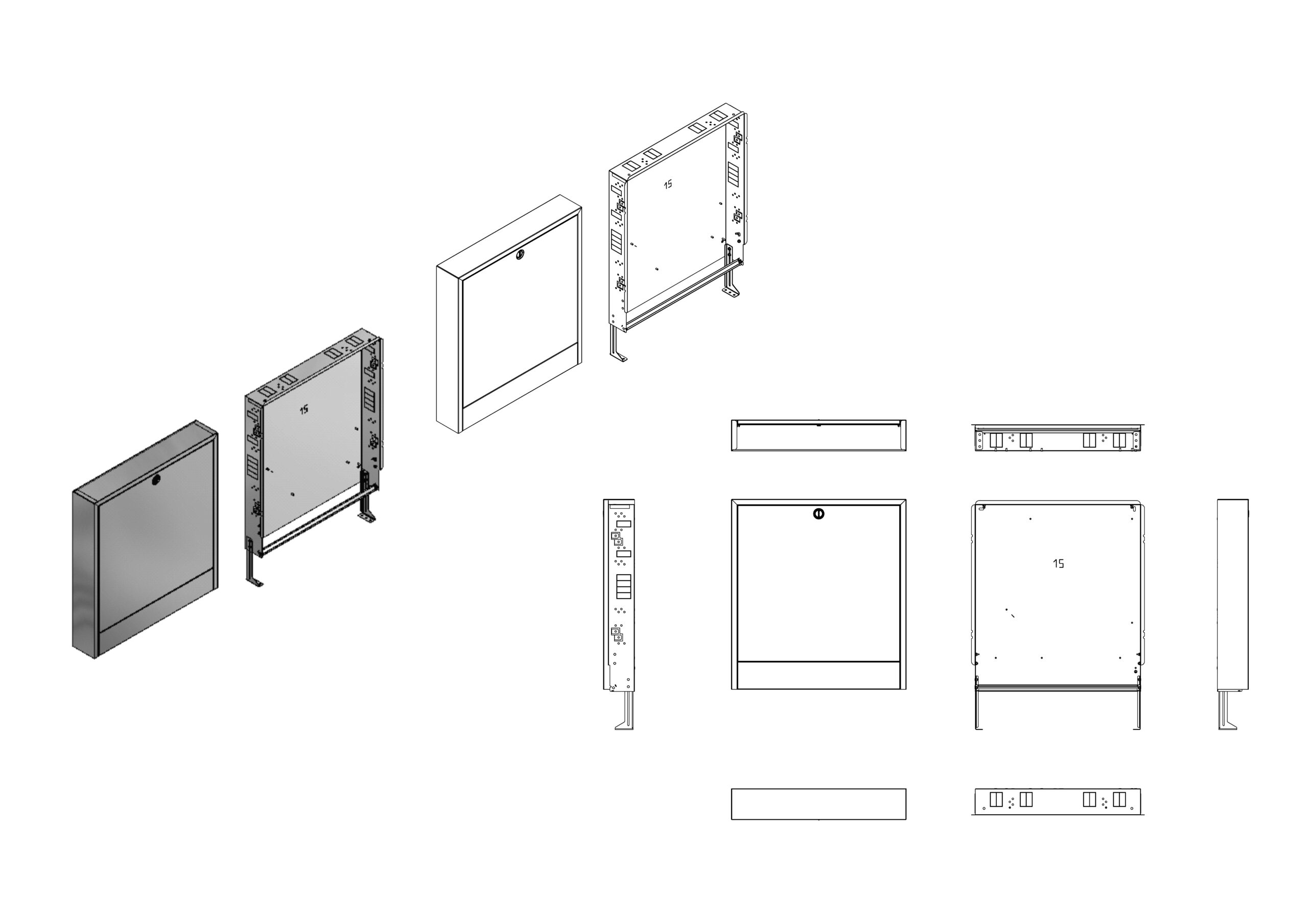

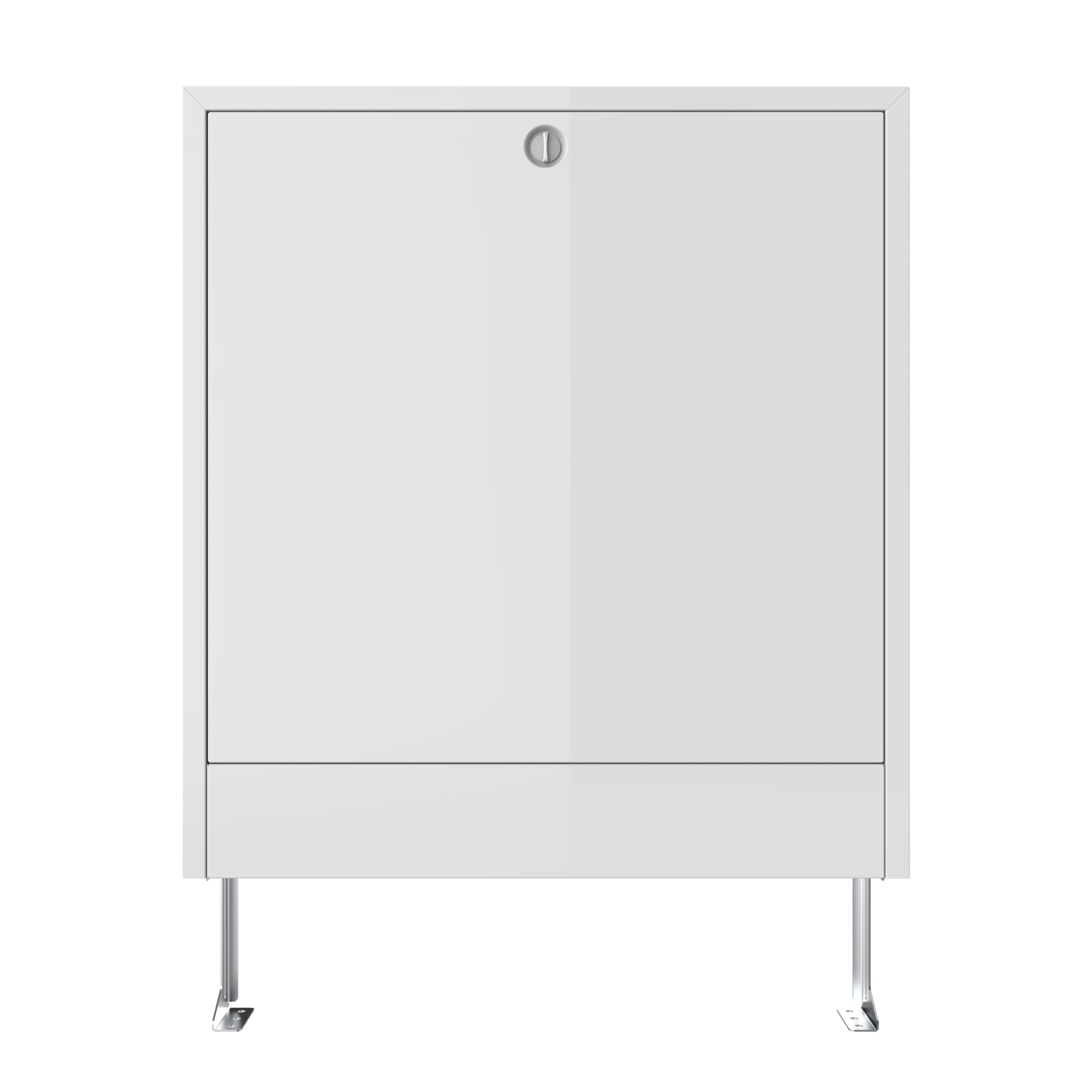

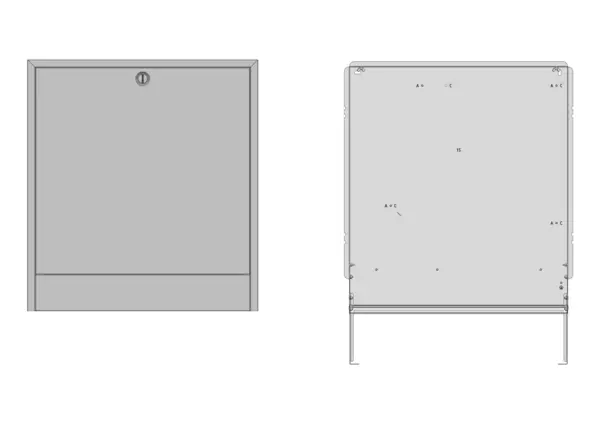

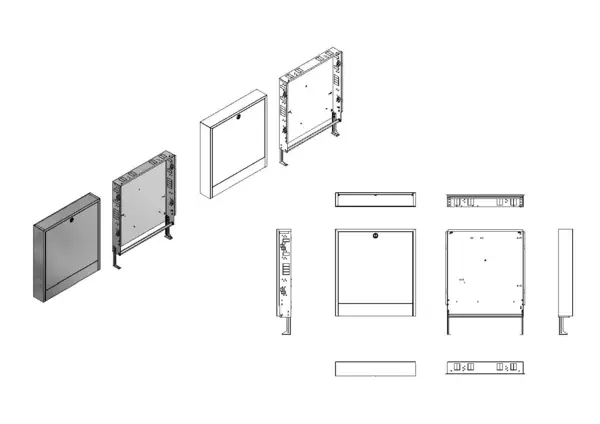

   Das Aufputz-Schrankmodul Friwara WM-APS-K1,5 ist eine modulare multifunktionale Einheit, die zum Friwara WM Systembaukasten gehört. Es lässt sich über weitere Module, wie Hydraulik und Anschlussschiene teil- bzw. komplett im Werk oder auf der Baustelle montieren. Der Systembaukasten ist ideal geeignet für den Einsatz in Wohngebäuden, die eine effiziente Warmwasser-versorgung und Wärmeregelung benötigen. Das Schrankmodul Friwara WM-APS-K1,5 ermöglicht einen einfachen, variablen und sicheren Einbau aller Module.
   Der Aufputz-Schrank ist höhenvariabel und an der Wand montierbar. Für die Montage sind Befestigungslöcher in der Zargenrückwand, sowie in den Zargenfüßen vorhanden.Das Schrankmodul Friwara WM-APS-K1,5 ist für die Aufnahme von Hydraulikmodulen ohne integrierten Flächenverteiler vorgesehen.

2. Aufbau von Kompaktstationen:
   Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
   Bezeichnung WM-Modul - Artikel-Nr.

   • Schrankmodul FS-xxxxxx
   • Anschlussschienenmodul FA-xxxxxx
   • Hydraulikmodul FH-xxxxxx
   • Verteilermodul FV-xxxxxx
   • Vorverdrahtungsmodul (optional) FE-xxxxxx
   • Montageartikel* FM-xxxxxx
   Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.

3. Vorteile:

   • modulare Zusammenstellung von Kompaktstationen
   • Module können werk- oder baustellenseitig montiert werden
   • einfache Montage durch vorkonfigurierte Befestigungslöcher
   • alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
   • geringe Bautiefe von 130 mm

4. Technische Daten:

   • aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
   • Schrankfüße bis 160 mm ausziehbar
   • vorgefertigte Aufnahmepunkte der Hydraulik- und Anschlussschienenmodule
   • zur Befestigung sind Montagelöcher an der Zargenrückwand und in den Zargenfüßen vorhanden
   • für Hydraulikmodule mit Grundblech GB1,5

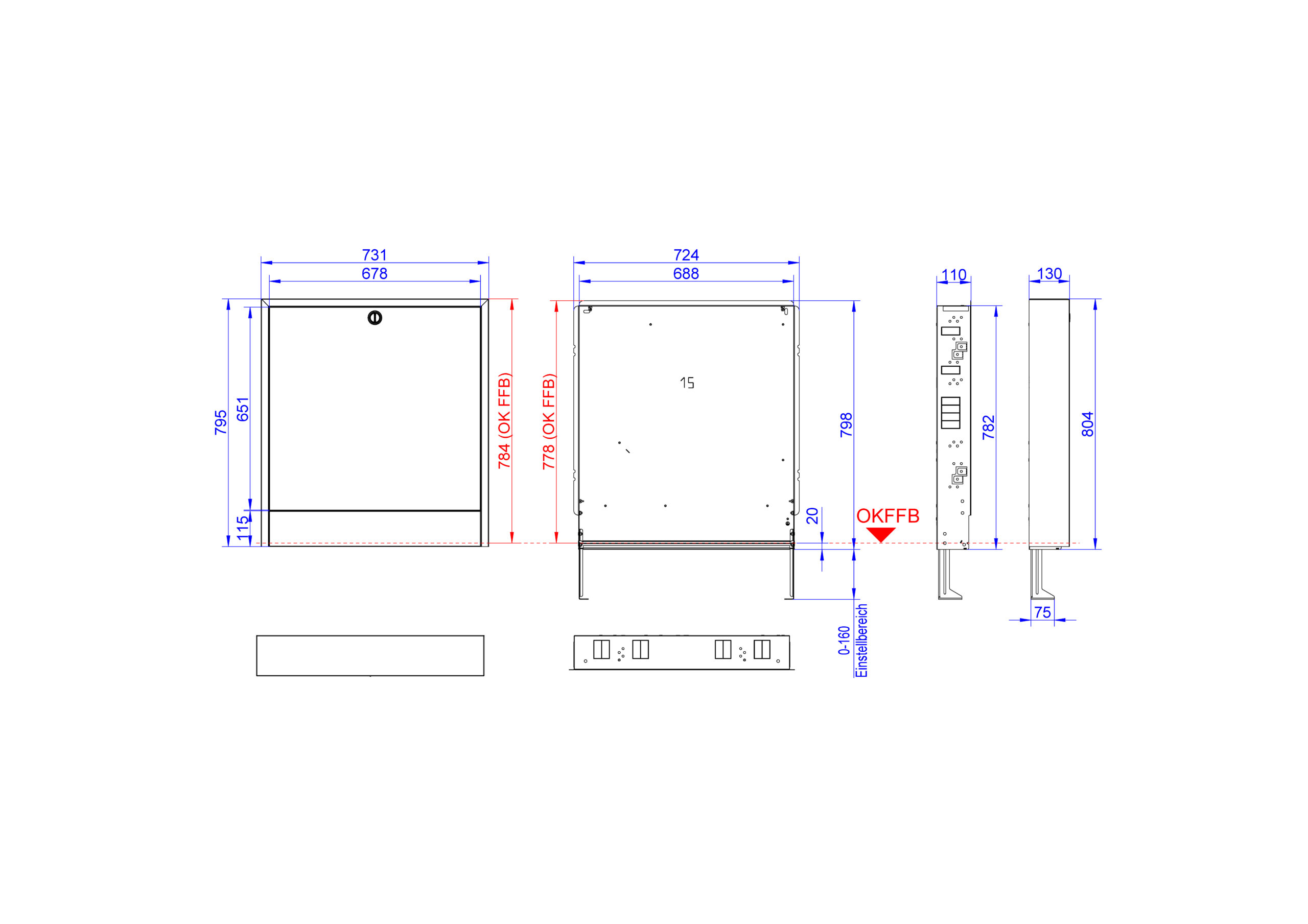

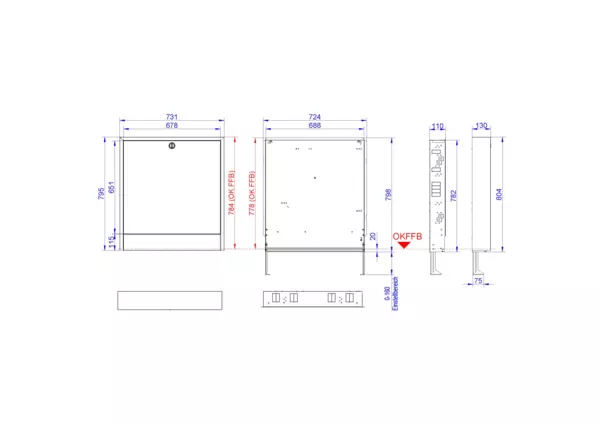

   Einbauzargenmaße:

   • B x H x T 724 x 798-958 x 110 mm
   Maße komplett mit Aufputzhaube:

   • B x H x T 731 x 804-964 x 130 mm


Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  422 Wärmeverteilnetze

Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
