strawa Friwara WM-UP-FBL-K2,0

strawa Friwara WM-UP-FBL-K2,0

1. FUNKTIONSBESCHREIBUNG:
Die Frontblenden-Schrankmodule Friwara WM-UP-FBL sind modulare multifunktionale Einheiten, die zum Friwara WM Systembaukasten gehören. Sie lassen sich über weitere Module, wie Hydraulik, Anschlussschiene, Verteiler und Vorverdrahtungen teil- bzw. komplett im Werk oder auf der Baustelle montieren. Der Systembaukasten ist ideal geeignet für den Einsatz in Wohngebäuden, die eine effiziente Warmwasser-versorgung und Wärmeregelung benötigen. Die Frontblenden-Schrankmodule Friwara WM-UP-FBL ermöglichen einen einfachen, variablen und sicheren Einbau aller Module.
Beschreibung

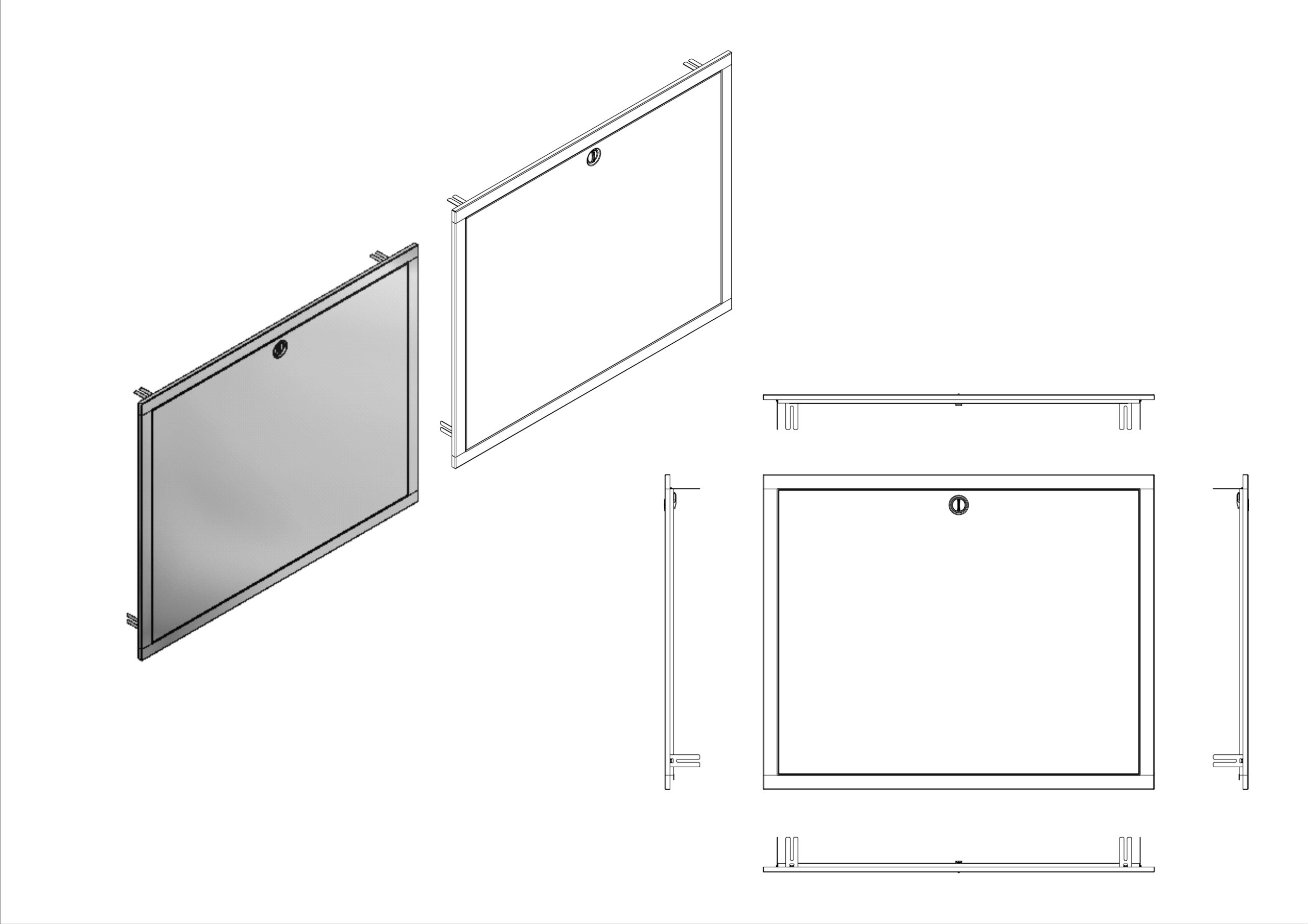

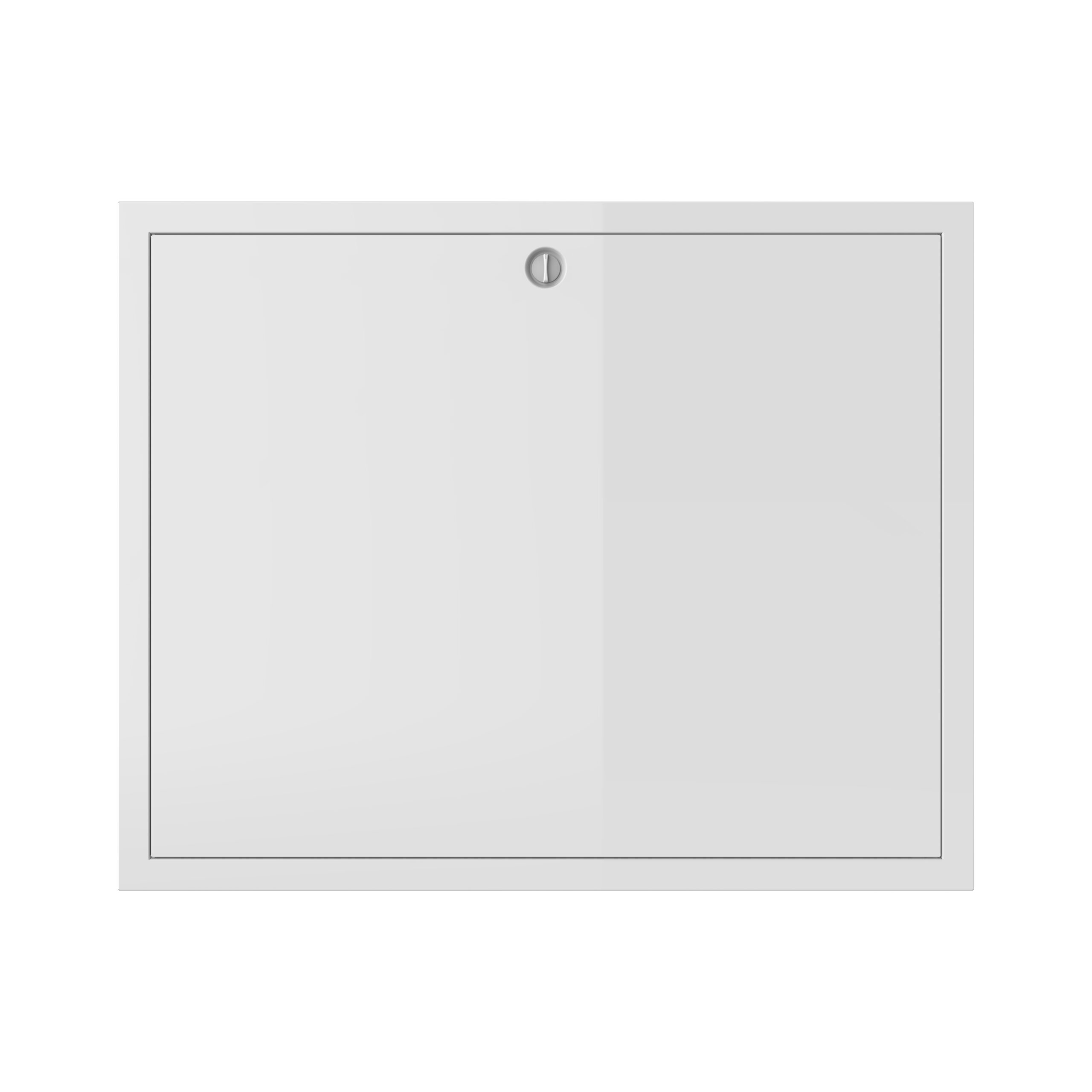

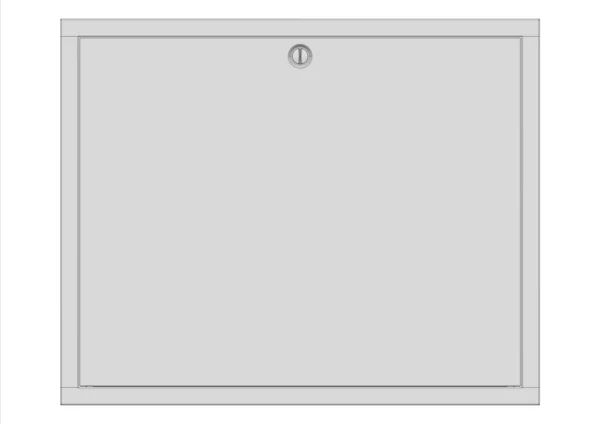

Die Frontblende verdeckt die verbauten Komponenten der dahinterliegenden Station. Der Aufbau besteht aus einem Frontrahmen und einer Einstecktür. Hergestellt aus verzinktem Stahlblech, sind alle sichtbaren Elemente in weiß (RAL 9016) ausgeführt. Durch flexible Einstecklaschen lässt sich die Frontblende bis zu 40 mm aus der Schrankzarge herausziehen. Die Einstecktür wird durch einen integrierten Drehriegel sicher verschlossen. Die Frontblenden-Schrankmodule Friwara WM-UP-FBL gibt es in zwei unterschiedlichen Höhen und Breiten. Die kleine Frontblende ist für den Einbau von Hydraulikmodulen mit oder ohne optionalen Hochtemperarturabgang und ohne zusätzliche Flächenheizung konzipiert. Der große Frontblende ist für den zusätzlichen Einbau von Flächenverteilern und deren Vorverdrahtung konzipiert.
2. AUFABU VON KOMPAKTSTATIONEN AUS MODULEN:
Der Friwara WM Systembaukasten besteht aus mehreren Modulen, um daraus eine komplette Station zu bauen.
Folgende Module werden für die Trinkwassererwärmung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Montageartikel* FM-xxxxxx
Folgende Module werden für die Trinkwassererwärmung mit zusätzlicher Flächenheizung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Verteilermodul FV-xxxxxx
- Vorverdrahtungsmodul (optional) FE-xxxxxx
- Montageartikel* FM-xxxxxx
*Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.
3. VORTEILE
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
4. TECHNISCHE DATEN:
4.1 FRONTBLENDE KLEIN:
- beinaltet die Typen FBL-K1,5 / FBL-K2,0
- aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
- bis 40 mm aus Schrankzarge ausziehbar
- integrierter Drehriegel zum Verschließen
- für Hydraulik- und Anschlussschienenmodule
- Maße FBL-K1,5 B x H x T 748 x 723 x 12 mm
- Maße FBL-K2,0 B x H x T 898 x 723 x 12 mm
4.2 FRONTBLENDE GROß:
- beinaltet die Typen FBL-G1,5 / FBL-G2,0
- aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
- bis 40 mm aus Schrankzarge ausziehbar
- integrierter Drehriegel zum Verschließen
- für Hydraulik-, Anschlussschienen- und Verteilermodule
- Maße FBL-G1,5 B x H x T 748 x 1105 x 12 mm
- Maße FBL-G2,0 B x H x T 898 x 1105 x 12 mm

Artikelspezifikationen:
Unterputz-Frontblende klein Typ 2,0

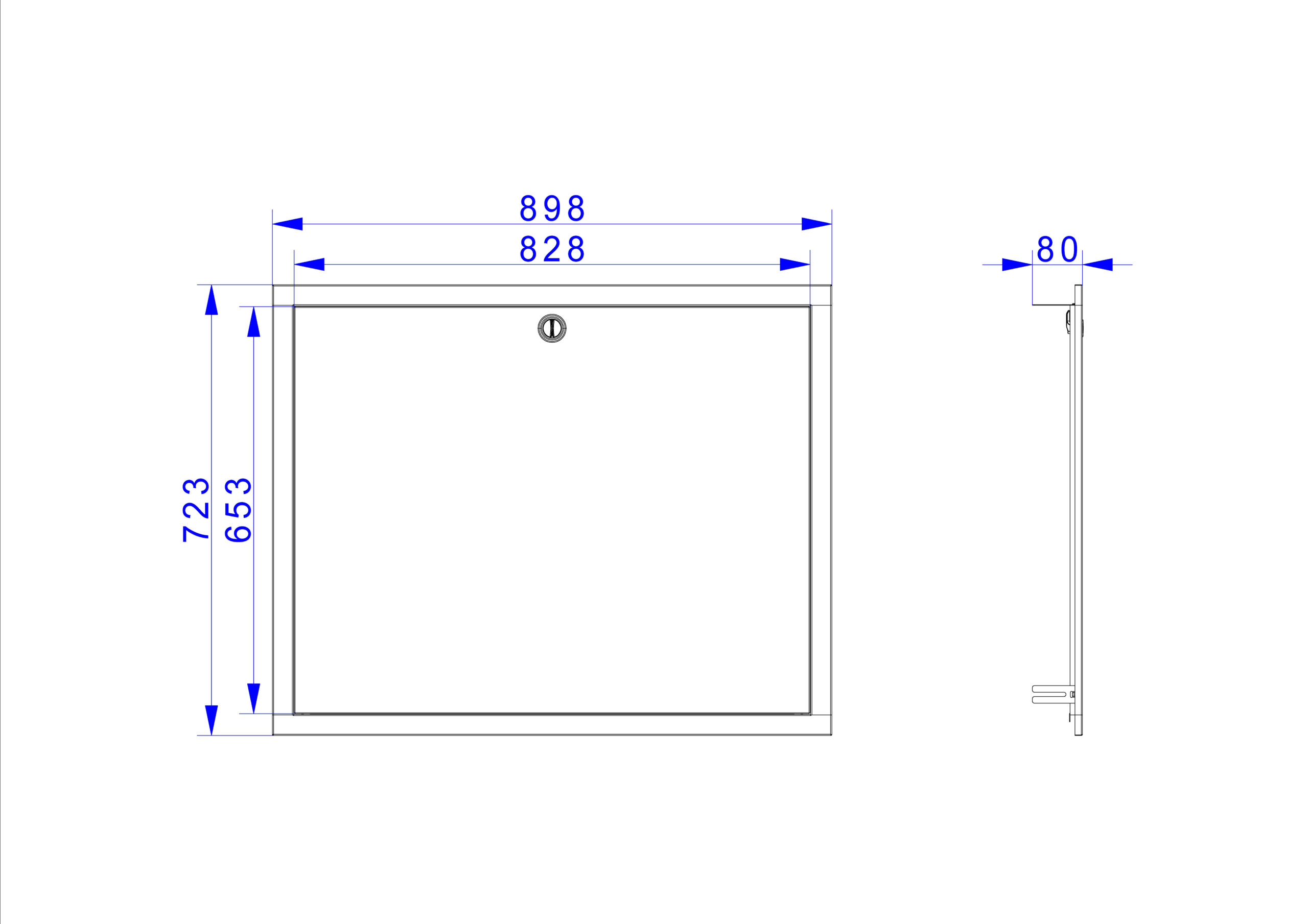

Abmessung (Breite x Höhe x Tiefe): 898 x 723 x 80 mm
Gewicht: 6,5 kg
Warengruppe: WM
Warennummer: 73269098
Ursprungsland: DE
EAN: 4061323185962
Artikelnummer: FS-010002
URL: https://www.strawa.com/produkt/FS-010002

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com

Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
__________________________________________________________
Kostengruppe DIN 276 (2018-12): 422
Leistungsbereich STLB-Bau (2021-04): 041
