1. FUNKTIONSBESCHREIBUNG:
Die Einbauzargen-Schrankmodule Friwara WM-EBZ sind modulare multifunktionale Einheiten, die zum Friwara WM Systembaukasten gehören. Sie lassen sich über weitere Module, wie Hydraulik, Anschlussschiene, Verteiler und Vorverdrahtungen teil- bzw. komplett im Werk oder auf der Baustelle montieren. Der Systembaukasten ist ideal geeignet für den Einsatz in Wohngebäuden, die eine effiziente Warmwasser-versorgung und Wärmeregelung benötigen. Die Einbauzargen-Schrankmodule Friwara WM-EBZ ermöglichen einen einfachen, variablen und sicheren Einbau aller Module.
Beschreibung
Die aus verzinktem Stahlblech bestehenden Einbauzargen sind höhenvariabel und in bzw. an einer Wand montierbar.
Unterputz:

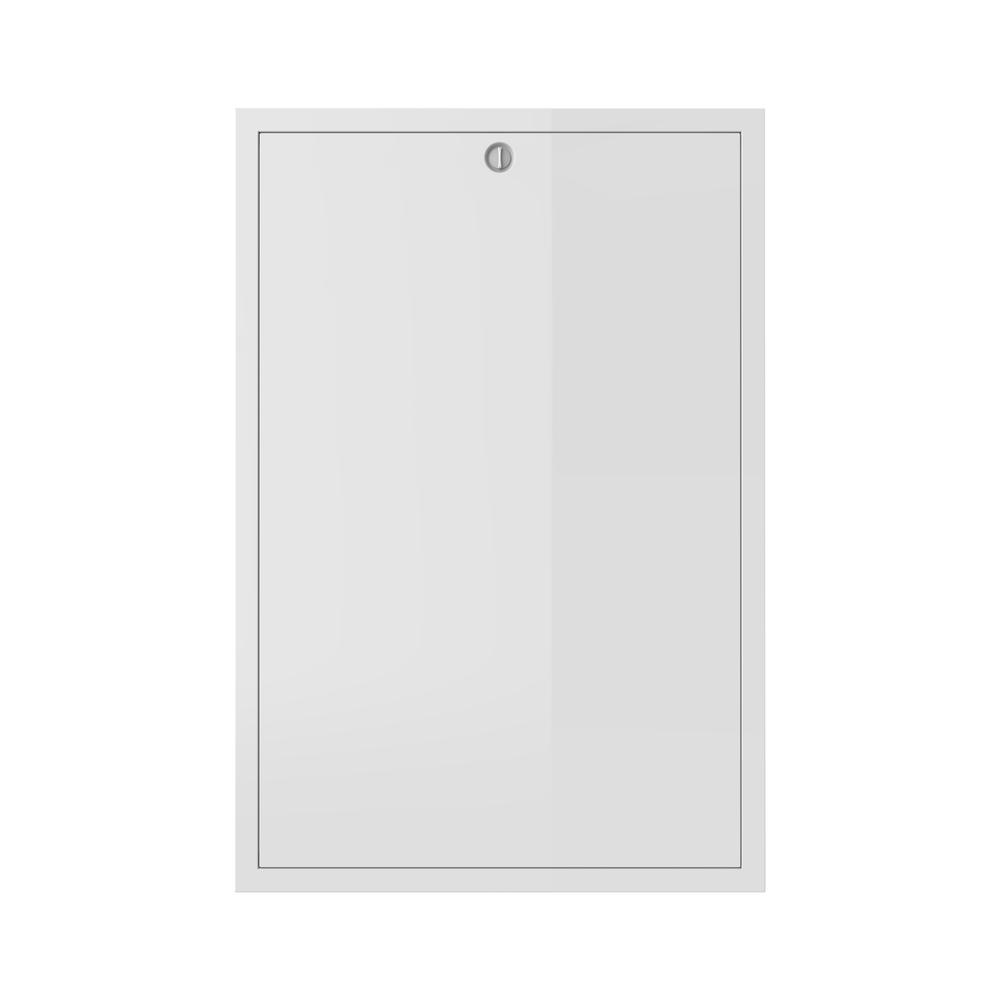

Für den Einbau in Trockenbauwänden sind spezielle Montagehilfen für einfache oder zweifache Beplankungen vorgesehen. Zusätzlich sind Befestigungslöcher für verschiedene andere Trockenbausysteme, wie z.B. GIS-Profil, vorhanden. Passende Frontblenden sind separat erhältlich und nicht im Lieferumfang enthalten.
Aufputz:
Für die Befestigung an einer Wand, sind Befestigungslöcher in der Zargenrückwand, sowie in den Zargenfüßen vorhanden. Passende Aufputzhauben sind separat erhältlich und nicht im Lieferumfang enthalten.
Die Einbauzargen-Schrankmodule Friwara WM-EBZ sind in zwei unterschiedlichen Baugrößen (Höhe und Breite) erhältlich. Die kleinere Ausführung ist für die Aufnahme von Hydraulikmodulen ohne integrierten Flächenverteiler vorgesehen. In diesem Fall wird der Flächenverteiler bauseits separat als externer Verteiler installiert.Die größere Variante ist für den kombinierten Einbau von Hydraulikmodulen sowie von Flächenverteilern ausgelegt. Zusätzlich ermöglicht sie die werkseitige oder bauseitige Vorverdrahtung der Komponenten innerhalb des Schranks.
2. AUFABU VON KOMPAKTSTATIONEN AUS MODULEN:
Der Friwara WM Systembaukasten besteht aus mehreren Modulen, um daraus eine komplette Station zu bauen.
Folgende Module werden für die Trinkwassererwärmung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Montageartikel* FM-xxxxxx
Folgende Module werden für die Trinkwassererwärmung mit zusätzlicher Flächenheizung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Verteilermodul FV-xxxxxx
- Vorverdrahtungsmodul (optional) FE-xxxxxx
- Montageartikel* FM-xxxxxx
*Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.
3. VORTEILE:
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- einfache Montage durch Befestigungslöcher und -laschen, auch für Trockenbauwände oder GIS-Profile
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
- geringe Bautiefe von 110 mm
3. TECHNISCHE DATEN:
3.1 EINBAUZARGE KLEIN:
- beinhaltet die Typen EBZ-K1,5 / EBZ-K2,0 / EBZ-KS2,0
- aus feuerverzinktem Stahlblech
- Schrankfüße bis 160 mm ausziehbar
- vorgefertigte Aufnahmepunkte der Hydraulik- und Anschlussschienenmodule
- vorgefertigte Halterungspunkte für Einbau in Trockenbauwänden
- zur Befestigung sind Montagelöcher an der Zargenrückwand und in den Zargenfüßen vorhanden
Maße EBZ-K1,5
- B x H x T 724 x 798-958 x 110 mm
- optional als Unterputz-Variante B x H x T 748 x 813-973 x 122-162 mm (komplett mit *Frontblende)
- optional als Aufputz-Variante B x H x T 731 x 804-964 x 130 mm (komplett mit *Aufputzhaube)
Maße EBZ-K2,0 / EBZ-KS2,0
- B x H x T 874 x 798-958 x 110 mm
- optional als Unterputz-Variante B x H x T 898 x 813-973 x 122-162 mm (komplett mit *Frontblende)
- optional als Aufputz-Variante B x H x T 881 x 804-964 x 130 mm (komplett mit *Aufputzhaube)
Einbaumaße
- Nischeneinbaubreite EBZ-K1,5 744 mm
- Nischeneinbaubreite EBZ-K2,0 / EBZ-KS2,0 894 mm
- Nischeneinbauhöhe von OKFFB 772 mm
- Nischeneinbautiefe 120-160 mm
* separat erhältlich

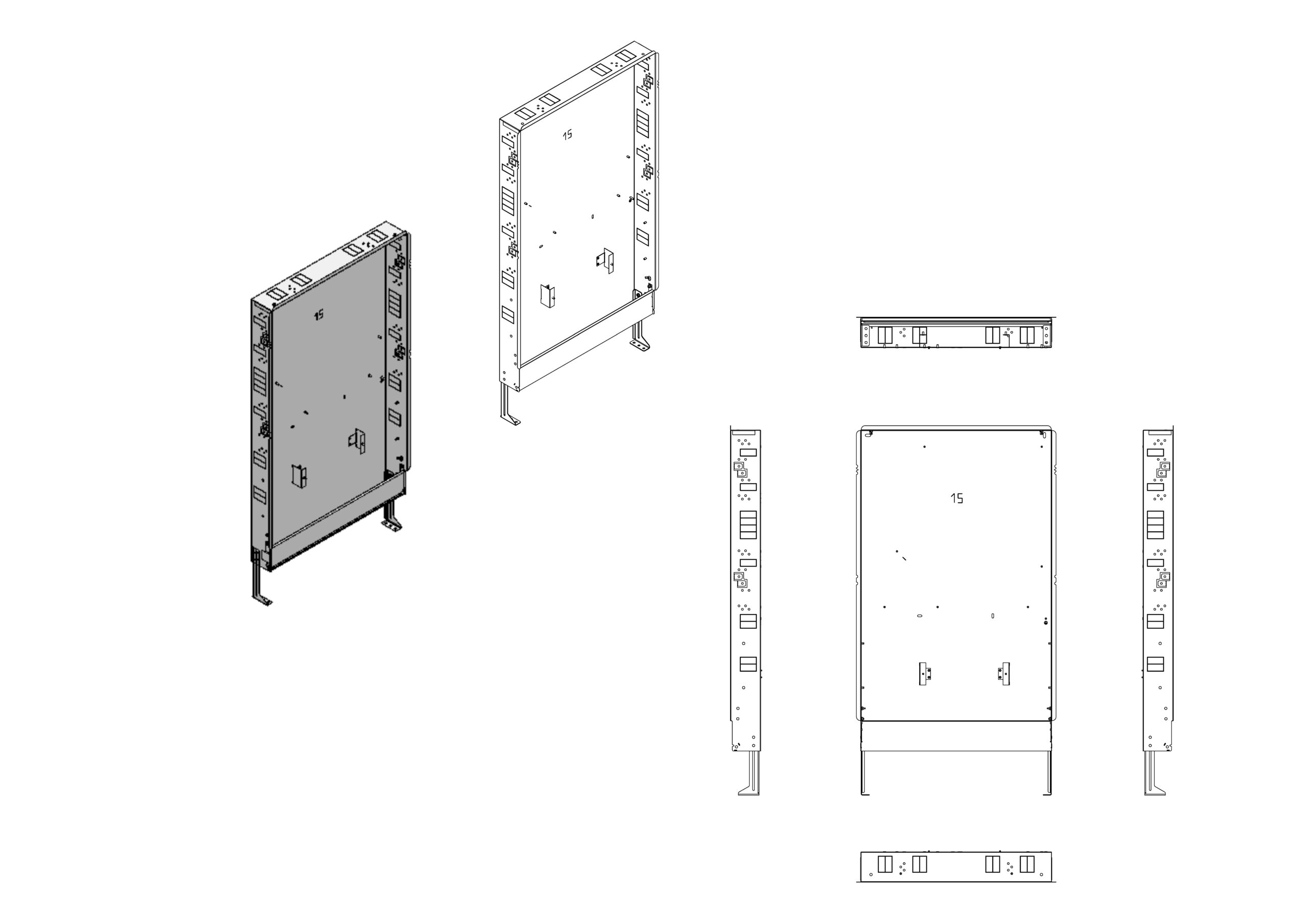

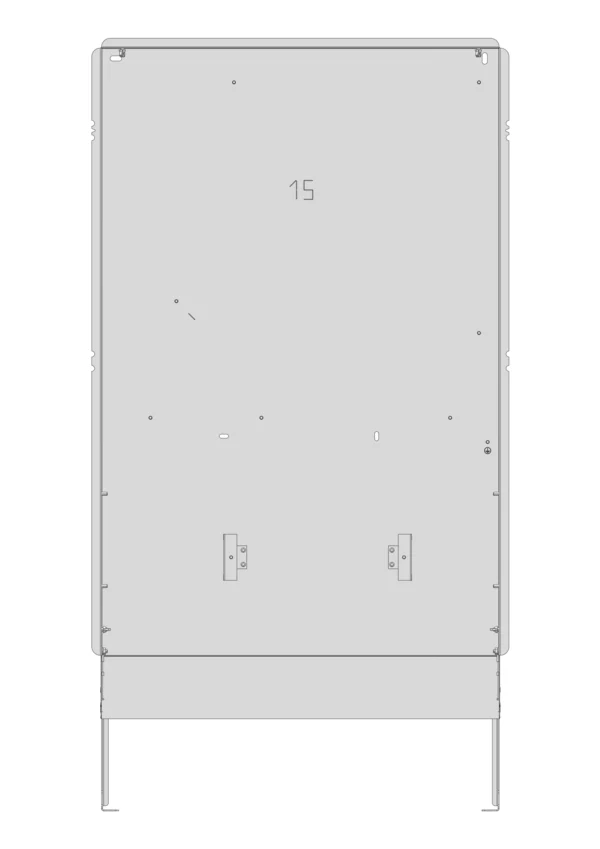

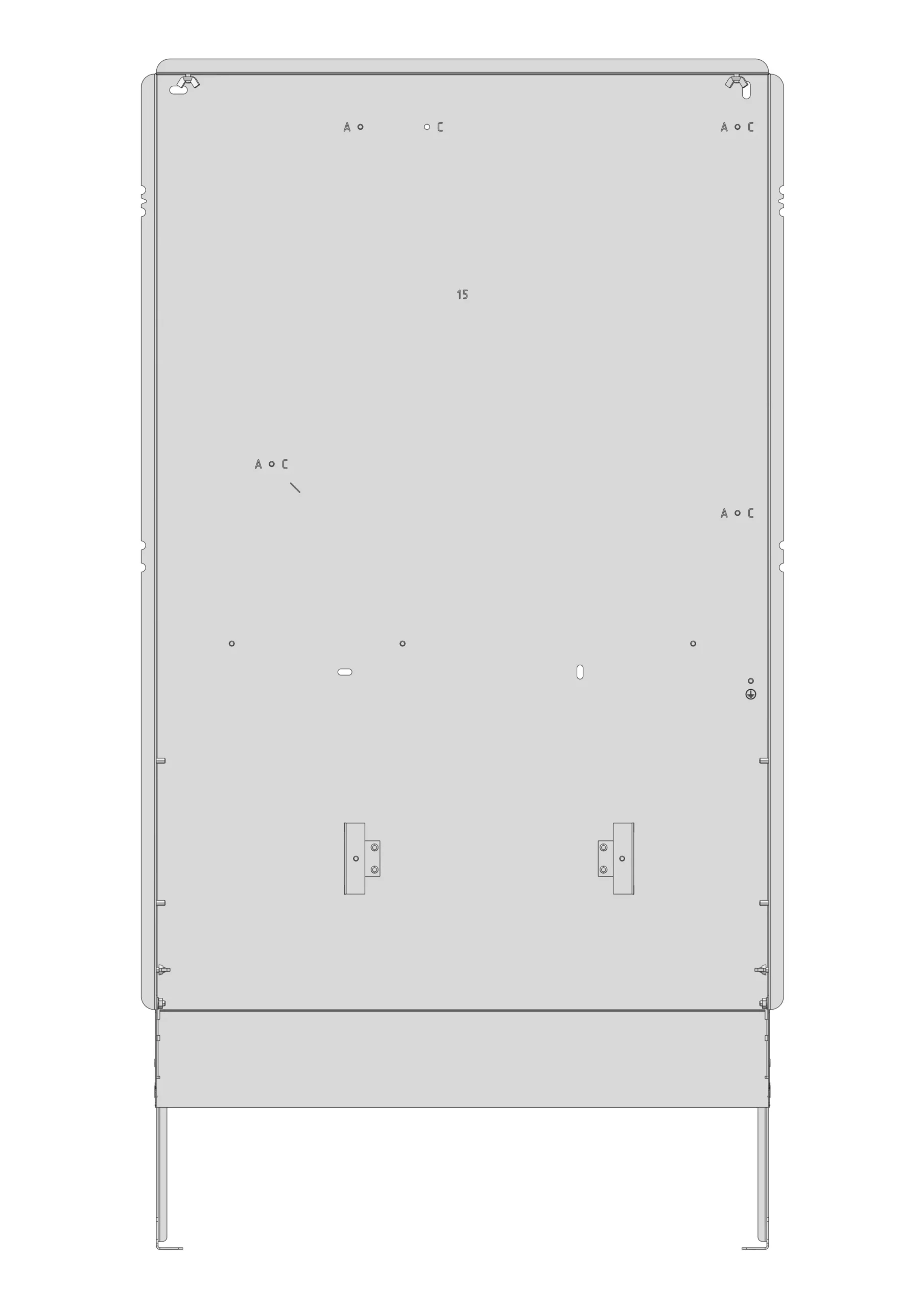

2.2 EINBAUZARGE GROß:
- beinhaltet die Typen EBZ-G1,5 / EBZ-G2,0 / EBZ-GS2,0
- aus feuerverzinktem Stahlblech
- Schrankfüße bis 160 mm ausziehbar
- vorgefertigte Aufnahmepunkte der Hydraulik-, Anschlussschienen- und Verteilermodule
- vorgefertigte Halterungspunkte für Einbau in Trockenbauwänden
- zur Befestigung sind Montagelöcher an der Zargenrückwand und in den Zargenfüßen vorhanden

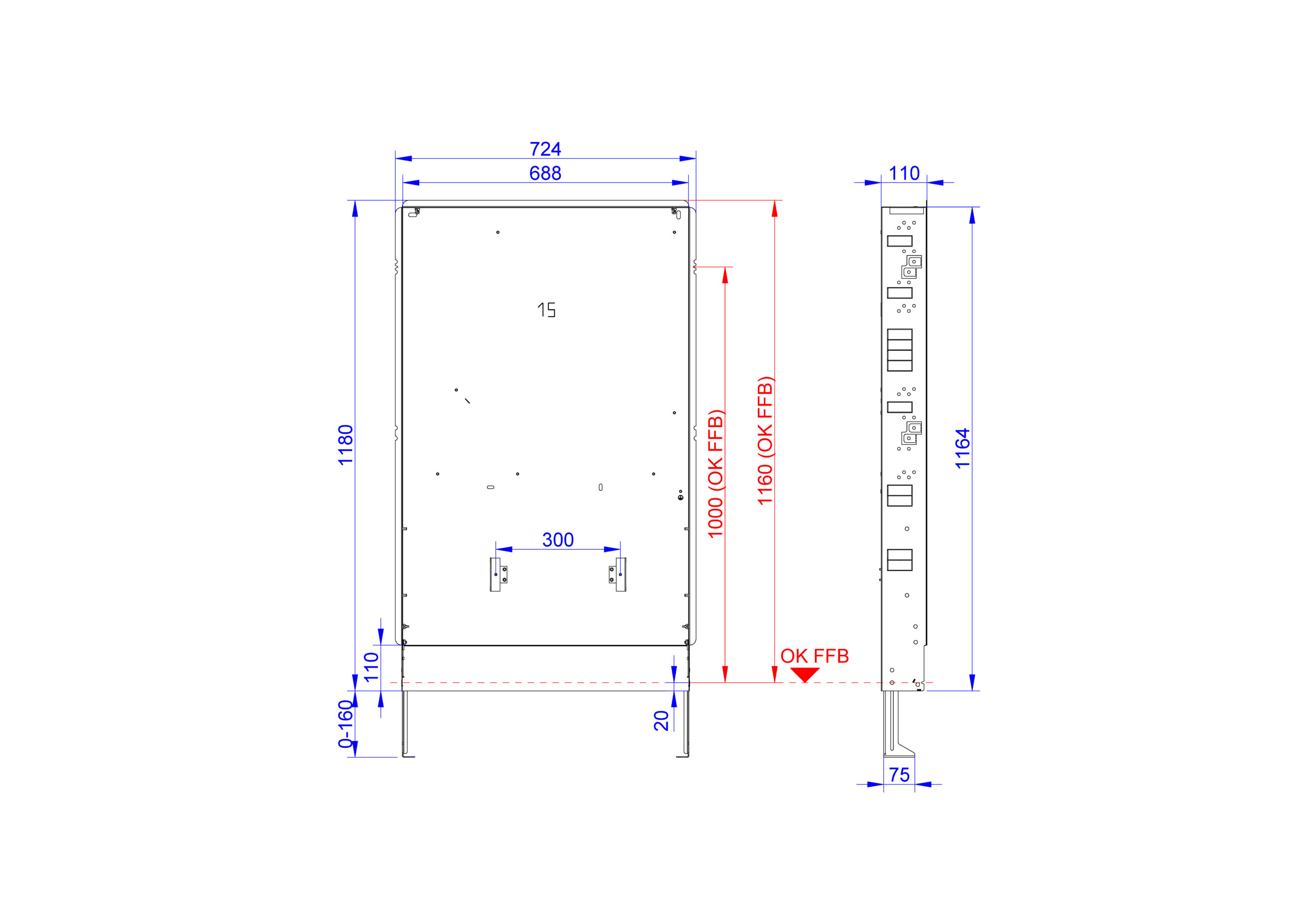

EBZ-G1,5:
- 2 bis 9 Heizkreise
- B x H x T 724 x 1180-1340 x 110 mm
- optional als Unterputz-Variante B x H x T 748 x 1195-1355 x 122-162 mm (komplett mit *Frontblende)
- optional als Aufputz-Variante B x H x T 731 x 1186-1346 x 130 mm (komplett mit *Aufputzhaube)
EBZ-G2,0 / EBZ-GS2,0
- 2 bis 12 Heizkreise
- B x H x T 874 x 1180-1340 x 110 mm
- optional als Unterputz-Variante B x H x T 898 x 1195-1355 x 122-162 mm (komplett mit *Frontblende)
- optional als Aufputz-Variante B x H x T 881 x 1186-1346 x 130 mm (komplett mit *Aufputzhaube)
Einbaumaße:
- Nischeneinbaubreite EBZ-G1,5 744 mm
- Nischeneinbaubreite EBZ-G2,0 / EBZ-GS2,0 894 mm
- Nischeneinbauhöhe von OKFFB 1154 mm
- Nischeneinbautiefe120-160 mm

Artikelspezifikationen:

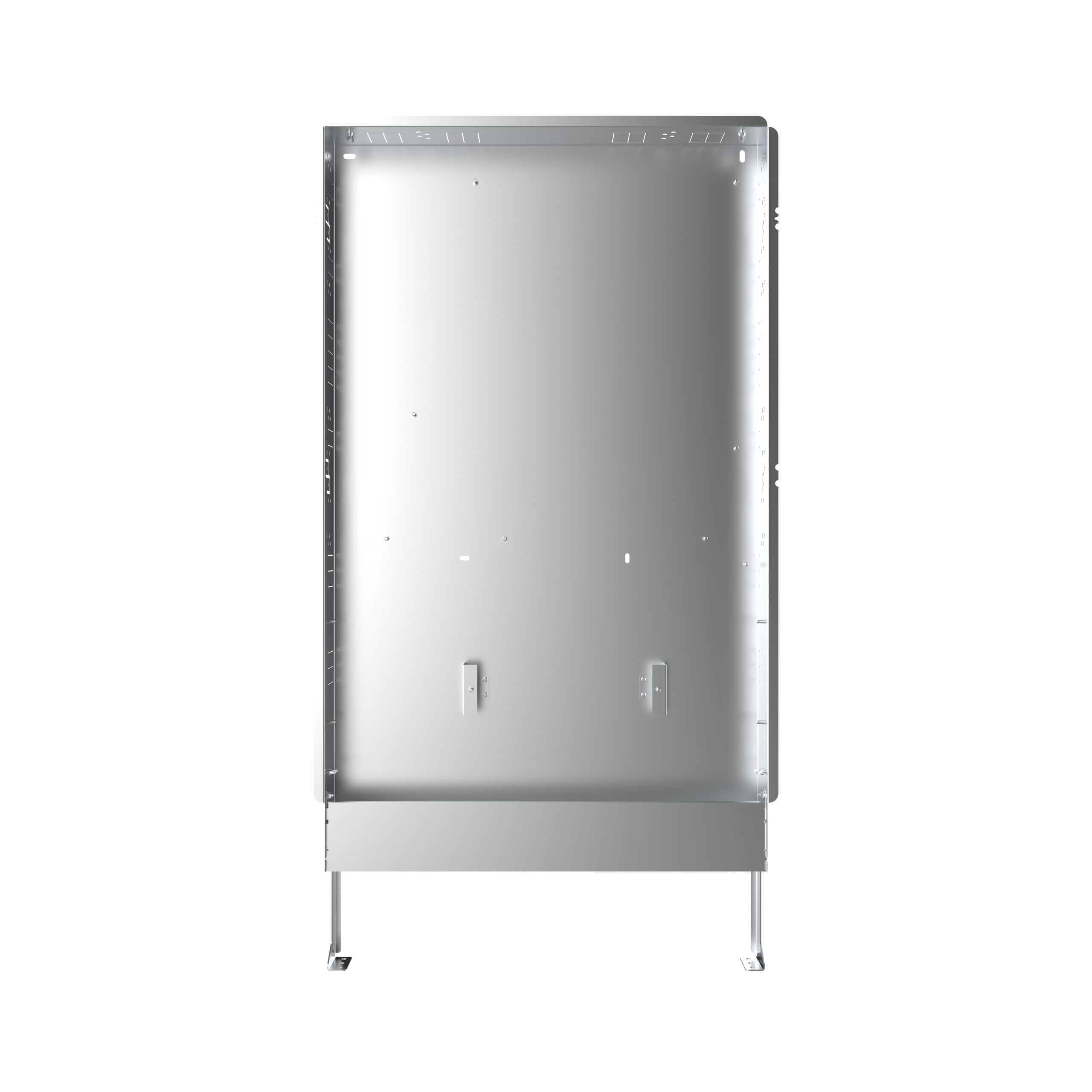

Unterputz-Einbauzarge groß Typ 1,5 für Hydraulikmodule mit Grundblech 1,5
Abmessung (Breite x Höhe x Tiefe): 724 x 1180 x 110 mm
Gewicht: 10,7 kg
Warengruppe: WM
Warennummer: 73269098
Ursprungsland: DE
EAN: 4061323175789
Artikelnummer: FS-000003
URL: https://www.strawa.com/produkt/FS-000003

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com

Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
__________________________________________________________
Kostengruppe DIN 276 (2018-12): 422
Leistungsbereich STLB-Bau (2021-04): 041
