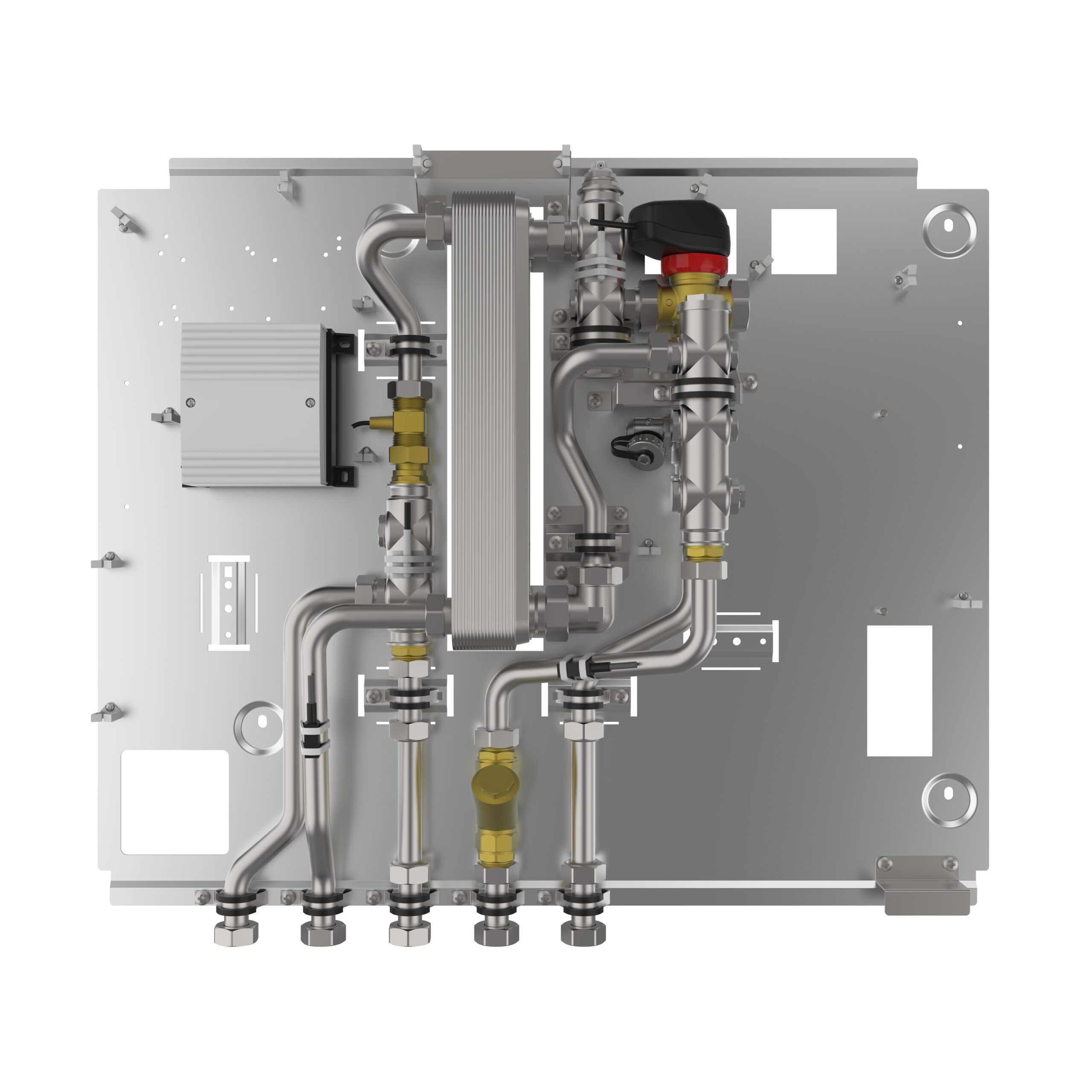

strawa Friwara WM-TWE-L1-CU-GB1,5

strawa Friwara WM-TWE-L1-CU-GB1,5,BxHxT: 680 x 590 x 105 mm, für Trinkwassererwärmung, kupfergelöteter PWÜ Leistungstufe 1, Grundblech 1,5

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Hydraulikmodule Warmwasser

Artikelnummer: FH-000001

Listenpreis: 1.432,75 €

Anfragen/Merken

strawa Friwara WM-TWE-L1-CU-GB1,5

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- PWH individuell einstellbar
- einfache Montage und Wartung
- konstante Entnahmetemperatur
- alle Komponenten aus einer Hand bzw. in einer komplexen Station
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- druckgeprüft
Bestandteile
Heizungsseite:
- Plattenwärmeübertrager kupfer- oder edelstahlgelötet
- Umschaltventil für Trinkwasserbereitung und Flächenheizungsversorgung
- Wärmezählerpassstück 3/4“ AG flachdichtend, Länge 110 mm - empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
- Schmutzfänger im Primär-Vorlauf
Trinkwasserseite:
- Plattenwärmeübertrager kupfer- oder edelstahlgelötet
- Volumenstromsensor
- Wasserzählerpassstück 3/4“ AG flachdichtend, Länge 110 mm
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
Frischwasserregler:
- Trinkwarmwassertemperatur individuell einstellbar
- Komfortschaltung für Warmhalten und/oder Warmspülen der Heizungsseite
Optionale Einbauten:
- Zirkulationsmodul (Z) mit Zirkulationspumpe
Hinweis: Sicherheitseinrichtungen (wie Sicherheitsventil, Membranausdehnungsgefäß und Rückflussverhinderer) müssen zentral geplant werden
- Warmhaltemodul (WH) mit thermischem Ventil (Einstellbereich 20-40 °C)
- Dämmung (D) des Hydraulikmoduls ohne Zirkulation:
- Rohrleitung Vorlauf und PWC aus hochflexiblem Schaumstoff auf Basis synthetischen Kautschuks, FEF
- Dämmung (D) des Hydraulikmoduls mit Zirkulation:
- Rohrleitung Vorlauf, Plattenwärme-übertrager, PWC und PWH aus hochflexiblem Schaumstoff auf Basis synthetischen Kautschuks, FEF
Technische Daten
Heizungsseite:
- max. Betriebstemperatur 75 °C
- Empfehlung liegt bei 60 °C - zum Schutz des Plattenwärmeübertragers gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Trinkwassererwärmung:
- max. Entnahmetemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
Leistung Allgemein:
- 50 °C PWH
- Leistungsstufe L1 -> thermische Leistung 47,5 kW (Vorlauf 65 °C und Volumenstrom 1300 l/h), bei Entnahmemenge 17 l/min
- Leistungsstufe L2-> thermische Leistung 70 kW (Vorlauf 65 °C und Volumenstrom 1300 l/h), bei Entnahmemenge 25 l/min
Anschlüsse
- alle Primäranschlüsse sind in DN 20 mit 3/4"-Überwurfmuttern ausgeführt.

- Leistungsstufe 1
- kupfergelöteter Plattenwärmeübertrager

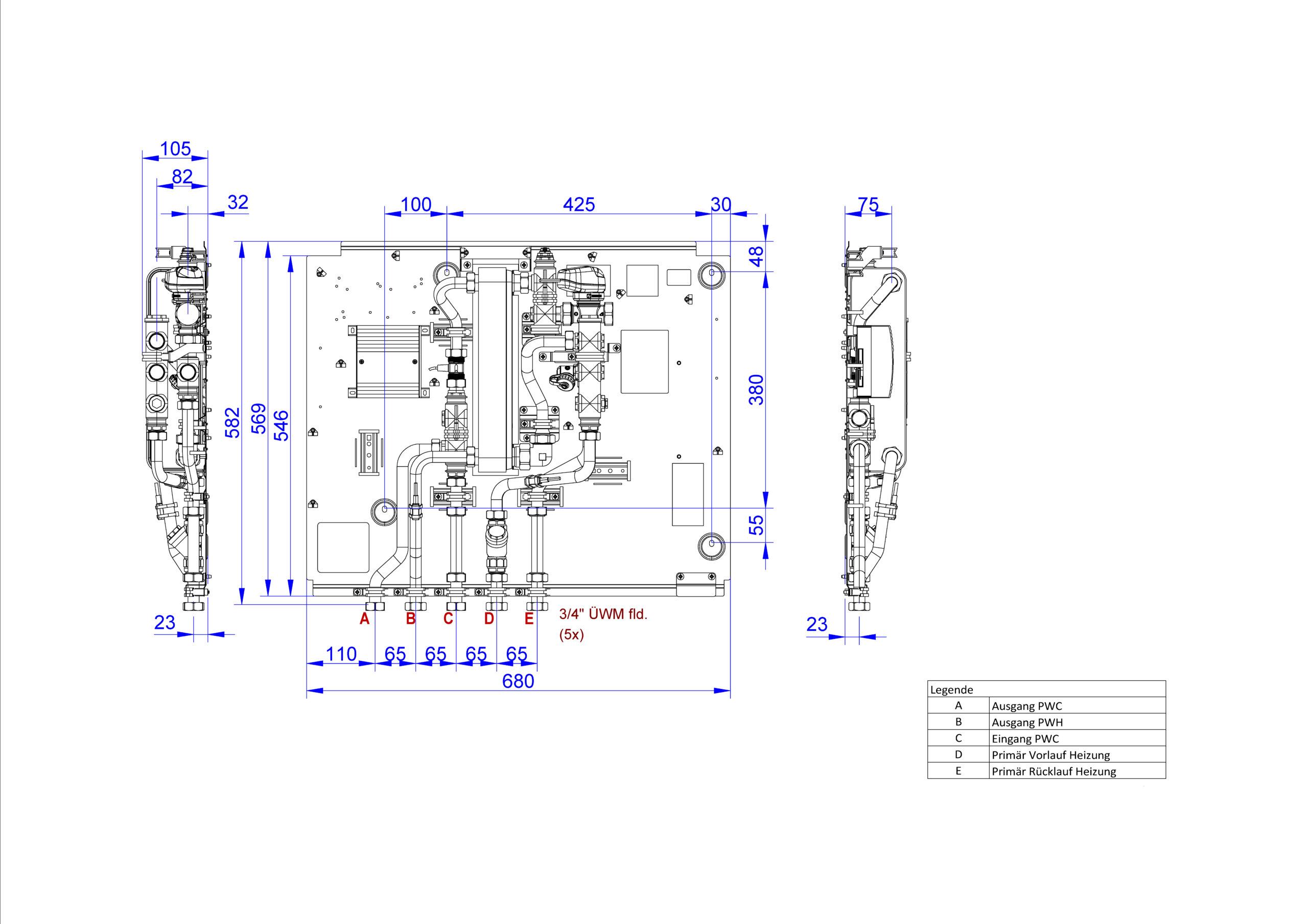

Artikelabmessung: B x H x T: 680 x 590 x 105 mm
Artikelgewicht: 10,9 kg

Marke: strawa

strawa Friwara WM-TWE-L1-CU-GB1,5

- Leistungsstufe 1
- kupfergelöteter Plattenwärmeübertrager
Artikelabmessung: B x H x T: 680 x 590 x 105 mm
Artikelgewicht: 10,9 kg

GTIN: 4061323174577
Warennummer: 84191900
Werksartikelnummer: FH-000001

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Friwara WM-TWE-L1-CU-GB1,5
- Leistungsstufe 1
- kupfergelöteter Plattenwärmeübertrager
Abmessung B x H x T:
680 x 590 x 105 mm
Artikelgewicht: 10,9 kg
Werksartikelnummer: FH-000001
Warennummer: 84191900
