strawa Friwara WM-VVD-LogiX-HK-EGO-M30 12Hkr.

strawa Friwara WM-VVD-LogiX-HK-EGO-M30 12Hkr.

1. Beschreibung:

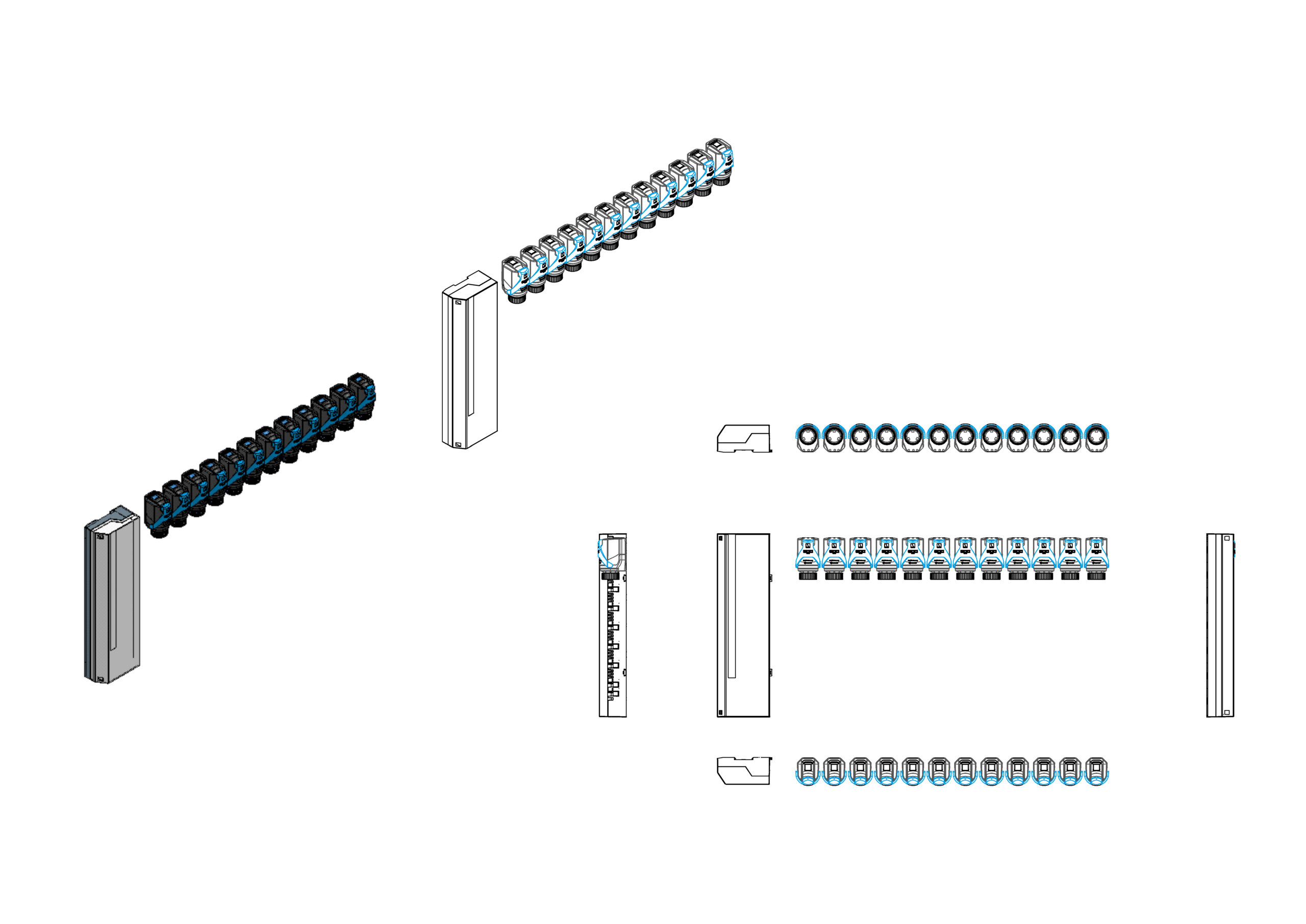

   Das Vorverdrahtungsmodul Friwara WM-VVD-LogiX-HK-EGO-M30 ist eine modulare, multifunktionale Komponente des Friwara WM Systembaukastens. Es kann werkseitig oder bauseitig in Kombination mit weiteren Modulen wie dem Schrankmodul, Anschlussschienenmodul, Hydraulikmodul und Verteilermodul installiert werden. Der Friwara WM Systembaukasten ist speziell für den Einsatz in Wohngebäuden konzipiert, die eine energieeffiziente Trinkwassererwärmung und bedarfsgerechte Wärmeregelung erfordern. Das Modul wurde für das Verteilermodul WM-VT-63 in strawa Friwara WM Systembaukästen entwickelt, um den Prozess der Installation zu optimieren und die Effizienz der Heizkreise in Flächenheizungssystemen zu maximieren. Die Einheit besteht aus einer Klemmleiste EasySwitch für 230 V sowie werkseitig vorverdrahteten, intelligenten, elektrothermischen Regelantrieben EGO-M30 230 V. Diese ermöglichen einen automatisierten, bedarfsorientierten hydraulischen Abgleich der einzelnen Heiz- bzw. Kühlkreise eines Flächenverteilers. Das Modul ist für den kombinierten Betrieb in den Modi Heizen und Kühlen ausgelegt. Die Vorverdrahtung der Regelantriebe an der Klemmleiste reduziert signifikant den Installationsaufwand und minimiert potenzielle Verdrahtungsfehler. Über ein integriertes Wählrad kann jeder einzelne Heiz- bzw. Kühlkreis einem spezifischen Raumthermostat eindeutig zugeordnet werden.

2. Aufbau von Kompaktstationen:
   Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
   Bezeichnung WM-Modul - Artikel-Nr.

   • Schrankmodul FS-xxxxxx
   • Anschlussschienenmodul FA-xxxxxx
   • Hydraulikmodul FH-xxxxxx
   • Verteilermodul FV-xxxxxx
   • Vorverdrahtungsmodul (optional) FE-xxxxxx
   • Montageartikel* FM-xxxxxx
   Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.

3. Vorteile:

   • modulare Zusammenstellung von Kompaktstationen
   • Module können werk- oder baustellenseitig montiert werden
   • geringerer Montageaufwand verkürzt erheblich die Installationszeit
   • potenzielle Fehler werden reduziert
   • alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
   • adaptiver hydraulischer Abgleich der Heizkreise Heizkreisverteilers

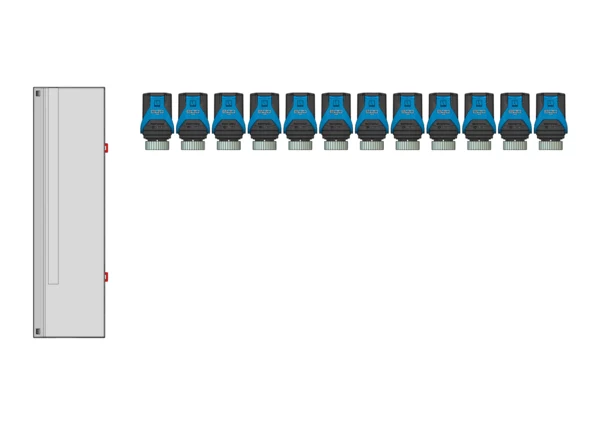

4. Bestandteile:

   • EGO-M30 Regelantriebe 230 V
   • Klemmeleiste EasySwitch

5. Technische Daten:
   Regelantrieb:

   • EGO-M30-Regelantrieb 230 V
   • Ausführung stromlos geschlossen
   • Ventilanschluss M30x1,5
   • Spannung 230 V AC, 50 Hz
   • Einschaltstrom 130 mA für max. 200 ms
   • Dauerbetriebsleistung 1,7 W
   • Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)
   • Schließ- und Öffnungszeit ca. 3 min
   • Stellweg / Stellkraft >= 3,5 mm / 110 N
   • Schließmaß EGO 10,8 mm
   • Schließmaß Ventil 11,8 mm
   • Medientemperatur 10 bis 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
   • Lagertemperatur -25 bis 60 °C
   • Umgebungstemperatur 0 bis 50 °C
   • Luftfeuchte 10 bis 100 % nicht kondensierend
   • Schutzart / Schutzklasse IP 54 / II
   • Einbaulage beliebig in jeder Position
   • Gehäuse / Gehäusefarbe Polyamid / grau-blau
   • Anschlussleitung flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm²
   • Sensorleitung Vorlauf flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm² fest verdrahtet
   • Sensorleitung Rücklauf flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 mm² fest verdrahtet
   • Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm
   Klemmleiste:

   • Klemmleiste EasySwitch
   • Speisespannung 230 V~, ±10%, 50...60 Hz
   • Verteilersicherung 230 V T4AH (5 × 20 mm)
   • Regelkreise/Heizzonen1) max. 8 Eingänge
   • Uhrenkanal/Absenkung ja
   • Zul. Umgebungstemperatur 0 bis 50 °C
   • Zul. Lagertemperatur -20 bis 70 °C
   • Zul. Umgebungsfeuchte 10 bis 85% rF
   • Ausgänge Anzahl Antriebe max. 12 thermische Stell- bzw. Regelantriebe (für Heizkreise)
   • Pumpenanschluss max. 2 (1) A
   • Absenkung Kontakteingang
   • Gehäusematerial Kunststoff PC-ABS, schwarz (ähnlich RAL9005), schwer entflammbar nach UL94V-0
   • Deckelmaterial Kunststoff PC, grau transparent, schwer entflammbar nach UL94V-0
   • Montage Einbaugerät, DIN-Schiene, 35 mm oder optional Anschraubmontage
   • Anschlussklemmen Federzug-Steckklemmen
   • Leitungsquerschnitt 0,5...1,5 mm²
   • Anschlussleitung massiv: NYM-J/NYM-O (max. 5 × 1,5 mm²), flexibel: H05V2V2H2-F
   • Kabelklemmvorrichtung im Gehäuse integrierte werkzeuglose Kabelbefestigungsstellen
   • Schutzart IP20 (EN 60730)


Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):  444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
