strawa Friwara WM-VVD-LogiX-HK-Therm-230 V 4 Hkr.

strawa Friwara WM-VVD-LogiX-HK-Therm-230 V 4 Hkr.

1. Beschreibung:
   Das Vorverdrahtungsmodul Friwara WM-VVD-LogiX-HK-Therm ist eine modulare, multifunktionale Komponente des Friwara WM Systembaukastens. Es kann werkseitig oder bauseitig in Kombination mit weiteren Modulen wie dem Schrankmodul, Anschlussschienenmodul, Hydraulikmodul und Verteilermodul installiert werden. Der Friwara WM Systembaukasten ist speziell für den Einsatz in Wohngebäuden konzipiert, die eine energieeffiziente Trinkwassererwärmung und bedarfsgerechte Wärmeregelung erfordern.

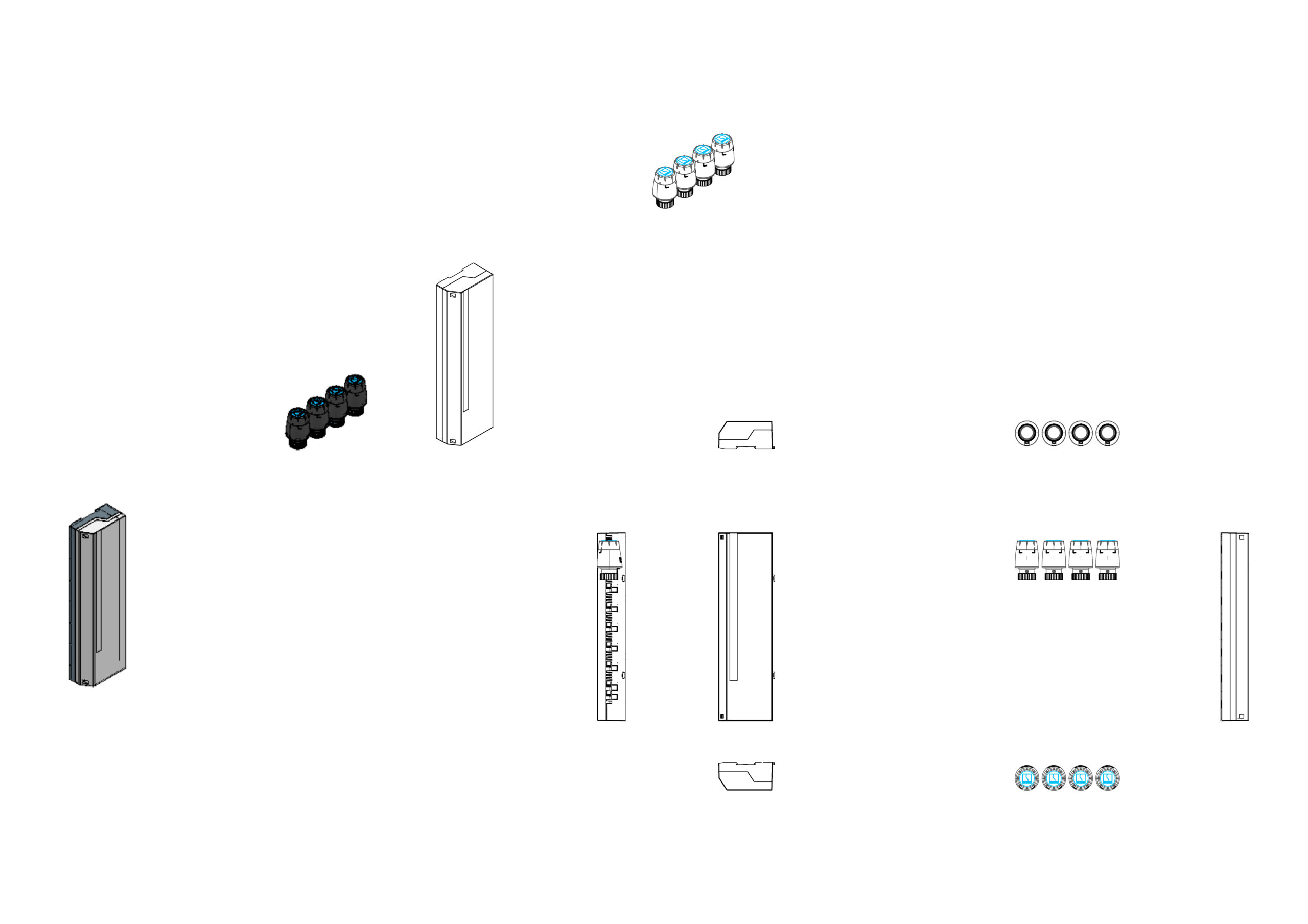

   Das Modul wurde für das Verteilermodul WM-VT-63 in strawa Friwara WM Systembaukästen entwickelt, um den Prozess der Installation zu optimieren und die Effizienz der Heizkreise in Flächenheizungssystemen zu maximieren. Die Einheit besteht aus einer Klemmleiste EasySwitch für 230 V sowie werkseitig vorverdrahtete strawatherm Stellantriebe 230 V. Das Modul ist für den kombinierten Betrieb in den Modi Heizen und Kühlen ausgelegt. Die Vorverdrahtung der Stellantriebe an der Klemmleiste reduziert signifikant den Installationsaufwand und minimiert potenzielle Verdrahtungsfehler. Über ein integriertes Wählrad kann jeder einzelne Heiz- bzw. Kühlkreis einem spezifischen Raumthermostat eindeutig zugeordnet werden.

2. Aufbau von Kompaktstationen:
   Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
   Bezeichnung WM-Modul - Artikel-Nr.

   • Schrankmodul FS-xxxxxx
   • Anschlussschienenmodul FA-xxxxxx
   • Hydraulikmodul FH-xxxxxx
   • Verteilermodul FV-xxxxxx
   • Vorverdrahtungsmodul (optional) FE-xxxxxx
   • Montageartikel* FM-xxxxxx
   Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.

3. Vorteile:

   • modulare Zusammenstellung von Kompaktstationen
   • Module können werk- oder baustellenseitig montiert werden
   • geringerer Montageaufwand verkürzt erheblich die Installationszeit
   • potenzielle Fehler werden reduziert
   • alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station

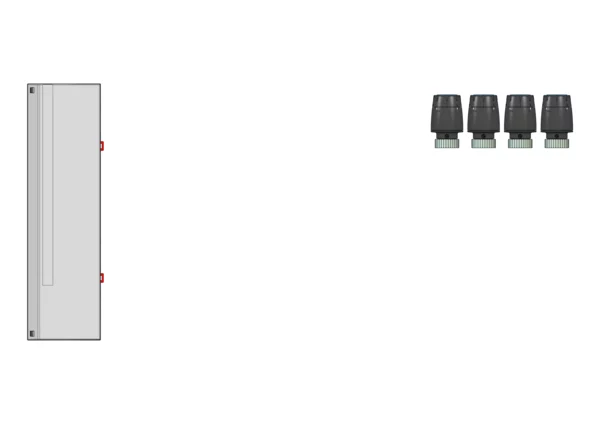

4. Bestandteile:

   • strawatherm Stellantriebe 230 V
   • Klemmeleiste EasySwitch

5. Technische Daten:
   Stellantrieb:

   • strawatherm Stellantrieb 230V
   • Ausführungsvariante stromlos geschlossen (NC)
   • Betriebsspannun 230 V (AC) + 10 % … - 10 %, 50 / 60 Hz
   • Einschaltstrom < 250 mA für max. 300 ms
   • Betriebsleistung < 2 W
   • Aufnahmegewinde M30 x 1,5
   • Stellweg 4,0 mm
   • Stellkraft 110 N
   • Öffnungs-/Schließzeit ca. 3 min
   • Medientemperatu 0 … 100 °C
   • Lagertemperatur -25 … 60 °C
   • Umgebungstemperatur 0 ... 50 °C
   • Schutzgrad / Schutzklasse IP 54, Schutzklasse II bei 230 V AC
   • Überspannungsfestigkeit nach EN 60730-1 mind. 2,5 kV
   • Anschlussleitung 2 x 0,75 mm²
   • Leitungslänge 1 m
   • Einbaulage alle Einbaulagen erlaubt
   • Gehäusematerial Kunststoff PP
   Klemmleiste:

   • Klemmleiste EasySwitch
   • Speisespannung 230 V~, ±10%, 50...60 Hz
   • Verteilersicherung 230 V T4AH (5 × 20 mm)
   • Regelkreise/Heizzonen1) max. 8 Eingänge
   • Uhrenkanal/Absenkung ja
   • Zul. Umgebungstemperatur 0 bis 50 °C
   • Zul. Lagertemperatur -20 bis 70 °C
   • Zul. Umgebungsfeuchte 10 bis 85% rF
   • Ausgänge Anzahl Antriebe max. 12 thermische Stell- bzw. Regelantriebe (für Heizkreise)
   • Pumpenanschluss max. 2 (1) A
   • Absenkung Kontakteingang
   • Gehäusematerial Kunststoff PC-ABS, schwarz (ähnlich RAL9005), schwer entflammbar nach UL94V-0
   • Deckelmaterial Kunststoff PC, grau transparent, schwer entflammbar nach UL94V-0
   • Montage Einbaugerät, DIN-Schiene, 35 mm oder optional Anschraubmontage
   • Anschlussklemmen Federzug-Steckklemmen
   • Leitungsquerschnitt 0,5...1,5 mm²
   • Anschlussleitung massiv: NYM-J/NYM-O (max. 5 × 1,5 mm²), flexibel: H05V2V2H2-F
   • Kabelklemmvorrichtung im Gehäuse integrierte werkzeuglose Kabelbefestigungsstellen
   • Schutzart IP20 (EN 60730)


Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0&nbsp;
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12):&nbsp; 444 Niederspannungsinstallationsanlagen

Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
