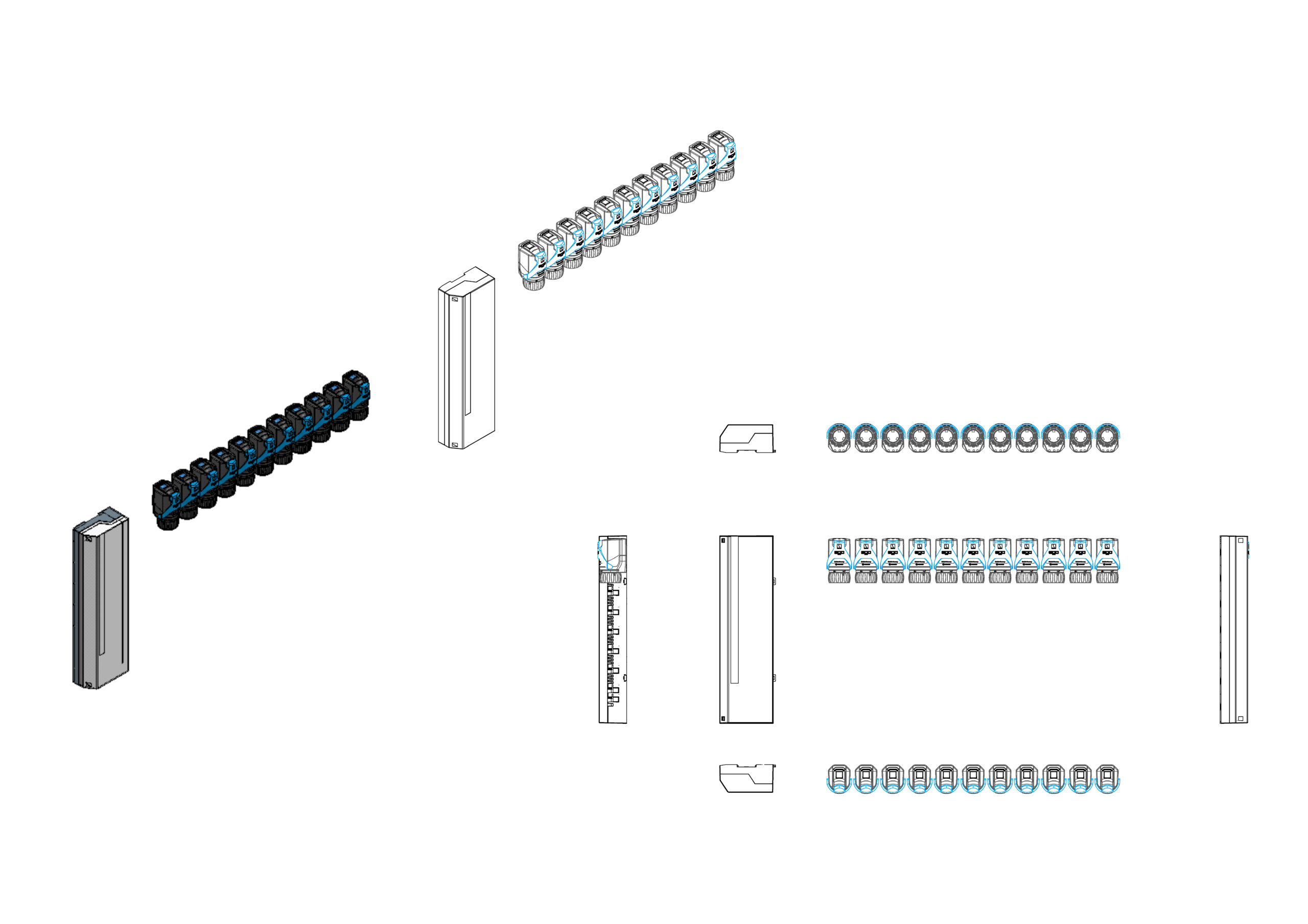

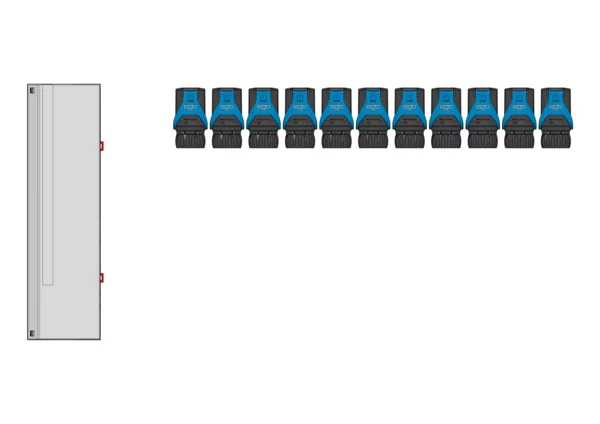

strawa FE-Friwara WM-VVD-LogiX-H-EGO 11 Hkr

strawa FE-Friwara WM-VVD-LogiX-H-EGO 11 Hkr,BxHxT: 747 x 350 x 53 mm, Vorverdrahtung Heizen, bestehend aus EasySwitch 230 V Klemmleiste + EGO-Regelantriebe 230 V

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Vorverdrahtungsmodule Vorverdrahtungen Heizen

Artikelnummer: FE-010011

Listenpreis: 669,50 €

Anfragen/Merken

strawa FE-Friwara WM-VVD-LogiX-H-EGO 11 Hkr

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- geringerer Montageaufwand verkürzt erheblich die Installationszeit
- potenzielle Fehler werden reduziert
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
- adaptiver hydraulischer Abgleich der Heizkreise Heizkreisverteilers
Bestandteile
- EGO-Regelantriebe 230 V
- Klemmleiste strawalogiX RT6-STA8 bei 2 bis 8 Heizkreisen
- Klemmeleiste EasySwitch bei 9 bis 12 Heizkreisen
Technische Daten
Regelantrieb:
- EGO-Regelantrieb 230 V
- Ausführung stromlos geschlossen
- Ventilanschluss Straub Schnellverschluss
- Spannung 230 V AC, 50 Hz
- Einschaltstrom 130 mA für max. 200 ms
- Dauerbetriebsleistung 1,7 W
- Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)
- Schließ- und Öffnungszeit ca. 3 min
- Stellweg / Stellkraft >= 3,5 mm / 110 N
- Schließmaß EGO 10,8 mm
- Schließmaß Ventil 11,8 mm
- Medientemperatur 10 bis 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Lagertemperatur -25 bis 60 °C
- Umgebungstemperatur 0 bis 50 °C
- Luftfeuchte 10 bis 100 % nicht kondensierend
- Schutzart / Schutzklasse IP 54 / II
- Einbaulage beliebig in jeder Position
- Gehäuse / Gehäusefarbe Polyamid / grau-blau
- Anschlussleitung flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm²
- Sensorleitung Vorlauf flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm² fest verdrahtet
- Sensorleitung Rücklauf flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm² fest verdrahtet
- Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm
Klemmleiste von 2 bis 8 Heizkreise:
- strawalogIX RT6-STA8
- Material Gehäuseunter- und Oberteil aus PC / ABS, RAL 7016
- Bestückung Klemmleiste RT6-STA8, max. 6 Raumbediengeräte und 8 Stellantriebe
- Sicherung Integrierte Sicherung 4 AT, Varistor als Überspannungsschutz für die Stellantriebe
- Elektrischer Anschluss mit Steckklemmen bis 1,5 mm²
- Funktionen
- weiterleiten von Schaltimpulsen der Einzelraumregler
- integrierte Pumpenlogik zur effizienten Regelung
- Anschluss externer Temperaturfühler oder Taupunktsensor
- Speisespannung 230 V~ ± 15 %, 50…60 Hz
- Pumpenanschluss max. 3,0 A
- Sicherung T 4,0 A (5x20 mm Feinsicherung)
- Leistungsaufnahme max. 300 W
- Zul. Umgebungstemperatur -10 °C bis 70 °C
- Zul. Umgebungsfeuchte < 95% rF
- Schutzart IP 41
- Bemessungsstoßspannung 2,5 kV
- Überspannungskategorie II
- Verschmutzungsgrad II
- max. Anzahl Stellantriebe je Kanal 4 (bauseitige Verteilung notwendig)
- max. Anzahl Stellantriebe gesamt 18
Klemmleiste von 9 bis 12 Heizkreise:
- Klemmleiste EasySwitch
- Speisespannung 230 V~, ±10%, 50...60 Hz
- Verteilersicherung 230 V T4AH (5 × 20 mm)
- Regelkreise/Heizzonen1) max. 8 Eingänge
- Uhrenkanal/Absenkung ja
- Zul. Umgebungstemperatur 0 bis 50 °C
- Zul. Lagertemperatur -20 bis 70 °C
- Zul. Umgebungsfeuchte 10 bis 85% rF
- Ausgänge Anzahl Antriebe max. 12 thermische Stell- bzw. Regelantriebe (für Heizkreise)
- Pumpenanschluss max. 2 (1) A
- Absenkung Kontakteingang
- Gehäusematerial Kunststoff PC-ABS, schwarz (ähnlich RAL9005), schwer entflammbar nach UL94V-0
- Deckelmaterial Kunststoff PC, grau transparent, schwer entflammbar nach UL94V-0
- Montage Einbaugerät, DIN-Schiene, 35 mm oder optional Anschraubmontage
- Anschlussklemmen Federzug-Steckklemmen
- Leitungsquerschnitt 0,5...1,5 mm²
- Anschlussleitung massiv: NYM-J/NYM-O (max. 5 × 1,5 mm²), flexibel: H05V2V2H2-F
- Kabelklemmvorrichtung im Gehäuse integrierte werkzeuglose Kabelbefestigungsstellen
- Schutzart IP20 (EN 60730)

für 11 Heizkreise
Artikelabmessung: B x H x T: 747 x 350 x 53 mm
Artikelgewicht: 0,601 kg

Marke: strawa

strawa FE-Friwara WM-VVD-LogiX-H-EGO 11 Hkr

für 11 Heizkreise
Artikelabmessung: B x H x T: 747 x 350 x 53 mm
Artikelgewicht: 0,601 kg

GTIN: 4061323176908
Warennummer: 90321020
Werksartikelnummer: FE-010011

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
