strawa Friwara WM-VVD-LogiX-H-Therm
-230V 5 Hkr.

strawa Friwara WM-VVD-LogiX-H-Therm-230V 5 Hkr.

1. FUNKTIONSBESCHREIBUNG:
Das Vorverdrahtungsmodul Friwara WM-VVD-LogiX-H-Therm 230 V ist eine modulare, multifunktionale Komponente des Friwara WM Systembaukastens. Es kann werkseitig oder bauseitig in Kombination mit weiteren Modulen wie dem Schrankmodul, Anschlussschienenmodul, Hydraulikmodul und Verteilermodul installiert werden.Der Friwara WM Systembaukasten ist speziell für den Einsatz in Wohngebäuden konzipiert, die eine energieeffiziente Trinkwassererwärmung und bedarfsgerechte Wärmeregelung erfordern.

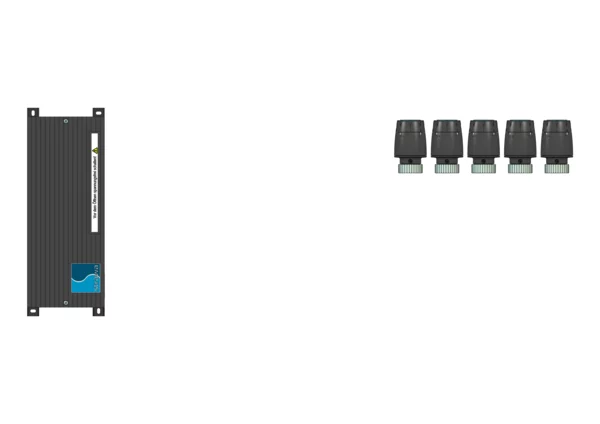

Das Modul wurde für das Verteilermodul WM-VT-63 in strawa Friwara WM Systembaukästen entwickelt, um den Prozess der Installation zu optimieren und die Effizienz der Heizkreise in Flächenheizungssystemen zu maximieren. Die Einheit besteht aus einer Klemmleiste für 230 V sowie werkseitig vorverdrahtete strawatherm Stellantriebe 230 V. Das Modul ist für den Betrieb Heizen ausgelegt.
Folgende Unterteilung bei den Klemmleisten ist zu berücksichtigen:
- für 2-8 Heizkreise wird die Klemmleiste strawalogiX RT6-STA8 230 V und
- für 9-12 Heizkreise wird die Klemmleiste EasySwitch 230 V eingesetzt.
Die Vorverdrahtung der Stellantriebe an der Klemmleiste reduziert signifikant den Installationsaufwand und minimiert potenzielle Verdrahtungsfehler. Über ein integriertes Wählrad kann jeder einzelne Heizkreis einem spezifischen Raumthermostat eindeutig zugeordnet werden.
2. AUFBAU VON KOMPAKTSTATIONEN AUS MODULEN:
Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
Bezeichnung WM-Modul - Artikel-Nr.
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Verteilermodul FV-xxxxxx
- Vorverdrahtungsmodul (optional) FE-xxxxxx
- Montageartikel* FM-xxxxxx
Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.
3. VORTEILE:
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- geringerer Montageaufwand verkürzt erheblich die Installationszeit
- potenzielle Fehler werden reduziert
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
4. TECHNISCHE DATEN:
4.1 STELLANTRIEB:
- strawatherm Stellantrieb 230V
- Ausführungsvariante stromlos geschlossen (NC)
- Betriebsspannun 230 V (AC) + 10 % … - 10 %, 50 / 60 Hz
- Einschaltstrom < 250 mA für max. 300 ms
- Betriebsleistung < 2 W
- Aufnahmegewinde M30 x 1,5
- Stellweg 4,0 mm
- Stellkraft 110 N
- Öffnungs-/Schließzeit ca. 3 min
- Medientemperatu 0 … 100 °C
- Lagertemperatur -25 … 60 °C
- Umgebungstemperatur 0 ... 50 °C
- Schutzgrad / Schutzklasse IP 54, Schutzklasse II bei 230 V AC
- Überspannungsfestigkeit nach EN 60730-1 mind. 2,5 kV
- Anschlussleitung 2 x 0,75 mm²
- Leitungslänge 1 m
- Einbaulage alle Einbaulagen erlaubt
- Gehäusematerial Kunststoff PP
4.2 KLEMMLEISTE 2 BIS 8 HEIZKREISE:
- Klemmleiste strawalogIX RT6-STA8
- Material Gehäuseunter- und Oberteil aus PC / ABS, RAL 7016
- Bestückung Klemmleiste RT6-STA8, max. 6 Raumbediengeräte und 8 Stellantriebe
- Sicherung Integrierte Sicherung 4 AT, Varistor als Überspannungsschutz für die Stellantriebe
- Elektrischer Anschluss mit Steckklemmen bis 1,5 mm²
- Funktionen
- weiterleiten von Schaltimpulsen der Einzelraumregler
- integrierte Pumpenlogik zur effizienten Regelung
- Anschluss externer Temperaturfühler oder Taupunktsensor
- Speisespannung 230 V~ ± 15 %, 50…60 Hz
- Pumpenanschluss max. 3,0 A
- Sicherung T 4,0 A (5x20 mm Feinsicherung)
- Leistungsaufnahme max. 300 W
- Zul. Umgebungstemperatur -10 °C bis 70 °C
- Zul. Umgebungsfeuchte < 95% rF
- Schutzart IP 41
- Bemessungsstoßspannung 2,5 kV
- Überspannungskategorie II
- Verschmutzungsgrad II
- max. Anzahl Stellantriebe je Kanal 4 (bauseitige Verteilung notwendig)
- max. Anzahl Stellantriebe gesamt 18
4.3 KLEMMLEISTE 9 BIS 12 HEIZKREISE:
- Klemmleiste EasySwitch
- Speisespannung 230 V~, ±10%, 50...60 Hz
- Verteilersicherung 230 V T4AH (5 × 20 mm)
- Regelkreise/Heizzonen1) max. 8 Eingänge
- Uhrenkanal/Absenkung ja
- Zul. Umgebungstemperatur 0 bis 50 °C
- Zul. Lagertemperatur -20 bis 70 °C
- Zul. Umgebungsfeuchte 10 bis 85% rF
- Ausgänge Anzahl Antriebe max. 12 thermische Stell- bzw. Regelantriebe (für Heizkreise)
- Pumpenanschluss max. 2 (1) A
- Absenkung Kontakteingang
- Gehäusematerial Kunststoff PC-ABS, schwarz (ähnlich RAL9005), schwer entflammbar nach UL94V-0
- Deckelmaterial Kunststoff PC, grau transparent, schwer entflammbar nach UL94V-0
- Montage Einbaugerät, DIN-Schiene, 35 mm oder optional Anschraubmontage
- Anschlussklemmen Federzug-Steckklemmen
- Leitungsquerschnitt 0,5...1,5 mm²
- Anschlussleitung massiv: NYM-J/NYM-O (max. 5 × 1,5 mm²), flexibel: H05V2V2H2-F
- Kabelklemmvorrichtung im Gehäuse integrierte werkzeuglose Kabelbefestigungsstellen
- Schutzart IP20 (EN 60730) 

Artikelspezifikationen:
für 5 Heizkreise
Abmessung (Breite x Höhe x Tiefe): 745 x 284 x 52 mm
Gewicht: 2,029 kg
Warengruppe: WM
Warennummer: 90321020
Ursprungsland: DE
EAN: 4061323176724
Artikelnummer: FE-000005
URL: https://www.strawa.com/produkt/FE-000005

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com

Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
__________________________________________________________
Kostengruppe DIN 276 (2018-12): 444
Leistungsbereich STLB-Bau (2021-04): 070
