strawa Friwara WM-VVD-LogiX-HK-EGO-M30 5 Hkr

strawa Friwara WM-VVD-LogiX-HK-EGO-M30 5 Hkr,BxHxT: 747 x 350 x 53 mm, Vorverdrahtung Heizen und Kühlen, bestehend aus EasySwitch 230 V Klemmleiste + EGO-M30-Regelantriebe 230 V

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Vorverdrahtungsmodule Vorverdrahtungen Heizen/Kühlen

Artikelnummer: FE-050005

Listenpreis: 432,50 €

Anfragen/Merken

strawa Friwara WM-VVD-LogiX-HK-EGO-M30 5 Hkr

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- geringerer Montageaufwand verkürzt erheblich die Installationszeit
- potenzielle Fehler werden reduziert
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
- adaptiver hydraulischer Abgleich der Heizkreise Heizkreisverteilers

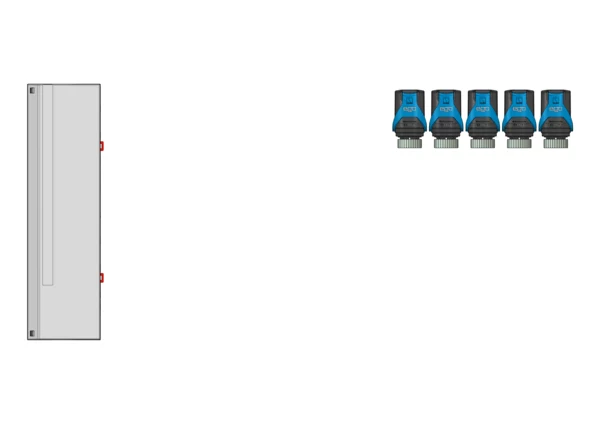

Bestandteile
- EGO-M30 Regelantriebe 230 V
- Klemmeleiste EasySwitch
Technische Daten
Regelantrieb:
- EGO-M30-Regelantrieb 230 V
- Ausführung stromlos geschlossen
- Ventilanschluss M30x1,5
- Spannung 230 V AC, 50 Hz
- Einschaltstrom 130 mA für max. 200 ms
- Dauerbetriebsleistung 1,7 W
- Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)
- Schließ- und Öffnungszeit ca. 3 min
- Stellweg / Stellkraft >= 3,5 mm / 110 N
- Schließmaß EGO 10,8 mm
- Schließmaß Ventil 11,8 mm
- Medientemperatur 10 bis 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Lagertemperatur -25 bis 60 °C
- Umgebungstemperatur 0 bis 50 °C
- Luftfeuchte 10 bis 100 % nicht kondensierend
- Schutzart / Schutzklasse IP 54 / II
- Einbaulage beliebig in jeder Position
- Gehäuse / Gehäusefarbe Polyamid / grau-blau
- Anschlussleitung flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm²
- Sensorleitung Vorlauf flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm² fest verdrahtet
- Sensorleitung Rücklauf flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 mm² fest verdrahtet
- Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm
Klemmleiste:
- Klemmleiste EasySwitch
- Speisespannung 230 V~, ±10%, 50...60 Hz
- Verteilersicherung 230 V T4AH (5 × 20 mm)
- Regelkreise/Heizzonen1) max. 8 Eingänge
- Uhrenkanal/Absenkung ja
- Zul. Umgebungstemperatur 0 bis 50 °C
- Zul. Lagertemperatur -20 bis 70 °C
- Zul. Umgebungsfeuchte 10 bis 85% rF
- Ausgänge Anzahl Antriebe max. 12 thermische Stell- bzw. Regelantriebe (für Heizkreise)
- Pumpenanschluss max. 2 (1) A
- Absenkung Kontakteingang
- Gehäusematerial Kunststoff PC-ABS, schwarz (ähnlich RAL9005), schwer entflammbar nach UL94V-0
- Deckelmaterial Kunststoff PC, grau transparent, schwer entflammbar nach UL94V-0
- Montage Einbaugerät, DIN-Schiene, 35 mm oder optional Anschraubmontage
- Anschlussklemmen Federzug-Steckklemmen
- Leitungsquerschnitt 0,5...1,5 mm²
- Anschlussleitung massiv: NYM-J/NYM-O (max. 5 × 1,5 mm²), flexibel: H05V2V2H2-F
- Kabelklemmvorrichtung im Gehäuse integrierte werkzeuglose Kabelbefestigungsstellen
- Schutzart IP20 (EN 60730)

für 5 Heizkreise

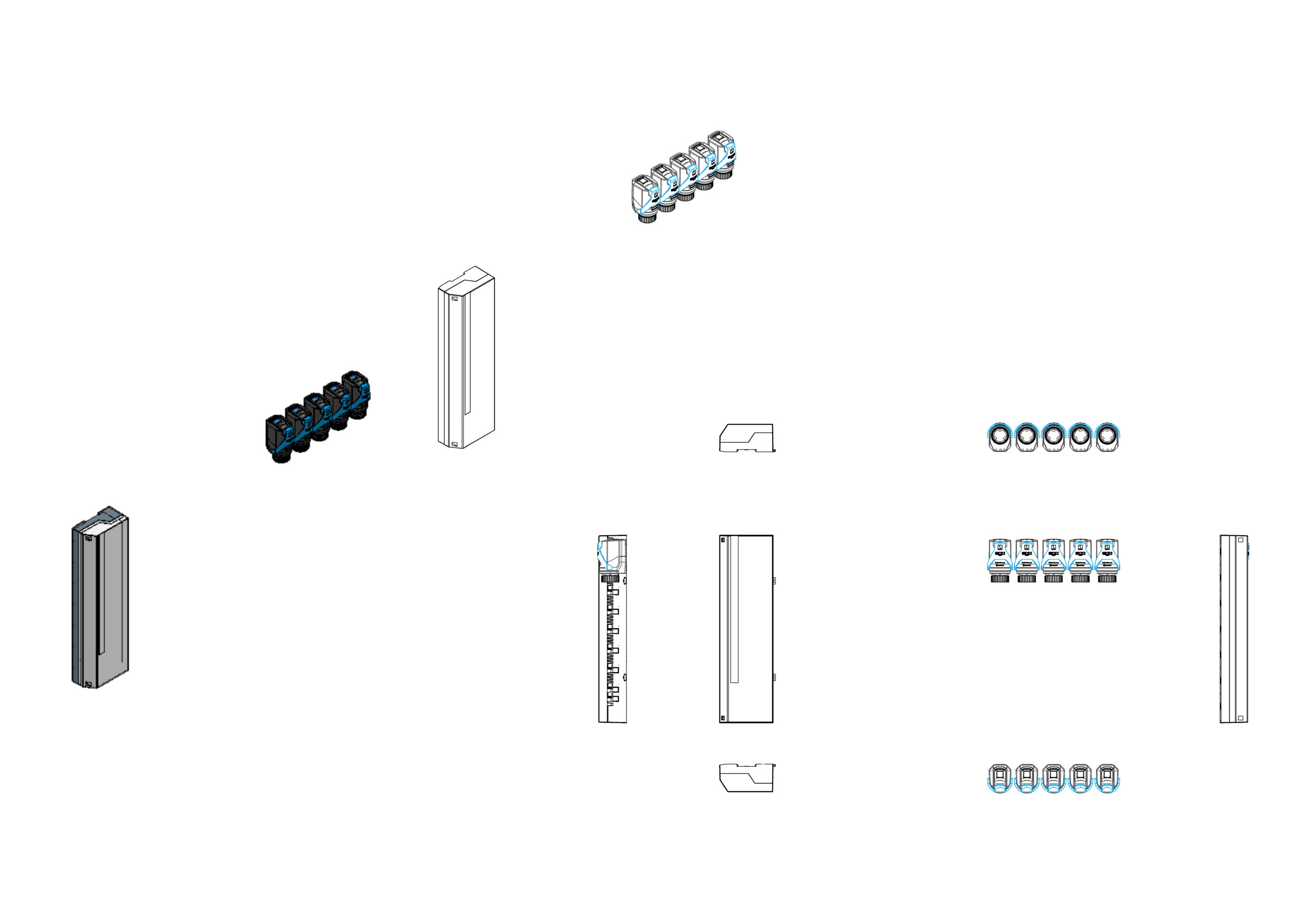

Artikelabmessung: B x H x T: 747 x 350 x 53 mm
Artikelgewicht: 1,475 kg

Marke: strawa

strawa Friwara WM-VVD-LogiX-HK-EGO-M30 5 Hkr

für 5 Heizkreise
Artikelabmessung: B x H x T: 747 x 350 x 53 mm
Artikelgewicht: 1,475 kg

GTIN: 4061323177295
Warennummer: 90321020
Werksartikelnummer: FE-050005

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation
