strawa Friwara WM-VVD-LogiX-H-Therm-230V 11 Hkr.

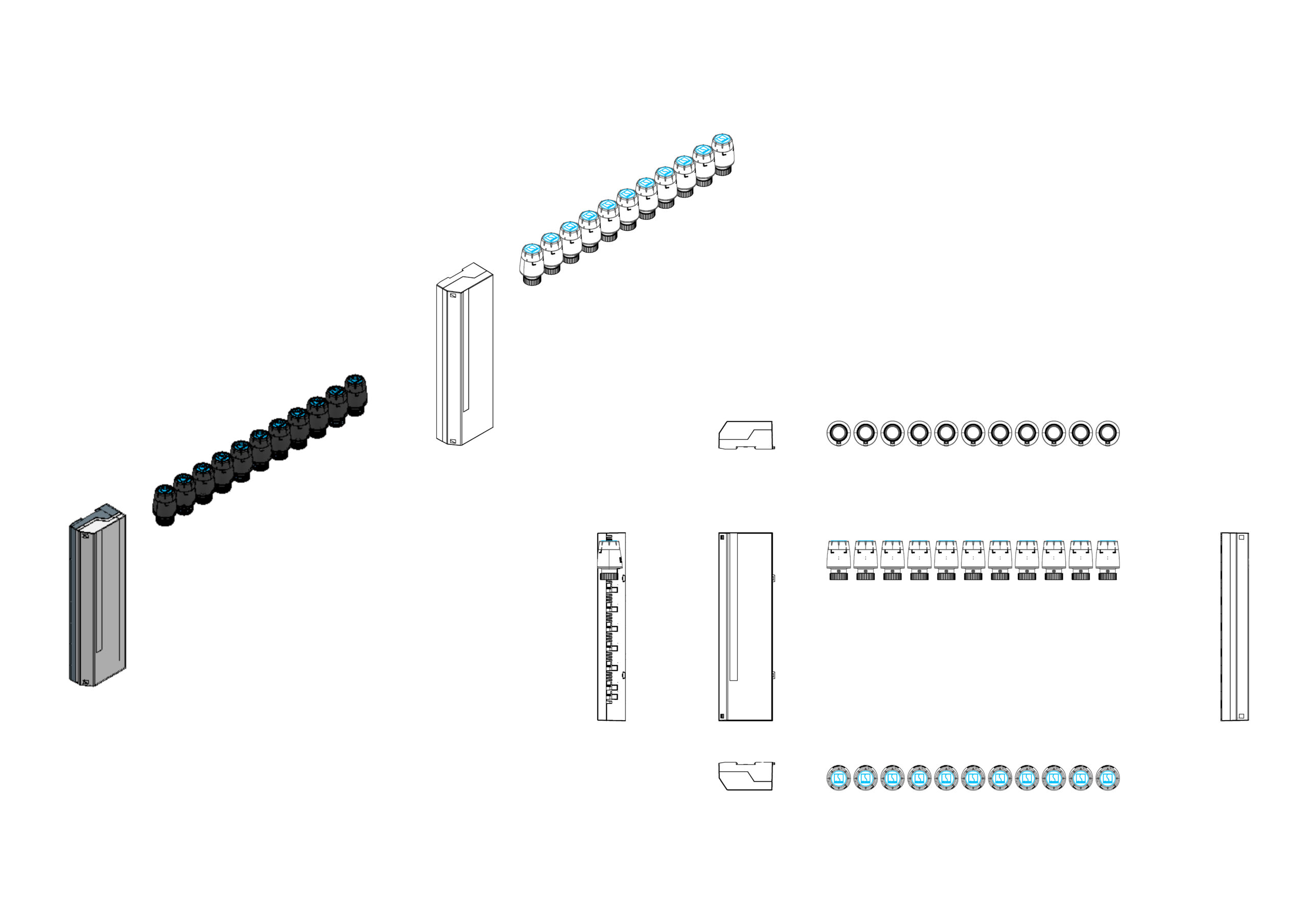

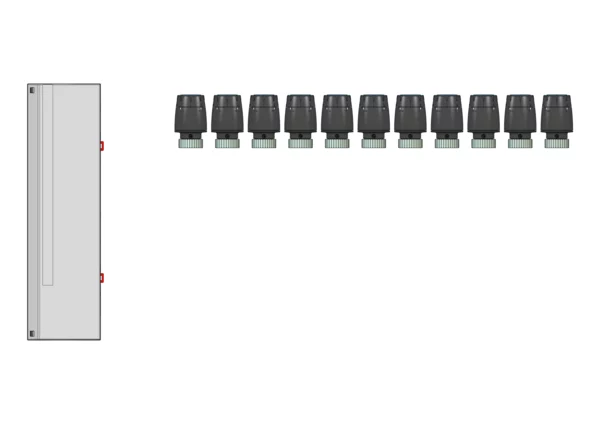

strawa Friwara WM-VVD-LogiX-H-Therm-230V 11 Hkr.,BxHxT: 745 x 350 x 52 mm, Vorverdrahtung Heizen, bestehend aus EasySwitch 230 V Klemmleiste + strawatherm 230 V Stellantriebe

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Vorverdrahtungsmodule Vorverdrahtungen Heizen

Artikelnummer: FE-000011

Listenpreis: 361,00 €

Anfragen/Merken

strawa Friwara WM-VVD-LogiX-H-Therm-230V 11 Hkr.

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- geringerer Montageaufwand verkürzt erheblich die Installationszeit
- potenzielle Fehler werden reduziert
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
Bestandteile
- strawatherm Stellantriebe 230 V
- Klemmleiste strawalogiX RT6-STA8 bei 2 bis 8 Heizkreisen
- Klemmeleiste EasySwitch bei 9 bis 12 Heizkreisen
Technische Daten
Stellantrieb:
- strawatherm Stellantrieb 230V
- Ausführungsvariante stromlos geschlossen (NC)
- Betriebsspannun 230 V (AC) + 10 % … - 10 %, 50 / 60 Hz
- Einschaltstrom < 250 mA für max. 300 ms
- Betriebsleistung < 2 W
- Aufnahmegewinde M30 x 1,5
- Stellweg 4,0 mm
- Stellkraft 110 N
- Öffnungs-/Schließzeit ca. 3 min
- Medientemperatu 0 … 100 °C
- Lagertemperatur -25 … 60 °C
- Umgebungstemperatur 0 ... 50 °C
- Schutzgrad / Schutzklasse IP 54, Schutzklasse II bei 230 V AC
- Überspannungsfestigkeit nach EN 60730-1 mind. 2,5 kV
- Anschlussleitung 2 x 0,75 mm²
- Leitungslänge 1 m
- Einbaulage alle Einbaulagen erlaubt
- Gehäusematerial Kunststoff PP
Klemmleiste 2 bis 8 Heizkreise:
- Klemmleiste strawalogIX RT6-STA8
- Material Gehäuseunter- und Oberteil aus PC / ABS, RAL 7016
- Bestückung Klemmleiste RT6-STA8, max. 6 Raumbediengeräte und 8 Stellantriebe
- Sicherung Integrierte Sicherung 4 AT, Varistor als Überspannungsschutz für die Stellantriebe
- Elektrischer Anschluss mit Steckklemmen bis 1,5 mm²
- Funktionen
- weiterleiten von Schaltimpulsen der Einzelraumregler
- integrierte Pumpenlogik zur effizienten Regelung
- Anschluss externer Temperaturfühler oder Taupunktsensor
- Speisespannung 230 V~ ± 15 %, 50…60 Hz
- Pumpenanschluss max. 3,0 A
- Sicherung T 4,0 A (5x20 mm Feinsicherung)
- Leistungsaufnahme max. 300 W
- Zul. Umgebungstemperatur -10 °C bis 70 °C
- Zul. Umgebungsfeuchte < 95% rF
- Schutzart IP 41
- Bemessungsstoßspannung 2,5 kV
- Überspannungskategorie II
- Verschmutzungsgrad II
- max. Anzahl Stellantriebe je Kanal 4 (bauseitige Verteilung notwendig)
- max. Anzahl Stellantriebe gesamt 18
Klemmleiste 9 bis 12 Heizkreise:
- Klemmleiste EasySwitch
- Speisespannung 230 V~, ±10%, 50...60 Hz
- Verteilersicherung 230 V T4AH (5 × 20 mm)
- Regelkreise/Heizzonen1) max. 8 Eingänge
- Uhrenkanal/Absenkung ja
- Zul. Umgebungstemperatur 0 bis 50 °C
- Zul. Lagertemperatur -20 bis 70 °C
- Zul. Umgebungsfeuchte 10 bis 85% rF
- Ausgänge Anzahl Antriebe max. 12 thermische Stell- bzw. Regelantriebe (für Heizkreise)
- Pumpenanschluss max. 2 (1) A
- Absenkung Kontakteingang
- Gehäusematerial Kunststoff PC-ABS, schwarz (ähnlich RAL9005), schwer entflammbar nach UL94V-0
- Deckelmaterial Kunststoff PC, grau transparent, schwer entflammbar nach UL94V-0
- Montage Einbaugerät, DIN-Schiene, 35 mm oder optional Anschraubmontage
- Anschlussklemmen Federzug-Steckklemmen
- Leitungsquerschnitt 0,5...1,5 mm²
- Anschlussleitung massiv: NYM-J/NYM-O (max. 5 × 1,5 mm²), flexibel: H05V2V2H2-F
- Kabelklemmvorrichtung im Gehäuse integrierte werkzeuglose Kabelbefestigungsstellen
- Schutzart IP20 (EN 60730)

für 11 Heizkreise

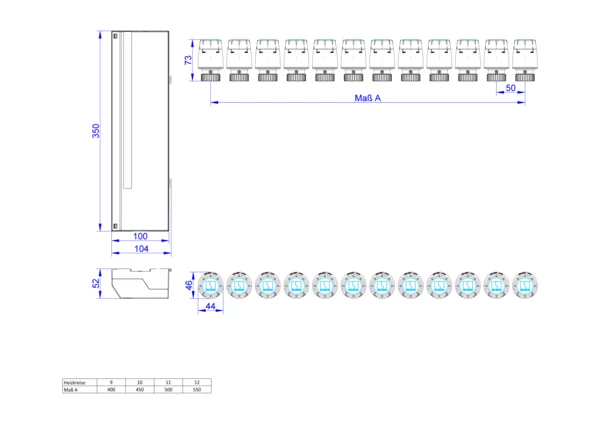

Artikelabmessung: B x H x T: 745 x 350 x 52 mm
Artikelgewicht: 2,009 kg

Marke: strawa

strawa Friwara WM-VVD-LogiX-H-Therm-230V 11 Hkr.

für 11 Heizkreise
Artikelabmessung: B x H x T: 745 x 350 x 52 mm
Artikelgewicht: 2,009 kg

GTIN: 4061323176786
Warennummer: 90321020
Werksartikelnummer: FE-000011

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 444 Niederspannungsinstallationsanlagen
Leistungsbereich STLB-Bau (2021-04): 070 Gebäudeautomation

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Friwara WM-VVD-LogiX-H-Therm-230V
11 Hkr.
für 11 Heizkreise
Abmessung B x H x T:
745 x 350 x 52 mm
Artikelgewicht: 2,009 kg
Werksartikelnummer: FE-000011
Warennummer: 90321020
