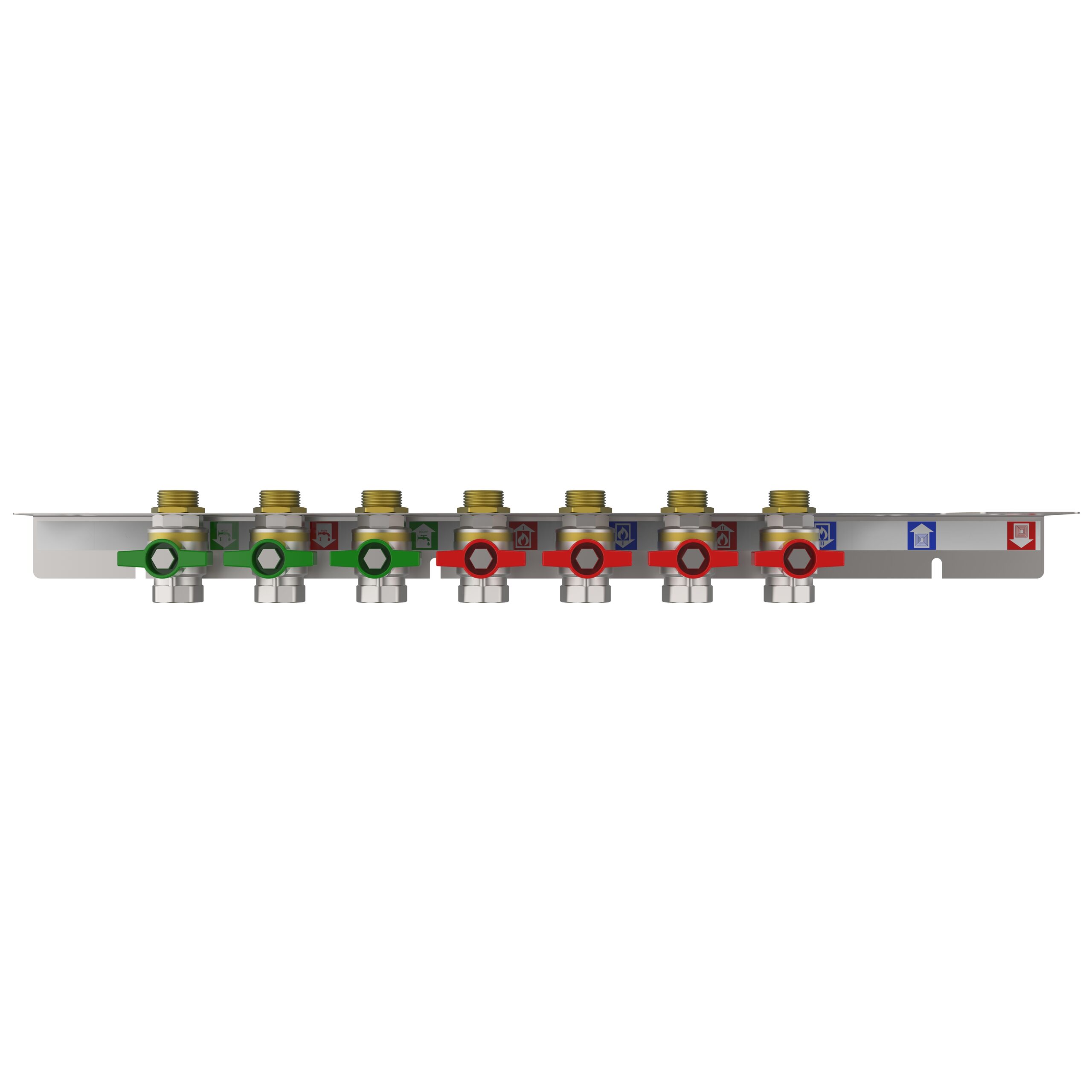

strawa Friwara WM-AS10-3-KH7

strawa Friwara WM-AS10-3-KH7,BxHxT: 660 x 71 x 71 mm, Anschlussschiene für Hydraulikmodul TWE-4L und TWE-4L-HY-(BY), 3x Trinkwasser und 4x Heizung

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Anschlussschienenmodule

Artikelnummer: FA-000026

Listenpreis: 173,00 €

Anfragen/Merken

strawa Friwara WM-AS10-3-KH7

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werde
- geringerer Montageaufwand durch vorkonfigurierte Befestigungslöcher
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station

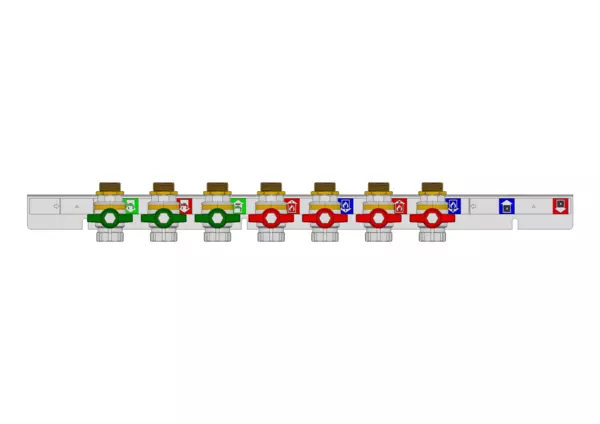

Bestandteile
- verzinkte Halteschiene mit Befestigungs- und Aufnahmeöffnungen für Kugelhähne
- Kugelhähne DN 20 Messing vernickelt - ausgenommen trinkwasserberührende Bauteile, grüner Flügelgriff für Trinkwasseranwendungen, DVGW zertifiziert
- Kugelhähne DN 20 Messing vernickelt, roter Flügelgriff - für Heizungsanwendungen
- Messing Gegenmutter je Kugelhahn, zum Fixieren auf der Halteschiene
- Visualisierungspfeil (auf Halteschiene) mit symbolischer Referenz auf den jeweiligen Anschluss
Technische Daten
Heizungsseite:
- Betriebstemperatur 75 °C
- Empfehlung liegt bei 60 °C zum Schutz des Plattenwärmeübertragers gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Trinkwassererwärmung:
- max. Entnahmetemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
Flächenheizung:
- max. Volumenstrom 2,14 m³/h
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Anschlüsse
- Primäranschluss DN 20 (3/4“ IG)
- Sekundäranschluss DN 20 (3/4“ AG, flachdichtend)

Anschlussschiene für Hydraulikmodul TWE-4L und TWE-4L-HY-(BY), 3x Trinkwasser und 4x Heizung

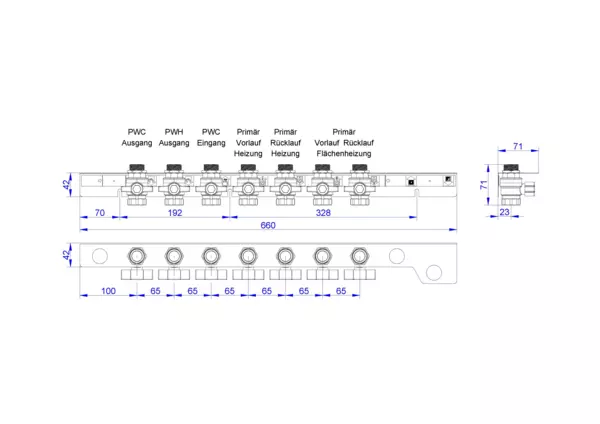

Artikelabmessung: B x H x T: 660 x 71 x 71 mm
Artikelgewicht: 2,5 kg

Marke: strawa

strawa Friwara WM-AS10-3-KH7

Anschlussschiene für Hydraulikmodul TWE-4L und TWE-4L-HY-(BY), 3x Trinkwasser und 4x Heizung
Artikelabmessung: B x H x T: 660 x 71 x 71 mm
Artikelgewicht: 2,5 kg

GTIN: 4061323190812
Warennummer: 84818081
Werksartikelnummer: FA-000026

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Text

gaeb xml

gaeb 90

önorm

PDF

Docx

Xlsx

Rtf

Datanorm 5

Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa Friwara WM-AS10-3-KH7
Anschlussschiene für Hydraulikmodul TWE-4L und TWE-4L-HY-(BY), 3x Trinkwasser und 4x Heizung
Abmessung B x H x T:
660 x 71 x 71 mm
Artikelgewicht: 2,5 kg
Werksartikelnummer: FA-000026
Warennummer: 84818081
