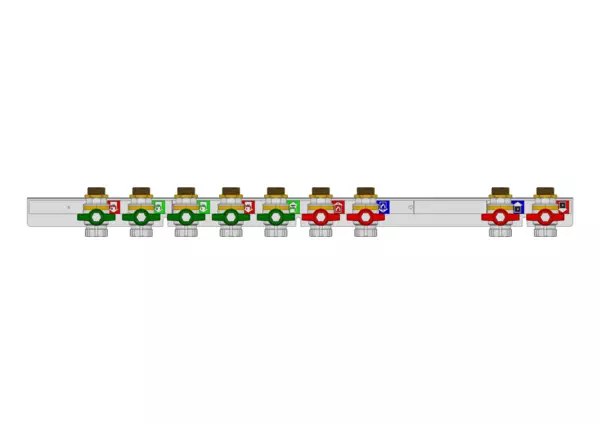

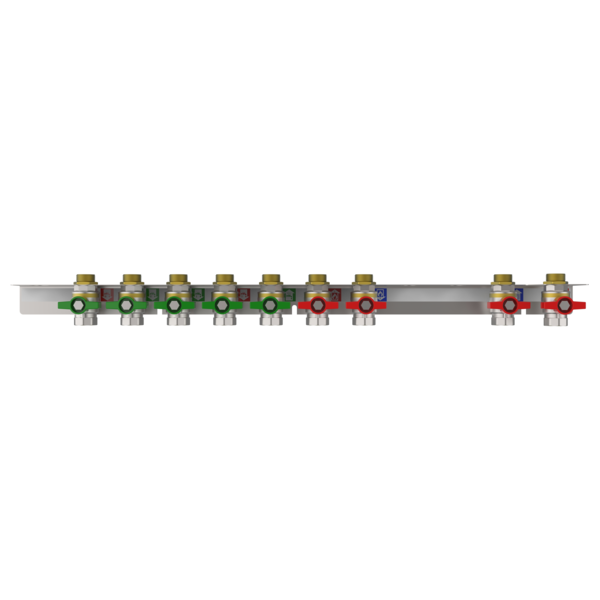

strawa Friwara WM-AS12-1-KH9-ZB-TWK-TWW- TWW-VKH

strawa Friwara WM-AS12-1-KH9-ZB-TWK-TWW- TWW-VKH,BxHxT: 790 x 71 x 93 mm, Anschlussschiene für Hydraulikmodul TWE-FBR mit Zweitbadanschluss Trinkwasser kalt und warm, mit Kugelhahnset für externen Verteiler, 5x Trinkwasser und 4x Heizung

Kategorie: Frischwasser-Wohnungsstationen Friwara WM Systembaukasten Anschlussschienenmodule

Artikelnummer: FA-000017

Listenpreis: 211,50 €

Anfragen/Merken

strawa Friwara WM-AS12-1-KH9-ZB-TWK-TWW- TWW-VKH

Vorteile
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werde
- geringerer Montageaufwand durch vorkonfigurierte Befestigungslöcher
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
Bestandteile
- verzinkte Halteschiene mit Befestigungs- und Aufnahmeöffnungen für Kugelhähne
- Kugelhähne DN 20 Messing vernickelt - ausgenommen trinkwasserberührende Bauteile, grüner Flügelgriff für Trinkwasseranwendungen, DVGW zertifiziert
- Kugelhähne DN 20 Messing vernickelt, roter Flügelgriff - für Heizungsanwendungen
- Messing Gegenmutter je Kugelhahn, zum Fixieren auf der Halteschiene
- Visualisierungspfeil (auf Halteschiene) mit symbolischer Referenz auf den jeweiligen Anschluss
Technische Daten
Heizungsseite:
- Betriebstemperatur 75 °C
- Empfehlung liegt bei 60 °C zum Schutz des Plattenwärmeübertragers gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Trinkwassererwärmung:
- max. Entnahmetemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
Flächenheizung:
- max. Volumenstrom 2,14 m³/h
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Anschlüsse
- Primäranschluss DN 20 (3/4“ IG)
- Sekundäranschluss DN 20 (3/4“ AG, flachdichtend)

Anschlussschiene für Hydraulikmodul TWE-FBR mit Zweitbadanschluss Trinkwasser kalt und warm, mit Kugelhahnset für externen Verteiler, 5x Trinkwasser und 4x Heizung

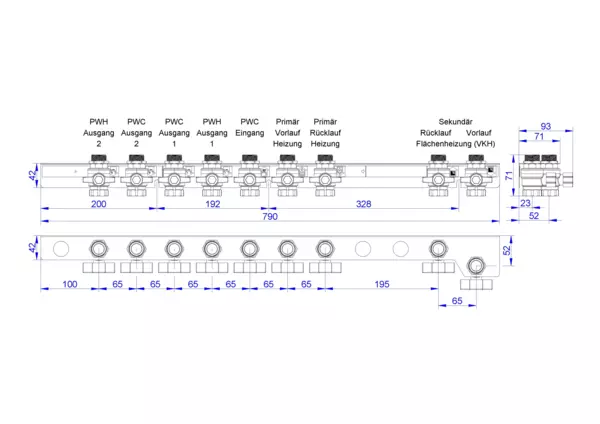

Artikelabmessung: B x H x T: 790 x 71 x 93 mm
Artikelgewicht: 3,17 kg

Marke: strawa

strawa Friwara WM-AS12-1-KH9-ZB-TWK-TWW- TWW-VKH

Anschlussschiene für Hydraulikmodul TWE-FBR mit Zweitbadanschluss Trinkwasser kalt und warm, mit Kugelhahnset für externen Verteiler, 5x Trinkwasser und 4x Heizung
Artikelabmessung: B x H x T: 790 x 71 x 93 mm
Artikelgewicht: 3,17 kg

GTIN: 4061323190720
Warennummer: 84818081
Werksartikelnummer: FA-000017

Marke: strawa
oder gleichwertig

Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
