strawa strawiola 160 VA Aufbaugruppe
FW25-WMZ

strawa strawiola 160 VA Aufbaugruppe FW25-WMZ BxHxT: 320 x 470 x 215 mm festwertgeregel. Hkr. ohne Pumpe, Pumpendistanzstück 1 1/2" Länge 180 mm, mit Wärmezählerverrohrung, Sekundäranschluss 1"IG

Artikelnummer: 73-037025

Listenpreis: 683,10 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa strawiola 160 VA Aufbaugruppe FW25-WMZ

1. Beschreibung:
Aufbaugruppe für einen festwertgeregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 88 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer
- Mischer mit Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- mit Wärmezählerverrohrung 1"AG Länge 130 mm, Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/130
5. Anschlüsse:
5.1 Primärseite:
- 1 1/2'' AG flachdichtend
5.2 Sekundärseite:
- 1'' IG

Die Aufbaugruppe dient der Verteilung von Wärme in einem festwertgeregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 10 kW bzw. der Volumenstrom bis 0,86 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut.
Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 1 1/2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Festwertstellmotor 230/24 V dient der Beimischung von Heizungswasser
aus dem Rücklauf zur Regulierung der Vorlauftemperatur von 20-50°C.
Ein mitgelieferter Temperaturbegrenzer, eingestellt auf 60°C, verhindert Übertemperaturen im Heizkreis.
Das Wärmezählerpassstück 1" Baulänge 130 mm und die Fühlereinbaustücke 5-5,2 M10x1 im Vor- und Rücklauf ermöglichen den nachträglichen Einbau von Wärmezählern im Rücklauf.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN25. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.

Für den modularen Aufbau in Verbindung mit strawi 160 VA Kesselverteilern und Zubehör.
Der Einbau einer Pumpe (2x 1 1/2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Ein Einbau von Wärmezählern ist möglich, dafür muss das Wärmezählerpassstück entfernt werden.

strawa strawiola 160 VA Aufbaugruppe FW25-WMZ

1. Beschreibung:
Aufbaugruppe für einen festwertgeregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 88 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer
- Mischer mit Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- mit Wärmezählerverrohrung 1"AG Länge 130 mm, Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/130
5. Anschlüsse:
5.1 Primärseite:
- 1 1/2'' AG flachdichtend
5.2 Sekundärseite:
- 1'' IG

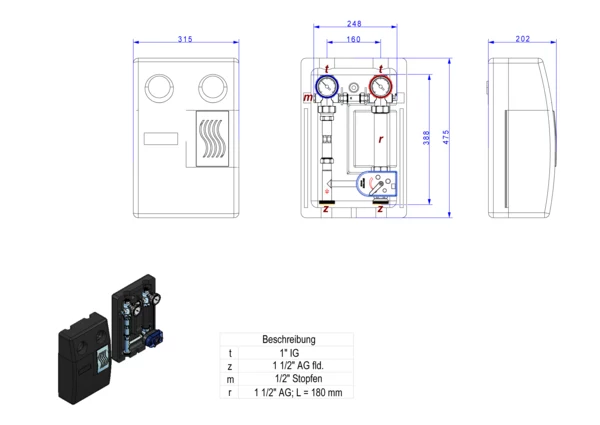

Abmessung (Breite x Höhe x Tiefe): 320 x 470 x 215 mm
Gewicht: 5,457 kg
EAN: 4061323056538
Warennummer: 84818059
Artikelnummer: 73-037025
Warengruppe: 73
URL: https://www.strawa.com/produkt/73-037025

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawiola 160 VA Aufbaugruppe
FW25-WMZ
BxHxT: 320 x 470 x 215 mm
festwertgeregelten Heizkreis ohne Pumpe,
Pumpendistanzstück 1 1/2" Länge 180 mm,
mit Wärmezählerverrohrung,
Sekundäranschluss 1"IG

EAN: 4061323056538
Artikelnummer: 73-037025
Warengruppe: 73
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323056538

Listenpreis683,10 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer84818059

Standardversand (Tage)3

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)320

Höhe (mm)470

Tiefe (mm)215

Gewicht (kg)5,383

Verpackungsabmessungen

Breite (mm)330

Höhe (mm)240

Tiefe (mm)510

Gewicht (kg)5,912

Merkmale

Klassifizierung ETIM 9

Material Mantel Kunststoff

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 1/2 Zoll (40)

Rohraußendurchmesser primär -

Sekundärer Anschluss Innengewinde (metrisch)

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Pumpenanschluss sonstige

Nenndurchmesser Pumpenanschluss 1 1/2 Zoll (40)

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 100 °C

Einstellbereich Temperatur 20 - 50 °C

Ausführung der Temperaturregelung thermostatisch

Anzeigebereich Thermometer 0 - 120 °C

Leistung 0 - 10 kW

Geeignet für Kühlen Nein

Geeignet für Heizung Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung Festwertregelung

Mit Passstück für Wärmezähler Ja

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein

Einbaulänge der Pumpe 180 mm

Mit Manometer Nein

Mit Regelventil Nein

Mit Absperrventil Ja

Mit Rückschlagklappe Ja

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Ja

Auslaufhahn Nein

Mit Servomotor Ja

Geeignet für Servomotoren Ja

Mit Dreiwegeventil Ja

Mit Pumpenkugelhahn Nein

Mit Anschluss Temperaturfühler Ja

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Ja

Mit Füßen Nein

Mit Differenzdruckregler Nein

Strömungsrichtung -

Mit Wärmedämmung Ja

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 320 mm

Höhe 470 mm

Tiefe 215 mm
