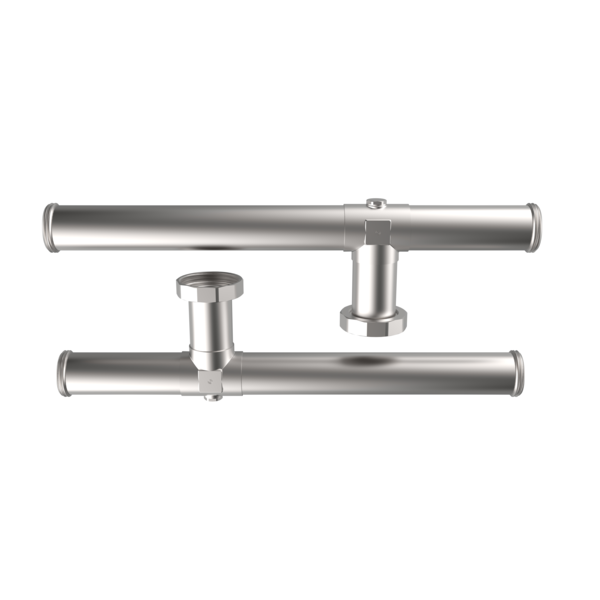

Produktbild

strawa strawiola 160 VA
2-Verteiler-Verbindungsstück

strawa strawiola 160 VA 2-Verteiler-Verbindungsstück BxHxT: 640 x 169 x 175 mm bis 15,9 m³/h

Artikelnummer: 73-000015

Listenpreis: 379,70 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

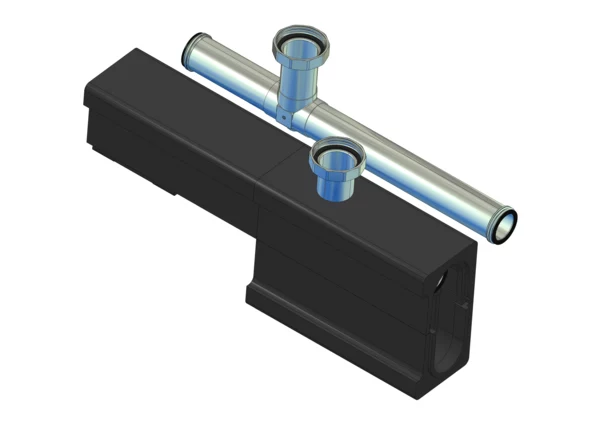

strawa strawiola 160 VA 2-Verteiler-Verbindungsstück

1. Beschreibung:
Verbindungsstück für die Montage von zwei strawiola 160 VA Kesselverteilern
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 15,9 m³/h Leistung: 370 kW bei delta T = 20 K
3. Bauteile:
- zwei Edelstahl-T-Stücken 1.4301 DN 50
- mit zusätzlichen 1/2" Anschlüssen mit Stopfen verschlossen für Einbau von beispielsweise Thermometern oder Manometern
- inklusive Flachdichtungen EPDM
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
4. Anschlüsse:
4.1 Primärseite:
- nach unrten oder oben 2 1/2'' Überwurfmutter flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- nach links und rechts 2'' AG flachdichtend im Vor- und Rücklauf

Das Verteilerverbindungsstück ermöglicht bei der Kopplung von zwei strawiola 160 VA Kesselverteilen ein Leistungsspektrum bis 370 kW und einen Volumenstrom bis max. 15,9 m³/h.
Die Verrohrung besteht aus aus Edelstahl 1.4301 DN50. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.

Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und strawiola 160 VA Aufbaugruppen und Zubehör.

strawa strawiola 160 VA 2-Verteiler-Verbindungsstück

1. Beschreibung:
Verbindungsstück für die Montage von zwei strawiola 160 VA Kesselverteilern
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 15,9 m³/h Leistung: 370 kW bei delta T = 20 K
3. Bauteile:
- zwei Edelstahl-T-Stücken 1.4301 DN 50
- mit zusätzlichen 1/2" Anschlüssen mit Stopfen verschlossen für Einbau von beispielsweise Thermometern oder Manometern
- inklusive Flachdichtungen EPDM
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
4. Anschlüsse:
4.1 Primärseite:
- nach unrten oder oben 2 1/2'' Überwurfmutter flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- nach links und rechts 2'' AG flachdichtend im Vor- und Rücklauf

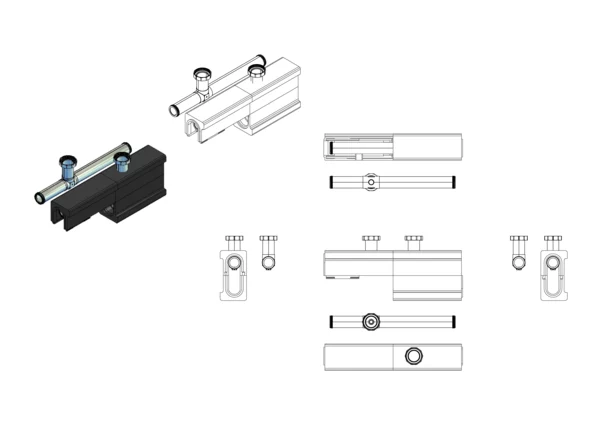

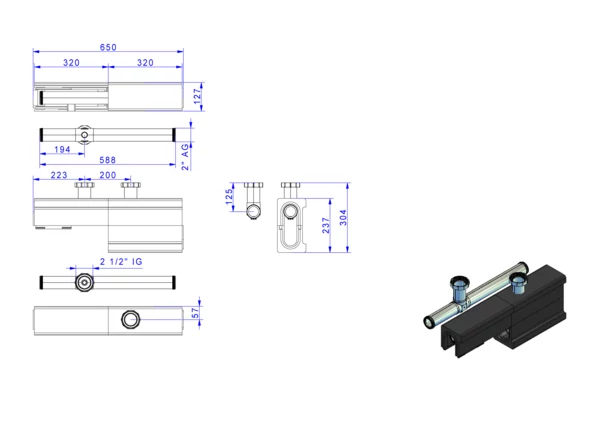

Abmessung (Breite x Höhe x Tiefe): 640 x 169 x 175 mm
Gewicht: 4,014 kg
EAN: 4061323056095
Warennummer: 84039090
Artikelnummer: 73-000015
Warengruppe: 73
URL: https://www.strawa.com/produkt/73-000015

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawiola 160 VA
2-Verteiler-Verbindungsstück
BxHxT: 640 x 169 x 175 mm
bis 15,9 m3/h

EAN: 4061323056095
Artikelnummer: 73-000015
Warengruppe: 73
Warennummer: 84039090

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323056095

Listenpreis379,70 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer84039090

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)640

Höhe (mm)169

Tiefe (mm)175

Gewicht (kg)4,161

Verpackungsabmessungen

Breite (mm)260

Höhe (mm)200

Tiefe (mm)710

Gewicht (kg)4,679

Merkmale

Klassifizierung ETIM 9

Werkstoff des Anschlusses 1 rostfreier Stahl

Werkstoffgüte Anschluss 1 Edelstahl 304 (1.4301)

Oberflächenschutz Anschluss 1 unbehandelt

Oberflächenbehandlung Anschluss 1 unbehandelt

Werkstoff des Anschlusses 2 rostfreier Stahl

Werkstoffgüte Anschluss 2 Edelstahl 304 (1.4301)

Oberflächenschutz Anschluss 2 unbehandelt

Oberflächenbehandlung Anschluss 2 unbehandelt

Werkstoff des Anschlusses 3 rostfreier Stahl

Werkstoffgüte Anschluss 3 Edelstahl 304 (1.4301)

Oberflächenschutz Anschluss 3 unbehandelt

Oberflächenbehandlung Anschluss 3 unbehandelt

Ausführung T-Stück

Winkel 90 °

Fließende Ausführung (mit Innenradius) Nein

Reduzierend Ja

Mehrteilig Ja

Systemgebunden Ja

Nenndurchmesser Anschluss 1 2 Zoll (50)

Rohraußendurchmesser Anschluss 1 -

Wanddicke Anschluss 1 -

Anschluss 1 Außengewinde (metrisch)

Konturcode Verbindung 1 -

Nenndurchmesser Anschluss 2 2 1/2 Zoll (65)

Rohraußendurchmesser Anschluss 2 -

Wanddicke Anschluss 2 -

Anschluss 2 Überwurfmutter

Konturcode Verbindung 2 -

Nenndurchmesser Anschluss 3 2 Zoll (50)

Rohraußendurchmesser Anschluss 3 -

Wanddicke Anschluss 3 -

Anschluss 3 Außengewinde (metrisch)

Konturcode Verbindung 3 -

Druckstufe Flansch -

Norm Flansch -

Material Dichtung -

Hauptfarbe Fitting sonstige

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Zugfest -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Anschluss 3 -

Arbeitslänge Anschluss 3 -

Schlüsselweite -

Schlüsselweite Überwurfmutter -

Mediumtemperatur (Dauerbetrieb) -10 - 100 °C

Max. Betriebsdruck bei max. Mediumtemperatur 6 bar

Max. Arbeitsdruck bei 20 °C -

Ringsteifigkeitsklasse -

Standard Dimension Ratio (SDR) -

Mit Dichtungsmaterial Ja

Mit Entleerungsventil Nein

Mit Entlüfter Nein

Mit thermischer Isolierung Nein

Mit Stoßnocken Nein

Verschlossen Nein

Mit Verbindungsanzeige Nein

FM-Prüfung Nein

LPCB-Prüfung Nein

ULC-Qualitätskennzeichen Nein

UL-Prüfung Nein

DIN-CERTCO-Zertifikat Nein

VdS-geprüft Nein

Zeta-Wert Abzweig Stromtrennung nach DVGW W 575 -

Zeta-Wert Durchgang Stromtrennung nach DVGW W 575 -

Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575 -

Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575 -

Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575 -

Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575 -

Mit TÜV-Zulassung Nein

DVGW-Siegel für Gas Nein

DVGW-Siegel für Wasser Nein

KIWA-Prüfsiegel Nein

Gastec QA Prüfung Nein

KOMO-Prüfsiegel Nein

Typenzulassung nach BBR/EKS Nein
