strawa strawiola 160 VA
Erweiterungskreis 1 Hkr.

strawa strawiola 160 VA Erweiterungskreis 1 Hkr. BxHxT: 320 x 169 x 175 mm bis 7,95 ³/h

Artikelnummer: 73-000013

Listenpreis: 418,50 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa strawiola 160 VA Erweiterungskreis 1 Hkr.

1. Beschreibung:
Thermisch getrennter Erweiterungskreis für strawiola 160 VA Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 7,95 m³/h bei max. Leistung: 185 kW bei delta T = 20 K
3. Bauteile:
- Verteilerkammern aus Rundrohr mit lasergeschweißten, nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Material Edelstahl 1.4301 DN 50
- 2'' AG am Ende zum Anschluss von Kesselverteilern
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
- mit EPDM Flachdichtungen
- Stutzenabstand: 160 mm
4. Anschlüsse:
- Abgangsstutzen mit 1 1/2'' Überwurf flachdichtend passend für strawiola 160 VA Aufbaugruppen
- Kesselanschluss seitlich links oder rechts mit 2'' Überwurfmutter flachdichtend

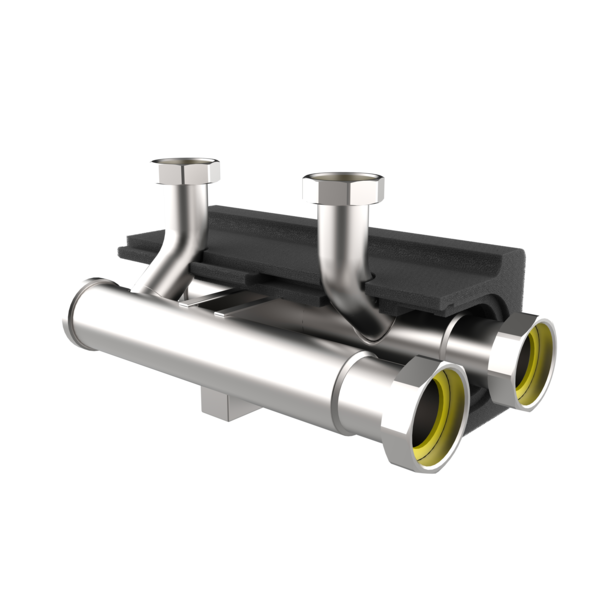

Der strawiola 160 VA Erweiterungskreis dient der Erweiterung von strawiola 160 VA Kesselverteilern um einen Heizkreis.
Der Erweiterungskreis besteht aus zwei getrennt nebeneinander liegenden Edelstahlrohren 1.4301 DN 50.
Eine thermische Trennung der Rohre verhindert den Wärmeübergang von Vorlauf-und Rücklaufwasser,
das ist besonders bei Brennwertgeräten von Vorteil, weil dadurch Energie eingespart wird.
Der Kesselanschluss befindet sich seitlich links oder rechts, gegenüberliegend ist ein 2“ Kappe.
Die Abgänge sind nebeneinander als Vorlauf- und Rücklaufrohr mittig linear nach oben gezogen und enden mit einer 1 1/2“ Überwurfmutter.
Die EPP-Dämmung gemäß dem GEG verhindert Wärmeverluste..

Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und strawiola 160 VA Aufbaugruppen und Zubehör.

strawa strawiola 160 VA Erweiterungskreis 1 Hkr.

1. Beschreibung:
Thermisch getrennter Erweiterungskreis für strawiola 160 VA Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 7,95 m³/h bei max. Leistung: 185 kW bei delta T = 20 K
3. Bauteile:
- Verteilerkammern aus Rundrohr mit lasergeschweißten, nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Material Edelstahl 1.4301 DN 50
- 2'' AG am Ende zum Anschluss von Kesselverteilern
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
- mit EPDM Flachdichtungen
- Stutzenabstand: 160 mm
4. Anschlüsse:
- Abgangsstutzen mit 1 1/2'' Überwurf flachdichtend passend für strawiola 160 VA Aufbaugruppen
- Kesselanschluss seitlich links oder rechts mit 2'' Überwurfmutter flachdichtend

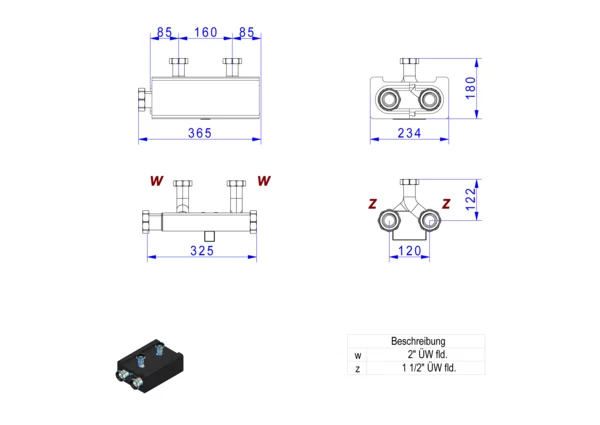

Abmessung (Breite x Höhe x Tiefe): 320 x 169 x 175 mm
Gewicht: 2,17 kg
EAN: 4061323056088
Warennummer: 84039090
Artikelnummer: 73-000013
Warengruppe: 73
URL: https://www.strawa.com/produkt/73-000013

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawiola 160 VA
Erweiterungskreis 1 Hkr.
BxHxT: 320 x 169 x 175 mm
bis 7,95 3/h

EAN: 4061323056088
Artikelnummer: 73-000013
Warengruppe: 73
Warennummer: 84039090

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323056088

Listenpreis418,50 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer84039090

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)320

Höhe (mm)169

Tiefe (mm)175

Gewicht (kg)2,613

Verpackungsabmessungen

Breite (mm)330

Höhe (mm)240

Tiefe (mm)510

Gewicht (kg)3,142

Merkmale

Klassifizierung ETIM 9

Geeignet für Leitungswasser Nein

Geeignet für Heizungswasser Ja

Geeignet für Kühlwasser Ja

Geeignet für Pressluft Nein

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Montageart Aufbau

Ausführung Verteiler/Sammler

Werkstoff rostfreier Stahl

Werkstoffgüte Edelstahl 304 (1.4301)

Oberflächenschutz unbehandelt

Nenndurchmesser Anschluss 1 2 Zoll (50)

Form Endstück mit geraden Abzweigen

Rohraußendurchmesser Anschluss 1 -

Anschluss 1 Außengewinde (metrisch)

Nenndurchmesser Anschluss 2 2 Zoll (50)

Rohraußendurchmesser Anschluss 2 -

Anschluss 2 Außengewinde (metrisch)

Anzahl der Abzweige 1

Anzahl der Verzweigungsrichtungen 1

Nenndurchmesser Abzweigungen 1 1/4 Zoll (32)

Rohraußendurchmesser Abzweigungen -

Anschluss Abzweigungen sonstige

Abstand zwischen den Abzweigungen 160 mm

Unterschiedliche Abstände zwischen Abzweigungen Nein

Druckstufe Artikel PN 6

Max. Mediumtemperatur (Dauerbetrieb) 100 °C

Zeta-Wert -

Systemgebunden Ja

Mit Füll- und Entleerungshahn Nein

Mit Absperrventil Nein

Mit Entlüftung Nein

Mit Wandbefestigungsbügel Nein

Mit Befestigungsmaterial Nein

Mit Füßen Nein

Mit verstellbaren Bodenstützen Nein

Mit Isolierung Ja

Breite 320 mm

Höhe 169 mm

Tiefe 175 mm

Länge Verteiler -

Arbeitslänge Verteiler -

Länge Anschluss 1 -

Arbeitslänge Anschluss 1 -

Länge Anschluss 2 -

Arbeitslänge Anschluss 2 -

Länge Seitenarm -

Arbeitslänge Abzweig 1 -

Venturidüse ohne

KOMO-Prüfsiegel -

Typenzulassung nach BBR/EKS Nein
