strawa strawi 125
Verteilerverbindungsstück
strawa strawi 125 Verteilerverbindungsstück BxHxT: 250 x 145 x 109 mm bis 5,2 m³/h, mit EPP-Dämmung
Artikelnummer: 7230009
Listenpreis: 211,40 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawi 125 Verteilerverbindungsstück
1. Beschreibung:Verbindungsstück für die Montage von zwei strawi 125-25 oder 125-40 Kesselverteilern
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 5,2 m³/h Leistung: 120 kW bei delta T = 20 K
3. Bauteile:

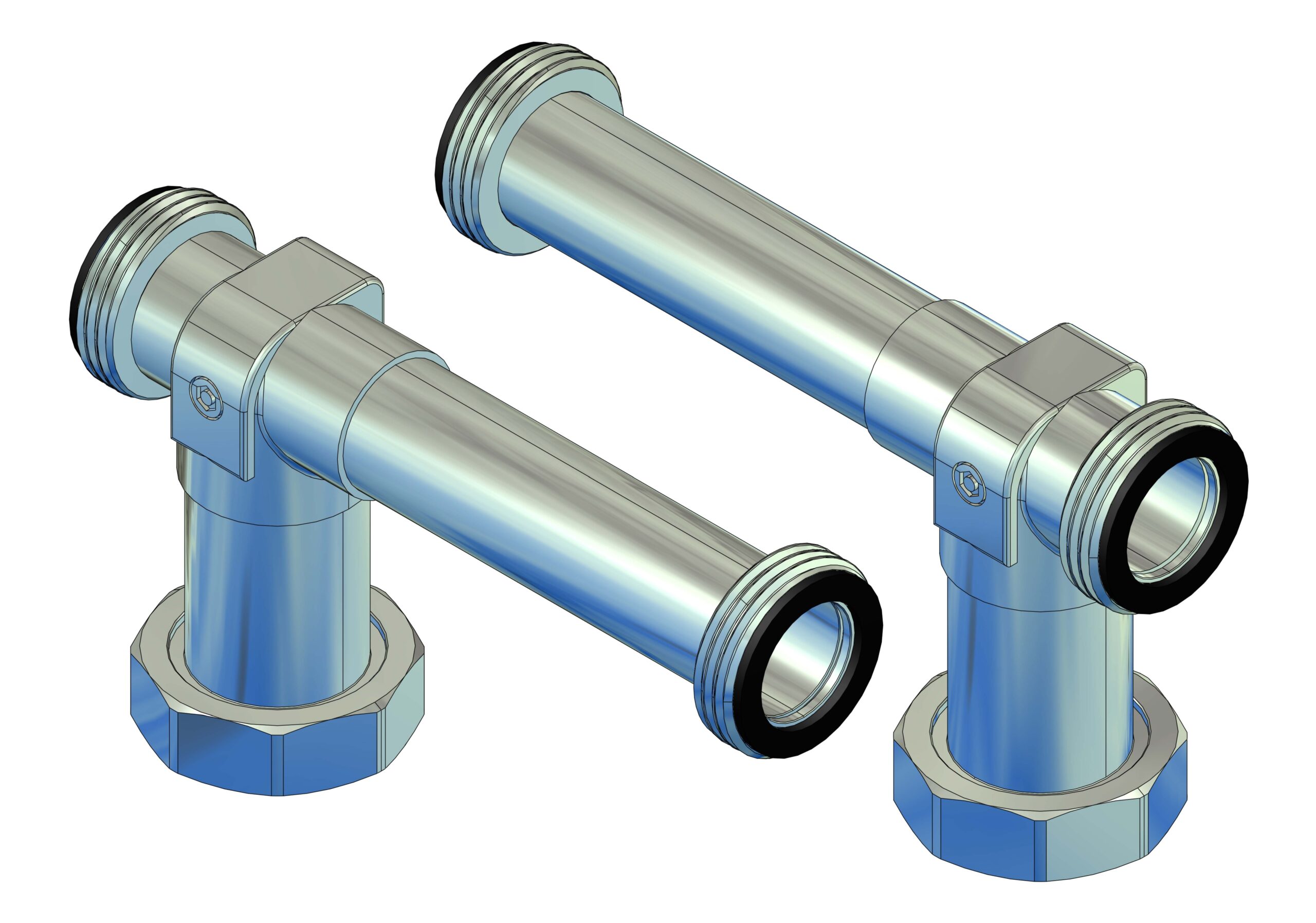

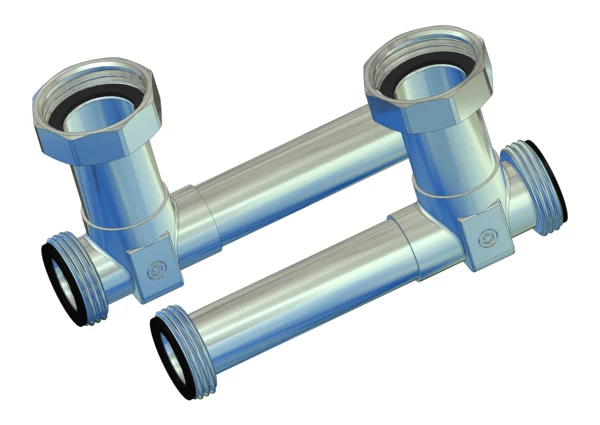

- zwei Edelstahl-T-Stücken 1.4301 DN 40
- mit zusätzlichen1/2" Anschlüssen mit Stopfen verschloassen für Einbau von beispielsweise Thermometern oder Manometern
- inklusive Flachdichtungen EPDM
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
4. Anschüsse:
4.1 Primärseite:

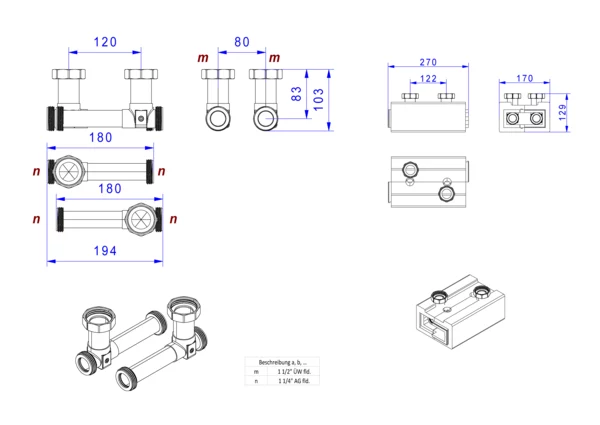

- nach unrten oder oben 1 1/2'' Überwurfmutter flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- nach links und rechts 1 1/4'' AG flachdichtend im Vor- und Rücklauf
Das Verteilerverbindungsstück ermöglicht bei der Kopplung von zwei strawi 125 Kesselverteilen ein Leistungsspektrum bis 120 kW und einen Volumenstrom bis max. 5,2 m³/h.
Die Verrohrung besteht aus aus Edelstahl 1.4301 DN40. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit zwei strawi 125-25 bzw. strawi 125-40 Kesselverteilern.
strawa strawi 125 Verteilerverbindungsstück
1. Beschreibung:
Verbindungsstück für die Montage von zwei strawi 125-25 oder 125-40 Kesselverteilern
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 5,2 m³/h Leistung: 120 kW bei delta T = 20 K
3. Bauteile:
- zwei Edelstahl-T-Stücken 1.4301 DN 40
- mit zusätzlichen1/2" Anschlüssen mit Stopfen verschloassen für Einbau von beispielsweise Thermometern oder Manometern
- inklusive Flachdichtungen EPDM
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
4. Anschüsse:
4.1 Primärseite:
- nach unrten oder oben 1 1/2'' Überwurfmutter flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- nach links und rechts 1 1/4'' AG flachdichtend im Vor- und Rücklauf

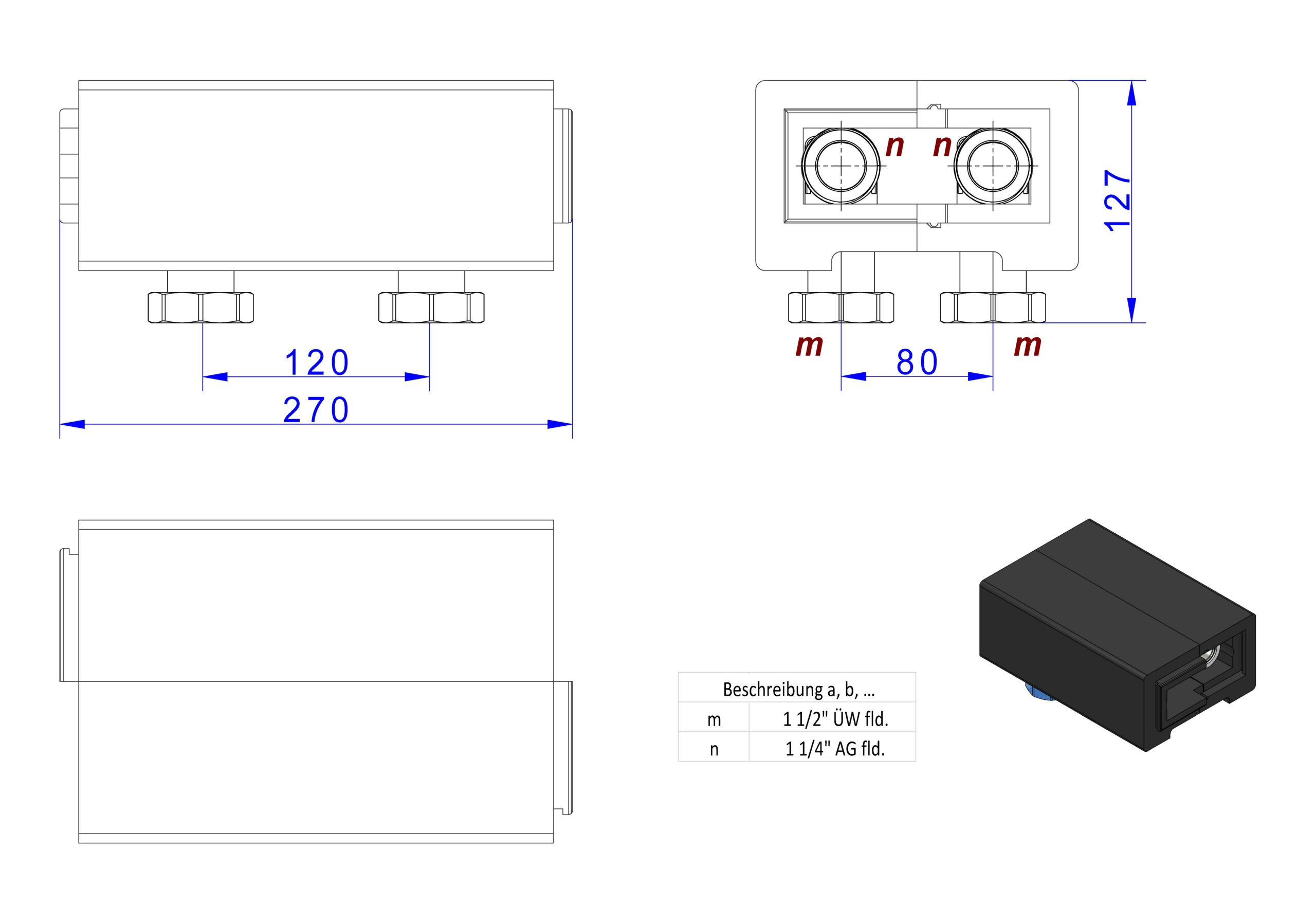

Abmessung (Breite x Höhe x Tiefe): 250 x 145 x 109 mm
Gewicht: 1,399 kg
EAN: 4061323145270
Warennummer: 84818039
Artikelnummer: 7230009
Warengruppe: 72
URL: https://www.strawa.com/produkt/7230009
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
strawa strawi 125
Verteilerverbindungsstück
BxHxT: 250 x 145 x 109 mm
bis 5,2 m3/h, mit EPP-Dämmung
EAN: 4061323145270
Artikelnummer: 7230009
Warengruppe: 72
Warennummer: 84818039
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323145270
Listenpreis211,40 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84039090
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)250
Höhe (mm)145
Tiefe (mm)109
Gewicht (kg)1,171
Verpackungsabmessungen
Breite (mm)145
Höhe (mm)110
Tiefe (mm)570
Gewicht (kg)1,438
Merkmale
Klassifizierung ETIM 9
Werkstoff des Anschlusses 1 rostfreier Stahl
Werkstoffgüte Anschluss 1 Edelstahl 304 (1.4301)
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 rostfreier Stahl
Werkstoffgüte Anschluss 2 Edelstahl 304 (1.4301)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Werkstoff des Anschlusses 3 rostfreier Stahl
Werkstoffgüte Anschluss 3 Edelstahl 304 (1.4301)
Oberflächenschutz Anschluss 3 unbehandelt
Oberflächenbehandlung Anschluss 3 unbehandelt
Ausführung T-Stück
Winkel 90 °
Fließende Ausführung (mit Innenradius) Nein
Reduzierend Ja
Mehrteilig Ja
Systemgebunden Ja
Nenndurchmesser Anschluss 1 1 1/4 Zoll (32)
Rohraußendurchmesser Anschluss 1 -
Wanddicke Anschluss 1 -
Anschluss 1 Außengewinde (metrisch)
Konturcode Verbindung 1 -
Nenndurchmesser Anschluss 2 1 1/2 Zoll (40)
Rohraußendurchmesser Anschluss 2 -
Wanddicke Anschluss 2 -
Anschluss 2 Überwurfmutter
Konturcode Verbindung 2 -
Nenndurchmesser Anschluss 3 1 1/4 Zoll (32)
Rohraußendurchmesser Anschluss 3 -
Wanddicke Anschluss 3 -
Anschluss 3 Außengewinde (metrisch)
Konturcode Verbindung 3 -
Druckstufe Flansch -
Norm Flansch -
Material Dichtung -
Hauptfarbe Fitting sonstige
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Zugfest -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Anschluss 3 -
Arbeitslänge Anschluss 3 -
Schlüsselweite -
Schlüsselweite Überwurfmutter -
Mediumtemperatur (Dauerbetrieb) -10 - 100 °C
Max. Betriebsdruck bei max. Mediumtemperatur 6 bar
Max. Arbeitsdruck bei 20 °C -
Ringsteifigkeitsklasse -
Standard Dimension Ratio (SDR) -
Mit Dichtungsmaterial Ja
Mit Entleerungsventil Nein
Mit Entlüfter Nein
Mit thermischer Isolierung Nein
Mit Stoßnocken Nein
Verschlossen Nein
Mit Verbindungsanzeige Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
DIN-CERTCO-Zertifikat Nein
VdS-geprüft Nein
Zeta-Wert Abzweig Stromtrennung nach DVGW W 575 -
Zeta-Wert Durchgang Stromtrennung nach DVGW W 575 -
Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575 -
Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575 -
Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575 -
Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575 -
Mit TÜV-Zulassung Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Nein
KIWA-Prüfsiegel Nein
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Nein
Typenzulassung nach BBR/EKS Nein
