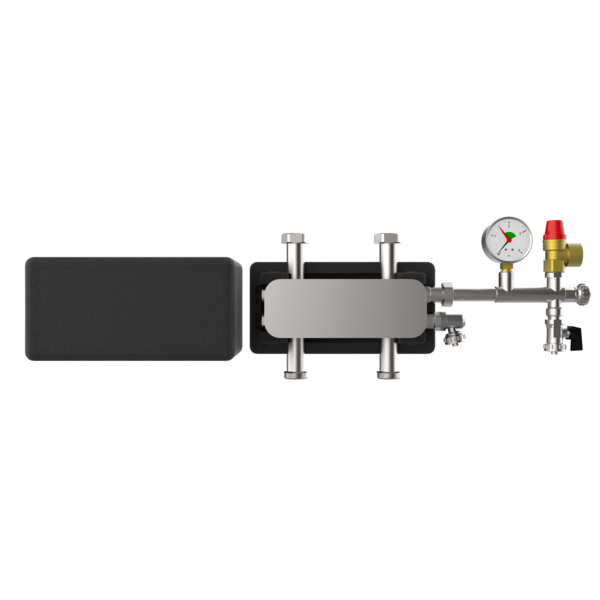

Produktbild

strawa strawi 125-25
Systemtrennung PWT 30 kW 1"AG x 1"ÜWM

strawa strawi 125-25 Systemtrennung PWT 30 kW 1"AG x 1"ÜWM BxHxT: 250 x 195 x 172 mm Montage zwischen strawi 125-25 Kesselverteiler und strawi 125-25 Aufbaugruppe

Artikelnummer: 7220004

Listenpreis: 832,40 €

Anfragen/Merken

Sie können sich im nächsten Schritt für die ausgewählten Produkte alle Downloaddokumente zusammenstellen die Sie benötigen oder direkt eine Bestellanfrage stellen.

Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

strawa strawi 125-25 Systemtrennung PWT 30 kW 1"AG x 1"ÜWM

1. Beschreibung:
Systemtrennung bis 30 kW für Montage zwischen strawi 125 Kesselverteiler und strawi 125-25 Aufbaugruppe
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- Leistungbereiche: 30 kW
- Leistungsangabe bei: Primär: (VL/RL) 70/50 °C, Sekundär: (RL/VL) 37/45 °C
3. Bauteile:
- kupfergelöteten Plattenwärmetauscher bis 30 kW
- Verrohrung aus Edelstahl 1.4301
- Sicherheitsgruppe mit Manometer 0-4 bar, Sicherheitsventil DN 15 2,5 bar, SFE-Ventil und Anschluss 3/4'' AG mit Kappe verschlossen für bauseitiges MAG
- EPP-Dämmung gemäß GEG mit Ausschnitten für Anschlüsse
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 2 x 1'' AG flachdichtend, passend auf strawi 125 VA Kesselverteiler
4.2 Sekundärseite:
- 2 x 1'' Überwurfmutter flachdichtend, passend für strawi 125-25 Aufbaugruppe

Die Systemtrennung dient der Trennung der Medien von Primär- und Sekundärkreis und ist geeignet den Sekundärkreis von sauerstoffreichen oder druckerhöhten Primärsystemen zu trennen.
Auch in Systemen mit Frostgefahr kann die Systemtrennung eingesetzt werden. Ihr Leistungsspektrum reicht bis ca. 30 kW.
Die Systemtrennung besteht aus einem kupfergelötetem Plattenwärmetauscher aus Edelstahl und einer Sicherheitsgruppe mit Sicherheitsventil 2,5 bar, Manometer 0-4 bar, KFE-Hahn und ein 3/4" Anschluss für ein Membranausdehnungsgefäß.
Die Verrohrung der Systemtrennung besteht aus Edelstahl 1.4103. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.

Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern, strawi 125-25 Aufbaugruppen und Zubehör.

strawa strawi 125-25 Systemtrennung PWT 30 kW 1"AG x 1"ÜWM

1. Beschreibung:
Systemtrennung bis 30 kW für Montage zwischen strawi 125 Kesselverteiler und strawi 125-25 Aufbaugruppe
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- Leistungbereiche: 30 kW
- Leistungsangabe bei: Primär: (VL/RL) 70/50 °C, Sekundär: (RL/VL) 37/45 °C
3. Bauteile:
- kupfergelöteten Plattenwärmetauscher bis 30 kW
- Verrohrung aus Edelstahl 1.4301
- Sicherheitsgruppe mit Manometer 0-4 bar, Sicherheitsventil DN 15 2,5 bar, SFE-Ventil und Anschluss 3/4'' AG mit Kappe verschlossen für bauseitiges MAG
- EPP-Dämmung gemäß GEG mit Ausschnitten für Anschlüsse
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 2 x 1'' AG flachdichtend, passend auf strawi 125 VA Kesselverteiler
4.2 Sekundärseite:
- 2 x 1'' Überwurfmutter flachdichtend, passend für strawi 125-25 Aufbaugruppe

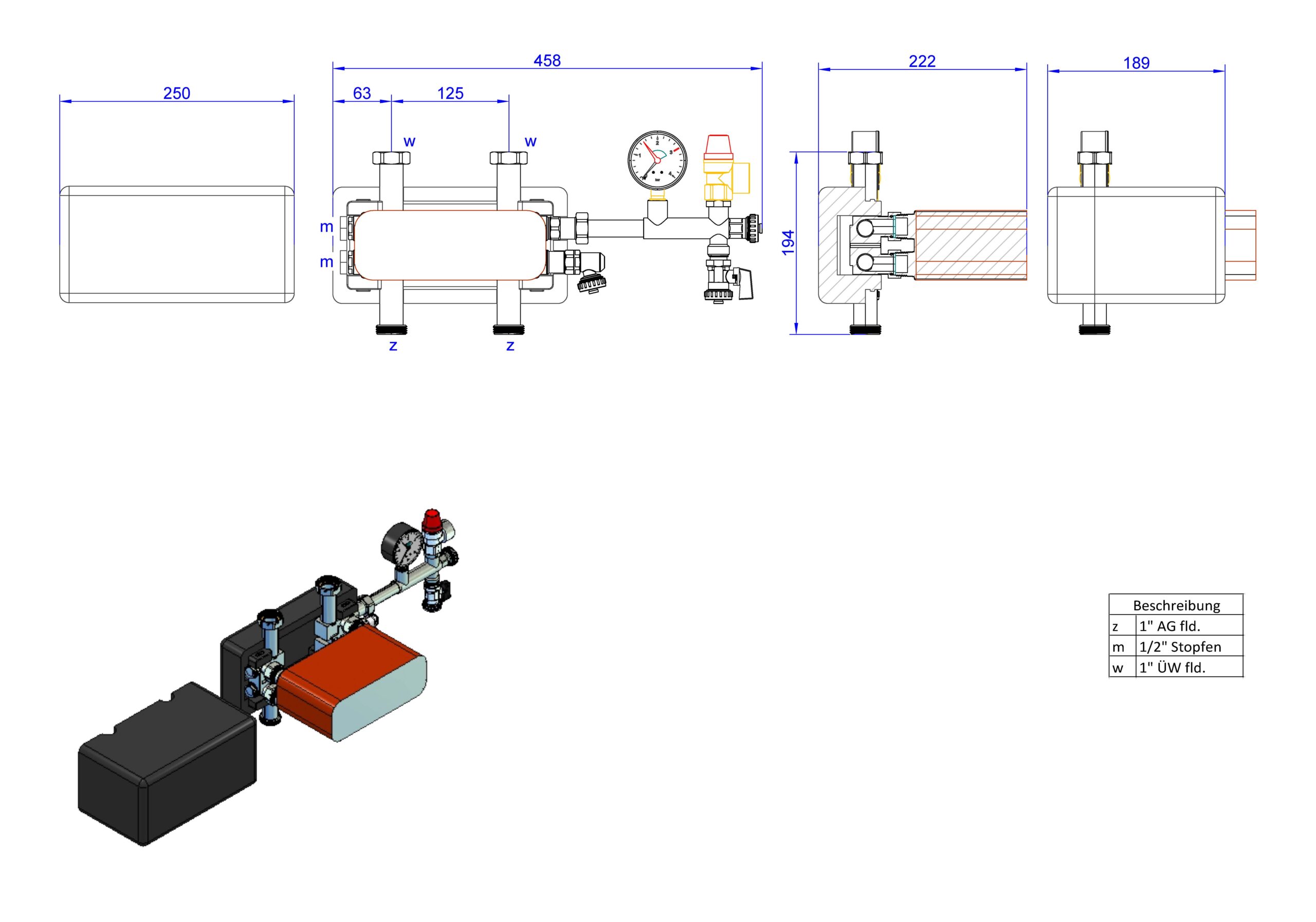

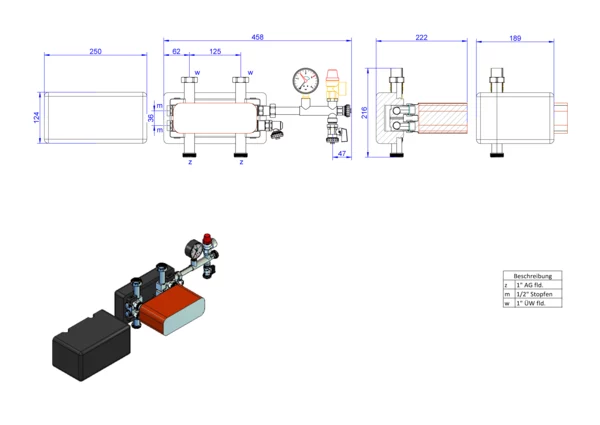

Abmessung (Breite x Höhe x Tiefe): 250 x 195 x 172 mm
Gewicht: 5,897 kg
EAN: 4061323145133
Warennummer: 84818059
Artikelnummer: 7220004
Warengruppe: 72
URL: https://www.strawa.com/produkt/7220004

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawi 125-25
Systemtrennung PWT 30 kW 1"AG x 1"ÜWM
BxHxT: 250 x 195 x 172 mm
Montage zwischen strawi 125-25
Kesselverteiler und strawi 125-25
Aufbaugruppe

EAN: 4061323145133
Artikelnummer: 7220004
Warengruppe: 72
Warennummer: 84818059

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323145133

Listenpreis832,40 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer84818059

Standardversand (Tage)3

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)250

Höhe (mm)195

Tiefe (mm)172

Gewicht (kg)5,769

Verpackungsabmessungen

Breite (mm)255

Höhe (mm)220

Tiefe (mm)475

Gewicht (kg)6,234

Merkmale

Klassifizierung ETIM 9

Werkstoff rostfreier Stahl

Ausführung gelötet

Werkstoff Lotmaterial Kupfer

Leistung 30 kW

Volumenstrom Primär 1,31 m³/h

Volumenstrom Sekundär 3,26 m³/h

Max. Arbeitsdruck 6 bar

Max. Druckdifferenz bei 20 °C -

Max. Vorlauftemperatur 100 °C

Temperatur sekundär 20 - 100 °C

Höhe 195 mm

Breite 250 mm

Tiefe 172 mm

Mittenabstand Anschlüsse -

Anzahl der Platten 50

Primärer Anschluss Außengewinde

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Sekundärer Anschluss sonstige

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Geeignet für Dämmschale Ja

Mit Dämmschale Ja

Seitliche Anschlussmöglichkeit Ja

Wärmetauscher vollversiegelt Nein
