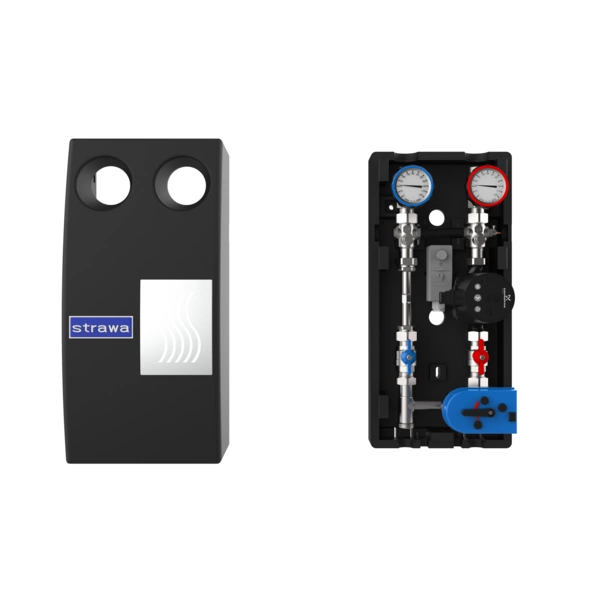

strawa strawi 125-25 Aufbaugruppe FW2-WMZ-SM

strawa strawi 125-25 Aufbaugruppe FW2-WMZ-SM,BxHxT: 250 x 525 x 232 mm, f. festwertgeregel. Hkr. Pumpe Alpha2 m. Stellmotor mit Wärmezählerverrohrung

Kategorie: Kesselverteiler und Aufbaugruppen Aufbaugruppe bis 2,6 m³/h für festwertgeregelte Heizkreise 20-50°C

Artikelnummer: 7212131

Warengruppe: 72

Listenpreis: 1.232,60 €

Anfragen/Merken

strawa strawi 125-25 Aufbaugruppe FW2-WMZ-SM

Beschreibung
Aufbaugruppe für einen festwertgeregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawi 125 Kesselverteiler
Bestandteile
- 1" Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzlicher Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1" Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer und Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Vorlauf
- mit geregelter Pumpe Grundfos Alpha 2 15-40 im Vorlauf
- mit Wärmezählerverrohrung 3/4" bzw. 1" AG Länge 110 bzw. 130 mm
- Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- lose beigelegter Temperaturbegrenzer, voreingestellt auf 60 °C
- werkseitig druckgepüft
Technische Daten
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
Anschlüsse
1. Primärseite:
  - 1" AG flachdichtend
2. Sekundärseite:
  - 1" AG flachdichtend

Artikelabmessung: B x H x T: 250 x 525 x 232 mm
Artikelgewicht: 8,453 kg

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Die Aufbaugruppe dient der Verteilung von Wärme in einem festwertgeregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 10 kW bzw. der Volumenstrom bis 0,86 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut, ein Pumpenkugelhahn im Vorlauf erleichtert einen späteren Pumpenwechsel.
Zusätzlich ist im Vorlauf des Kugelhahn mit Thermomertergriff ein Rückflussvehinderer verbaut.
Mit montierter geregelter Pumpe Grundfos Alpha2 15-40 im Vorlauf.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Festwertstellmotor 230/24 V dient der Beimischung von Heizungswasser
aus dem Rücklauf zur Regulierung der Vorlauftemperatur von 20-50°C.
Ein mitgelieferter Temperaturbegrenzer, eingestellt auf 60°C, verhindert Übertemperaturen im Heizkreis.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN25. Das variable Wärmezählerpassstück 1" Baulänge 130 mm und 3/4" Baulänge 110 mm
und die Fühlereinbaustücke 5-5,2 M10x1 im Vor- und Rücklauf ermöglichen den nachträglichen Einbau von Wärmezählern im Rücklauf.
Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.

Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und Zubehör.
Ein Einbau von Wärmezählern ist möglich, dafür muss das Wärmezählerpassstück entfernt werden.

strawa strawi 125-25 Aufbaugruppe FW2-WMZ-SM

Aufbaugruppe für einen festwertgeregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawi 125 Kesselverteiler

Artikelabmessung: B x H x T: 250 x 525 x 232 mm
Artikelgewicht: 8,453 kg

GTIN: 4061323145027
Warennummer: 84137030
Werksartikelnummer: 7212131
Warengruppe: strawi Kesselverteiler+Aufbaugruppen
URL: https://www.strawa.com/produkt/7212131

Marke: strawa
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12): 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04): 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

Ausschreibungstexte

Ausschreibungstexte können Sie im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.

strawa strawi 125-25
Aufbaugruppe FW2-WMZ-SM

für festwertgeregelten Heizkreis Pumpe Alpha2 mit Stellmotor mit Wärmezählerverrohrung

Abmessung B x H x T:
250 x 525 x 232 mm
Artikelgewicht: 8,453 kg
Werksartikelnummer: 7212131
Warennummer: 84137030
Warengruppe: strawi Kesselverteiler+Aufbaugruppen

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
E-Mail: info@strawa.com
Technische Änderungen vorbehalten.

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323145027

Listenpreis1.232,60 €

Mindesbestellmenge1

ArtikeltypStandard

Zolltarifnummer84137030

Standardversand (Tage)3

Elektrische BestandteileJa

BatterieJa

Artikelabmessungen

Breite (mm)250

Höhe (mm)525

Tiefe (mm)232

Gewicht (kg)8,453

Verpackungsabmessungen

Breite (mm)270

Höhe (mm)259

Tiefe (mm)540

Gewicht (kg)8,688

Merkmale

Klassifizierung ETIM 9

Material Mantel Kunststoff

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Sekundärer Anschluss Außengewinde (metrisch)

Nenndurchmesser sekundär 1 Zoll (25)

Pumpenanschluss sonstige

Nenndurchmesser Pumpenanschluss 1 Zoll (25)

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 100 °C

Einstellbereich Temperatur 20 - 50 °C

Ausführung der Temperaturregelung elektrisch

Anzeigebereich Thermometer 0 - 120 °C

Leistung 0 - 10 kW

Geeignet für Kühlen nein

Geeignet für Heizung ja

Geeignet für Glykol ja

Geeignet für Ethanol nein

Ausführung Festwertregelung

Mit Passstück für Wärmezähler ja

Mit Wärmezähler nein

Eingebaute Zirkulationspumpe nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) ja

Einbaulänge der Pumpe 130 mm

Mit Manometer nein

Mit Regelventil nein

Mit Absperrventil ja

Mit Rückschlagklappe ja

Mit Sicherheitsventil nein

Mit Thermometer ja

Auslaufhahn nein

Mit Servomotor ja

Geeignet für Servomotoren ja

Mit Dreiwegeventil ja

Mit Pumpenkugelhahn ja

Mit Anschluss Temperaturfühler ja

Mit Anschluss Ausdehnungsgefäß nein

Mit automatischer Entlüftung nein

Wandaufstellung ja

Mit Wandbefestigungsbügel ja

Mit Füßen nein

Mit Differenzdruckregler nein

Mit Wärmedämmung ja

Verteilerbalken erweiterbar nein

Wärmeübertrager erweiterbar nein

Breite

Höhe

Tiefe

Downloads

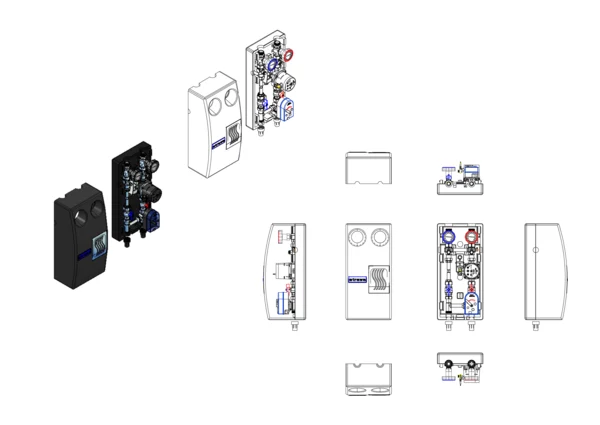

Strichzeichnung

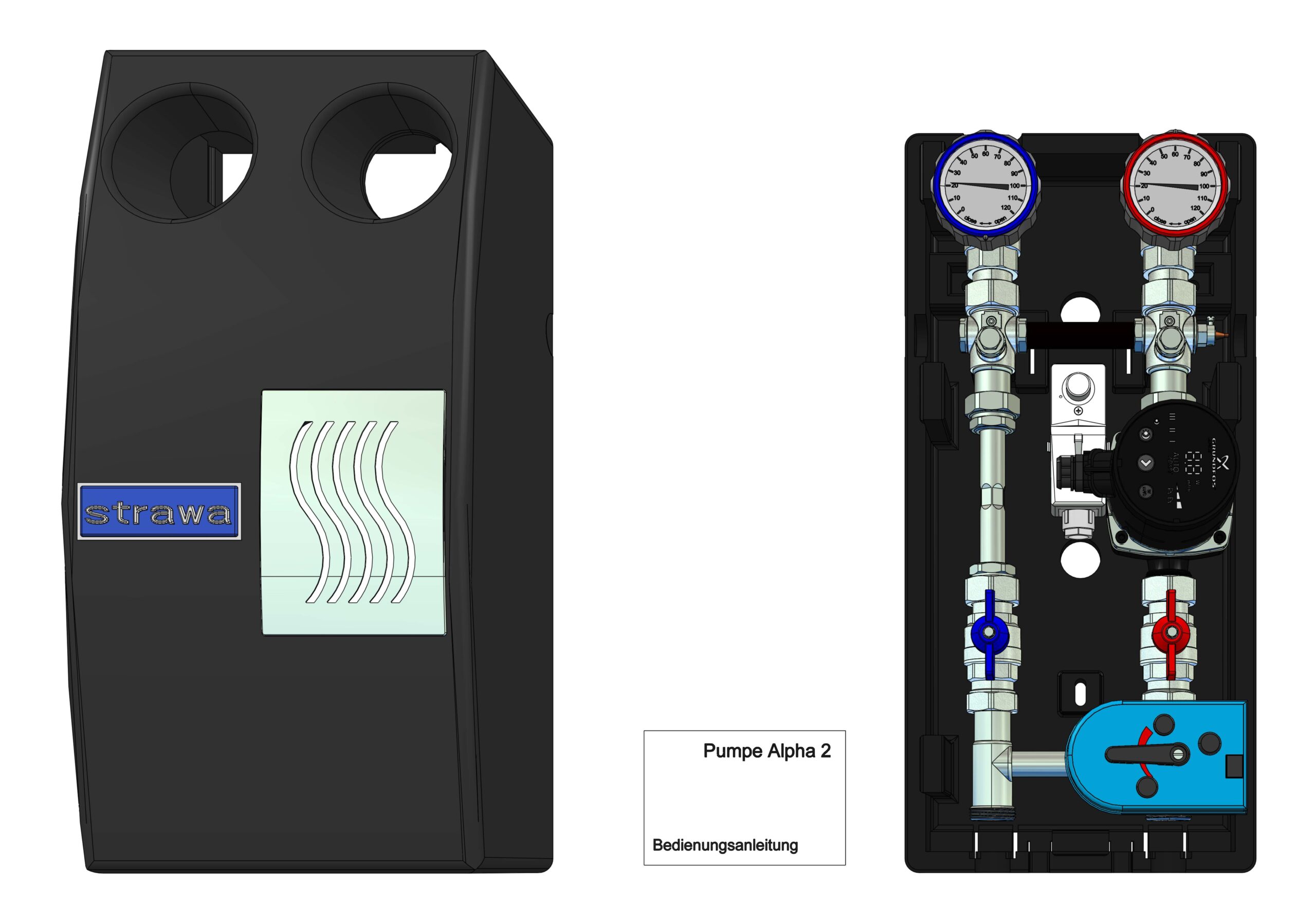

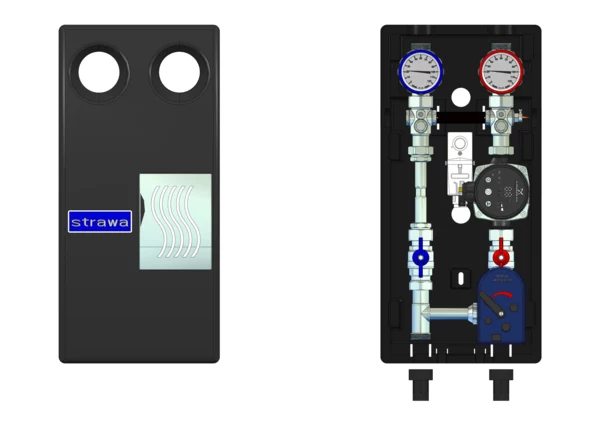

Bild-3D

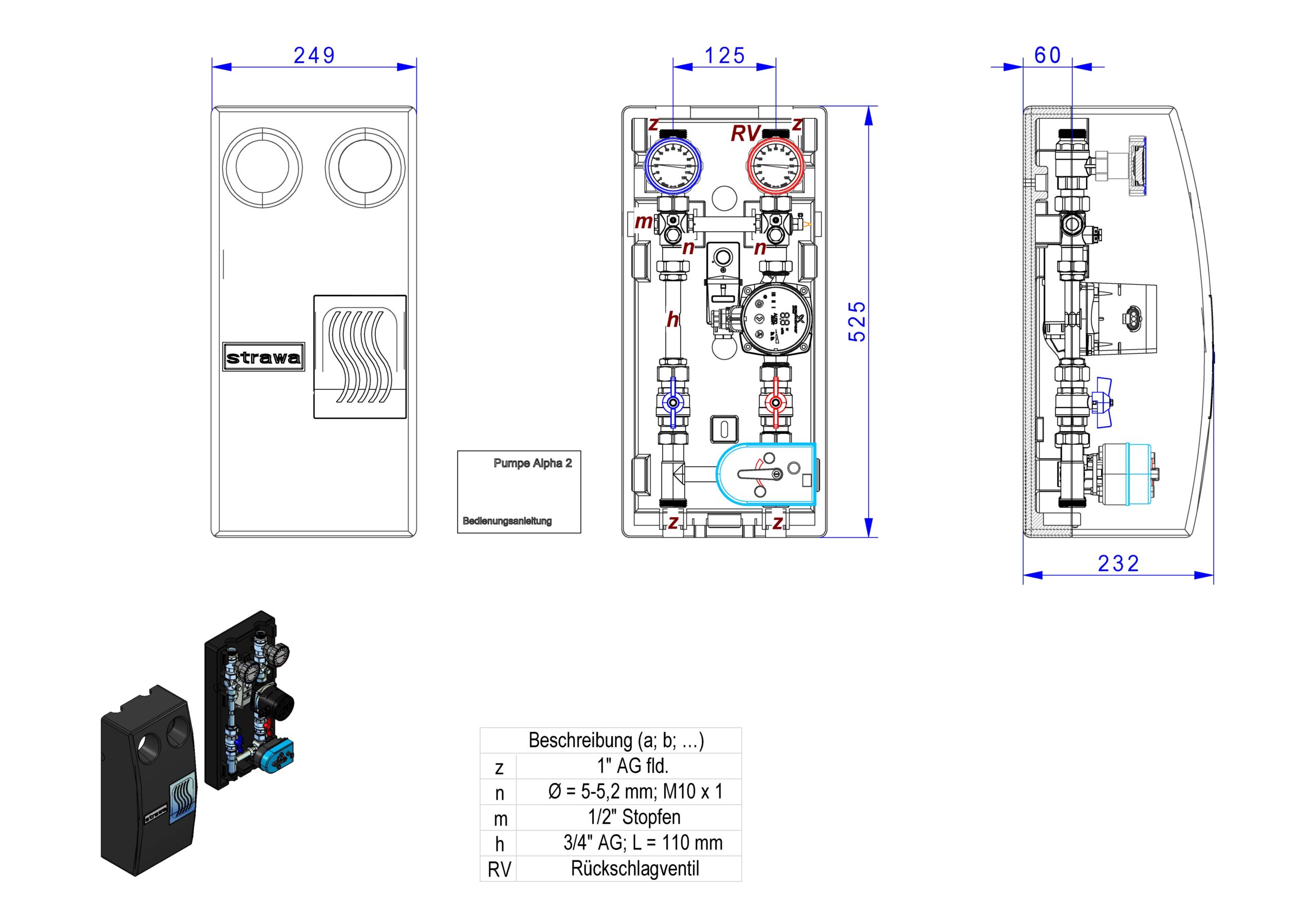

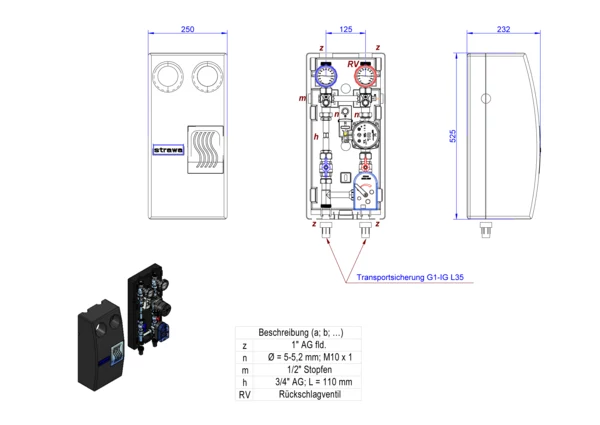

Vermaßtes Bild (Strichzeichnung)
