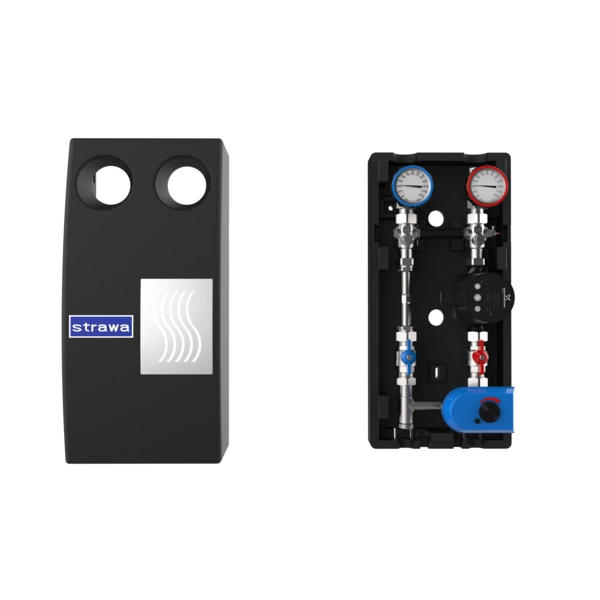

Produktbild

strawa strawi 125-25
Aufbaugruppe MK2-WMZ-SM

strawa strawi 125-25 Aufbaugruppe MK2-WMZ-SM BxHxT: 250 x 525 x 232 mm f. geregel. Hkr. Pumpe Alpha2 m. Stellmotor mit Wärmezählerverrohrung

Artikelnummer: 7211131

Dieser Artikel ist leider nicht mehr verfügbar.

Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

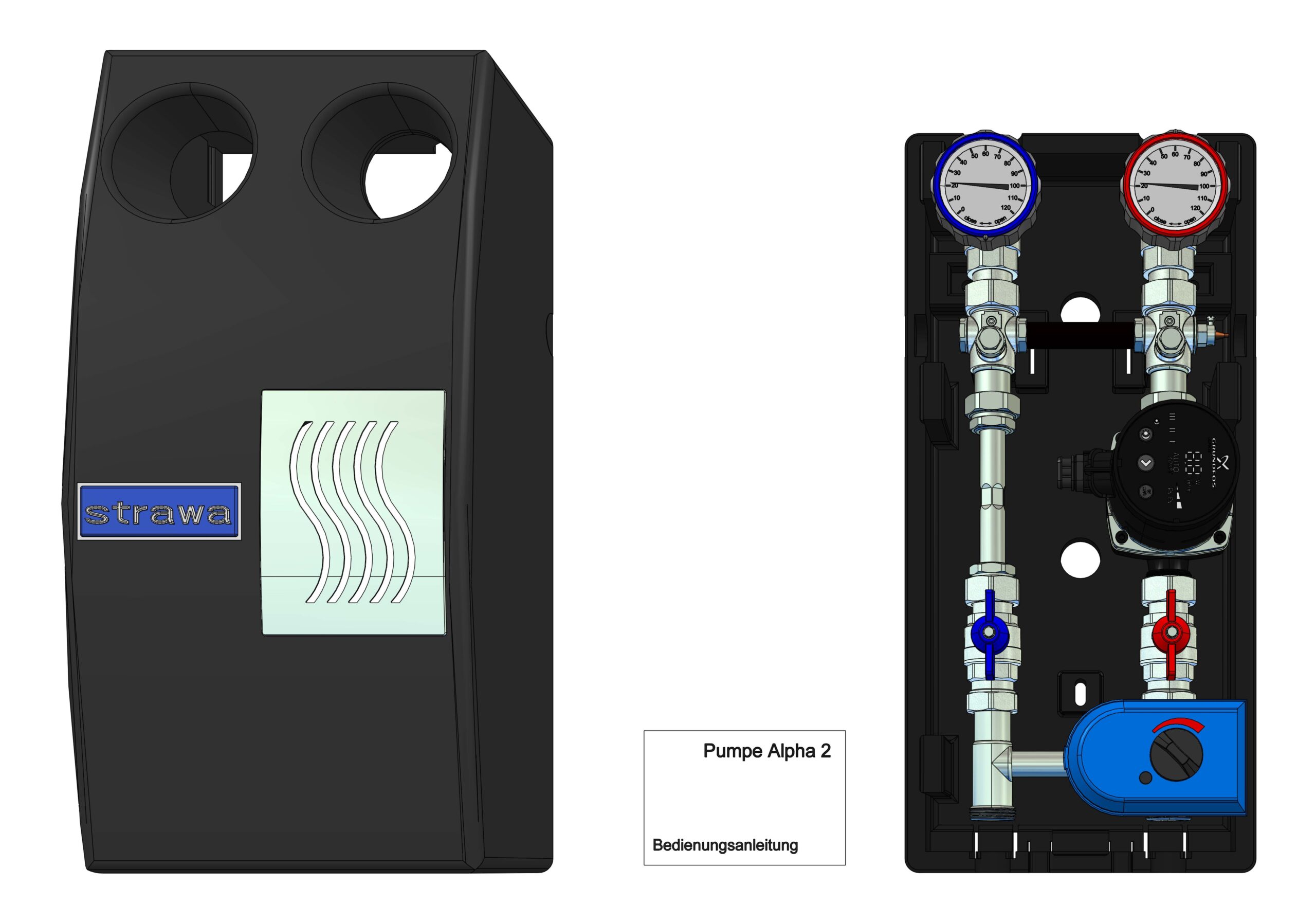

strawa strawi 125-25 Aufbaugruppe MK2-WMZ-SM

1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer und Stellmotor 230 V
- mit Rückflussverhinderer im Vorlauf
- mit geregelter Pumpe Grundfos Alpha 2 15-40 im Vorlauf
- mit Wärmezählerverrohrung 3/4" bzw. 1"AG Länge 110 bzw. 130 mm
- Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1'' AG flachdichtend
4.2 Sekundärseite:
- 1'' AG flachdichtend

Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem geregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 10 kW bzw. der Volumenstrom bis 0,86 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut, ein Pumpenkugelhahn im Vorlauf erleichtert einen späteren Pumpenwechsel.
Zusätzlich ist im Vorlauf des Kugelhahn mit Thermomertergriff ein Rückflussvehinderer verbaut.
Mit montierter geregelter Pumpe Grundfos Alpha2 15-40 im Vorlauf.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Mischermotor 230 V dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN25. Das variable Wärmezählerpassstück 1" Baulänge 130 mm und 3/4" Baulänge 110 mm
und die Fühlereinbaustücke 5-5,2 M10x1 im Vor- und Rücklauf ermöglichen den nachträglichen Einbau von Wärmezählern im Rücklauf.
Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.

Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und Zubehör.
Ein Einbau von Wärmezählern ist möglich, dafür muss das Wärmezählerpassstück entfernt werden.

strawa strawi 125-25 Aufbaugruppe MK2-WMZ-SM

1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer und Stellmotor 230 V
- mit Rückflussverhinderer im Vorlauf
- mit geregelter Pumpe Grundfos Alpha 2 15-40 im Vorlauf
- mit Wärmezählerverrohrung 3/4" bzw. 1"AG Länge 110 bzw. 130 mm
- Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1'' AG flachdichtend
4.2 Sekundärseite:
- 1'' AG flachdichtend

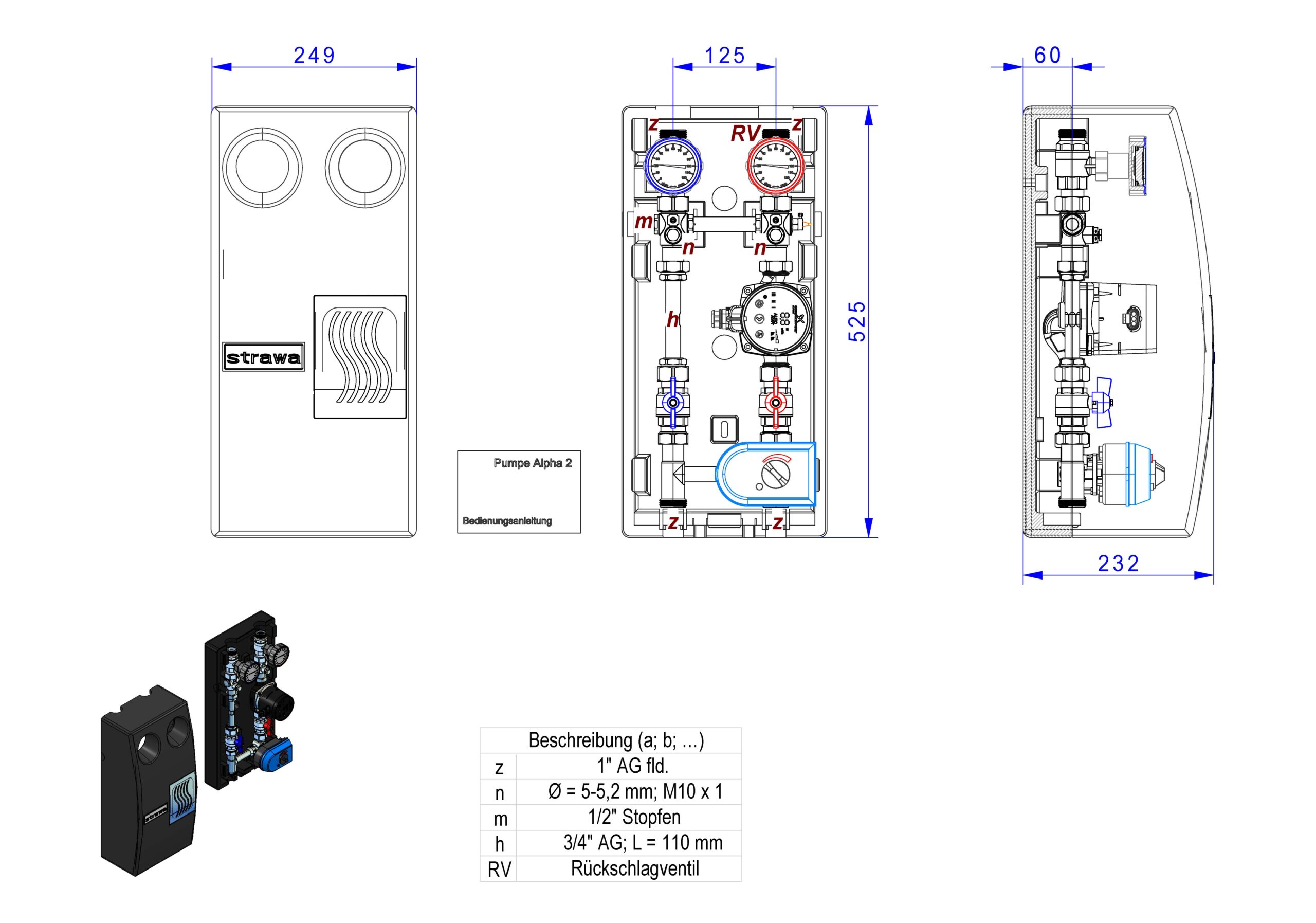

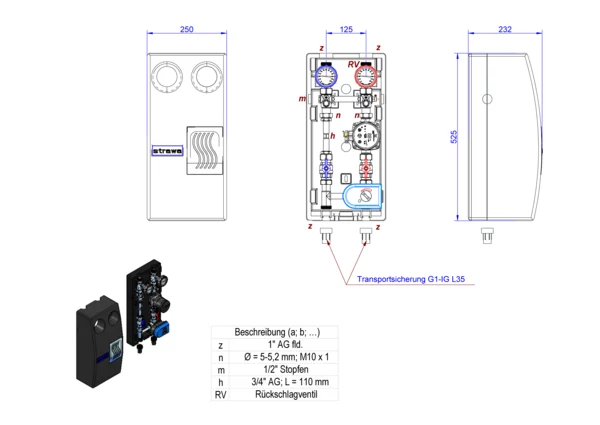

Abmessung (Breite x Höhe x Tiefe): 250 x 525 x 232 mm
Gewicht: 7,836 kg
EAN: 4061323144914
Warennummer: 84137030
Artikelnummer: 7211131
Warengruppe: 72
URL: https://www.strawa.com/produkt/7211131

Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig

Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)

zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen

strawa strawi 125-25
Aufbaugruppe MK2-WMZ-SM
BxHxT: 250 x 525 x 232 mm
für geregelten Heizkreis Pumpe Alpha2
mit Stellmotor mit Wärmezählerverrohrung

EAN: 4061323144914
Artikelnummer: 7211131
Warengruppe: 72
Warennummer: 84137030

Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten

Produkteigenschaften

Stammdaten

EinheitPCE

GTIN4061323144914

Listenpreis1.068,30 €

Mindesbestellmenge1

ArtikeltypSTD

Steuerrate19 %

HerkunftslandCN

Zolltarifnummer84137030

Standardversand (Tage)3

Elektrische BestandteileJa

Batteriegewicht (kg)0


Artikelabmessungen

Breite (mm)250

Höhe (mm)525

Tiefe (mm)232

Gewicht (kg)7,821

Verpackungsabmessungen

Breite (mm)270

Höhe (mm)250

Tiefe (mm)540

Gewicht (kg)8,056

Merkmale

Klassifizierung ETIM 9

Material Mantel Kunststoff

Werkstoff Armaturen Messing

Werkstoff Verrohrung rostfreier Stahl

Primärer Anschluss Außengewinde (metrisch)

Nenndurchmesser primär 1 Zoll (25)

Rohraußendurchmesser primär -

Sekundärer Anschluss Außengewinde (metrisch)

Nenndurchmesser sekundär 1 Zoll (25)

Rohraußendurchmesser sekundär -

Pumpenanschluss sonstige

Nenndurchmesser Pumpenanschluss 1 Zoll (25)

Kvs-Wert -

Max. Arbeitsdruck 6 bar

Mediumtemperatur 0 - 100 °C

Einstellbereich Temperatur -

Ausführung der Temperaturregelung elektrisch

Anzeigebereich Thermometer 0 - 120 °C

Leistung 0 - 10 kW

Geeignet für Kühlen Ja

Geeignet für Heizung Ja

Geeignet für Glykol Ja

Geeignet für Ethanol Nein

Ausführung gemischter Heizkreis

Mit Passstück für Wärmezähler Ja

Mit Wärmezähler Nein

Eingebaute Zirkulationspumpe Nein

Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja

Einbaulänge der Pumpe 130 mm

Mit Manometer Nein

Mit Regelventil Nein

Mit Absperrventil Ja

Mit Rückschlagklappe Ja

Öffnungsdruck Sperrventil -

Mit Sicherheitsventil Nein

Öffnungsdruck Sicherheitsventil -

Mit Thermometer Ja

Auslaufhahn Nein

Mit Servomotor Ja

Geeignet für Servomotoren Ja

Mit Dreiwegeventil Ja

Mit Pumpenkugelhahn Ja

Mit Anschluss Temperaturfühler Nein

Mit Anschluss Ausdehnungsgefäß Nein

Mit automatischer Entlüftung Nein

Wandaufstellung Ja

Mit Wandbefestigungsbügel Ja

Mit Füßen Nein

Mit Differenzdruckregler Nein

Strömungsrichtung -

Mit Wärmedämmung Ja

Heizkreisregler erweiterbar -

Verteilerbalken erweiterbar Nein

Wärmeübertrager erweiterbar Nein

Breite 250 mm

Höhe 525 mm

Tiefe 232 mm
