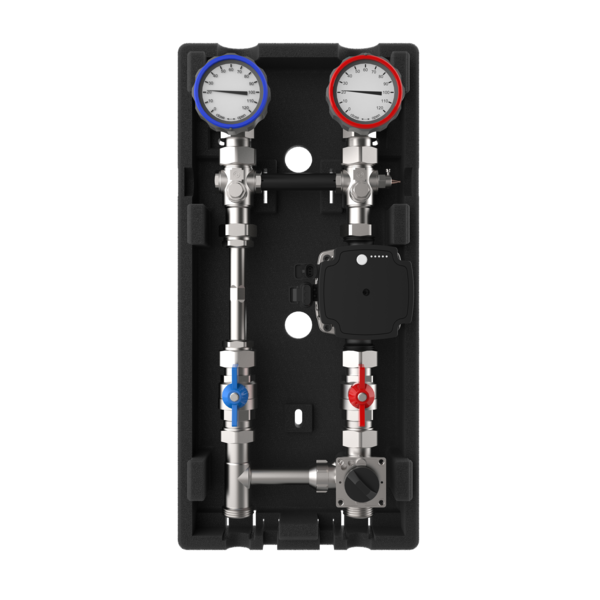

strawa strawi 125-25 Aufbaugruppe MK1-WMZ BxHxT: 250 x 525 x 232 mm f. geregel. Hkr. Pumpe UPM3 mit Wärmezählerverrohrung
Artikelnummer: 7211120
Listenpreis: 775,60 €
Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem geregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 10 kW bzw. der Volumenstrom bis 0,86 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut, ein Pumpenkugelhahn im Vorlauf erleichtert einen späteren Pumpenwechsel.
Zusätzlich ist im Vorlauf des Kugelhahn mit Thermomertergriff ein Rückflussvehinderer verbaut.
Mit montierter geregelter Pumpe Grundfos UPM3 Auto 15-50 130 im Vorlauf.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Ein Mischermotor ist nicht im Lieferumfang der Aufbaugruppe.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN25. Das variable Wärmezählerpassstück 1" Baulänge 130 mm und 3/4" Baulänge 110 mm
und die Fühlereinbaustücke 5-5,2 M10x1 im Vor- und Rücklauf ermöglichen den nachträglichen Einbau von Wärmezählern im Rücklauf.
Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und Zubehör.
Ein Mischermotor muss bauseits nachgerüstet werden.
Ein Einbau von Wärmezählern ist möglich, dafür muss das Wärmezählerpassstück entfernt werden.

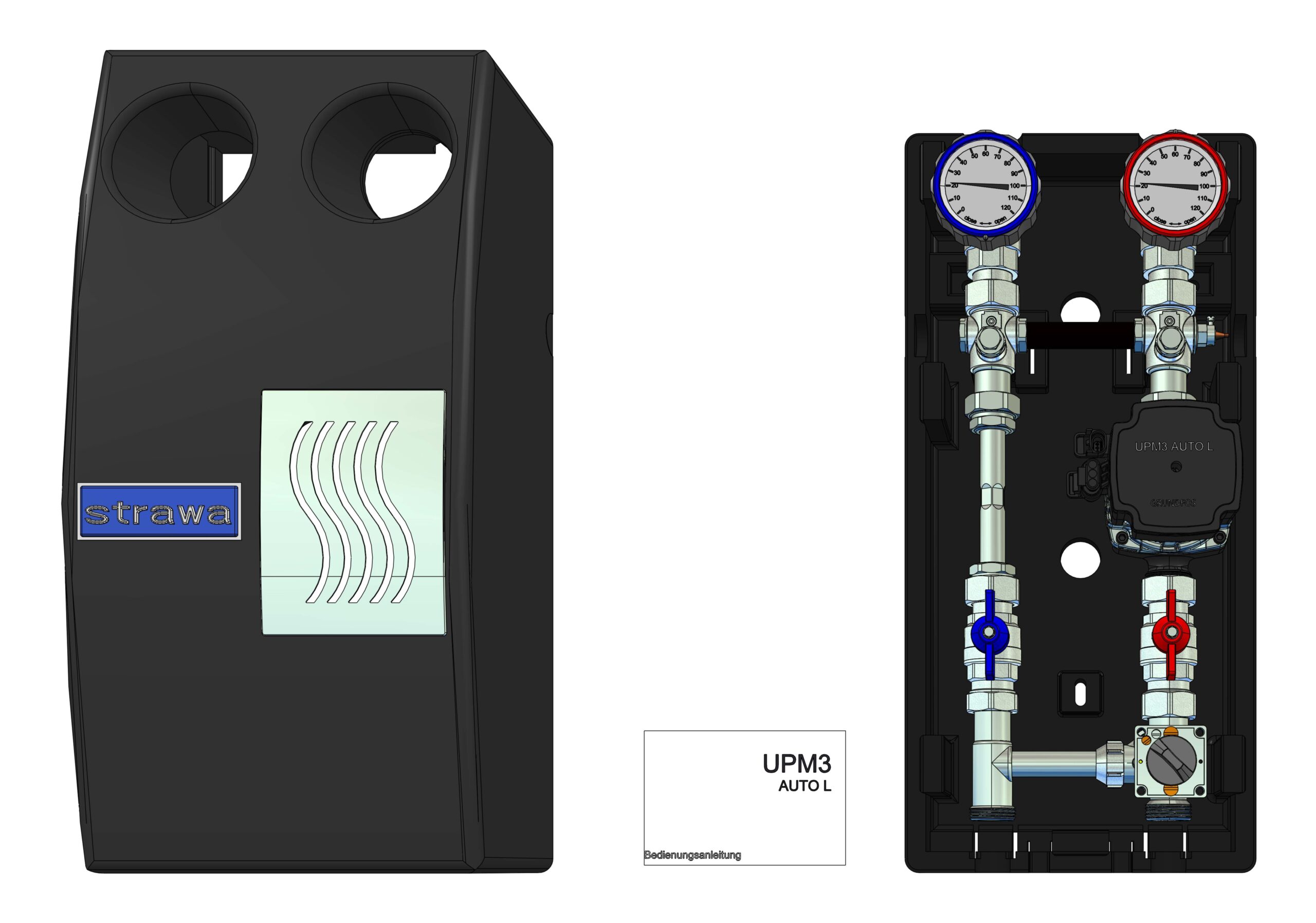

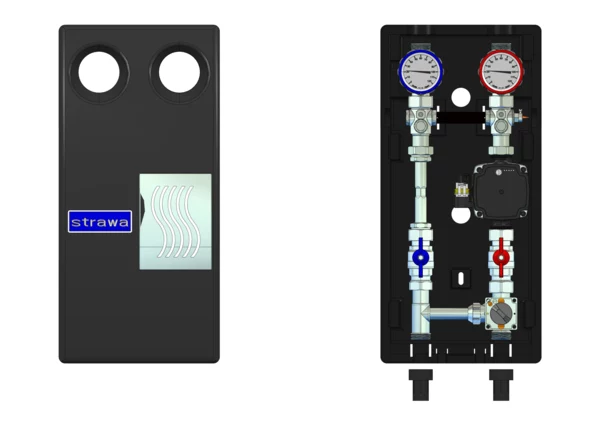

strawa strawi 125-25 Aufbaugruppe MK1-WMZ
1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer
- mit Rückflussverhinderer im Vorlauf
- mit geregelter Pumpe Grundfos UPM3 Auto 15-50 130 im Vorlauf
- mit Wärmezählerverrohrung 3/4" bzw. 1"AG Länge 110 bzw. 130 mm
- Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1'' AG flachdichtend
4.2 Sekundärseite:
- 1'' AG flachdichtend

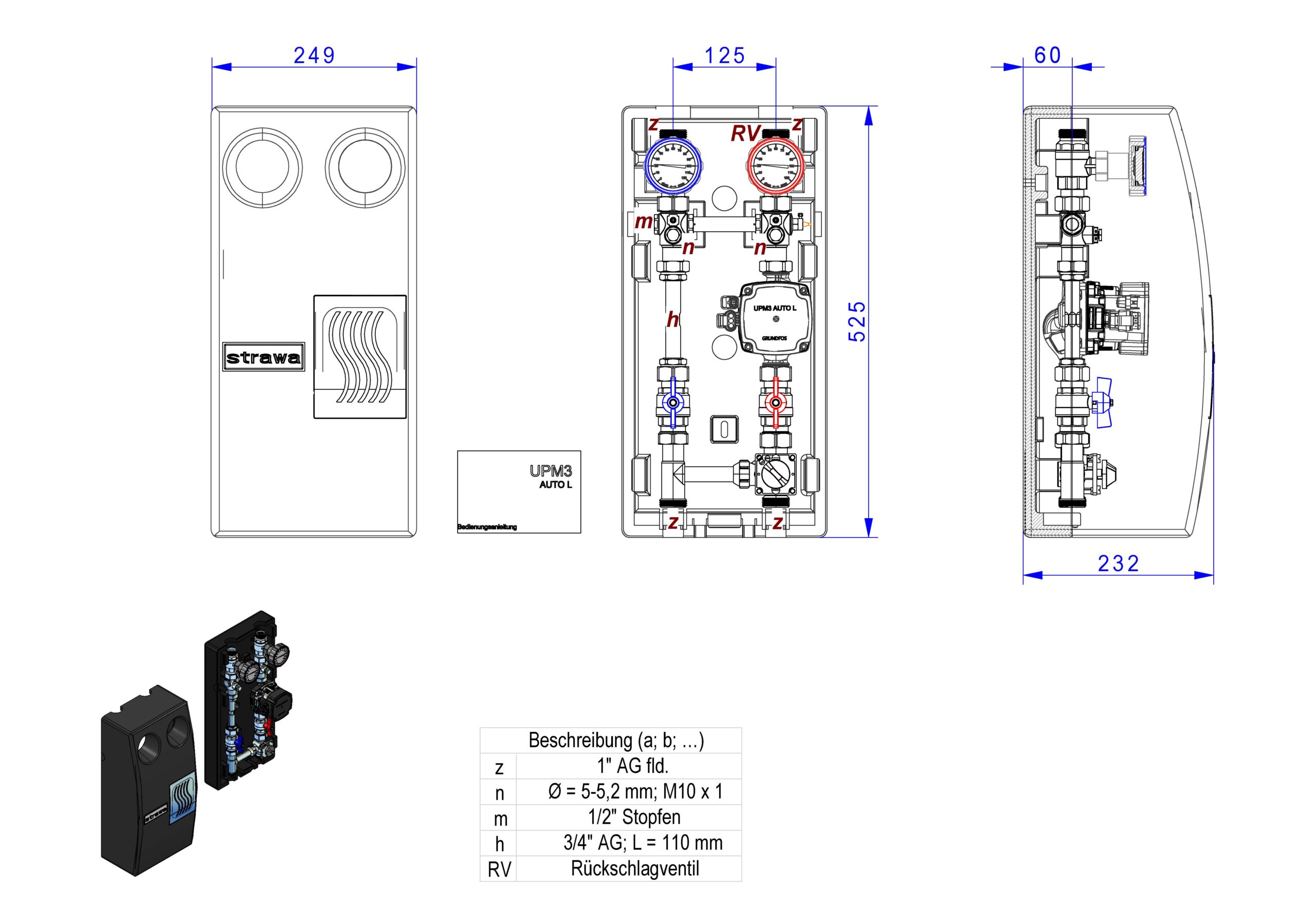

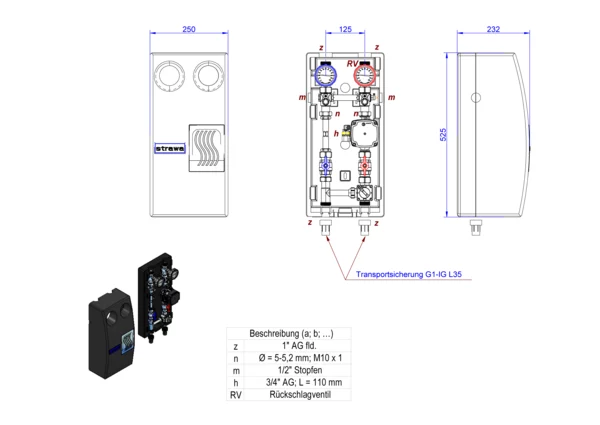

Abmessung (Breite x Höhe x Tiefe): 250 x 525 x 232 mm
Gewicht: 7,503 kg
EAN: 4061323144884
Warennummer: 84137030
Artikelnummer: 7211120
Warengruppe: 72
URL: https://www.strawa.com/produkt/7211120
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
strawa strawi 125-25
Aufbaugruppe MK1-WMZ
BxHxT: 250 x 525 x 232 mm
für geregelten Heizkreis Pumpe Grundfos
UPM3 Auto 15-50 130 mit
Wärmezählerverrohrung
EAN: 4061323144884
Artikelnummer: 7211120
Warengruppe: 72
Warennummer: 84137030
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
EinheitPCE
GTIN4061323144884
Listenpreis775,60 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84137030
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Breite (mm)250
Höhe (mm)525
Tiefe (mm)232
Gewicht (kg)7,506
Breite (mm)270
Höhe (mm)250
Tiefe (mm)540
Gewicht (kg)7,741
Klassifizierung ETIM 9
Material Mantel Kunststoff
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Sekundärer Anschluss Außengewinde (metrisch)
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Pumpenanschluss sonstige
Nenndurchmesser Pumpenanschluss 1 Zoll (25)
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 100 °C
Einstellbereich Temperatur -
Ausführung der Temperaturregelung elektrisch
Anzeigebereich Thermometer 0 - 120 °C
Leistung 0 - 10 kW
Geeignet für Kühlen Ja
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung gemischter Heizkreis
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja
Einbaulänge der Pumpe 130 mm
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Ja
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Ja
Auslaufhahn Nein
Mit Servomotor Nein
Geeignet für Servomotoren Ja
Mit Dreiwegeventil Ja
Mit Pumpenkugelhahn Ja
Mit Anschluss Temperaturfühler Nein
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Ja
Mit Füßen Nein
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Ja
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 250 mm
Höhe 525 mm
Tiefe 232 mm
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
